"DOCCE FLAT D"
C3 - componenti /
Nota bene / Please note
- Nel disegno: doccia tipologia C3 con anta a sinistra.
- Verificare il senso di apertura dell'anta, se destra o sinistra!
- Eseguire l'alloggiamento nel pavimento per la guida e nella parete per l'asta
- Tutte le misure sono in millimetri.
- In the sketch: shower type C3 with left door.
- Verify the sense of door opening, if right or left!
- Prepare the floor to take the rail and the wall to take bars.
- All measurements are in mm.

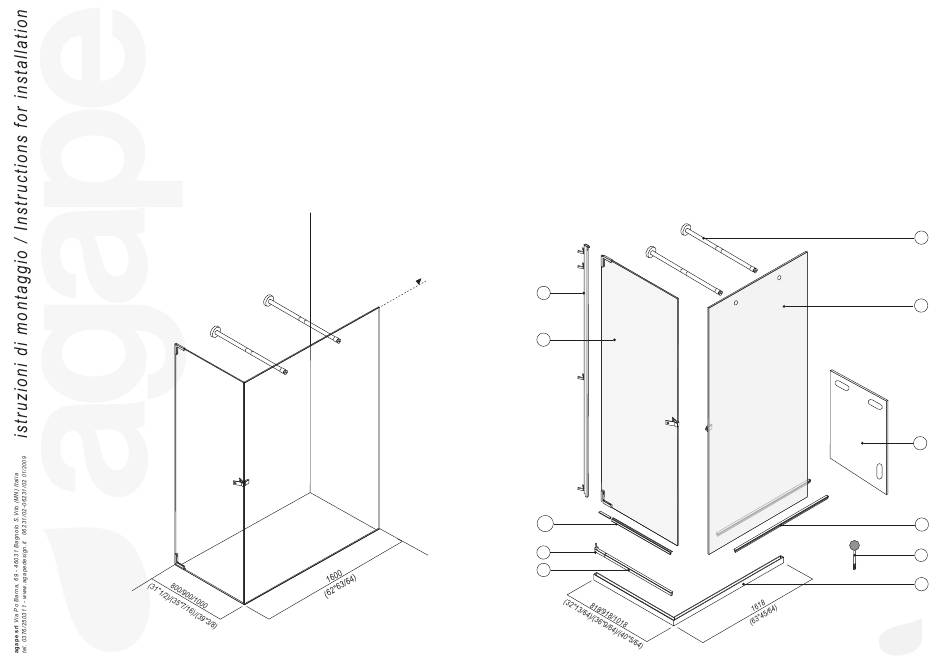

Assemblato / Assembled
"FLAT D SHOWERS"
C3 - components
2200 (86"39/64)
Elenco delle parti /
List of components
1
asta per anta /
door bar
2
fianco /
side panel
3
anta / door
3/b guarnizioni per anta /
door gaskets
4
guida base / r
ail base
5
basetta anta / door base
6
profilo cava / channel profile
7
dima anta e fianco /
door and side panel template
8
guarnizioni per fianco / side panel gaskets
9
tubi adduzione /
water supply pipes
10
fermaporta /
door block
Esploso / Pre - assembled
1
3
3/b
5
6
9
2
7
8
10
4
1
Advertisement
Related Manuals for agape FLAT D C3
Summary of Contents for agape FLAT D C3
- Page 1 "DOCCE FLAT D" "FLAT D SHOWERS" C3 - components C3 - componenti / Nota bene / Please note Elenco delle parti / List of components asta per anta / door bar - Nel disegno: doccia tipologia C3 con anta a sinistra. fianco / side panel - Verificare il senso di apertura dell’anta, se destra o sinistra!
- Page 2 "DOCCE FLAT D" "FLAT D SHOWERS" C3 - preparation C3 - preparativi / Preparazione della guida per la posa Ripiegare le alette per un fissaggio efficace con la malta di sottofondo. Preparation of rail for installation Fold the wings in order to fix effectively with mortar. ATTENZIONE! La guida va installata con il riempitivo di protezione in poliuretano espanso all’interno della cava.
- Page 3 "DOCCE FLAT D" FLAT D SHOWERS" C3 - posa guida / " C3 - installation of rail Sezione guida doccia: soluzione a filo pavimento Shower rail section: tray installed flush with finished floor surface 800/900/1000 (31" 1/2)/(35"7/16)/(39" 3/8) rivestimento finito (piastrelle o altro) finished wall surface (e.g.
- Page 4 "DOCCE FLAT D" "FLAT D SHOWERS" C3 - posa asta / C3 - installation of bar Installazione a parete / Wall mounting Dettaglio: sezione di posa dell'asta nella parete Detail: section of wall bar installation Verificare che l'asta, in prossimità di eventuali spigoli, possa essere vincolata con sicurezza.
- Page 5 "DOCCE FLAT D" "FLAT D SHOWERS" C3 - posa fianchi / C3 - installing the panels Posa del fianco / Installing the side panel Dettaglio fissaggio elementi di sostegno orizzontali Detail of the horizontal support elements fixing Controllare la posizione del foro e inserire il fianco con spessori di 2 mm all'interno della cava.
- Page 6 "DOCCE FLAT D" "FLAT D SHOWERS" C3 - posa dell'anta / C3 - installing the door regolare la posizione della piastrina Posa dell’anta / Installing the door adjust the position of the plate 10(25/64) 1° per sbloccare to loosen 3° per bloccare to tighten 2°...
- Page 7 "DOCCE FLAT D" "FLAT D SHOWERS" C3 - finiture/ C3 - fitting Informazioni generali / General information ATTENZIONE: attendere 24 ore prima dell'utilizzo della doccia! ATTENTION: allow 24 hours before using the shower!. Per il montaggio delle guarnizioni anta vedere le istruzioni allegate. To install the door gaskets, see the instructions attached.
