"DOCCE FLAT D"
E2P - componenti /
Nota bene / Please note
- Nel disegno: doccia tipologia E2P con anta a destra.
- Verificare il senso di apertura dell'anta, se destra o sinistra!
- Eseguire l'alloggiamento nel pavimento per il piatto doccia, la piletta e nella parete per le aste.
- Posizionare lo scarico esterno al perimetro del piatto doccia.
- Tutte le misure sono in millimetri.
- In the sketch: shower type E2P with right door.
- Verify the sense of door opening, if right or left!
- Prepare the floor to take the shower tray, the waste and the wall to take bars.
- Place the water drain outside the shower perimeter.
- All measurements are in mm.

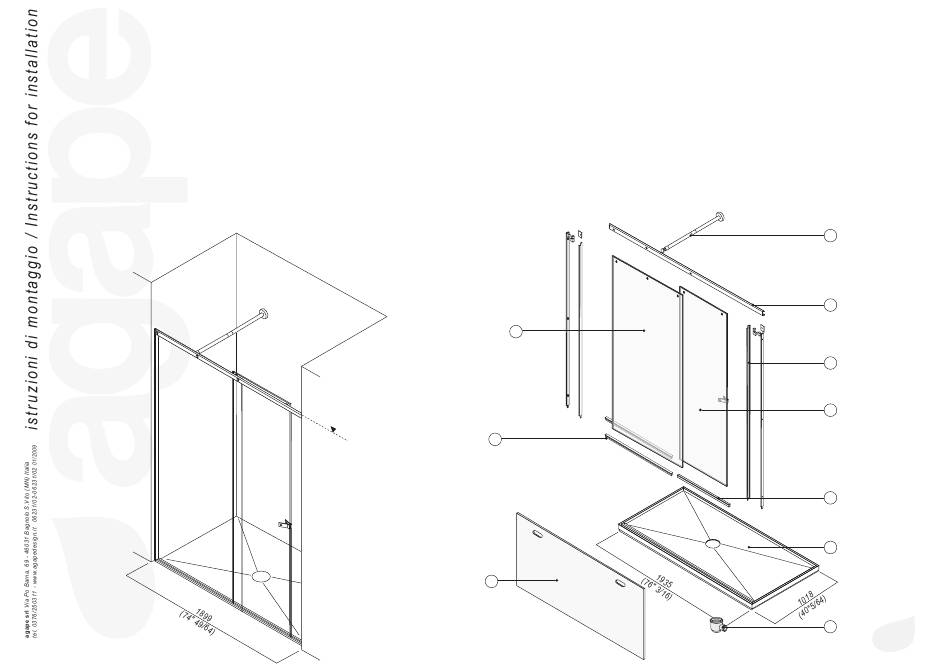

Assemblato / Assembled
"FLAT D SHOWERS"
E2P - components
2200 (86"39/64)
10
5
Elenco delle parti / Elenco delle parti / List of components List of components
1 guida / 1 guida / rail rail
2 aste e carter / 2 aste e carter / bar and guard bar and guard
3 fianco / side panel 3 fianco / side panel
4 anta / door 4 anta / door
5 dima anta / 5 dima anta / door template door template
6 piatto inox / 6 piatto inox / stainless steel shower tray stainless steel shower tray
7 profilo cava 7 profilo cava /channel profile /channel profile
8 piletta sifonata / 8 piletta sifonata / waste trap waste trap
9 9 elemento di sostegno orizzontale / horizontal support element elemento di sostegno orizzontale / horizontal support element
10 10 guarnizioni per fianco / side panel gaskets guarnizioni per fianco / side panel gaskets
Esploso / Pre - assembled Esploso / Pre - assembled
3
9
1
2
4
7
6
1
8
