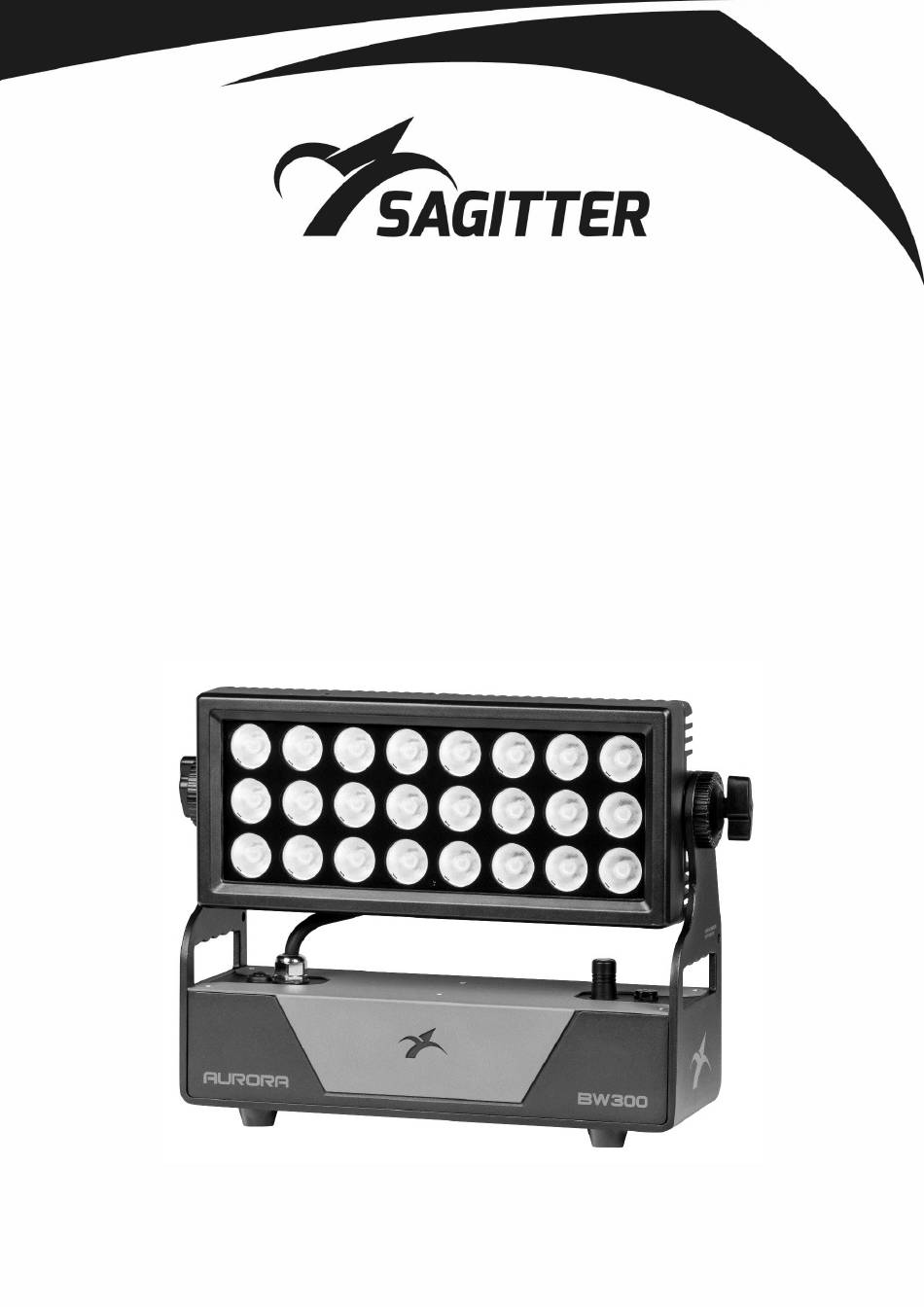

- Page 1 AURORA BW300 ARCHITECTURAL LED PROJECTOR 24x10W RGBW – IP65 Order code: SG AURORABW300 MANUALE UTENTE USER MANUAL...
-
Page 2: Table Of Contents
ReL. 02-01/22 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. CARICA DELLA BATTERIA p. 7 5. INSTALLAZIONE ED ACCENSIONE p. 8 6. ISTRUZIONI PER L'USO p. 11 7. MANUTENZIONE p. -
Page 3: Introduzione
1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. -
Page 4: Istruzioni Di Sicurezza
2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura. - Page 5 CLASSE DI PROTEZIONE IP65 Il dispositivo è protetto dalla penetrazione di polvere (prima cifra 6) e da getti d’acqua (seconda cifra 5). Apparecchio adatto per uso esterno. PROTEZIONE CONTRO LE SCOSSE ELETTRICHE Quando alimentato dalla rete elettrica, il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra.
-
Page 6: Apertura Confezione E Controllo
3. APERTURA DELLA CONFEZIONE E CONTROLLO Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per la verifica. -
Page 7: Carica Della Batteria
4. – CARICA DELLA BATTERIA 4.1 – CARICA ATTRAVERSO L’ALIMENTAZIONE DI RETE - Collegare l’apparecchio alla rete elettrica tramite l’apposito cavo di alimentazione fornito a corredo - Il tempo di ricarica standard per un faro con livello della batteria del 5% è di circa 6 ore - Durante la carica, l’icona della batteria (visibile sul display), mostrerà... -
Page 8: Installazione Ed Accensione
5. - INSTALLAZIONE ED ACCENSIONE 5.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, o in appendimento a soffitto o su truss. - Page 9 5.3.1 – Collegamento tramite cavo E’ necessario utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5). Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.
- Page 10 5.3.2 – Collegamento tramite Wireless Accendere e collegare il trasmettitore SG AIRBOX (venduto separatamente) ad una consolle DMX impostandolo alla modalità trasmettitore (TX) (pulsante verde premuto). Nel proiettore entrare nel sottomenu WIRELESS ed impostare RECEIVER=ON – TRANSMITTER=OFF, premere ENTER. Si accenderà l’indicatore di stato wireless, la cui colorazione è...
-
Page 11: Istruzioni Per L'uso
6. – ISTRUZIONI PER L’USO 6.1 – MAPPA DEL MENU’ Livello 1 Livello 2 Livello 3 Livello 4 Descrizione DMX ADDRESS 001 – 512 Indirizzo DMX Modalità 2 canali Modalità 3 canali CHANNELS MODE Modalità 5 canali Modalità 8 canali Modalità... - Page 12 Hardware ver Versione Hardware Software ver Versione software INFO Working time Totale ore funzionamento Current time Ore funzionamento corrente RDM UID Reset impostazioni di default – PWD = FACTORY RESET UP+DOWN+UP+DOWN+ENTER RECEIVER ON / OFF Attivazione modalità ricevitore WIRELESS TRANSMITTER ON / OFF Attivazione modalità...
- Page 13 ATTENZIONE: questa ultima operazione va fatta quando si smette di utilizzare la catena MASTER /SLAVE, nel caso in cui la catena non serva più per usi successivi. Se questa operazione non viene fatta e ci si dimentica di quale sia il MASTER, bisogna applicare la procedura al punto 3 per ogni singola unità...
- Page 14 184 – 187 Mauve 188 – 191 Bright blue 192 – 195 Alice blue 196 – 199 Rose indigo 200 – 203 Urban blue 204 – 207 Cool blue 208 – 211 Light salmon 212 – 215 Mayan sun 216 – 219 Cherry rose 220 –...
- Page 15 Modalità 8 canali Canale Funzione Valori Descrizione Master dimmer 000 – 255 Master dimmer da 0 a 100% 000 – 009 Nessuna funzione (LED ON) 010 – 189 Strobo da lento a veloce Strobo 190 – 199 Nessuna funzione (LED ON) 200 –...
- Page 16 072 – 075 Full white 076 – 079 Cool white 080 – 083 Day light 084 – 087 Warm white 088 – 091 Tungsten 092 – 095 Medium amber 096 – 099 Straw 100 – 103 Spring yellow 104 – 107 Light rose 108 –...
-
Page 17: Manutenzione
040 – 055 AUTO 3 056 – 071 AUTO 4 072 – 087 AUTO 5 088 – 103 AUTO 6 104 – 119 AUTO 7 120 – 129 AUTO 8 130 – 151 AUTO 9 152 – 168 AUTO 10 169 –... -
Page 18: Specifiche Tecniche
8. - SPECIFICHE TECNICHE • Alimentazione: 100-240V, 50/60HZ o batteria 22,2VDC - 16Ah • Led: 24x10 W - RGBW • Angolo TILT: ± 120° • Potenza totale assorbita: 270 W • Angolo apertura fascio: 12°/25° • 2 filtri frost magnetici inclusi: 40° - 60°x10° •... -
Page 19: Introduction
1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked. -
Page 20: Safety Instructions
2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely. - Page 21 IP65 PROTECTION RATING The device is protected against the dust penetration (first digit 6) and against jets of water (second digit 5). Suitable for outdoor use. PROTECTION AGAIN ELECTRIC SHOCK When the projector is powered by the mains, it must be connected to a power supply system with efficient earthing.
-
Page 22: Opening And Control
3. - OPENING AND CONTROL Carefully open the package, check the content and make sure that all the parts are present and are in good condition. In cases where some parts are not present or are damaged, immediately contact Your supplier and retain the packaging for verification. WARNING! If the product has been exposed to drastic temperature changes, let the unit turned off until it reaches room temperature because the... -
Page 23: Battery Charge
4. – BATTERY CHARGE 4.1 - CHARGE WITH CONNECTION TO THE MAINS - Connect the projector to the mains with the Power cable included - The standard time for battery charge when the level is 5%, is approximately 6 hours - During the charge, the battery icon (visible on the display) will show the level of the charge. -
Page 24: Installation And Switch On
5. - INSTALLATION AND SWITCH ON 5.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, or suspended on a ceiling or on a truss. - Page 25 It is necessary to use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120 Ohm characteristic impedance and low capacity (SAGITTER SG DMX3 – SG DMX5). Do not use microphone cable or other cable with different characteristics than those specified.
- Page 26 5.3.2 – Connection in wireless mode Switch ON and connect the transmitter SG AIRBOX (sold separately) to a DMX console and set it up as transmitter (TX) by pressing down the green button. In the projector go under the submenu WIRELESS and set RECEIVER=ON – TRANSMITTER=OFF, press ENTER.
-
Page 27: Setup
6. - SETUP 6.1 – MENU Level 1 Level 2 Level 3 Level 4 Description DMX ADDRESS 001 – 512 DMX address 2-channels mode 3-channels mode CHANNELS MODE 5-channels mode 8-channels mode 11-channels mode Blackout Blackout in case of DMX signal lost DMX STATE Hold Last scene in case of DMX signal lost... - Page 28 Hardware ver Hardware version Software ver Software version INFO Working time Total working time Current time Current working time RDM UID Reset default settings – PWD = FACTORY RESET UP+DOWN+UP+DOWN+ENTER RECEIVER ON / OFF Received mode activation WIRELESS TRANSMITTER ON / OFF Transmitter mode activation RELEASE Wireless unlink...
- Page 29 WARNING: this last operation must be done when the chain MASTER/SLAVE is not more used and not more used for future utilizations. If this operation is not done and you forget which is the MASTER unit, you are forced to apply the procedure in the previous point 3 in each projector one by one.
- Page 30 188 – 191 Bright blue 192 – 195 Alice blue 196 – 199 Rose indigo 200 – 203 Urban blue 204 – 207 Cool blue 208 – 211 Light salmon 212 – 215 Mayan sun 216 – 219 Cherry rose 220 –...
- Page 31 8-Channels mode Channel Function Values Description Master dimmer 000 – 255 Master dimmer from 0 to 100% 000 – 009 No function (LED ON) 010 – 189 Strobe from slow to fast Strobe 190 – 199 No function (LED ON) 200 –...
- Page 32 072 – 075 Full white 076 – 079 Cool white 080 – 083 Day light 084 – 087 Warm white 088 – 091 Tungsten 092 – 095 Medium amber 096 – 099 Straw 100 – 103 Spring yellow 104 – 107 Light rose 108 –...
- Page 33 040 – 055 AUTO 3 056 – 071 AUTO 4 072 – 087 AUTO 5 088 – 103 AUTO 6 104 – 119 AUTO 7 120 – 129 AUTO 8 130 – 151 AUTO 9 152 – 168 AUTO 10 169 –...
- Page 34 8. - TECHNICAL SPECIFICATIONS • Power Supply: 100-240V, 50/60HZ or battery 22,2VDC – 16Ah • LED: 24x10w - RGBW • TILT Angle: ± 120° • Power consumption: 270W • Beam angle: 12°/25° • 2 magnetic frost filters included: 40° - 60°x10° •...
