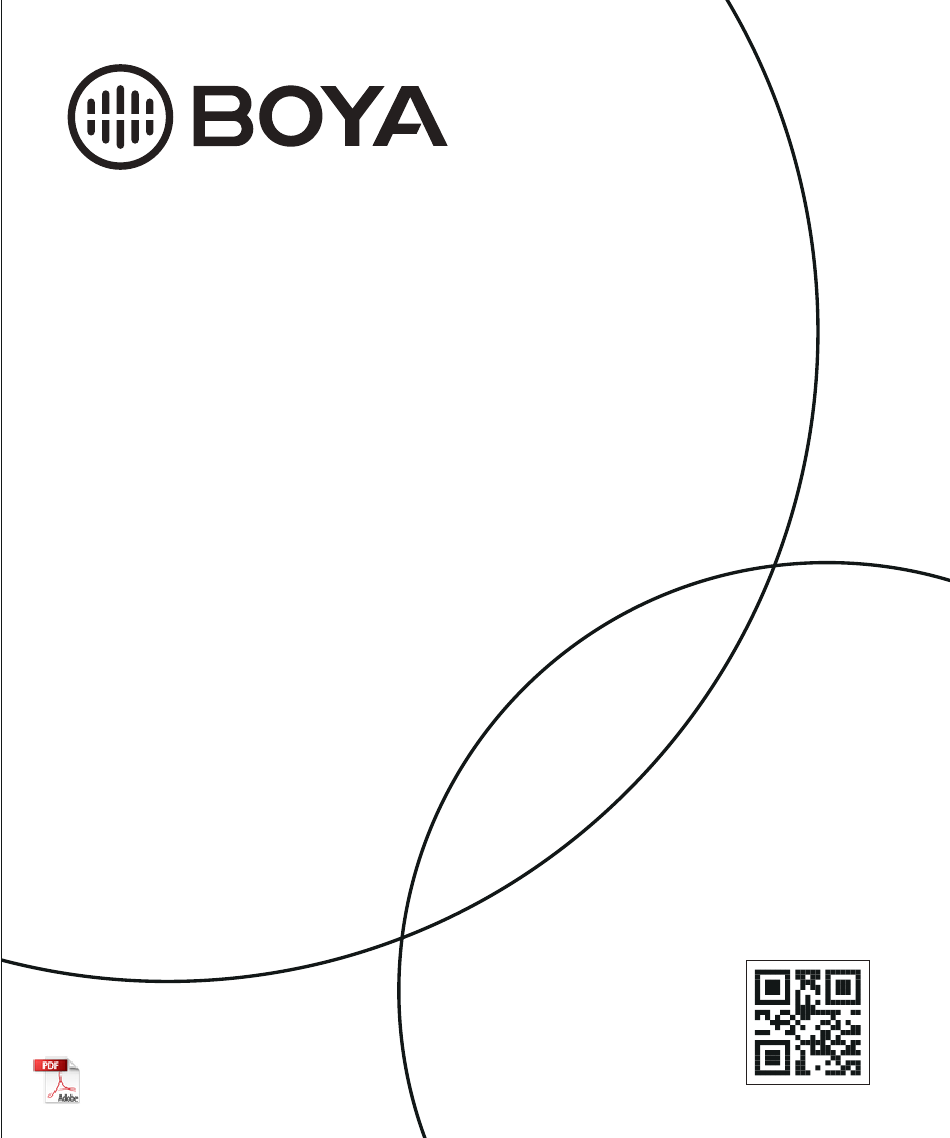

- Page 1 All-in-one Microphone 多合一USB麦克风 BY-CM6A User Manual 用户手册...
-
Page 2: General Introduction

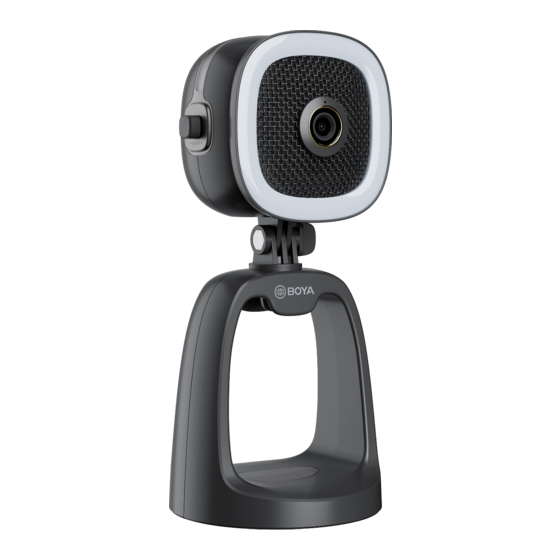

General Introduction Thanks for choosing BOYA! The BOYA BY-CM6A is a desktop USB microphone with a built-in camera and an LED ring light. It is compatible with Windows and Mac comput- ers, ideal for live streaming, video conferencing, vocal performance, and more. -
Page 3: Product Structure
Product Structure 1. Built-in camera 2. Camera status indicator Light on: camera on Light off: camera off 3. LED ring light... - Page 4 4. Power indicator Mode Indicator Power on Solid blue light Power off Light off Mute on Solid red light 5. Gain control Turn the knob to adjust gains for microphone input level. 6. Headphone volume/mute control Turn the knob to adjust the headphone volume. Short press the knob to mute/unmute the microphone.
- Page 5 Installation Guide...
-
Page 6: How To Use
How to Use 1. Loosen the locking knob, adjust the microphone to the desired angle, then tighten the knob. - Page 7 2. Turn the gain control and the volume control knobs halfway to max before recording. Note: 50% levels are recommended. Please turn up/down according to your needs. 3. Connect the microphone to a computer with the supplied cable. 4. Connect your headphones to the 3.5mm headphone jack for real-time monitoring.
- Page 8 Some apps are using custom output settings. You can personalize 2. Go to “Setting”, choose “Sound”. these in app volume and device preferences below. Device properties 3. Select “Speaker BY-CM6A” as the Volume output device. Troubleshoot 4. Select “Microphone BY-CM6A” as Input the input device.
- Page 9 1. Connect the microphone to your computer using the supplied cable. 2. Go to “Control Panel”-->“Hardware and Sound”--> “Sound”. 3. Select “Speaker BY-CM6A” as the default device in “Sound”, under the “Playback” menu. 4. Select “Microphone BY-CM6A” as the default device in “Sound”, under the “Recording”...
-
Page 10: Setup For Mac
Setup for Mac 1. Connect the microphone to your computer using the supplied cable. 2. Go to Apple Icon-->System Preferences-->Sound Icon. 3. Select “BY-CM6A” under the “Input” tab. 4. Select “BY-CM6A” under the “Output” tab. Sound Sound Output Input Output Input Sound Effects... -
Page 11: Specifications
Specifications Microphone Microphone Capsule 14mm capsule Polar Pattern Cardioid Frequency Response 20Hz-20kHz Sensitivity -37dB±3dB Signal-to-Noise Ratio 80dB Maximum SPL 120dB(0dB=1V/Pa/1KHz) Mic Gain 42dB Sampling Rate 48kHz Bit Depth 24bit Audio Output Connector 3.5mm headphone output USB-C Built-in Camera Resolution 1920*1080 Frame Rate 30fps Diagonal Field of View... - Page 12 Mechanical Specifications Dimensions 109×111×245mm Weight Approx.612.5g Frequency Response 2000 20000 Polar Pattern...
- Page 13 感谢您选择BOYA! 博雅BY-CM6A是一款多合一桌面USB麦克风，集麦克风、摄像头 、补光灯于一体，兼容Windows和Mac电脑，适用于直播、视频 会议、人声表演等。 产品采用心型拾音模式，专注于收录麦克风前方声音，有效减少背 景噪音。内置高品质1080p全高清摄像头，可提供超清图像。 BY-CM6A具有增益控制，耳机音量控制和静音功能，机身背面的 3.5mm耳机插孔可实现实时监听功能。LED 环形补光灯，可为用 户提供均匀补光。产品配备了可拆卸桌面支架，用户可根据自身使 用场景，自由调节麦克风角度。 注意事项 • 如果您长时间不使用麦克风，请拔下USB线。 • 在录音时，请勿触碰麦克风，否则噪音也将收录进去。 • 请勿将麦克风靠近高压设备或发射强电磁场的设备，否则可能导 致噪音也收录进去。 • 请勿将麦克风放置高温或潮湿的地方。 包装清单 - BY-CM6A麦克风 - USB-A转USB-C音频线 (1.2m) - 镜头盖（带挂绳）...
- Page 14 产品结构 1. 内置摄像头 2. 摄像头状态指示灯 指示灯亮起：摄像头正常工作 指示灯熄灭：摄像头关闭 3. LED补光灯...
- Page 15 4. 电源指示灯 模式 指示灯状态 电源开启 蓝灯常亮 电源关闭 熄灭 静音模式 红灯常亮 5. 增益调节旋钮 转动旋钮调节麦克风增益 6. 耳机音量调节旋钮/静音键 转动可调节耳机监听音量 短按为打开/关闭静音功能 7. 3.5mm耳机插孔 8. USB-C接口 9. 补光灯调节开关 轻触可打开/关闭补光灯， 或调节补光灯亮度 10. 摄像头开关 轻触可打开/关闭摄像头 11. 麦克风角度调节旋钮 12. 桌面支架 13. 镜头盖...
- Page 16 安装指南...
- Page 17 使用方法 1. 松动旋钮，将麦克风调整到所需的角度，然后拧紧旋钮。...
- Page 18 2. 将耳机音量旋钮、增益调节旋钮调节至50%位置。 注意： 建议初始旋钮调节到50%位置。若音源声过大导致声音失真， 则往逆时针转动减小增益/音量；若音源声过小，则往顺时针方 向转动提高增益/音量。 3. 通过配套的转接线，将麦克风连接至电脑。 4. 将耳机插入耳机孔可实时监听音频。 5. 使用摄像头进行录制 - 在电脑上打开视频录制软件。 - 轻触“ ”键可开启/关闭摄像头。 6. 根据需要，使用LED补光灯 轻触“ ”键可打开/关闭补光灯或进行亮度调节。...
- Page 19 程序设置 Windows 10系统 1. 用配备的转接线将麦克风接 声音 选择输出设备 入电脑。 扬声器 (BY-CM6A) 2. 在设置界面选择“声音”。 某些应用正在使用自定义的输出设置。你可以在高级声音设置中进行 自定义。 设备属性 3. 选择扬声器BY-CM6A为输 音量 出设备。 疑难解答 4. 选择麦克风BY-CM6A输入 管理声音设备 输入 设备。 选择输入设备 Microphone (BY-CM6A) 某些应用正在使用自定义的输出设置。你可以在高级声音设置中进行 自定义。 设备属性 测试麦克风 疑难解答...
- Page 20 Windows 7系统 1. 用配备的转接线将麦克风接入电脑。 2. 点开“控制面板”-->“硬件和声音”-->“声音”。 3. 在“播放”选项卡下选择“扬声器BY-CM6A”为默认声音设备。 4. 在“录制”选项卡下选择“麦克风BY-CM6A”为默认声音设备。 声音 声音 播放 录制 声音 通信 播放 录制 声音 通信 选择一下播放设备来修改设置： 选择一下播放设备来修改设置： 扬声器 Microphone BY-CM6A BY-CM6A 默认设备 默认设备 配置 设为默认置 属性 配置 设为默认置 属性 确定 取消 应用 确定 取消 应用...
- Page 21 Mac系统 1. 用配备的转接线将麦克风接入电脑。 2. 进入Apple主菜单-->系统偏好设置--> 声音。 3. 选择“BY-CM6A”为输入设备。 4. 选择“BY-CM6A”为输出设备。 声音 声音 声音效果 输出 输入 声音效果 输出 输入 选择声音输入设备： 选择声音输出设备： 名称 类型 名称 类型 内置麦克风 内建 内置扬声器 内建 BY-CM6A BY-CM6A 所选设备的设置： 所选设备的设置： 输入音量： 所选设备没有输出控制 输入电平： 输出音量： 静音 输出音量： 静音 在菜单栏中显示音量...
- Page 22 参数 麦克风 咪头 14mm咪头 拾音模式 心型 频率响应 20Hz-20kHz 灵敏度 -37dB±3dB 信噪比 80dB 最大声压级 120dB(0dB=1V/Pa/1KHz) 麦克风增益值 42dB 采样率 48kHz 位深 24bit 音频输出接口 3.5mm耳机插孔 USB-C接口 内置摄像头 1920*1080 分辨率 帧率 30fps 视野角度 90° 支持操作系统 Windows 7及以上 Mac OS X10.4.8及以上...
- Page 23 LED环形补光灯 流明度 11-12LM 色温 5500K-6000K 机械参数 尺寸 109×111×245mm 重量 约612.5g 频率响应 2000 20000 极性模式...
- Page 24 SHENZHEN JIAYZ PHOTO INDUSTRIAL., LTD. The BOYA logo is a trademark which is registered and owned by Shenzhen Jiayz Photo Industrial., Ltd. 深圳市长丰影像器材有限公司 地址:广东省深圳市龙华区观澜街道大富社区硅谷动力智能终端产业园A16栋 TEL: 400 6131096 Email: sales@boya-mic.com www.boya-mic.com / www.jiayz.com...
