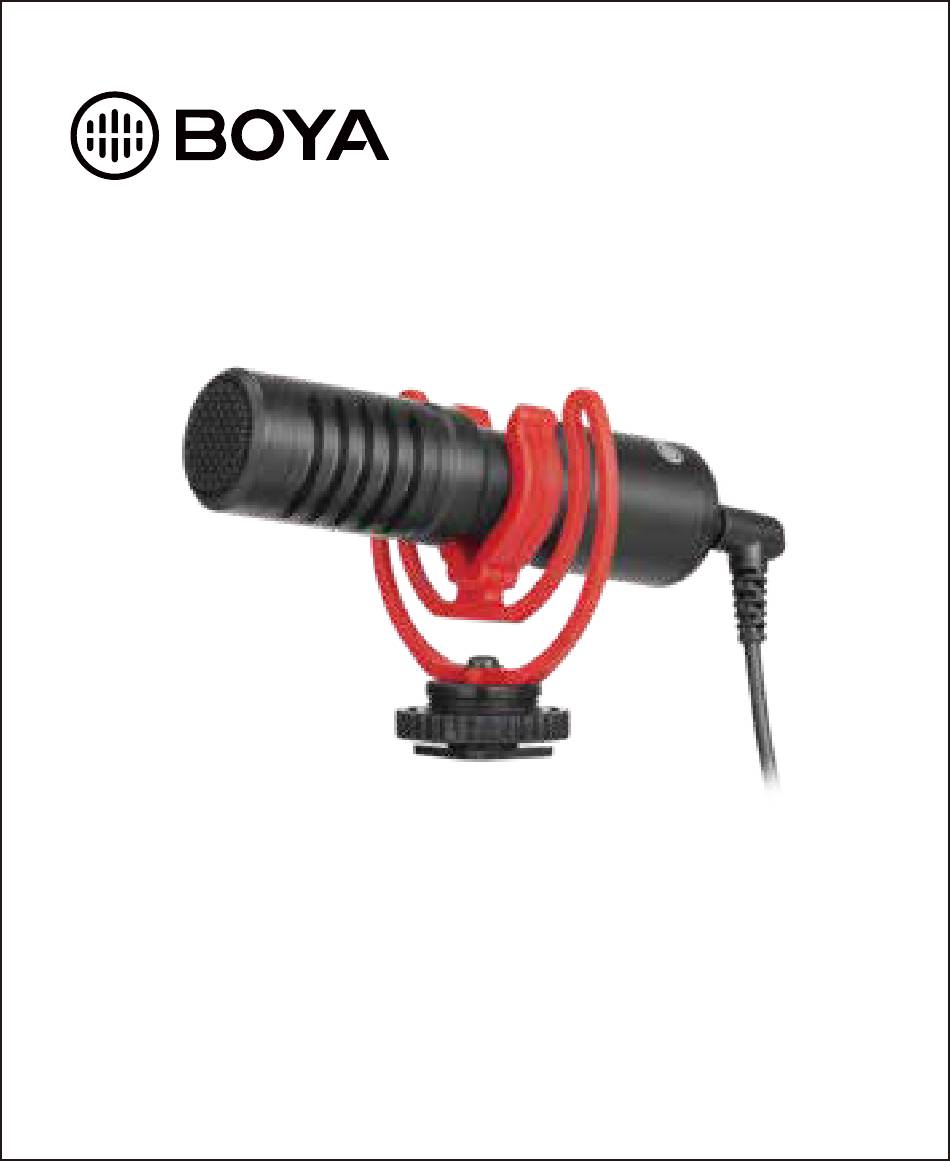

- Page 1 BY-MM1+ Super-cardioid Condenser Shotgun Microphone 超心型电容式麦克风 Instruction Manual 说明书...

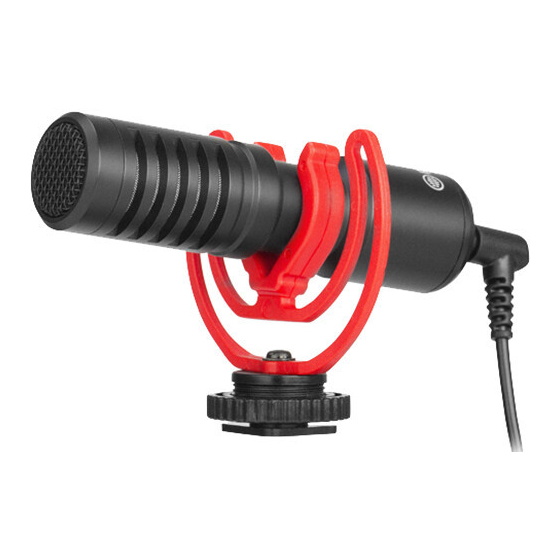

- Page 2 Instruction Manual Thanks for choosing BOYA! The BY-MM1+ is an upgraded super-cardioid condenser microphone that delivers lower noise and higher sensitivity sound on your smartphones, tablets, DSLRs, consumer camcorder, PCs and more. Due to its plug and play operation and no battery required design, the BY-MM1+ is a perfect audio solution for mobile journalists, vloggers and video hobbyists.
-
Page 3: Specifications
Features • Compatible with smartphones, tablets, DSLRs, consumer camcorder,PCs and more • Super-cardioid condenser shotgun microphone • Improved sensitivity and signal to noise ratio • Plug and play operation • Durable metal construction • 3.5mm headphone output • Rycote Lyre shock mount and furry windshield included ®... -
Page 4: Product Structure
Product Structure... - Page 5 1. Furry windscreen 2. BY-MM1+ microphone 3. Audio output jack 4. 3.5mm headphone output 5. Rycote Lyre shock mount ® ® 6. 3.5mm TRRS to TRS output cable 7. 3.5mm TRRS to TRRS output cable What’s difference? 1) 3.5mm TRRS to TRS output cable - For cameras, camcorders , audio recorders and other audio/video recording devices with audio monitoring jack.
- Page 6 - Please read these instructions for use thoroughly before you use this new equipment for the first time. It contains everything you need to know in order to avoid damage to persons or property. - Strictly follow all notes on safety in these instructions for use. - Keep these instructions for use in a safe place.
- Page 7 Attach the microphone to smartphone or tablet. 1. Connect 3.5mm TRRS to TRRS output cable into your smartphone, tablet. 2. Open the audio or video recording app and start recording. 3. When finishing, plug the 3.5mm headphone output and playback the previous audio you recorded. NOTE: If you need to monitor the audio in playback mode, please make sure that you have turned on monitoring function on...
- Page 8 Attach the microphone to cameras, camcorders, audio recorders and other audio or video recording devices. 1. Turn counter-clockwise to loosen the screw. 2. Slide the microphone onto the camera’s hot shoe. 3. Turn clockwise to tighten the screw to stabilize on the shoe mount.
- Page 9 1. Plug the 3.5 mm TRS connector into the audio output jack of your device.
- Page 10 Specifications 0˚ +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10.0 -12.0 -14.0 -16.0 -18.0 -20.0 -20.0 -22.0 -24.0 90˚ 270˚ -25.0 Frequency: 1000 Hz: 180˚...
-
Page 11: Troubleshooting
Trouble shooting If you have any problem using the BY-MM1+ components, use the following checklist. If any problem persist, please consult our local dealer, or contact us directly at sales@boya-mic.com. Problem Solution Make sure that using the correct audio connector. - Page 12 感谢您选择BOYA！ BY-MM1+超心型电容式麦克风，为你的智能手机，平板电脑，数码单反，摄像机， 个人电脑等设备，收录低噪音和高灵敏度的声音。 对于主播，视频博主和及其他拍摄人群而言，BY-MM1+即插即用无需电源的设计， 为他们提供了一个完美音频解决方案。 BY-MM1+是紧凑和坚固的铝合金结构，轻松外带进行录制。3.5mm耳机监听口设计， 让您可以确保音频的输出质量。 包装内含RycoteⓇ LyreⓇ 防震支架，其稳固的结构能有效消除振动和操作时产生的噪音。 产品特点 • 可用于智能手机，平板电脑，数码单反，摄像机，pc等 • 超心形电容式麦克风 • 高灵敏度和信噪比 • 即插即用操作 • 耐用金属结构 • 3.5mm耳机监听口 • 配备RycoteⓇ LyreⓇ 防震支架和防风毛 参数 麦克风类型： 驻极体电容式 拾音模式： 超心型 频率响应： 20Hz-18kHz 灵敏度： -36dB±3dB (0dB=1V/Pa,1kHz) 信噪比： 78dB 0˚...
- Page 13 产品结构 1. 防风毛 2. BY-MM1+麦克风 3.音频输出口 4. 3.5mm 耳机监听孔 5. Rycote Lyre 防震架 ® ® 6. 3.5mm TRRS转TRS 音频输出线 7. 3.5mm TRRS转TRRS音频输出线 音频输出线简介 1）3.5mm TRRS转TRS 音频输出线 - 用于照相机，摄影机，录音笔及其他音频/视频带音频监听口的设备 TRRS 2）3.5mm TRRS转TRRS音频输出线 - 适用于智能手机，平板电脑，Mac电脑。 TRRS TRRS...
- Page 14 将麦克风连接到智能手机或平板电脑上 1. 连接3.5mm TRRS到TRRS音频输出线到 您的智能手机,平板电脑。 2. 打开音频或视频录制app，开始录制。 3. 完成后，插入3.5mm耳机监听口， 可回放监听之前录制的音频。 注意：BY-MM1+产品只支持回放监听，并且需配合专业 的app打开“监听功能”开关才可进行监听。 将麦克风连接到相机，摄像机，录音笔， 其他音频或视频设备上 1. 逆时针旋转，松开螺丝。 2. 把麦克风安装到摄像机热靴座上。 3. 顺时针旋转，拧紧螺丝，使麦克风固定在 热靴座上。 将3.5 mm TRS音频输出端连接至设备的麦克风 输入接口上。 注意： 连接相机，摄像机，录音笔，BY-MM1+监听孔无法 使用（不支持回放/实时监听），需接入相机，摄像机， 录音笔自带的耳机监听孔才能进行监听。...
- Page 15 问题 解决方案 确保使用正确的音频连接器 麦克风无法 1) 对于智能手机，平板电脑，Mac电脑，使用3.5mmTRRS到TRRS音频输出线。 正常工作 2) 对于其他设备，使用3.5mmTRS到TRRS音频输出线。 太多的环境 确保麦克风尽可能靠近收录对象。 噪音被拾取 在嘈杂的环境中，一定的环境噪声是不可避免的。 1) 连接相机，摄像机，录音笔，BY-MM1+监听孔无法使用（不支持回放/ 实时监听），需接入相机，摄像机，录音笔自带的耳机孔。 监听没声音 2) 接入智能手机或平板使用，BY-MM1+产品只支持回放监听，并且需配合 专业的app打开“监听功能”开关才可进行监听。 重要安全信息 • 确保遵循所有安全注意事项 • 将这些说明保存在安全的地方。 如果您出售设备或将其传递给其他人，您也应该传递这些使用说明。 在设备上标记 废物处理和环境保护 电气和电子设备以及电池不得与生活垃圾一起处理。用户在法律上有义务 将电气和电子设备以及电池返回到专门设置的公共收集点或销售点，一旦 它们达到其使用寿命。 受国家法律管辖。 产品上的符号，使用说明或包装是指这些规定。 废物设备/电池 的回收是对保护环境的重要贡献。 • 请勿用湿手操作设备. • 仅按照维护麦克风中所述的方式清洁设备 • 注意避免掉落设备。 确保设备已正确固定并可靠安装。如果设备已掉落，请在熟 练技术人员再次打开之前对其进行检查。...
- Page 16 SHENZHEN JIAYZ PHOTO INDUSTRIAL., LTD. The BOYA logo is a trademark which is registered and owned by Shenzhen Jiayz Photo Industrial., Ltd. COPY RIGHT 2010-2020 深圳市长丰影像器材有限公司 地址:广东省深圳市龙华区观澜街道大富社区硅谷动力智能终端产业园A16栋 TEL: 400 6131096 Email: sales@boya-mic.com www.boya-mic.com / www.jiayz.com...
