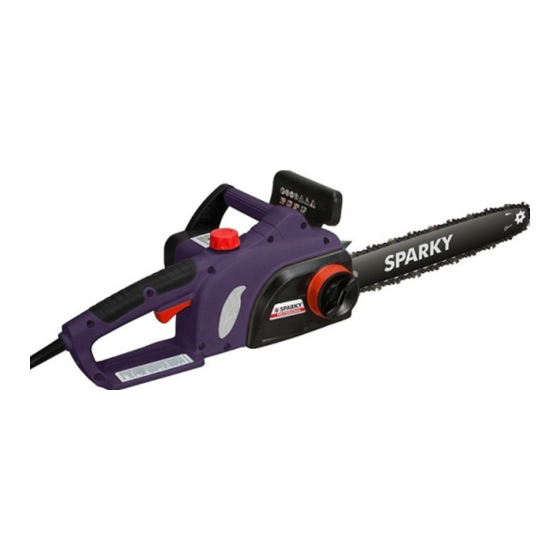

ELECTRIC CHAIN SAW
Original instructions
ELEKTROKETTENSÄGE
Originalbetriebsanleitung
TRONÇONNEUSE ELECTRIQUE
Notice originale
ELETTROSEGA
Istruzioni originali
SIERRA DE CADENA ELÉCTRICA
Instrucciones de uso originales
ELECTROSERRA
Instrução original para o uso
Instrukcja oryginalna
1800 W
2000 W • 2200 W
www.sparky.eu
www.sparky.eu
DECLARATION OF CONFORMITY
We declare under our sole responsibility that the product, described under "Technical
standards:
1 – 13
2006/42/EC:
14 – 28
2000/14/EC:
104,4dB(A)
107 dB (A)
29 – 44
KONFORMITÄTSERKLÄRUNG
45 – 58
2006/42/EC:
59 – 73
2000/14/EC:
104,4dB(A)
74 – 88
107 dB (A)
89 – 102
DECLARATION DE CONFORMITE
2006/42/EC;
103 – 118
2006/42/EC:
2000/14/EC:
119 – 132
des produits: 6
104,4dB(A)
107 dB (A)
133 – 148
DICHIARAZIONE DI CONFORMITÀ
2006/42/EC:
2000/14/EC:
prodotto: 6
104,4dB(A)
107 dB (A)
non supera i
DECLARACIÓN DE CONFORMIDAD
2006/42/EC; 2014/30/EU; 2000/14/EC
2006/42/EC:
2000/14/EC:
producto: 6
104,4dB(A)
107 dB (A)
no supera
TV 1835
Manufacturer
SPARKY Power Tools GmbH
Leipziger Str. 20
TV 2040
•
TV 2245
10117 Berlin, GERMANY
11 May 2017
DECLARAÇÄO DE CONFORMIDADE
2006/42/EC:
2000/14/EC:
103,2 dB (A)
104,4dB(A)
103,2 dB (A)
106 dB (A)
107 dB (A)
106 dB (A)
ultrapassa
2006/42/EC:
2000/14/EC:
103,2 dB (A)
104,4dB(A)
103,2 dB (A)
106 dB (A)
107 dB (A)
106 dB (A)
2014/30/EU;
2006/42/EC; 2014/30/EU; 2000/14/EC(2005/88/
2006/42/EC:
2000/14/EC:
103,2 dB (A)
104,4dB(A)
103,2 dB (A)
106 dB (A)
107 dB (A)
106 dB (A)
2006/42/EC:
2000/14/EC:
103,2 dB (A)
104,4dB(A)
103,2 dB (A)
107 dB (A)
106 dB (A)
106 dB (A)
2006/42/EC:
2000/14/EC:
103,2 dB (A)
104,4dB(A)
103,2 dB (A)
106 dB (A)
107 dB (A)
106 dB (A)
Signature of authorized person
A. Ivanov
Technical director of SPARKY ELTOS AD
