DWT 30-10
DWT 50-10
DWT 70-13
DWT 100-13
DWT 150-13
DWT 250-13
DWT 400-20
DWT 1000-25
WARNING - AVERTISSEMENT - ADVERTENCIA - WARNUNG - AVVISO -
To reduce the risk of injury, before using or servicing tool, read and understand
the following information.
The features and descriptions of our products are subject to change without
prior notice.
Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations
suivantes aient été lues, comprises et respectées. Les caractéristiques et
descriptifs de nos produits sont
susceptibles d'évolution sans préavis de notre part.
Antes de utilizar la herramienta o intervenir sobre ella, asegúrese de que la
información que figura a continuación haya sido leída, entendida y respetada.
Las carasterísticas y descripción de nuestros productos son susceptibles de
evolución sin previo aviso por parte nuestra.
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise gelesen und
verstanden wurden und bei der Nutzung und während des Eingriffes
eingehalten werden. Die Eigenschaften und Beschreibungen unserer Produkte
sind der Weiterentwicklung unterworfen und bedürfen keiner vorherigen
Benachrichtigung unsererseits.
Prima di qualsiasi utilizzo o intervento sull'attrezzo, verificare che le informazioni
che seguono siano state lette, comprese e rispettate. Le caratteristiche e le
descrizioni dei nostri prodotti sono soggette a cambiamenti senza preavviso da
parte del cotruttore.
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as
informações seguintes. As características e descrições dos nossos produtos
estão sujeitas a evoluções sem aviso prévio.
Lue huolellisesti seuraavat ohjeet ennen työkalun käyttöönottoa. Tämän laitteen
ominaisuudet ja selostus voivat muuttua ilman erillistä huomautusta.
För att minska skadornas risk, måste användaren läsa noga igenom dessa
instruktioner före verktygets användning eller under något annat ingripande.
Egenskaperna hos och beskrivningen av våra produkter kan undergå
förändringar utan föregående meddelande från vår sida.
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene
leses nøye. Spesifikasjonene og beskrivelsene av våre produkter kan endres
uten av vi informerer spesielt om dette.
Læs omhyggeligt, forstå og overhold disse instruktioner, inden værktøjet tages i
brug eller repareres. Vi forbeholder os ret til uden varsel at ændre
egenskaberne for og beskrivelserne af vore produkter.
AVISO - VAROITUS - VARNING – ADVARSEL - VARELSE
DWT
6159938830
01/2010
www.desouttertools.com
3
6
9
12
15
18
21
24
27
30

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DWT Series and is the answer not in the manual?

Questions and answers

Related Manuals for Desoutter DWT Series

Summary of Contents for Desoutter DWT Series

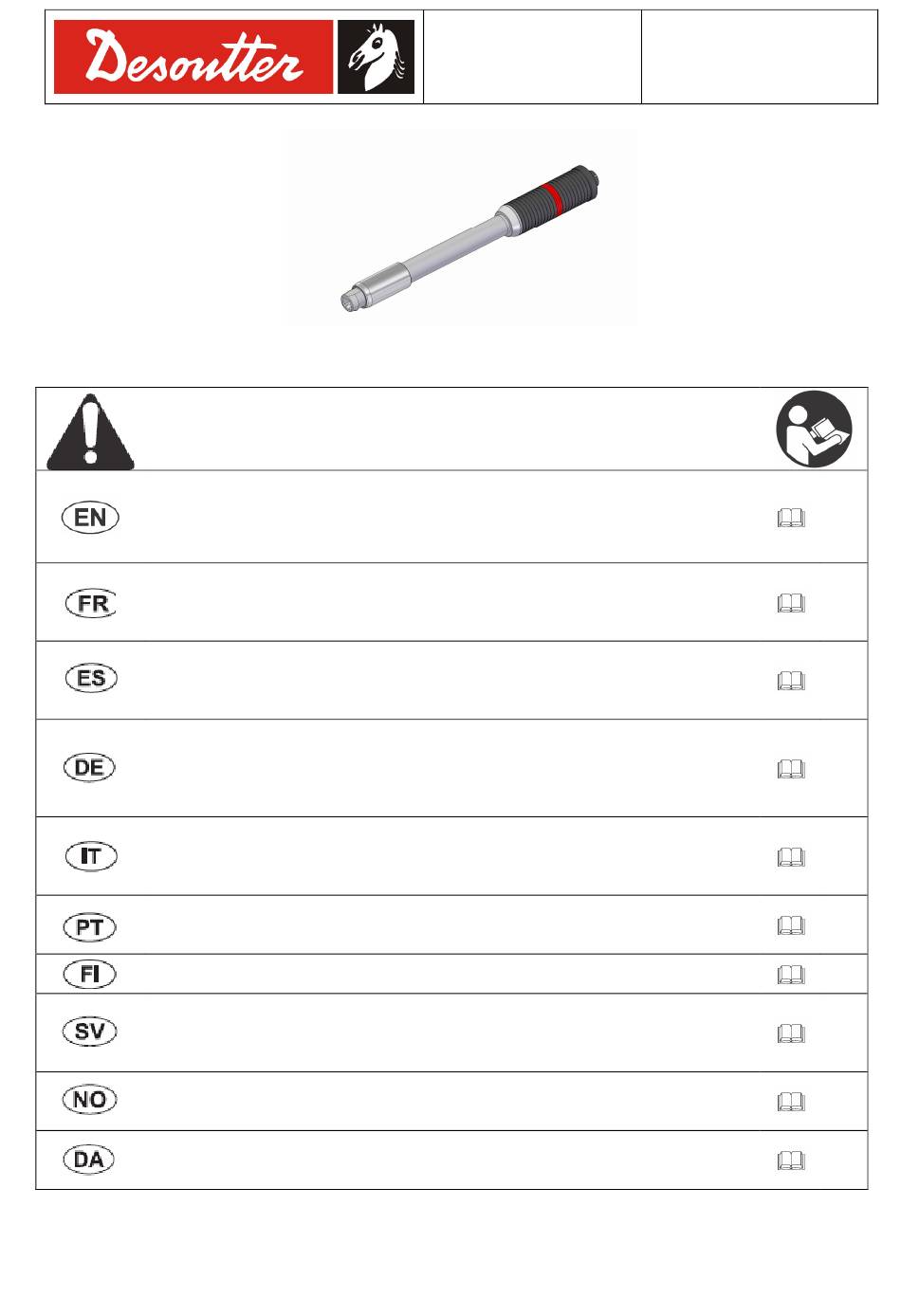

  • Page 1 6159938830 01/2010 DWT 30-10 DWT 50-10 DWT 70-13 DWT 100-13 DWT 150-13 DWT 250-13 DWT 400-20 DWT 1000-25 WARNING - AVERTISSEMENT - ADVERTENCIA - WARNUNG - AVVISO - AVISO - VAROITUS - VARNING – ADVARSEL - VARELSE To reduce the risk of injury, before using or servicing tool, read and understand the following information.
  • Page 2 6159938830 WAARSCHUWING - ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ - - VIGYÁZAT - BRĪDINĀJUMS - 警 告 警 告 警 告 警 告 OSTRZE ENIE - VAROVÁNÍ - UPOZORNENIE - OPOZORILO - ĮSP JIMAS - ПРЕДУПРЕЖДЕНИЕ Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de navolgende informatie gelezen, begrepen en in acht genomen is.

  • Page 3: Operation

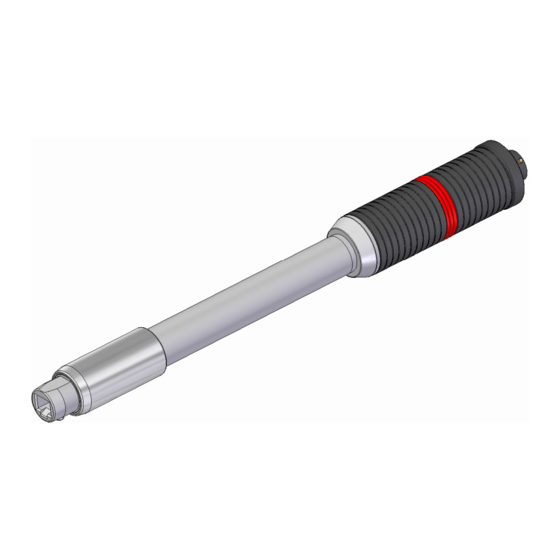

    6159938830 USER INSTRUCTIONS Digital Wrench Transducer DWT 1 – SUMMARY The DWT family consists in wrenches from 30 to 1000 Nm. They are all light and ergonomic designed. Due to the technology of the transducer, it may be used with SIGMA2001, SIGMA2D, DELTA4000, DELTA4D, DELTA5000 or DELTA5D readouts.
