Page 5: Table Of Contents
SJD 6-A22 Original operating instructions ........
Page 7: En Original Operating Instructions
Original operating instructions Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 8 The type designation and serial number are printed on the type identification plate. ▶ Write down the serial number in the table below. Always quote this information when you contact a Hilti representative or Hilti Service to inquire about the product.
Page 9 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
Page 10 Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. ▶ Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
Page 11 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Contact Hilti Service. Description...
Page 12 ▶ Use only Hilti Liion batteries of the B 22 series with this product. ▶ Use only Hilti battery chargers of the C4/36 series to charge these batteries. ▶ Use this product only with saw blades equipped with a T-shank.
Page 13 SJD DRS-6A dust removal module (accessory) The SJD DRS6A dust removal module is an accessory for the Hilti SJD 6-A22 orbital-action jig saw. It collects a high percentage of the dust generated and can be quickly and easily attached to the orbital- action jig saw.
Page 14 Identify additional safety measures to protect the operator from the effects of noise and/or vibration, for example: maintaining the power tool and accessory tools, keeping the hands warm, organization of work patterns. Noise emission values SJD 6-A22 Sound power level (L 98 dB(A) Uncertainty for the sound power level (K...
Page 15 Removing the battery 1. Press the battery release buttons. 2. Remove the battery from the tool. Fitting the saw blade 1. Remove the battery. 2. Push the saw blade (teeth facing the cutting direction) into the blade holder until it engages. 3.
Page 16 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Page 17 ▶ Check the tool and batteries for damage before use after long periods of storage. Troubleshooting If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. Trouble or fault Possible cause Action to be taken The saw blade drops out.
Page 18: Et Originaalkasutusjuhend
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 19 • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend. Märkide selgitus 1.2.1 Hoiatused Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse alljärgnevaid märksõnu: OHT ! ▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist. HOIATUS HOIATUS ! ▶...
Page 20 Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni koopia leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid,...
Page 21 ▶ Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida tohib kasutada ka välitingimustes. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu. ▶ Kui seadmega töötamine niiskes keskkonnas on vältimatu, kasutage rikkevoolu kaitselülitit. Rikkevoolu kaitselüliti kasutamine vähendab elektrilöögiohtu. Inimeste ohutus ▶...
Page 22 ▶ Hoidke akud kasutusvälisel ajal eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad aku kontaktid omavahel ühendada. Aku kontaktide vahel tekkiv lühis võib põhjustada põletuse või tulekahju. ▶ Väärkasutuse korral võib akuvedelik akust välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega.
Page 23 ▶ Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Võtke ühendust Hilti hooldekeskusega.
Page 24 ▶ Hoidke tolmueemaldusmooduli toiteplokk eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvi- dest ja teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Kontaktidevaheline lühis võib põhjustada põletusi või tulekahju. Laetuse astme näit Li-Ion-aku laetuse astet kuvatakse pärast kerget vajutamist (kuni tuntava takistuseni) vabastusnupule. Seisund Tähendus 4 LED-tuld põlevad.
Page 25 3.12 Tarnekomplekt Pendeltikksaag ning saeleht, kaitsekate, tolmueemaldusadapter, materjali rebenemisvastase kaitse, kasu- tusjuhend, sisekuuskantvõti. Teised süsteemi kuuluvad tooted, mida on lubatud tööriistaga kasutada, leiate Hilti müügiesindusest või veebilehelt www.hilti.com Tehnilised andmed Pendeltikksaag SJD 6-A22...
Page 26 Müratase SJD 6-A22 Helivõimsustase (L 98 dB(A) Helivõimsustaseme mõõtemääramatus (K 5 dB(A) Helirõhutase (L 87 dB(A) Helirõhutaseme mõõtemääramatus (K 5 dB(A) Vibratsioonitase SJD 6-A22 Vibratsioonitase puitplaatide saagimisel (a 5,8 m/s² Mõõtemääramatus laastplaatide saagimisel (K) 1,5 m/s² Vibratsioonitase lehtmetalli saagimisel (a 5,6 m/s²...
Page 27 Kaitsekatte pealepanek 1. Eemaldage aku. 2. Lükake kaitsekate eest toote peale, kuni see fikseerub kohale. Kaitsekatet saab peale panna ainult siis, kui alustald on normaalasendis (null-kraadi-asendis). Tolmueemaldusadapteri paigaldamine 1. Lükake tolmueemaldusadapter tagant horisontaalsuunas alustalda, nii et mõlemad fiksaatorkonksud fikseeruvad külgedelt kohale. 2.
Page 28 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. • Kahjustuste ja/või tõrgete korral ei tohi seadet kasutada. Laske tööriist kohe Hilti hooldekeskuses parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 29 ▶ Hoidke seadet ja akusid lastele ja kõrvalistele isikutele ligipääsmatus kohas. ▶ Pärast pikemaajalist ladustamist kontrollige, kas tööriist või akud on saanud vigastusi. Abi tõrgete puhul Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse. Tõrge Võimalik põhjus Lahendus Saeleht kukub välja.
Page 30: Lv Oriģinālā Lietošanas Instrukcija
Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. Akude utiliseerimine Asjatundmatu käitlemise korral võib akudest eralduda terviseohtlikke gaase või vedelikke.
Page 31 Līdzstrāva Izstrādājums atbalsta bezvadu datu pārnesi, kas ir saderīga ar iOS un Android platformām. Litija jonu akumulators Lietojamā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacī- jumiem atbilstīga lietošana. Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu. Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
Page 32 Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis-...
Page 33 ▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms pievienošanas elektrotīklam, akumulatora ievietošanas, elektroiekārtas satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta. Ja iekārtas pārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta iekārta tiek pievienota elektrotīklam, var notikt nelaimes gadījums. ▶ Pirms elektroiekārtas ieslēgšanas jānoņem visi regulēšanas piederumi un uzgriežņu atslēgas. Regulēšanas piederumi vai uzgriežņu atslēga, kas iekārtas ieslēgšanas brīdī...
Page 34 ▶ Ievērojiet norādījumus par akumulatora lādēšanu un nekad nelādējiet akumulatoru vai ar akumu- latoru darbināmo iekārtu ārpus lietošanas instrukcijā norādītā temperatūras diapazona. Nepareiza lādēšana vai pieļaujamā temperatūras diapazona pārsniegšana var sabojāt akumulatoru un palielināt aizdegšanās risku. Serviss ▶ Uzdodiet elektroiekārtas remontu veikt tikai kvalificētam personālam, kas izmanto vienīgi oriģinā- lās rezerves daļas.
Page 35 ▶ Nemēģiniet izmantot vai uzlādēt akumulatorus, kas bijuši pakļauti triecienam, krituši no vairāk nekā viena metra augstuma vai ir citā veidā bojāti. Šādā gadījumā vienmēr vērsieties savā Hilti servisā. ▶ Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā...
Page 36 Uzlādes līmeņa indikācija Litija jonu akumulatora uzlādes līmenis tiek parādīts pēc atbloķēšanas taustiņa vieglas nospiešanas (ne tālāk kā līdz sajūtamai pretestībai). Statuss Nozīme 4 LED deg. Uzlādes līmenis: no 75 % līdz 100 % 3 LED deg. Uzlādes līmenis: 50 % līdz 75 % 2 LED deg.
Page 37 3.11 SJD DRS-6A putekļu nosūkšanas modulis (papildaprīkojums) Putekļu nosūkšanas modulis SJD DRS6A tiek lietots kā Hilti svārstzāģa SJD 6-A22 papildaprīkojums. Tas savāc lielu daļu no putekļiem, kas rodas darba laikā, un ir ātri un vienkārši piestiprināms pie svārstzāģa. Putekļu nosūkšanas modulī ir integrēts nosūkšanas ventilators. Tā piedziņu nodrošina atsevišķs motors. Kad ir ieslēgts svārstzāģis, moduļa barošanas spriegumu nodrošina svārstzāģa akumulators.
Page 38 Skaņas emisijas rādītāji SJD 6-A22 Skaņas jaudas līmenis (L 98 dB(A) Skaņas jaudas līmeņa pielaide (K 5 dB(A) Skaņas spiediena līmenis (L 87 dB(A) Skaņas spiediena līmeņa pielaide (K 5 dB(A) Kopējie vibrācijas rādītāji SJD 6-A22 Svārstību emisija koka plātņu zāģēšanas laikā (a 5,8 m/s²...
Page 39 2. Iespiediet zāģa asmeni (ar zobiem griešanas virzienā) instrumenta stiprinājuma mehānismā, līdz tas nofiksējas. 3. Pavelkot zāģa asmeni, pārbaudiet, vai tas ir droši nofiksēts. Pārsega uzlikšana 1. Izņemiet akumulatoru. 2. No priekšpuses uzbīdiet pārsegu uz iekārtas, līdz tas nofiksējas. Pārsegu iespējams uzlikt tikai tad, ja pamatplāksne atrodas normālā pozīcijā (nulles grādu pozīcijā). Nosūcēja adaptera montāža 1.
Page 40 Pēc apkopes un remonta darbiem visas aizsargierīces jāpiemontē vietā un jāpārbauda, vai tās darbojas. Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas un patēriņa materiālus, kuru lietošanu kopā ar šo iekārtu mēs akceptējam, var atrast Hilti Store vai tīmekļvietnē. www.hilti.group. Nosūcēja adaptera tīrīšana 1. Izņemiet akumulatoru.
Page 41 ▶ Pirms atsākt iekārtas un akumulatoru lietošanu pēc ilgas uzglabāšanas, pārbaudiet, vai tie nav bojāti. Traucējumu novēršana Ja iekārtas darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Traucējums Iespējamais iemesls Risinājums...
Page 42: Lt Originali Naudojimo Instrukcija
Nokalpojušo iekārtu utilizācija Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. Akumulatoru utilizācija Ja akumulatoru utilizācija netiek veikta pareizā...
Page 43 Judesių dažnis veikiant tuščiąja eiga Nuolatinė srovė Prietaisas palaiko belaidį duomenų perdavimą, suderinamą su „iOS“ ir „Android“ platformomis. Ličio jonų akumuliatorius Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudoji- mas pagal paskirtį. Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio. 2150253 Lietuvių...
Page 44 Prisiimdami visą atsakomybę pareiškiame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 45 Žmonių sauga ▶ Dirbdami su elektriniu įrankiu, būkite atidūs, sutelkite dėmesį į darbą ir vadovaukitės sveika nuovoka. Elektrinio įrankio nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su elektriniu įrankiu gali tapti rimtų sužalojimų...
Page 46 jas vandeniu ir nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti arba chemiškai nudeginti odą. ▶ Nenaudokite pažeisto arba perdirbto akumuliatoriaus. Pažeisti arba perdirbti akumuliatoriai gali funkcionuoti nenumatytai, todėl gali kelti gaisro, sprogimo ar sužalojimų pavojų. ▶ Akumuliatorių saugokite nuo ugnies ir per aukštos temperatūros. Ugnies arba didesnės kaip 130 °C (265 °F) temperatūros veikiamas akumuliatorius gali sprogti.
Page 47 ▶ Jeigu į rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Pastatykite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Susisiekite su Hilti techninės priežiūros centru.
Page 48 ▶ Dulkių modulio maitinimo šaltinio nelaikykite šalia sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių smulkių metalinių daiktų, kurie galėtų trumpai sujungti kontaktus. Trumpai sujungus kontaktus, yra pavojus nusideginti ar sukelti gaisrą. Įkrovos lygio indikatorius Li-Ion akumuliatoriaus įkrovos lygis rodomas spustelėjus atblokavimo mygtuką (nestipriai, tik kol pajusite pasipriešinimą).
Page 49 Dulkių modulį draudžiama naudoti drėgnoms ir sprogioms dulkėms ar drožlėms susiurbti. 3.12 Tiekiamas komplektas Siaurapjūklis su pjūkleliu, gaubtelis, nusiurbimo adapteris, apsauga nuo paviršiaus išdraskymo, naudojimo instrukcija, šešiabriaunis raktas. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietiniame Hilti techninės priežiūros centre arba tinklalapyje www.hilti.com Techniniai duomenys Siaurapjūklis SJD 6-A22 Nominalioji maitinimo įtampa...
Page 50 Skleidžiamo triukšmo lygio reikšmės SJD 6-A22 Garso stiprumo lygis (L 98 dB(A) Garso stiprumo lygio paklaida (K 5 dB(A) Garso slėgio lygis (L 87 dB(A) Garso slėgio lygio paklaida (K 5 dB(A) Suminės vibracijų reikšmės SJD 6-A22 Vibracijų emisijos reikšmė pjaunant medienos plokštes (a 5,8 m/s²...
Page 51 Gaubtelio uždėjimas 1. Akumuliatorių išimkite. 2. Gaubtelį iš priekio stumkite ant prietaiso, kol užsifiksuos. Gaubtelį uždėti galima tik tada, kai pagrindo plokštė yra normalioje (nulio laipsnių) padėtyje. Nusiurbimo adapterio uždėjimas 1. Nusiurbimo adapterį iš galinės pusės horizontaliai stumkite į pagrindo plokštę, kol abu fiksavimo kabliai šonuose užsifiksuos.
Page 52 • Reguliariai tikrinti, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai. • Pažeisto ir / arba turinčio veikimo sutrikimų prietaiso nenaudoti. Nedelsiant kreiptis į Hilti techninės priežiūros centrą dėl remonto. • Baigus techninės priežiūros ir einamojo remonto darbus, sumontuoti visus apsauginius įtaisus ir patikrinti jų...
Page 53 ▶ Prietaisą ir akumuliatorius laikyti vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. ▶ Prieš naudojant po ilgesnio sandėliavimo, patikrinti, ar prietaisas ir akumuliatoriai nėra pažeisti. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis...
Page 54: Sl Originalna Navodila Za Uporabo
Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 55 Enosmerni tok Izdelek podpira brezžični prenos podatkov, ki je združljiv z napravami iOS in Android. Litij-ionska akumulatorska baterija Uporabljena vrsta modelov litij-ionskih akumulatorskih baterij Hilti. Upoštevajte navodila v po- glavju Namenska uporaba. Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje.
Page 56 Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu...
Page 57 ▶ Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje in/ali akumulatorsko baterijo, ga dvignete ali nosite, se prepričajte, da je izključeno. Če med prenašanjem električnega orodja prst držite na stikalu oziroma če na električno omrežje priključite vklopljeno orodje, lahko pride do nezgode. ▶...
Page 58 ▶ Ne uporabljajte ali ne polnite akumulatorskih baterij, ki jih je prizadel električni udar, so padle več kot en meter v globino ali pa so bile kako drugače poškodovane. V tem primeru se vedno obrnite na servis Hilti. ▶ Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Akumulatorsko baterijo odložite na vidno in negorljivo mesto na zadostni razdalji stran od gorljivih materialov.
Page 59 Za priklop sesalne cevi sesalnika za prah na izdelek boste morda potrebovali ustrezen adapter. ▶ Za ta izdelek uporabljajte zgolj litij-ionske akumulatorske baterije Hilti iz vrste modelov B 22. ▶ Za te akumulatorske baterije uporabljajte le polnilnike serije C4/36 podjetja Hilti.
Page 60 Stanje Pomen Svetijo 4 LED-diode. Stanje napolnjenosti: 75 % do 100 % Svetijo 3 LED-diode. Stanje napolnjenosti: 50 % do 75 % Svetita 2 LED-diodi. Stanje napolnjenosti: 25 % do 50 % Sveti 1 LED-dioda. Stanje napolnjenosti: 10 % do 25 % 1 LED-dioda utripa.
Page 61 Obseg dobave Vbodna žaga z žaginim listom, pokrovom, adapterjem za odsesavanje, zaščito pred odlomom, navodilom za uporabo, šestrobim ključem. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.com Tehnični podatki vbodna žaga...
Page 62 Skupna vrednost tresljajev SJD 6-A22 Emisijska vrednost tresljajev pri žaganju lesenih plošč (a 5,8 m/s² Negotovost pri žaganju ivernih plošč (K) 1,5 m/s² Emisijska vrednost tresljajev pri žaganju kovinskih plošč (a 5,6 m/s² Negotovost pri žaganju kovinskih pločevin (K) 1,5 m/s²...
Page 63 2. Porinite pokrov s sprednje strani na izdelek, da se zaskoči. Pokrov lahko namestite samo, če je osnovna plošča v običajnem položaju (položaj nič stopinj). Montaža adapterja za odsesavanje 1. Potisnite adapter za odsesavanje z zadnje strani vodoravno v osnovno ploščo, tako da se bosta oba kavlja na straneh zaskočila.
Page 64 Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Page 65 ▶ Pred uporabo orodja in akumulatorskih baterij po daljšem skladiščenju najprej preverite, ali je morda prišlo do kakšnih poškodb. Pomoč pri motnjah V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na naš servis Hilti. Motnja Možen vzrok Rešitev Žagin list izpada.
Page 66: Hr Originalne Upute Za Uporabu
▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)
Page 67 Istosmjerna struja Proizvod podržava bežični prijenos podataka koji je kompatibilan s iOS i Android platformama. Litij-ionska akumulatorska baterija Korišteni tip Hilti litij-ionske akumulatorske baterije. Pridržavajte se podataka u poglavlju Namjen- ska uporaba. Akumulatorsku bateriju nikada ne koristite kao udarni alat.
Page 68 Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je...
Page 69 kod nošenja električnog alata prst držite na prekidaču ili ako je uređaj uključen i priključen na električnu mrežu, to može dovesti do nezgoda. ▶ Prije nego što uključite električni alat, uklonite alate za podešavanje ili vijčane ključeve. Alat ili ključ, koji se nalazi u rotirajućem dijelu uređaja, može uzrokovati nezgode. ▶...
Page 70 ▶ Ne upotrebljavajte i ne punite akumulatorske baterije koje su dobile udarac, pale s visine preko jednog metra ili su na neki drugi način oštećene. U tom slučaju uvijek kontaktirajte Hilti servis. ▶ Ako je akumulatorska baterija toliko vruća da je ne možete primiti rukom, onda je moguće da je u kvaru.
Page 71 Proizvod je opremljen priključkom, koji se može skidati, za opcionalni usisavač i koji je konstruiran za postojeća usisna crijeva. Za spajanje usisnog crijeva s proizvodom može biti potreban odgovarajući adapter. ▶ Za ovaj proizvod upotrebljavajte samo Hilti litijionske akumulatorske baterije tipa B 22. ▶ Za ove akumulatorske baterije upotrebljavajte samo Hilti punjače tipa C4/36.
Page 72 SJD DRS-6A modul za prašinu (pribor) Modul za prašinu SJD DRS6A koristi se kao pribor za Hilti ubodnu pilu s orbitalnim hodom SJD 6-A22. Skuplja veliki postotak prašine koja nastaje i možete ga brzo i jednostavno pričvrstiti na ubodnu pilu s orbitalnim hodom.
Page 73 Sadržaj isporuke Ubodna pila s orbitalnim hodom s listom pile, pokrov, usisni adapter, zaštita od kidanja materijala, upute za uporabu, imbus ključ. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.com Tehnički podaci...
Page 74 Ukupne vrijednosti vibracija SJD 6-A22 Vrijednost emisije vibracije za rezanje drvenih ploča (a 5,8 m/s² Nesigurnost za rezanje iverice (K) 1,5 m/s² Vrijednost emisije vibracije za rezanje metalnih ploča (a 5,6 m/s² Nesigurnost za rezanje metalnih ploča (K) 1,5 m/s²...
Page 75 2. Pomičite pokrov sprijeda na proizvod sve dok se ne uglavi. Pokrov možete staviti samo kada je osnovna ploča u normalnom položaju (nulti položaj). Montaža usisnog adaptera 1. Usisni adapter umetnite sa stražnje strane vodoravno u osnovnu ploču sve dok se obje uskočne kuke bočno ne uglave.
Page 76 • Redovito provjeravajte je li na svim vidljivim dijelovima došlo do oštećenja i funkcioniraju li besprijekorno svi upravljački elementi. U slučaju oštećenja i/ili smetnji u radu ne radite s proizvodom. Odmah ga odnesite na popravak u Hilti • servis. •...
Page 77 ▶ Nakon dužeg skladištenja prije uporabe provjerite je li uređaj oštećen odnosno jesu li akumulatorske baterije oštećene. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Page 78: Ru Перевод Оригинального Руководства По Эксплуатации
Hilti servis. Zbrinjavanje otpada Hilti uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Page 79 • Ознакомьтесь с этим документом перед началом работы. Это является залогом безопасной работы и бесперебойной эксплуатации. • Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии. • Храните руководство по эксплуатации всегда рядом с электроинструментом и передавайте элек- троинструмент...
Page 80 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 81 ментами с защитным заземлением. Использование оригинальных вилок и соответствующих им розеток снижает риск поражения электрическим током. ▶ Избегайте непосредственного контакта с заземленными поверхностями, например с трубами, отопительными приборами, газо-/электропластинами и холодильниками. При контакте с заземленными предметами возникает повышенный риск поражения электрическим током. ▶...
Page 82 ▶ Храните неиспользуемые электроинструменты в местах, недоступных для детей. Не позво- ляйте использовать электроинструмент лицам, которые не ознакомлены с ним или не читали эти инструкции. Электроинструменты представляют собой опасность в руках неопытных пользо- вателей. ▶ Бережно обращайтесь с электроинструментами и принадлежностями. Проверяйте...
Page 83 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Свяжитесь с сервисной службой Hilti . 2150253 Русский...
Page 84 всасывающего шланга (пылесоса) к лобзику может потребоваться подходящий переходник. ▶ Для этого электроинструмента используйте только литий-ионные аккумуляторы фирмы Hilti серии B 22. ▶ Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti серии C4/36. ▶ Используйте для этого электроинструмента только пильные полотна с T-образным (однокулачко- вым) хвостовиком.
Page 85 Состояние Значение Горят четыре светодиода. Уровень заряда: от 75 % до 100 % Горят три светодиода. Уровень заряда: от 50 % до 75 % Горят два светодиода. Уровень заряда: от 25 % до 50 % Горит один светодиод. Уровень заряда: от 10 % до 25 % Мигает...
Page 86 Маятниковый электролобзик с пильным полотном, кожух, адаптер системы пылеудаления, противос- кольная защита, руководство по эксплуатации, ключ-шестигранник. Другие системные принадлежности, допущенные для использования с вашим изделием, спрашивайте в сервисном центре Hilti или смотрите на сайте www.hilti.com Технические данные Маятниковый электролобзик SJD 6-A22 Номинальное...
Page 87 Значения уровня шума SJD 6-A22 Уровень звуковой мощности (L 98 дБ(А) Погрешность уровня звуковой мощности (K 5 дБ(А) Уровень звукового давления (L 87 дБ(А) Погрешность уровня звукового давления (K 5 дБ(А) Общие значения вибрации SJD 6-A22 Значение вибрации при пилении деревянных плит (a 5,8 м/с²...
Page 88 Установка пильного полотна 1. Извлеките аккумулятор. 2. Вставьте пильное полотно (зубьями по направлению реза) в зажимной патрон (до характерного щелчка). 3. Потяните за полотно, чтобы убедиться, что оно надежно зафиксировалось. Установка кожуха 1. Извлеките аккумулятор. 2. Насадите кожух на переднюю часть электроинструмента так, чтобы он зафиксировался. Установить...
Page 89 приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. 2150253 Русский...
Page 90 ▶ После длительного хранения перед использованием проверяйте электроинструмент и аккумуля- торы на отсутствие повреждений. Помощь при неисправностях В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина Решение...
Page 91 Большинство материалов, из которых изготовлены изделия Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилизации. Дополнительную информацию по этому...
Page 92: Uk Оригінальна Інструкція З Експлуатації
Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в ближайшее представительство Hilti. Оригінальна інструкція з експлуатації Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента.
Page 93 Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 94 Збережіть всі інструкції та вказівки з техніки безпеки – вони можуть знадобитися Вам у майбут- ньому. Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що працюють від електричної мережі (із кабелем живлення), так і електроінструменти, що...
Page 95 від обертових частин інструмента. Просторий одяг, прикраси або довге волосся можуть бути захоплені рухомими частинами інструмента. ▶ Якщо передбачена можливість установлення системи пиловидалення та пилозбірників, обо- в'язково переконайтеся в тому, що вони правильно приєднані й використовуються належним чином. Застосування системи видалення пилу дозволяє зменшити негативний вплив пилу на персо- нал.
Page 96 ▶ Не піддавайте акумуляторну батарею впливу вогню або високих температур. Вогонь або температури понад 130 °C (265 °F) можуть спричинити вибух. ▶ Дотримуйтеся вказівок щодо заряджання. Ніколи не заряджайте акумуляторну батарею або акумуляторний інструмент в умовах, що виходять за межі температурного діапазону, зазначеного...
Page 97 ▶ Не використовуйте та не заряджайте акумуляторні батареї, які зазнали впливу ударного наванта- ження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошкоджена. Залиште акумуляторну...
Page 98 товуються стандартні усмоктувальні шланги. Для приєднання усмоктувального шланга до інструмента Вам може знадобитися відповідний адаптер. ▶ Застосовуйте із цим інструментом лише літій-іонні акумуляторні батареї Hilti типу B 22. ▶ Для заряджання цих акумуляторних батарей використовуйте тільки зарядні пристрої Hilti типу C4/36.
Page 99 Лобзик із маятниковим ходом, пиляльне полотно, захисна кришка, усмоктувальний адаптер, противід- кольна накладка, інструкція з експлуатації, торцевий шестигранний ключ. З іншим приладдям, допущеним до експлуатації з Вашим інструментом, Ви можете ознайомитися у найближчому сервісному центрі Hilti або на веб-сайті www.hilti.com Технічні дані Лобзик із маятниковим ходом...
Page 100 SJD 6-A22 Кількість робочих ходів у холостому режимі (n 75 об/хв … 3 000 об/хв Максимальна потужність пиляння деревини 150 мм Максимальна потужність пиляння алюмінію 25 мм Максимальна потужність пиляння нелегованої сталі 10 мм Кут різання (ліворуч/праворуч) 0° … 45°...
Page 101 Підготовка до роботи ОБЕРЕЖНО Ризик отримання травм внаслідок непередбаченого увімкнення інструмента! ▶ Перш ніж установлювати акумуляторну батарею, переконайтеся, що відповідний інструмент вимк- нений. ▶ Від'єднайте акумуляторну батарею, перш ніж задавати налаштування інструмента або заміняти приладдя. Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі та...
Page 102 Експлуатація Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі та на корпусі інструмента. Використання системи видалення пилу Система видалення пилу дозволяє зменшити пилове навантаження та підвищити експлуатаційну безпеку інструмента, оскільки завдяки її використанню стружка та пил не закривають від оператора...
Page 103 їхню роботу. Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group. Чищення усмоктувального адаптера...
Page 104 ▶ Перш ніж використовувати інструмент та акумуляторні батареї після довгого зберігання, їх слід перевірити на наявність пошкоджень. Допомога у разі виникнення несправностей У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Несправність Можлива причина Рішення...
Page 105 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 106: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 107 Бос жүрістегі жиілік Тұрақты ток Құрылғы iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды. Литий-иондық аккумулятор Пайдаланылған Hilti литий-ион аккумуляторларының сериясы. Қолдану мақсаты бөліміндеі нұсқауларды орындаңыз. Аккумуляторды еш жағдайда соқпа құрал ретінде пайдаланбаңыз. Аккумуляторды құлатып жібермеңіз. Соққы тиген немесе басқа жолмен зақымдалған...
Page 108 Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Бұл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттерді...
Page 109 ▶ Электр құралын қосу алдында реттеуші құрылғыларды және гайка кілтін алыңыз. Электр құралының айналатын бөлігіндегі аспап немесе кілт жарақаттарға әкелуі мүмкін. ▶ Жұмыс кезінде ыңғайсыз қалыптарға тұрмауға тырысыңыз. Үнемі тұрақты күйді және тепе- теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын жақсырақ басқаруға мүмкіндік береді.
Page 110 тыс зарядтамаңыз. Қате зарядтау немесе рұқсатты температура ауқымдарынан тыс зарядтау аккумуляторды бұзуы және өрт қаупін арттыруы мүмкін. Қызмет ▶ Электр құралын жөндеуді тек түпнұсқа қосалқы бөлшектерді қолданатын білікті қызметкерлерге сеніп тапсырыңыз. Бұл электр құралын қауіпсіз күйде сақтауды қамтамасыз етеді. ▶ Зақымдалған аккумуляторларға ешқашан қызмет көрсетпеңіз. Аккумулятордың толық күтімін тек...
Page 111 алмалы-салмалы байланыс келте құбырымен жабдықталған. Сорғыш шлангіні өнімге жалғау үшін тиісті адаптер қажет болуы мүмкін. ▶ Бұл өнім үшін тек B 22 қатарындағы Hilti Li-Ion аккумуляторларын ғана пайдаланыңыз. ▶ Бұл аккумуляторлар үшін тек C4/36 сериялы Hilti зарядтағыш құрылғысын пайдаланыңыз. ▶ Осы өнім үшін тек қана T тәрізді білікпен (бір жұдырықшалы білік) ара төсемдерін пайдаланыңыз.
Page 112 Ықтимал қате қолдану • Өнімді бұтақтар мен ағаш діңін аралау үшін пайдалануға болмайды. • Өнімді денсаулық үшін зиянды материалдарды өңдеу үшін пайдалануға болмайды. • Өнімді ылғалды ортада орындалатын жұмыстар үшін пайдалануға болмайды. ▶ Шаңсорғыш модуліне арналған қуат көзін контактілердің тұйықталуына себепші болуы мүмкін түйреуіштерден, тиындардан, кілттерден, инелерден, бұрандалардан...
Page 113 берілмейді. 3.11 SJD DRS-6A шаңсорғыш модулі (керек-жарақ) SJD DRS6A шаңсорғыш модулі Hilti жасап шығарған SJD 6-A22 маятниктік электр жұқа арасы үшін керек-жарақ ретінде пайдаланылады. Ол пайда болатын шаңның үлкен пайызын жинайды және маятниктік электр жұқа арасына жылдам әрі оңай бекітілуі мүмкін. Шаңсорғыш модуліне соратын желдеткішті кірістіруге болады. Бұл құрал...
Page 114 Пайдаланушыны пайда болатын шуылдан және/немесе дірілден қорғау үшін қосымша сақтық шараларын қолданыңыз, мысалы: электр аспабына және жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын сақтау, жұмыс процестерін дұрыс ұйымдастыру. Шуылдың эмиссиялық көрсеткіші SJD 6-A22 Дыбыс күшінің деңгейі (L 98 дБ(А) Дыбыс күшінің деңгейі бойынша дәлсіздік (K 5 дБ(А)
Page 115 1. Аккумуляторды алғаш рет іске қоспас бұрын зарядтаңыз. 2. Аккумуляторды аспап ұстағышына шерту дыбысы шыққанша мұқият салыңыз. 3. Аккумулятордың аспапқа берік бекітілгенін тексеріңіз. Аккумуляторды шығару 1. Аккумулятордың босату түймелерін басыңыз. 2. Аккумуляторды аспаптан шығарыңыз. Ара төсемін орнату 1. Аккумуляторды шығарыңыз. 2.
Page 116 Ылғалдың кіруін болдырмаңыз. Техникалық қызмет көрсету • Барлық көзге көрінетін бөлшектерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын жиі тексеріп тұрыңыз. • Өнім зақымдалған және/немесе ақаулы болған жағдайда оны пайдаланушы болмаңыз. Бірден Hilti қызмет көрсету орталығына жөндетіңіз. Қазақ 2150253 *2150253*...
Page 117 ▶ Аспап пен аккумуляторларды балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз. ▶ Аспапты немесе аккумуляторларды ұзақ уақыт сақтаған соң, оларды пайдалану алдында зақымдарының бар-жоғын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп Шешім...
Page 118 Hilti сервис орталығына хабарласыңыз. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 119: Bg Оригинално Ръководство За Експлоатация
Оригинално Ръководство за експлоатация Данни за документацията Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. •...
Page 120 директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 121 ▶ Не работете с електроинструмента във взривоопасна среда, където има горими течности, газове или прах. В електроинструментите се отделят искри, които могат да възпламенят прахове или изпарения. ▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинстру- мента.
Page 122 ▶ Не използвайте електроинструмент, чийто прекъсвач е повреден. Електроинструмент, който не може повече да бъде включван или изключван, е опасен и трябва да бъде ремонтиран. ▶ Извадете щепсела от контакта и/или отстранете разглобяемия акумулатор, преди да предп- риемете действия по настройките на уреда, смяната на принадлежности или прибирането на уреда.
Page 123 ▶ Ако акумулаторът е много горещ на пипане, той може да има дефект. Поставете акумулатора на видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен. Свържете се с Hilti сервиз. 2150253 Български...
Page 124 предвиден за стандартни смукателни маркучи. За да свържете смукателния маркуч с продукта, може да имате нужда от подходящ адаптер. ▶ За този продукт използвайте само литиево-йонните акумулатори на Hilti от тип B 22. ▶ За тези акумулатори използвайте само зарядните устройства на Hilti от серия C4/36.
Page 125 Състояние Значение 2 светодиода светят. Състояние на зареждане: 25 % до 50 % 1 светодиод свети. Състояние на зареждане: 10 % до 25 % 1 светодиод мига. Състояние на зареждане: < 10 % При задействан ключ за управление и до 5 секунди след освобождаване на ключ за управление прочитането...
Page 126 махален прободен трион, защитен капак, всмукателен адаптер, защита срещу отчупване на стружки, Ръководство за експлоатация, ключ за болтове с вътрешен шестостен. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Център на Hilti или онлайн на: www.hilti.com Технически данни...
Page 127 Определете допълнителни мерки за безопасност с цел защита на работещия срещу въздействието на звука и/или вибрациите, като например: поддръжка на електроинструмент и сменяеми инструменти, поддържане на топли ръце, организация на работните процеси. Стойности на шумовите емисии SJD 6-A22 Ниво на звукова мощност (L 98 дБ(А) Отклонение при ниво на звукова мощност (K 5 дБ(А)
Page 128 Отстраняване на акумулатор 1. Натиснете бутоните за деблокиране на акумулатора. 2. Извадете акумулатора от уреда. Поставяне на режещ нож 1. Извадете акумулатора. 2. Натискайте режещия нож (зъбците сочат в посоката на рязане) в патронника, докато ножът се застопори. 3. Проверете дали режещият нож е закрепен надеждно, като го дръпнете с ръка. Поставяне...
Page 129 за изправно функциониране. • Не работете с продукта при наличие на повреди и/или смущения във функциите. Незабавно предавайте уреда в сервиз на Hilti за ремонт. • След извършване на дейности по обслужване и поддръжка монтирайте всичи защитни устройства и проверете функциите.
Page 130 ▶ След продължително съхранение преди употреба проверявайте уреда и акумулаторите за наличие на повреди. Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Смущение Възможна причина Решение...
Page 131 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 132: Ro Manual De Utilizare Original
Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. Manual de utilizare original Date privind documentaţia Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară...
Page 133 Produsul este dublat de transmisie fără fir a datelor, care este compatibilă cu platformele iOS şi Android. Acumulator Li-Ion Seria de tip a acumulatorului Li-Ion Hilti utilizat. Rugăm aveţi în vedere datele din capitolul Utiliza- rea conformă cu destinaţia. Nu folosiţi niciodată acumulatorul ca unealtă percutoare.
Page 134 ▶ Nu lucraţi cu scula electrică în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde pulberile sau vaporii. ▶ Nu permiteţi accesul copiilor şi al altor persoane în zona de lucru pe parcursul utilizării sculei electrice.
Page 135 ▶ Păstraţi sculele electrice în locuri inaccesibile copiilor, atunci când nu le utilizaţi. Nu permiteţi folosirea aparatului de către persoane care nu sunt familiarizate cu acesta sau care nu au citit instrucţiunile de faţă. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă.
Page 136 Aşezaţi acumulatorul într-un loc vizibil, fără pericol de incendiu, la o distanţă suficientă faţă de materialele inflamabile. Lăsaţi acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ţinut în mână după o oră, atunci el este defect. Luaţi legătura cu centrul de service Hilti. Română...
Page 137 Pentru a îmbina furtunul de aspirare cu produsul, poate fi necesar un adaptor potrivit. ▶ Utilizaţi pentru acest produs numai acumulatori Li-Ion Hilti din seria de tip B 22. ▶ Utilizaţi pentru aceşti acumulatori numai redresoarele Hilti din seria C4/36.
Page 138 Starea Semnificaţie 2 LED-uri se aprind. Starea de încărcare: 25 % până la 50 % 1 LED se aprinde. Starea de încărcare: 10 % până la 25 % 1 LED se aprinde intermitent. Starea de încărcare: < 10 % Când comutatorul de comandă este acţionat şi până la 5 secunde după eliberarea comutatorului de comandă, apelarea stării de încărcare nu este posibilă.
Page 139 3.11 SJD DRS-6A Modulul anti-praf (accesoriu) Modulul anti-praf SJD DRS6A este utilizat ca accesoriu pentru ferăstrăul pendular Hilti SJD 6-A22. El colectează o mare cotă din praful care se formează şi se poate fixa rapid şi simplu pe ferăstrăul pendular.
Page 140 SJD 6-A22 Nivel presiunii acustice (L 87 dB(A) Insecuritatea pentru nivelul presiunii acustice (K 5 dB(A) Valori totale ale vibraţiilor SJD 6-A22 Valoarea emisiei vibraţiilor la tăierea cu ferăstrăul a plăcilor din lemn (a 5,8 m/s² Insecuritatea la tăierea cu ferăstrăul a plăcilor aglomerate (K) 1,5 m/s²...
Page 141 Aşezarea apărătorii 1. Scoateţi acumulatorul. 2. Introduceţi prin glisare apărătoarea pe aparat prin produs, până când se fixează. Apărătoarea poate fi aşezată numai dacă placa de bază se află în poziţia normală (poziţia de zero grade). Montarea adaptorului pentru aspirare 1.
Page 142 • În caz de deteriorări şi/ sau disfuncţionalităţi, nu puneţi produsul în exploatare. Dispuneţi imediat repararea la centrul de service Hilti. • După lucrările de îngrijire şi întreţinere ataşaţi toate dispozitivele de protecţie şi verificaţi funcţionarea. Pentru o exploatare sigură utilizaţi numai piese de schimb şi materiale consumabile originale. Piese de schimb, materiale consumabile şi accesorii avizate de noi pentru produs găsiţi la centrul dumneavoastră...
Page 143 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Avarie Cauza posibilă Soluţie Pânza de ferăstrău cade în...
Page 144: El Πρωτότυπες Οδηγίες Χρήσης
Aparatele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia aparatele dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. Evacuarea ca deşeu a acumulatorilor Dacă...
Page 145 Αριθμός εμβολισμών χωρίς φορτίο Συνεχές ρεύμα Το προϊόν υποστηρίζει ασύρματη μεταφορά δεδομένων, που είναι συμβατή με τις πλατφόρμες iOS και Android. Επαναφορτιζόμενη μπαταρία Li-Ion Σειρά τύπου επαναφορτιζόμενης μπαταρίας Li-Ion Hilti. Προσέξτε τα στοιχεία στο κεφάλαιο Κατάλληλη χρήση. 2150253 Ελληνικά *2150253*...
Page 146 τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 147 από υψηλές θερμοκρασίες, λάδια, αιχμηρές ακμές ή κινούμενα μέρη. Τα ελαττωματικά ή τα περιστραμμένα καλώδια σύνδεσης αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ▶ Όταν εργάζεστε με το ηλεκτρικό εργαλείο σε υπαίθριους χώρους, χρησιμοποιείτε μόνο καλώδια προέκτασης (μπαλαντέζες), που είναι κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση ενός καλωδίου...
Page 148 εργασία. Η χρήση ηλεκτρικών εργαλείων για εργασίες διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. ▶ Διατηρείτε τις λαβές και επιφάνειες συγκράτησης στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες συγκράτησης δεν επιτρέπουν ασφαλή χειρισμό και...
Page 149 ▶ Μην χρησιμοποιείτε και μην φορτίζετε επαναφορτιζόμενες μπαταρίες, που έχουν χτυπηθεί, έχουν πέσει από ύψος μεγαλύτερο του ενός μέτρου ή έχουν υποστεί άλλου είδους ζημιά. Επικοινωνείτε σε αυτή την περίπτωση πάντα με το σέρβις της Hilti. ▶ Εάν η μπαταρία καίει υπερβολικά όταν την ακουμπάτε, ενδέχεται να έχει υποστεί ζημιά. Τοποθετήστε...
Page 150 σχεδιασμένο για τους συνήθεις σωλήνες ηλεκτρικής σκούπας. Για τη σύνδεση του εύκαμπτου σωλήνα αναρρόφησης με το προϊόν, ενδέχεται να είναι απαραίτητος ένας κατάλληλος αντάπτορας. ▶ Χρησιμοποιείτε για αυτό το προϊόν μόνο τις επαναφορτιζόμενες μπαταρίες Li-Ion της Hilti της σειράς τύπου B 22.
Page 151 Κατάσταση Σημασία 3 LED ανάβουν. Κατάσταση φόρτισης: 50 % έως 75 % 2 LED ανάβουν. Κατάσταση φόρτισης: 25 % έως 50 % 1 LED ανάβει. Κατάσταση φόρτισης: 10 % έως 25 % 1 LED αναβοσβήνει. Κατάσταση φόρτισης: < 10 % Όταν...
Page 152 3.11 SJD DRS-6A Μονάδα αναρρόφησης σκόνης (αξεσουάρ) Η μονάδα αναρρόφησης σκόνης SJD DRS6A χρησιμοποιείται ως αξεσουάρ για τη σέγα της Hilti SJD 6-A22. Συγκεντρώνει ένα μεγάλο ποσοστό της σκόνης που δημιουργείται και μπορεί να στερεωθεί γρήγορα και εύκολα στη σέγα. Μέσα στη μονάδα αναρρόφησης σκόνης είναι ενσωματωμένος ένας ανεμιστήρας...
Page 153 Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από την επίδραση του θορύβου και/ή των κραδασμών, όπως για παράδειγμα: Συντήρηση ηλεκτρικού εργαλείου και εξαρτημάτων, διατήρηση χεριών σε κανονική θερμοκρασία, οργάνωση των σταδίων εργασίας. Τιμές εκπομπής θορύβου SJD 6-A22 Επίπεδο στάθμης ήχου (L 98 dB(A) Ανακρίβεια επιπέδου στάθμης ήχου (K 5 dB(A) Στάθμη...
Page 154 2. Τραβήξτε την μπαταρία από το εργαλείο. Τοποθέτηση δίσκου 1. Αφαιρέστε την επαναφορτιζόμενη μπαταρία. 2. Πιέστε την πριονόλαμα (δόντια προς την κατεύθυνση κοπής) στο τσοκ μέχρι να κουμπώσει. 3. Ελέγξτε εάν έχει ασφαλίσει σωστά η πριονόλαμα, τραβώντας την. Τοποθέτηση καλύμματος 1.
Page 155 Μετά από εργασίες φροντίδας και συντήρησης, τοποθετήστε όλα τα συστήματα προστασίας και ελέγξτε τη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group. 2150253 Ελληνικά *2150253*...
Page 156 ▶ Μετά από μεγαλύτερης διάρκειας αποθήκευση, ελέγξτε πριν από τη χρήση το εργαλείο και τις μπαταρίες για ζημιές. Βοήθεια για προβλήματα Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. Βλάβη Πιθανή αιτία Λύση...
Page 157 Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 158: Tr Orijinal Kullanım Kılavuzu
Orijinal kullanım kılavuzu Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 159 Doğru akım Ürün, iOS ve Android platformları ile uyumlu kablosuz veri aktarımını destekler. Lityum İyon akü Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kullanmayınız.
Page 160 ▶ Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız. Vücudunuzun toprakla teması var ise yüksek bir elektrik çarpması riski söz konusudur. ▶ Elektrikli el aletini yağmurdan veya ıslaklıktan uzak tutunuz. Elektrikli el aletine su girmesi, elektrik çarpması...
Page 161 Akülü el aletinin kullanımı ve çalıştırılması ▶ Aküleri sadece üretici tarafından tavsiye edilen şarj cihazları ile şarj ediniz. Belirli bir akü için uygun olan bir şarj cihazı, başka akülerle kullanılırsa yanma tehlikesi vardır. ▶ Elektrikli el aletlerinde sadece bunun için öngörülen aküler kullanılmalıdır. Başka akülerin kullanılması yaralanmalara ve yanma tehlikelerine yol açabilir.
Page 162 Ürün, piyasada bulunan emme hortumlarına göre tasarlanmış olan isteğe bağlı bir toz emici için çıkartılabilir bir bağlantı ağzıyla donatılmıştır. Emme hortumunu ürüne bağlamak için uygun bir adaptör gerekebilir. ▶ Bu ürün için sadece B 22 tip serisi Hilti Lityum İyon aküler kullanınız. ▶ Bu aküler için sadece C4/36 serisi Hilti şarj cihazları kullanınız.
Page 163 ▶ Bu ürün için sadece (bağlama sapı olarak) T-şaftlı testere bıçakları kullanınız. Olası yanlış kullanım • Ürün dal ve ağaç gövdelerinin kesilmesi için kullanılmamalıdır. • Ürün sağlığa zarar veren maddelerin işlenmesi için kullanılmamalıdır. • Ürün nemli ortamlardaki çalışmalarda kullanılmamalıdır. ▶ Toz modülünün güç kaynağını, kontakların köprülenmesine sebep olabilecek ataçlar, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal cisimlerden uzak tutunuz.
Page 164 3.11 SJD DRS-6A Toz modülü (aksesuar) SJD DRS6A toz modülü Hilti sarkaç hareketli dekupaj testeresi SJD 6-A22 için aksesuar olarak kullanılır. Ortaya çıkan tozu çok büyük bir oranda emer ve hızlı ve kolay bir şekilde sarkaç hareketli dekupaj testeresine sabitlenebilir. Toz modülüne bir emme fanı entegre edilmiştir. Bu fan ayrı bir motor tarafından tahriklenir.
Page 165 Kullanıcıyı ses ve/veya titreşimin etkilerinden koruyacak ek güvenlik önlemleri belirleyiniz, örneğin: Elektrikli el aletinin ve ek aletlerin bakımının yapılması, ellerin sıcak tutulması, iş akışlarının düzenlenmesi. Ses emisyonu değerleri SJD 6-A22 Ses gücü seviyesi (L 98 dB(A) Ses gücü seviyesi için emniyetsizlik (K 5 dB(A) Ses basıncı...
Page 166 Akünün çıkartılması 1. Akünün serbest bırakma düğmelerine basınız. 2. Aküyü aletten çıkartınız. Testere bıçağının yerleştirilmesi 1. Aküyü çıkartınız. 2. Testere bıçağını (dişleri kesme yönüne gelecek şekilde) alet bağlantı yerine iyice yerine oturana kadar bastırınız. 3. Testere bıçağının yerine emniyetli bir şekilde kilitlenmiş olup olmadığını bıçağı yerinden çekerek kontrol ediniz.
Page 167 Görünür tüm parçalarda hasar olup olmadığı ve kumanda elemanlarının sorunsuz şekilde çalıştığı kontrol edilmelidir. • Hasar ve/veya fonksiyon arızaları durumunda ürün çalıştırılmamalıdır. Derhal Hilti servisi tarafından onarılmalıdır. • Bakım ve onarım çalışmalarından sonra tüm koruma tertibatları yerleştirilmeli ve fonksiyonları kontrol edilmelidir.
Page 168 ▶ Aleti ve aküleri çocukların ve yetki verilmeyen kişilerin ulaşamayacağı yerlerde depolayınız. ▶ Uzun süren depolama sonrası kullanmadan önce aletin ve akülerin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza Olası sebepler Çözüm...
Page 169 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! RoHS (Tehlikeli madde kullanımını...
Page 170: ﻴ ﻟ‬ ‫ﺩ
‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬...
Page 171 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 172 ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﺎ ﺣ‬ ‫ﻱ‬ ‫ﺄ ﺑ‬ ‫ﺲ‬ ‫ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﻌ‬ ‫ﺗ‬ ‫ﺯ‬ ‫ﻮ‬ ‫ﺠ ﻳ‬ ‫ﻻ‬ ‫ﺲ‬ ‫ﺒ ﻘ‬ ‫ﻤ‬...
Page 173 ‫ﻦ‬ ‫ﻣ‬ ‫ﺮ ﻴ‬ ‫ﺜ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻞ‬ ‫ﺒ‬ ‫ﻗ‬ ‫ﺔ‬ ‫ﻔ ﻟ‬ ‫ﺎ ﺘ‬ ‫ﻟ ﺍ‬ ‫ء‬ ‫ﺍ ﺰ‬ ‫ﺟ‬ ‫ﻷ ﺍ‬ ‫ﺡ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺇ‬...
Page 174 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﺗ‬ ‫ﻭ ﺃ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ◀ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻊ‬ ‫ﻣ‬ ‫ً ﺎ ﻤ‬ ‫ﺋ ﺍ‬ ‫ﺩ‬ ‫ﻞ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ، ‫ﺗ‬ ‫ﺔ ﻟ‬...
Page 175 ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻊ‬ ‫ﻣ‬ B 22 ‫ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 176 ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﺔ‬ ‫ﻟ‬ ‫ﺎ ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﺕ‬ ‫ﺎ ﺒ‬ ‫ﻤ ﻟ‬ ‫ﺙ‬ ‫ﻼ‬ ‫ﺛ ء‬ ‫ﻲ‬ ‫ﻀ‬ ‫ﺗ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻦ‬...
Page 177 ‫ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﻭ‬ SJD DRS-6A SJD 6-A22 ‫ﻁ‬ ‫ﺍ ﻮ‬ ‫ﺷ‬ ‫ﻷ ﺍ‬ ‫ﻲ‬ ‫ﻟ ﻭ‬ ‫ﺪ‬ ‫ﻨ ﺑ‬ ‫ﺖ‬ ‫ﻛ ﺭ‬ ‫ﻷ ﺍ‬ Hilti ‫ﺭ ﺎ‬...
Page 178 ‫ﺚ‬ ‫ﻌ‬ ‫ﺒ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺞ‬ ‫ﻴ ﺠ‬ ‫ﻀ‬ ‫ﻟ ﺍ‬ ‫ﻢ‬ ‫ﻴ‬ ‫ﻗ‬ SJD 6-A22 ‫ﻞ‬ ‫ﺒ ﻴ‬ ‫ﺴ‬ ‫ﻳ‬ ‫ﺩ‬ ‫ﺕ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺷ‬ ‫ﻯ‬ ‫ﻮ‬ ‫ﺘ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﺒ ﻴ‬...
Page 179 ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺮ‬ ‫ﻔ‬ ‫ﺷ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺝ‬ ‫ﺮ‬ ‫ﺧ ﺃ‬ ‫ﺖ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﺕ‬ ‫ﺍ ﻭ‬ ‫ﺩ‬...
Page 180 ‫ﺧ ﺍ‬ ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻲ‬ ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ء ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﺚ‬ ‫ﻴ ﺣ‬...
Page 181 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 182 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 183: Ja オリジナル取扱説明書
オリジナル取扱説明書文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています...
Page 184 ▶ 製造番号を以下の表に書き写しておいてください。本製品についてヒルティ代理店やサービスセンターへお問い合わせの際には、必ずこの情報をお知らせください。製品データオービタルジグソー SJD 6-A22 製品世代製造番号適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
Page 185 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。 ▶ 電動工具の取扱いに熟練している場合にも、正しい安全対策を遵守し、電動工具に関する安全規則を無視しないでください。不注意な取扱いは、ほんの一瞬で重傷事故を招くことがあります。...
Page 186 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加えられたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F）を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電により、バッテリーが破壊され火災が発生する危険があります。サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。往復運動するソーブレードによる切断に関する安全上の注意 ▶ 作業の実施に伴い先端工具が隠れている電線に接触する可能性がある場合は、電動工具を絶縁されたグリップ面で保持するようにしてください。通電しているケーブルと接触すると、本体の金属部分にも電圧がかかり、感電の危険があります。 ▶ 工具はクランプ、あるいはその他の方法で安定した土台に確実に固定してください。作業材料を手あるいは体で保持しようとすると不安定さが残り、コントロールを失う危険があります。...
Page 187 ソーブレード £ ガードカバー ¡ ブレードホルダー LED ランプソーブレードリリースレバー切屑ガード SJD DRS-6A 集じんモジュール（アクセサリー）の電源正しい使用本書で説明している製品は、手持ち式の充電式オービタルジグソーです。本製品は、プラスチック、木材、金属、石膏ボードおよびファイバーボードを切断するためのものです。本製品には、オプションの集じん機用の取外し可能な接続ピースが装備されています、これは市販の集じん機ホースに対応しています。吸じんホースを本体と接続するには、適切なアダプターが必要になる場合があります。 ▶ 本製品には、必ずHilti の B 22 シリーズの Li-Ion バッテリーを使用してください。 ▶ これらのバッテリーには、必ずHilti の C4/36 シリーズの充電器を使用してください。 ▶ 本製品には、必ず T シャンク（ジグソーブレードホルダー）付きソーブレードを使用してください。 2150253 日本語 *2150253*...
Page 188 考えられる誤った使用 • 本製品は木の枝や丸太の切断には使用できません。 • 本製品は、健康を損なう危険のある母材には使用できません。 • 本製品は、湿気の多い環境での作業には使用できません。 ▶ 電気接点の短絡の原因となるので、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物は集じんモジュール用電源から遠ざけてください。電気接点間が短絡すると、火傷や火災が発生する危険があります。充電状態インジケーターリリースボタンを軽く押すと（最大で抵抗を感じるまで）、LiIon バッテリーの充電状態が表示されます。状態意味 4 個の LED が点灯。充電状態：75 %...100 % 3 個の LED が点灯。充電状態：50 %...75 % 2 個の LED が点灯。充電状態：25 %...50 % 1 個の LED が点灯。充電状態：10 %...25 % 1 個の...
Page 189 切屑ガード本製品には切屑ガードを装備することができます。切屑ガードにより、木材を切断する際に表面から切屑が飛散するのを防止します。 3.10 本体の自動スイッチオフ ON/OFF スイッチが 15 分を経過して押された状態にあると（例：搬送または保管時）、本体は直ちに自動的にオフになります。これによりバッテリーが著しく放電するのを防止します。 3.11 SJD DRS-6A 集じんモジュール（アクセサリー） SJD DRS6A 集じんモジュールはHilti SJD 6-A22 オービタルジグソー用のアクセサリーとして使用するものです。この集じんモジュールは発生する粉じんの大部分を集め、迅速かつ簡単にオービタルジグソーに固定することができます。集じんモジュールにはサクションファンが内蔵されています。このサクションファンは専用モーターから動力を得ます。オービタルジグソーをオンにすると、モジュールはオービタルジグソーのバッテリーから電流を得て作動します。この集じんモジュールは、アスベストが含まれる母材、金属粉じん、ガラス粉じん、カーボンファイバー粉じんを発生する作業には適していません。この集じんモジュールは、湿った爆発の危険のある粉じんや切屑には使用できません。 3.12 本体標準セット構成品ソーブレード付きオービタルジグソー、カバー、集じんアダプター、切屑ガード、取扱説明書、アレンレンチ。その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti センターにお問い合わせいただくか、あるいはwww.hilti.com でご確認ください。...
Page 190 騒音排出値 SJD 6-A22 サウンドパワーレベル (L 98 dB(A) サウンドパワーレベルの不確実性 (K 5 dB(A) サウンドプレッシャーレベル (L 87 dB(A) サウンドプレッシャーレベルの不確実性 (K 5 dB(A) 合計振動値 SJD 6-A22 排出振動値（板材切断）(a 5.8 m/s² 不確実性（クリップボード切断）(K) 1.5 m/s² 排出振動値（金属板切断）(a 5.6 m/s² 不確実性（金属板切断）(K) 1.5 m/s² バッテリーバッテリー作動電圧 21.6 V 作動時の周囲温度 −17 ℃ … 60 ℃...
Page 191 ソーブレードを装着する 1. バッテリーを取り外します。 2. ソーブレードをブレードホルダーに押し込み（歯を切断方向に向ける）かみ合わせます。 3. ソーブレードを引っ張り、しっかりと固定されているか確認します。カバーを取り付ける 1. バッテリーを取り外します。 2. カバーを本体の前にあてがいながら、ロック音されるまで挿入します。カバーは、ベースプレートが通常位置（ゼロ度位置）にある場合にのみ取り付けることができます。集じんアダプターを取り付ける 1. 両方の保持フックの側方がロックされるまで、集じんアダプターを後方からベースプレートへとスライドさせます。 2. 集じん機のホースを集じんアダプターに接続します。ご使用方法本書および製品に記載されている安全上の注意と警告表示に注意してください。集じん装置を使用する集じん装置は粉じんによる負荷を低減し、切断ラインが良く見えるようにして作業の安全性を高め、作業場に撒き散らされる粉じんや切屑の量を大幅に減らします。 1. カバーを取り付けます。 → 頁 185 2. 比較的長い時間にわたって木材やその他の母材を加工する作業で、粉じんがかなり多く出ることが予想される場合は、必ず集じん装置を使用してください。スイッチオン 1. バッテリーを装着します。最初に本体をオンにし、それからバッテリーを本体の固定部に装着した場合、安全機能により本体は始動しません。 2.
Page 192 ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。 • 湿気が入り込まないようにしてください。保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。集じんアダプターを清掃する 1. バッテリーを取り外します。 2. 集じんアダプターを取り外します。 → 頁 186 3. 集じんアダプターを清掃します。 4. 保持フックに損傷がないか確認してください。 5. 集じんアダプターを取り付けます。 → 頁 185 日本語 2150253 *2150253*...
Page 193 ▶ バッテリーを取り外します。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。 ▶ 本体とバッテリーを長距離にわたって搬送した後には、使用の前に損傷がないかチェックしてください。保管上の注意事項注意故障したあるいは液漏れしたバッテリーによる予期しない損傷！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 本体とバッテリーは、できるだけ涼しくて乾燥した場所に保管してください。 ▶ バッテリーを太陽の直射下、ラジエーターの上、窓際等で保管しないでください。 ▶ 本体とバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 本体とバッテリーを長期間にわたって保管した後には、使用の前に損傷がないかチェックしてください。故障時のヒントこの表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。故障考えられる原因解決策ソーブレードが脱落する。ソーブレードが正しくロックされ ▶ ロック手順を繰り返す。ていない。 ▶ ブレードホルダーが完全に開いていて、ソーブレードを抵抗感に抗して押し込むことに注意。クランプシステムが汚れている。 ▶ ブレードホルダーを清掃する。ソーブレードを装着できない。クランプシステムが汚れている。...
Page 194: Ko 오리지널 사용 설명서
Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。バッテリーを廃棄するバッテリーを誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：qr.hilti.com/r5212958 本書の最終ページに RoHS 表にリンクした QR コードがあります。メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 오리지널 사용 설명서 문서 관련 기재사항 본 문서에 대해...
Page 195 본 제품은 무선 데이터 전송을 지원하며, iOS 및 Android 플랫폼과 호환 가능합니다. 리튬이온 배터리 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십...
Page 196 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 197 ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위 에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동 부 위에 말려 들어갈 수 있습니다. ▶ 먼지 제거장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작 동되는지를...
Page 198 ▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 배터리를 인화성 물질과 충분한 거리를 둔 상 태에서 눈에 잘 띄며 불이 잘 붙지 않는 장소에 두십시오. 배터리를 냉각시키십시오. 한 시간 후에도 계속 해서 배터리를 잡기에 너무 뜨거운 경우에는 배터리에 결함이 있을 수 있습니다. Hilti 서비스 센터에 문의 하십시오.
Page 199 본 제품에는 분리식 먼지 흡입기(옵션)용 컨넥터가 장착되어 있으며, 이때 통용되는 흡입 호스를 사용할 수 있 습니다. 흡입 호스를 제품에 연결하려면 적합한 아답타가 필요할 수 있습니다. ▶ 본 제품에는 모델시리즈 B 22의 Hilti 리튬 이온 배터리만 사용하십시오. ▶ 이 배터리에는 Hilti 충전기 C4/36 시리즈만 사용하십시오.
Page 200 섬유 먼지를 흡입에는 적합하지 않습니다. 습하고 폭발성이 있는 먼지 및 칩 잔여물 흡입에 이 먼지제거기를 사용해서는 안 됩니다. 3.12 공급품목 직쏘(톱날 포함), 커버, 흡입 아답타, 칩 보호 가드, 사용 설명서, 알렌키. 해당 제품에 허용되는 기타 시스템 제품은 Hilti 센터 또는 온라인 www.hilti.com에서 확인할 수 있습니다. 한국어 2150253 *2150253*...
Page 201 기술자료 직쏘 SJD 6-A22 정격 전압 21.6V EPTA Procedure 01에 따른 무게(B22⁄8.0 배터리 포함) 3.2kg 스트로크 높이 28mm 공회전 스크로크 (n 75/min … 3,000/min 최대 절단력(목재) 150mm 최대 절단력(알루미늄) 25mm 최대 절단력(비합금 강철) 10mm 절단각(좌측/우측) 0° … 45° 흡입 아답터 외경...
Page 202 작업 준비 주의 돌발적인 작동으로 인한 부상 위험! ▶ 배터리를 끼우기 전에 해당 제품의 전원이 꺼져 있는지 확인하십시오. ▶ 기기 설정 또는 액세서리를 교체하기 전에 배터리를 제거하십시오. 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. 배터리 충전 1.
Page 203 2. 목재 또는 분진 발생 빈도가 높은 소재를 장시간 동안 작업할 경우에는 항상 먼지 포집장치를 사용하십시 오. 스위치 ON 1. 배터리를 삽입하십시오. 기기에 전원이 켜진 후 배터리를 기기 홀더쪽으로 밀 때 기기가 작동되지 않도록 안전 기능을 통해 보호됩니다. 2. 고정 버튼 스위치가 중간 위치에 있는지 확인하십시오. 3.
Page 204 ▶ 기기와 배터리는 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. ▶ 기기 및 배터리를 장시간 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 한국어 2150253...
Page 205 시오. 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. 배터리 폐기 배터리를 부적절하게 폐기함으로 인해 가스 또는 용액이 새어나와 건강상의 피해를 입을 수 있습니다.
Page 206: Zh 原始操作說明
原始操作說明文件相關資訊關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。進口商: 喜利得股份有限公司地址: 新北市板橋區新站路16號24樓22041 電話: 0800-221-036 已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料...
Page 207 型號和序號都標示於型號識別牌上。 ▶ 在下方表格中填入序號。與Hilti代理商或Hilti維修中心聯絡詢問產品相關事宜時，請隨時參考該資訊。產品資訊軌道式線鋸 SJD 6-A22 產品代別序號符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。...
Page 208 人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷害。機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶...
Page 209 吸入粉塵可能會引起過敏及 / 或造成呼吸問題或其他疾病。像是橡木與山毛櫸木材的粉塵已列為致癌物質，尤其是當它們使用調濕塗料（鉻酸鹽、木材防腐劑）時。包含石綿之基材務必由專人處理。 ▶ 請利用工作空檔時休息，並活動您的手指以促進血液循環。長時間暴露在震動下會造成手指、手掌和手腕的血管和神經系統失調。電力安全 ▶ 開始工作前，請先檢查工作區域是否有隱藏的電纜線、瓦斯管或水管。若不小心損壞電纜線，機具外部的金屬零件可能會造成觸電。小心處理與使用電子機具 ▶ 固定工件。以老虎鉗或其他夾緊裝置固定工件會較用手握持更穩固。線鋸的特殊安全須知 ▶ 工作時，請讓身體與本產品隨時保持距離。 ▶ 嚴禁將手放置於鋸片前或鋸片上。 ▶ 請勿切割不明的基材，並確保工件上方與下方的切割線沒有障礙物。 ▶ 進行切割時，請勿將手伸到工件中或握住其下方。電池的使用與保養 ▶ 遵守適用於鋰電池之運送、存放與使用的特別指南。 ▶ 請勿讓電池暴露在高溫下、讓陽光直接照射或接觸火焰。 ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。 ▶ 請勿使用或充電受到機構性衝擊、從高處摔落或有損壞跡象之電池。在此情況下，務必聯絡Hilti維修中心。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請聯絡Hilti維修中心。 2150253 繁體中文 *2150253*...
Page 210 ∙ 軌道調整桿鋸片 £ 接觸防護套防護套 ¡ 鋸片座 LED燈鋸片鬆開桿碎裂防護罩插件 SJD DRS-6A除塵設備組電源（配件）用途本文所述產品為手持充電軌道式線鋸。本機具專為切割塑膠、木材與金屬以及鎖牆板與石膏纖維板。本產品配有選配真空吸塵器 / 除塵軟管的移動式連接頭。此連接頭專用於搭配標準吸塵軟管使用。要將真空吸塵軟連接至本產品，可能需要使用合適的轉接器。 ▶ 本產品限使用B 22系列Hilti鋰電池。 ▶ 上述電池限使用C4/36系列Hilti電池充電器充電。 ▶ 本產品限搭配具有T型握把之鋸片使用。可能發生的誤用 • 請勿使用本產品切割樹枝或樹幹。 • 請勿使用本產品切割具危險性之材料。 • 請勿在濕氣重或潮濕的環境中使用本產品。 ▶ 請讓吸塵設備組的電源遠離會造成短路之物件，例如迴紋針、錢幣、鑰匙、釘子、螺絲，或其他金屬物件。接點短路可能造成燒傷或起火的危險。充電狀態顯示幕每輕按一下電池拆卸鈕，就會顯示鋰電池的充電狀態（只需按到感覺有阻力為止）。狀態意義...
Page 211 位置2 中軌道位置3 高軌道鎖定鈕本鎖定開關有三個位置設定。 • 中間為正常位置：鎖定開關可在其左側或右側。例如，在此位置變可調整衝程率。 On/Off開關可按下或鬆開。 • 鎖定開關僅在左邊：搬運位置（機具無法啟動） On/Off開關會鎖住且無法按下。 • 鎖定開關僅在右邊：機具啟動（完全按下On/Off開關）後，可將鎖定開關向右推將開關鎖在「On」位置。若要解除鎖定，請再按一下On/Off按鈕。碎裂防護罩插件本產品可配備一碎裂防護罩插件。碎裂防護罩插件可在切割時避免木材表面的碎裂情形。 3.10 自動關閉若連續按住On/Off開關超過15分鐘（例如運輸或貯放時不慎誤觸），機具將會自動關閉。這樣可避免電池過度防電。 3.11 SJD DRS-6A除塵設備組（配件） SJD DRS6A除塵設備組為Hilti SJD 6-A22軌道式線鋸之配件。除塵設備組可快速收集大部分產生的粉塵，且能迅速並簡易地安裝至軌道式線鋸等機具上。除塵設備組配備有抽風機。此抽風機由本身的馬達驅動。軌道式線鋸啟動時，除塵設備組將由機具的電池供電。除塵設備組不適用含石綿、金屬粉塵、及玻璃或碳纖粉塵之材料。請勿使用除塵設備組清除潮濕或爆炸性粉塵、碎片或碎屑。 3.12 配備及數量軌道式線鋸含鋸片、防護套、除塵轉接器、碎片防護罩插件、操作說明、內六角扳手。關於產品，您可於當地Hilti中心或網站www.hilti.com查詢其他經過認證的系統產品。 2150253 繁體中文 *2150253*...
Page 212 技術資料軌道式線鋸 SJD 6-A22 額定電壓 21.6 V 重量（依據EPTA Procedure 01），含B22⁄8.0電池 3.2 kg 衝程長度 28 mm 無負載下的衝程率 (n 75 rpm … 3,000 rpm 木材的最大切割效能 150 mm 鋁材的最大切割效能 25 mm 非合金鋼材的最大切割效能 10 mm 切割角度（左 / 右） 0° … 45° 吸塵轉接器外徑 27.5 mm 貯放溫度...
Page 213 工作場所的準備工作注意因意外啟動而受傷的危險！ ▶ 置入電池前，請確認產品已關閉。 ▶ 在調整機具或變更配件前請先將電池拆下。請遵守本文件中與產品上的安全說明和警告。為電池充電 1. 電池充電前，請閱讀充電器的操作手冊。 2. 確認電池的接點和充電器的接點清潔且乾燥。 3. 請使用經認可的充電器對電池充電。置入電池注意有受傷的危險因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池裝入電池托盤，直到聽見咬合時發出的喀啦聲。 3. 請檢查電池是否安裝牢固。卸下電池 1. 按下電池拆卸鈕。 2. 請將電池自充電器卸下。安裝鋸片 1. 卸下電池。 2. 將鋸片（鋸齒朝切割方向）向鋸片座內推直到卡住。 3.
Page 214 開啟開關 1. 置入電池。安全聯鎖裝置可確保機器不會因為打開開關後才將電池裝入機具而意外啟動。 2. 確認鎖定開關位於中央位置。 3. 按下On/Off開關。 4. 若要將開關鎖在「On」位置，請將鎖定開關向右推。 5. 若要鬆開鎖定開關，請再按一下On/Off開關。 ▶ 鎖定開關便會回到中央位置。進刀切割 1. 將軌道調整桿設為位置0。 2. 將基板前緣與工件接觸。 3. 緊握產品並按下On/Off開關。 4. 將產品緊抵住工件並以慢慢降低攻角的方式開始進刀切割。 5. 一旦鋸片穿透工件後，請讓本產品回到其正常作業位置。 ▶ 接著基板便會平放在工作面上。 6. 繼續沿切割線進行切割。關閉開關 ▶ 鬆開On/Off開關。若要將開關鎖在「Off」位置，請將鎖定開關向左推。除塵拆卸吸塵轉接器 1. 將兩個固定扣鉤向內壓。 2. 將吸塵轉接器往後拉從基板上卸下。 3. 將真空吸塵器軟管從吸塵轉接器上拉下。卸下防護套...
Page 215 • 避免電池沾上油脂。 • 只能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 避免濕氣進入。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或網站：選購Hilti認可的備件、耗材和配件。www.hilti.group。清潔吸塵轉接器 1. 卸下電池。 2. 拆卸吸塵轉接器。 → 頁次 208 3. 清潔吸塵轉接器。 4. 確認所有扣鉤均未受損。 5. 安裝除塵轉接器。 → 頁次 207 清潔鋸片 1. 定期將鋸片的樹脂殘留清除。 2. 將鋸片泡在煤油（燈油）或市售樹脂清潔劑中24小時。充電式機具的搬運與貯放搬運...
Page 216: Cn 原版操作说明
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ RoHS（有害物質限制指令）按一下本連結可前往危險物質表：qr.hilti.com/r5212958 您可在文件最後找到QR碼格式的RoHS表連結。製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 4/F, No. 2 Jen Ai Road, Sec. 2, Taipei, 10060 Taiwan Tel. +886 2 2357 9090 原版操作说明文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 •...
Page 217 -小心- 小心！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。取决于产品的符号 1.3.1 产品上的符号产品上可以使用下列符号：空载时的冲数直流电 (DC) 本产品支持无线数据传输，兼容 iOS 和 Android 平台。锂离子电池使用 Hilti 锂离子电池类型系列。请遵守该章节中给出的信息，标题为预期用途。切勿将电池用作敲击工具。 2150253 中文 *2150253*...
Page 218 ▶ 在下表中填写序列号。当与 Hilti 代表或 Hilti 维修中心联系询问产品时，总是需要引用该信息。产品信息轨道动作机动锯 SJD 6-A22 分代号序列号符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
Page 219 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控制本工具。无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。 ▶ 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来人身伤害和火灾。 ▶ 当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或其它小的金属物体，以免造成短路。如果电池端子被短路，则会造成人员烧伤或火灾。...
Page 220 ▶ 固定工件。用老虎钳夹紧或通过一些其他夹紧设备固定工件比用手扶持更加稳固。机动锯的特殊安全说明 ▶ 使用本产品时应务必让其远离您的身体。 ▶ 切勿将手放在锯条前面或上面。 ▶ 切勿锯割未知材料，并保持工件上部和下部的锯割线处无障碍物。 ▶ 切勿在切割期间触碰或握住工件下部。电池的使用与保养 ▶ 请遵守锂离子电池专用运输、储存和使用指南。 ▶ 请勿将电池暴露在高温、阳光直射或明火环境下。 ▶ 请勿拆解、挤压或焚烧电池，也不要让其暴露在 80 °C 以上的高温下。 ▶ 如果电池受到过机械冲击、曾从高处坠落或有损坏迹象，则不得使用本电池或为其充电。在这种情况下，请务必与当地的 Hilti 维修中心联系。 ▶ 如果电池发热烫手，则可能存在故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果 1 小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti维修中心。说明产品概述锁止按钮 “打开/关闭”开关把手冲数调节器姆指旋轮电池充电状态指示灯 &...
Page 221 预期用途所述产品是一款手持充电式轨道动作机动锯。它设计用于切割塑料、木材和金属以及干式墙板和石膏纤维板。本产品配有用于真空吸尘器/除尘软管 (选装) 的可拆卸接头。该接头设计用于安装标准吸入软管。必须使用合适的适配器以将吸尘软管连接至产品。 ▶ 请仅将 Hilti B 22 系列锂离子电池与本产品一起使用。 ▶ 请仅使用 Hilti C4/36 系列电池充电器为这些电池充电。 ▶ 本产品仅限使用配有 T 型刀柄的锯条。可能的误用 • 不允许使用本产品修剪树枝或切割树干。 • 不允许使用本产品切割危险材料。 • 不允许在潮湿环境中使用本产品。 ▶ 确保除尘模块电源远离回形针、硬币、钥匙、钉子、螺钉或其它小的金属物件，它们会导致短路。触点之间短路可能导致灼伤或火灾。充电状态显示区轻轻按下某个释放按钮 (按到能感受到轻微的阻力即止) 之后，会显示锂电池的充电状态。状态含义 4 个 LED 亮起。...
Page 222 仅可在右侧看到锁止按钮：在开启工具 (完全按下“打开/关闭”开关) 后，可将锁止按钮推向右侧，从而将开关锁定在“打开”位置。要解锁开关锁，再次按下“打开/关闭”开关。防裂嵌件本产品配备了防裂嵌件。当进行切割时，防裂嵌件能够防止木材表面发生开裂现象。 3.10 自动关闭如果连续按下“打开/关闭”开关超过 15 分钟 (例如，在运输或存储期间)，则工具将自动关闭。这可防止电池深度放电。 3.11 SJD DRS-6A 除尘模块 (配件) SJD DRS6A 除尘模块是 Hilti SJD 6-A22 轨道动作机动锯的配件。它能够收集产生的大多数粉尘，并能快捷方便地安装到轨道动作机动锯上。除尘模块配备一个吸风扇。该风扇由其自带的电机驱动。当轨道动作机动锯接通时，除尘模块由旋转电锤的电池供电。除尘模块不适用于处理包含石棉、金属粉尘和玻璃或碳纤维粉尘的材料。不允许使用除尘模块吸取潮湿或爆炸性粉尘、碎屑或刨花。 3.12 提供的部件：轨道动作机动锯 (带锯条)、护罩、除尘模块、防裂嵌件、操作说明、内六角扳手。您可以在您当地的 Hilti 中心或通过在线访问 www.hilti.com 找到批准用于您的产品的其它系统产品技术数据轨道动作机动锯...
Page 223 噪声排放值 SJD 6-A22 声功率级 (L 98 dB(A) 声音功率级的不确定性 (K 5 dB(A) 声压级 (L 87 dB(A) 声压级的不确定性 (K 5 dB(A) 总振动量 SJD 6-A22 锯切木板时的振动排放值 (a 5.8 m/s² h，B 锯割胶合板的不确定性 (K) 1.5 m/s² 锯切金属板材时的振动排放值 (a 5.6 m/s² h，M 锯切金属板材时的不确定性 (K) 1.5 m/s²...
Page 224 安装防护装置 1. 拆下电池。 2. 从前侧将防护装置推上电动工具，直到其卡入到位。仅当底座处于正常位置 (零度位置) 时，才可安装防护装置。安装除尘模块 1. 从后侧将吸尘模块沿水平方向推上底座，直到两个锁扣在侧面结合。 2. 将真空吸尘器软管连接至除尘模块。操作请遵守本文档以及产品上的安全说明和警告。使用吸尘器吸尘器可降低粉尘排放，通过提高切割线的可见性增强工作安全性，同时减少工作场所中与粉尘和木屑的接触。 1. 安装防护装置。 → 页码 218 2. 如果需要长期加工会产生高浓度粉尘的木材或材料，请务必使用吸尘器。打开 1. 插入电池。如果在工具打开后安装电池，安全联锁装置可确保工具不会启动，将其在工具上滑入到位即可。 2. 检查并确认锁止按钮处于中间位置。 3. 按下“打开/关闭”开关。 4. 要将开关锁定在“打开”位置，将锁止按钮推向右侧。 5. 要解锁锁止按钮，再次按下“打开/关闭”开关。 ▶ 锁止按钮随即返回到中间位置。切入式锯割 1.
Page 225 注意避免湿气侵入。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。Hilti 批准用于配合产品使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。清洁吸尘适配器 1. 拆下电池。 2. 拆下吸尘适配器。 → 页码 218 3. 清洁吸尘适配器。 4. 检查并确认锁扣完好无损。 5. 安装除尘模块。 → 页码 218 清洁锯条 1. 定期清洁用过的锯条中的树脂沉积物。 2. 将锯条浸没在煤油 (石蜡油) 或市售树脂清洁剂中达 24 小时。...
Page 226 运行约 30 秒。电动工具或电池过热。电气故障。 ▶ 立刻关闭电动工具，拆下电池，进行观察，使其冷却并联系 Hilti 服务部门。废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 维修中心或 Hilti 代表获得更多信息。电池处置电池处置不当可能会造成漏气或漏液，最终导致健康危害。 ▶ 不得通过邮寄方式发送电池！ ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请至 Hilti Store 处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ RoHS (有害物质限制) 单击链接，跳转至有害物质表：qr.hilti.com/r5212958...
Page 227 文档末尾以二维码形式提供指向 RoHS 表的链接。制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。 2150253 中文 *2150253*...
Page 228 中文 2150253 *2150253*...
Page 232 *2150253* 2150253 Hilti = registered trademark of Hilti Corp., Schaan Pos. 2 | 20211012...

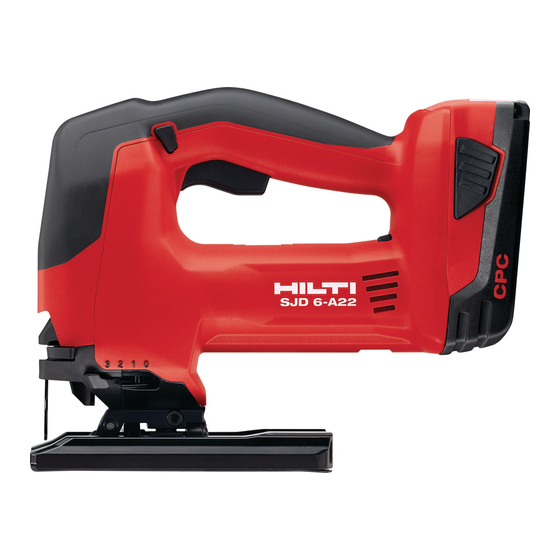

Hilti SJD 6-A22 Original Operating Instructions

Available languages

Quick Links

Related Manuals for Hilti SJD 6-A22

Summary of Contents for Hilti SJD 6-A22

Table of Contents
