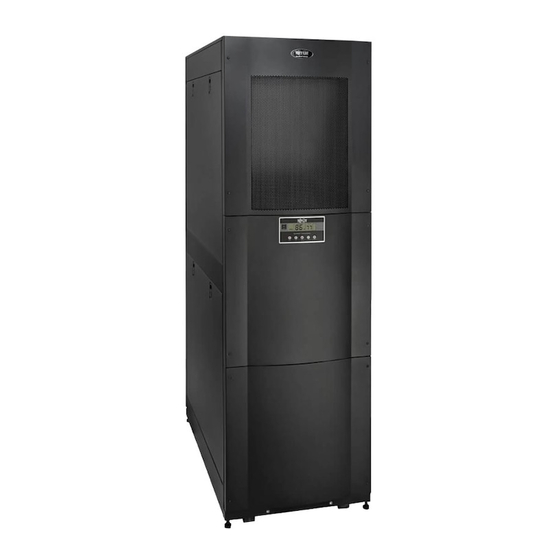

Service Manual
Self-Contained
Air Conditioning Unit
Model: SRCOOL33K
This document is intended for qualified service technicians.
For questions, contact Tripp Lite Technical Support at 773.869.1234 or https://www.tripplite.com/support
The contents in this service manual are subject to change without notice.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2018 Tripp Lite. All rights reserved.
1

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite SRCOOL33K

Summary of Contents for Tripp Lite SRCOOL33K

  • Page 1 Model: SRCOOL33K This document is intended for qualified service technicians. For questions, contact Tripp Lite Technical Support at 773.869.1234 or https://www.tripplite.com/support The contents in this service manual are subject to change without notice. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support...

  • Page 2: Table Of Contents

    Table of Contents 1. Specifications 9. Basic Test Procedure 9.1 Defective Compressor 2. Unit Dimensions 9.1.1 Compressor Wiring Test 3. LCD Control Panel 9.1.2 Ground Test 4. Refrigerant Cycle Diagram 9.1.3 Checking Compressor Efficiency 5. PCB and Wiring Diagrams 9.1.4 Compressor Thermal Overload (Internal) 27 5.1 Circuit Diagram 9.1.5...

  • Page 3: Specifications

    1. Specifications Model SRCOOL33K Nameplate Marking TRIPPLITE Power Supply 1φ, 208~240V/60 Hz Cooling Capacity 33000 Btu/h Cooling Power Consumption 3000W Cooling Rated Current 12.5A Cooling SCE 8.24W/W System Data Refrigerant Type R410A / 2250 g Operation Pressure 3.0~3.5 Mpa Moisture Removal (30oCR H80%) 80.4 L/Day...

  • Page 4: Unit Dimensions

    2. Unit Dimensions 78.4 in. (1991 mm) 42.7 in. (1085 mm) 23.6 in. (599 mm)

  • Page 5: Lcd Control Panel

    3. LCD Control Panel POWER Button: Switch on/off; default standby. MODE Button: Switch between energy saving mode (ENERGY SAVING) and normal mode (NORMAL COOLING). Note: Normal cooling mode is the default setting. When the unit is powered off, hold this button for 3 seconds to switch between Fahrenheit (F) and Celsius (C) temperature units.

  • Page 6: Refrigerant Cycle Diagram

    4. Refrigerant Cycle Diagram The below diagram briefly describes the critical components and their functions combined with the refrigeration system. Cool the air and remove the heat energy from the air Low-pressure gas coolant Low-pressure liquid coolant Evaporator 1) LPS: Monitor the system for 5 one-way valves to Bypass chamber low-pressure faults, such as...

  • Page 7: Pcb And Wiring Diagrams

    5. PCB and Wiring Diagrams 5.1 Circuit Diagram UPPER FAN MOTOR LOWER FAN MOTOR...

  • Page 8: Pcba Diagrams

    5. PCB and Wiring Diagrams 5.2 PCBA Diagrams 5.2.1 Power PCBA The following diagrams are for Tripp Lite part no. 167752T. 5.2.1.1 Power PCBA Schematic...

  • Page 9: Power Pcba Critical Components Layout

    5. PCB and Wiring Diagrams 5.2.1.2 Power PCBA Critical Components Layout Display Inner Temperature Sensor Outer Temperature Sensor Water Full Switch Upper Lower Fan...

  • Page 10: Power Pcba Gerber Layout

    5. PCB and Wiring Diagrams 5.2.1.3 Power PCBA Gerber Layout...

  • Page 11: Display And Control Pcba

    5. PCB and Wiring Diagrams 5.2.2 Display and Control PCBA The following diagrams are for Tripp Lite part no. 167751T. 5.2.2.1 Display and Control PCBA Schematic...

  • Page 12: Display And Control Pcba Lcd And Buttons Layout

    5. PCB and Wiring Diagrams 5.2.2.2 Display and Control PCBA LCD and Buttons Layout 5.2.2.3 Display and Control PCBA Gerber Layout...

  • Page 13: Translator Pcba Schematic

    5. PCB and Wiring Diagrams 5.2.3 Translator PCBA The following diagrams are for Tripp Lite part no. 167788T. 5.2.3.1 Translator PCBA Schematic...

  • Page 14: Translator Pcba Gerber Layout

    5. PCB and Wiring Diagrams 5.2.3.2 Translator PCBA Gerber Layout...
  • Page 15 6. Unit Disassembly 6.1 Removing Side Panels To remove a side panel from the unit, push down the latches to disengage the locks. Then carefully pull the panel out and up to remove from the unit’s frame. Repeat for additional panels. 6.2 Opening the Door Turn the door handle counterclockwise and pull out to open the door.
  • Page 16 6. Unit Disassembly 6.3 PCB Cover Removal To remove the PCB Cover, remove the screws as shown in the diagram below. Screws...
  • Page 17 7. Exploded Diagram and BOM Note: Parts with the RP- prefix can be ordered directly from Tripp Lite. For all other parts, contact Tripp Lite Technical Support at 773.869.1234 or https://www.tripplite.com/support. Index Tripp Lite Part No. Description Qty. / Unit...
  • Page 18 7. Exploded Diagram and BOM Index Tripp Lite Part No. Description Qty. / Unit Sheet Metal - Water Dispenser Cover Sheet Metal - CON Air Duct Supporter D Sheet Metal - CON Left Partition RP-510222 AC Fan Motor Fan Duct Ring...
  • Page 19 7. Exploded Diagram and BOM Index Tripp Lite Part No. Description Qty. / Unit Bypass Value Connecting Pipe RP-40036A Coolant Pressure Sensor LPS RP-40036B Coolant Pressure Sensor HPS 250006 2-Way Valves - Outlet Connecting Pipe 250009 Filter Pipe Condenser Outlet Connecting Pipe...
  • Page 20 7. Exploded Diagram and BOM Index Tripp Lite Part No. Description Qty. / Unit 96A2EC LBL, Rear Door Opening Wrn 969448 LBL, Hot Surface Wrn 969446 LBL, Sharp Edge Wrn 96A2ED LBL, Service Port ID, HP 96A2ED LBL, Service Port ID, LP...
  • Page 21 8. Electronic Function 8.1. Main Features • Function: Cooling only • Modes: Energy Saving (no hot gas bypass) or Normal cooling (with hot gas bypass) • Temperature setting range: Cooling: 63 ~ 86°F (17 ~ 30°C) • Compressor delay function: 3.5 minutes during startup for self-protection •...
  • Page 22 8. Electronic Function 8.4 Main Control Functions The following diagrams show the cooling temperatures in Energy Saving Mode and Normal Mode. 8.4.1 Energy Saving Mode...
  • Page 23 8. Electronic Function 8.4.2 Normal Mode Note: When the compressor is stopped, the COOLING indicator will flash; otherwise it illuminates solid. The default setting temperature, Ts, is 77°F (25°C). The oF or oC indicator will illuminate according to the unit setting in Fahrenheit or Celsius.
  • Page 24 8. Electronic Function 8.5 Fan Speed Switching (Evaporator) The evaporator’s fan speed can be set to HI, MED, LOW and AUTO in Energy Saving Mode (default as AUTO). In Normal Mode, the fan speed is set to AUTO. Note: In automatic mode, the AUTO indicator will illuminate and high, medium or low speed (HI SPEED / MED SPEED / LOW SPEED indicator will illuminate according to the actual fan speed).
  • Page 25 • When ALARM indicators flash, except when the 2-digit temperature setting display shows “E1/E2/E3/E4/E7”, others will be blank in display. 8.9 Memory Function The SRCOOL33K’s memory function stores information on the following: • Power on / off status. • Operational mode (including energy saving or normal cooling).

  • Page 26: Basic Test Procedure

    9. Basic Test Procedure 9.1 Defective Compressor Compressors are single-phase, 208-240V (depending on the model unit). All compressor motors are permanent split capacitor type using only a running capacitor across the start and run terminal. All compressors are internally spring-mounted and externally mounted on rubber isolators. 9.1.1 Compressor Wiring Test Remove the compressor terminal box cover and disconnect wires from terminals.

  • Page 27: Compressor Thermal Overload (Internal)

    9. Basic Test Procedure If the test shows: • Below normal high side pressure, • Above normal low side pressure, • Low temperature difference across coil, Then the compressor valves are faulty; replace the compressor. 9.1.4 Compressor Thermal Overload (Internal) The compressor is equipped with an internal overload.

  • Page 28: Compressor Replacement

    9. Basic Test Procedure 9.2.3 Compressor Replacement The following procedure applies when replacing components in the sealed refrigeration circuit or repairing refrigerant leaks. This includes the compressor, condenser, evaporator, capillary tube, refrigerant leaks, etc. 1. Recover the refrigerant from the system at the high-side service port (HP) and low-side service port (LP). Apply gauge from the service port(s) to an EPA-approved recovery system.

  • Page 29: Refrigerant Charge

    9. Basic Test Procedure 9.2.5 Refrigerant Charge 1. The refrigerant charge is extremely critical. It must be measured carefully and as exact as possible to the nameplate charge. 2. The correct method for charging the rotary is to introduce liquid refrigerant into the high-side service port (HP) of the system with the unit off.

  • Page 30: Capacitor Test

    9. Basic Test Procedure 9.4 Capacitor A run capacitor is wired across the auxiliary and main winding of a single-phase permanent split capacitor motor, such as the compressor and fan motor. A single capacitor can be used for each motor or a dual-rated capacitor can be used for both. The capacitor’s primary function is to reduce the line current while greatly improving the torque characteristics of a motor.

  • Page 31: Temperature Sensor Table

    10. Temperature Sensor Table R25/50=5K Temperature Resistance Voltage Temperature Resistance Voltage Temperature Resistance Voltage Value Value Value °C °F Rt(K) Vh(V) °C °F Rt(K) Vh(V) °C °F Rt(K) Vh(V) 37.432 0.59 7.448 2.01 2.032 3.56 35.558 0.62 7.149 2.06 1.965 3.59 33.788 0.64...

  • Page 32: Troubleshooting

    11. Troubleshooting 11.1 Troubleshooting Table Problem Possible Cause Solution No power displayed on Power failure Check if the power supplier is supplying power to the unit. Check panel or any one of the the power cord and correct if damaged. buttons failure Transformer (discharge Check resistance between the two input/output lines on...
  • Page 33 11. Troubleshooting Problem Possible Cause Solution Compressor will not run Room Temp Sensor Check the temperature setting if not at the coolest (in cooling while fan motor runs mode) or warmest (in heating mode). Set it if not. (continued) Compressor Check the compressor for open circuit or ground.

  • Page 34: Troubleshooting Flowcharts

    11. Troubleshooting 11.2 Troubleshooting Flowcharts 11.2.1 General Troubleshooting Flowchart Power source Power cord No signal Replace problem damaged Water full Repair and Check main PCB light on replacement Abnormal control Check if water Water drainage Abnormal display full or not Connection Micro switch Water full after...

  • Page 35: Electrical System Troubleshooting Flowchart

    11. Troubleshooting 11.2.2 Electrical System Troubleshooting Flowchart Unit not running With E2 signal With E1 signal compressor off compressor off Power source Ambient T1 Connect and EVA coil T2 Power source Repair 220V sensor wire off test sensor wire off Transformer Replace EVA coil T2...
  • Page 36 Modelo: SRCOOL33K Este documento está destinado a técnicos de servicio calificados. Para preguntas, póngase en contacto con servicio técnico de Tripp Lite al 773.869.1234 o https://www.tripplite.com/support El contenido de este manual de servicio está sujeto a cambios sin previo aviso.
  • Page 37 Índice 1. Especificaciones 8.12 Valores Predeterminados de la Unidad Durante el Encendido Después de 2. Dimensiones de la Unidad Pérdida de Energía 3. Panel de Control LCD 9. Procedimiento Básico de Prueba 4. Diagrama del Ciclo del Refrigerante 9.1 Compresor Defectuoso 5.
  • Page 38 1. Especificaciones Modelo SRCOOL33K Marcas de Placa de Identificación TRIPPLITE Fuente de Alimentación 1φ, 208V ~ 240V / 60Hz Capacidad de Enfriamiento 33,000 BTU / h Consumo de Potencia de Enfriamiento 3,000W Corriente Nominal de Enfriamiento 12.5A Enfriamiento SCE 8.24W/W...
  • Page 39 2. Dimensiones de la Unidad 1991 mm [78.4"] 1085 mm [42.7"] 599 mm [23.6"]...
  • Page 40 3. Panel de Control LCD Botón POWER [Alimentación]: Encendido y apagado; predeterminado en espera. Botón MODE [Modo]: Cambia entre el modo de ahorro de energía (ENERGY SAVING) y el modo normal (NORMAL COOLING). Nota: El modo de enfriamiento normal es la configuración predeterminada. Cuando la unidad esté apagada, sostenga este botón por 3 segundos para cambiar entre unidades de temperatura Fahrenheit (F) y Celsius (C).
  • Page 41 4. Diagrama del Ciclo del Refrigerante El siguiente diagrama describe brevemente los componentes críticos y sus funciones combinadas con el sistema de refrigeración. Enfría el aire y retira la energía térmica del aire Gas refrigerante a baja presión Líquido refrigerante a baja presión Evaporador Cámara de 1) LPS: Monitoreo del sistema...
  • Page 42 5. Diagramas del Cableado y PCB 5.1 Diagrama de Circuito PANTALLA PCB BLANCO BLANCO AZUL MOTOR DEL VENTILADOR SENSOR DE TEMPERATURA SUPERIOR NEGRO VERDE / AMARILLO SWITCH DE LLENO DE AGUA SWITCH DE BAJA PRESIÓN SWITCH DE ALTA PRESIÓN VERDE / AMARILLO CONTRATISTA DE CA MOTOR DE MOTOR DE...
  • Page 43 5. Diagramas del Cableado y PCB 5.2 Diagramas PCBA 5.2.1 PCBA de Energía Los siguientes diagramas son para el Nº de parte 167752T de Tripp Lite. 5.2.1.1 Esquema de PCBA de Energía...
  • Page 44 5. Diagramas del Cableado y PCB 5.2.1.2 Distribución de Componentes Críticos de PCBA de Energía Pantalla Sensor de Temperatura Interna Sensor de Temperatura Externa Switch de Lleno de Agua Venti- lador Superior Ventilador Inferior...
  • Page 45 5. Diagramas del Cableado y PCB 5.2.1.3 Diagrama PCBA Gerber de Energía...
  • Page 46 5. Diagramas del Cableado y PCB 5.2.2 PCBA de Pantalla y Control Los siguientes diagramas son para el Nº de parte 167751T de Tripp Lite. 5.2.2.1 Esquema de PCBA de Pantalla y Control...
  • Page 47 5. Diagramas del Cableado y PCB 5.2.2.2 Diagrama del LCD y Botones de PCBA de Pantalla y Control 5.2.2.3 Distribución de PCBA Gerber de Pantalla y Control...
  • Page 48 5. Diagramas del Cableado y PCB Traductor PCBA Los siguientes diagramas son para el Nº de parte 167788T de Tripp Lite. Esquema del Traductor PCBA...
  • Page 49 5. Diagramas del Cableado y PCB 5.2.3.2 Diagrama del Traductor PCBA Gerber...
  • Page 50 6. Desensamble de la Unidad 6.1 Remoción de Paneles Laterales Para quitar un panel lateral de la unidad, presione hacia abajo los pestillos para soltar los seguros. Después jale con cuidado del panel hacia fuera y arriba hasta retirarlo del chasís de la unidad. Repita para los paneles adicionales. 6.2 Apertura de la Puerta Gire la manija de la puerta en sentido opuesto al de las manecillas del reloj y jale para abrir la puerta.
  • Page 51 6. Desensamble de la Unidad 6.3 Remoción de la Cubierta del PCB Para quitar la cubierta del PCB, quite los tornillos como se muestra en el diagrama siguiente. Tornillos...
  • Page 52 7. Diagrama Explotado y Lista de Materiales Note: Las partes con el prefijo RP pueden pedirse directamente en Tripp Lite. Para otras partes, póngase en contacto con el servicio técnico de Tripp Lite al 773.869.1234 o https://www.tripplite.com/support Índice No. de Parte Descripción...
  • Page 53 7. Diagrama Explotado y Lista de Materiales Índice No. de Parte Descripción Cant. / Tripp Lite Unidad 810612 Dispensador de Agua del CON Lámina Metálica - Tapa del Dispensador de Agua Lámina Metálica - Soporte de Conducto de Aire del CON D Lámina Metálica - Partición Izquierda del CON...
  • Page 54 7. Diagrama Explotado y Lista de Materiales Índice No. de Parte Descripción Cant. / Tripp Lite Unidad 250008 Puerto de Servicio / Válvula Cerrada Instalación del Puerto de Servicio 250007 Válvula de Derivación (Distribuidor 5 en 1) Tubería de Conexión de la Válvula de Derivación RP-40036A Sensor de Presión de Refrigerante LPS...
  • Page 55 7. Diagrama Explotado y Lista de Materiales Índice No. de Parte Descripción Cant. / Tripp Lite Unidad 933757 Manual del Usuario PAQUETE PAQUETE 93378C Instrucciones de Desempacado PAQUETE 93378B Manual de Instalación ETIQUETA 969547 Etiqueta de Advertencia para la Clavija de Alimentación (Unidad)
  • Page 56 8. Función Electrónica 8.1. Características Principales • Función: Solo Enfriamiento • Modos: Ahorro de energía (sin derivación de gas caliente) o Enfriamiento normal (con derivación de gas caliente) • Rango de configuración de temperatura: Enfriamiento: 17 °C ~ 30 °C [63 °F ~ 86 °F] •...
  • Page 57 8. Función Electrónica 8.4 Funciones del Control Principal Los siguientes diagramas muestran las temperaturas de refrigeración en modo normal y modo de ahorro de energía. 8.4.1 Modo de Ahorro de Energía Caída de la Temperatura Ambiente Elevación de la Temperatura Ambiente Velocidad del Ventilador en AUTOMÁTICO Velocidad del Ventilador en AUTOMÁTICO Temperatura...
  • Page 58 8. Función Electrónica 8.4.2 Modo Normal Modo de Precisión de Enfriamiento Caída de la Temperatura Ambiente Temperatura Velocidad del Válvula Ambiente Ventilador de 2 vías ALTA CERRADO ENCENDIDO ABIERTO BAJO APAGADO CERRADO Notas: Ts es la temperatura de control; puede configurarse entre 17 ºC y 32 ºC.
  • Page 59 8. Función Electrónica 8.5 Cambio de Velocidad del Ventilador (Evaporador) La velocidad del ventilador del evaporador puede ajustarse a HI, MED, LOW y AUTO [alta, media, baja y auto] en el Modo de Ahorro de Energía (predeterminada como AUTO). En el Modo Normal, la velocidad del ventilador está configurada en AUTO. Nota: En modo automático, se iluminará...
  • Page 60 “E1 / E2 / E3 / E4 / E7”, los otros permanecerán en blanco en la pantalla. 8.9 Función de Memoria La función de memoria del SRCOOL33K almacena información sobre lo siguiente: • Estado de encendido o apagado • Modo de operación (incluyendo enfriamiento normal o de ahorro de energía).
  • Page 61 9. Procedimiento Básico de Prueba 9.1 Compresor Defectuoso Los compresores son monofásicos, 208V ~ 240V (dependiendo del modelo de la unidad). Todos los motores del compresor son del tipo de condensador dividido permanente usando un solo condensador entre las terminales de arranque y operación. Todos los compresores están instalados internamente en resortes e instalados externamente en aisladores de hule.
  • Page 62 9. Procedimiento Básico de Prueba Si la prueba muestra: • Por debajo de la presión del lado de alta normal, • Por arriba de la presión del lado de baja normal, • Bajo diferencial de temperatura a través del serpentín, Entonces las válvulas del compresor están con falla, reemplace el compresor.
  • Page 63 9. Procedimiento Básico de Prueba 9.2.3 Reemplazo del Compresor El siguiente procedimiento se aplica al reemplazar componentes en el circuito de refrigeración sellado o reparación de fugas de refrigerante. Esto incluye el compresor, condensador, evaporador, tubo capilar, fugas de refrigerante, etc. 1.
  • Page 64 9. Procedimiento Básico de Prueba 9.2.5 Carga de Refrigerante 1. La carga de refrigerante es extremadamente crítica. Debe medirse cuidadosamente y tan exacto como sea posible según la carga en la placa de identificación. 2. El método correcto para cargar el compresor rotativo es introducir líquido refrigerante en el puerto de servicio del lado de alta presión (HP) del sistema con la unidad apagada.
  • Page 65 9. Procedimiento Básico de Prueba 9.4 Condensador Un condensador de funcionamiento se conecta entre las bobinas auxiliares y principales de un motor monofásico de condensador dividido permanente, como el motor del compresor y del ventilador. Puede usarse un solo condensador para cada motor o puede usarse para ambos un condensador de especificación doble.
  • Page 66 10. Tabla del Sensor de Temperatura R25/50=5K Temperatura Valor de Voltaje Temperatura Valor de Voltaje Temperatura Valor de Voltaje Resistencia Resistencia Resistencia °C °F Rt(K) Vh(V) °C °F Rt(K) Vh(V) °C °F Rt(K) Vh(V) 37.432 0.59 7.448 2.01 2.032 3.56 35.558 0.62 7.149...
  • Page 67 11. Solución de Problemas 11.1 Tabla de Solución de Problemas Problema Causa Posible Solución: No se muestra energía en el Falla de energía Compruebe si la fuente de alimentación está alimentando la unidad. panel ni falla de cualquiera Compruebe el cable de alimentación y corríjalo si está dañado. de los botones Transformador (descargue el Verifique la resistencia entre las dos líneas de entrada y salida en el...
  • Page 68 11. Solución de Problemas Problema Causa Posible Solución: El compresor no funciona Sensor de Temperatura Compruebe que el ajuste de temperatura no esté en el más frío (en mientras el motor del Ambiente modo de enfriamiento) o más caliente (en modo de calefacción). Si no es así, calíbrelo.
  • Page 69 11. Solución de Problemas 11.2 Diagramas de Flujo de Solución de Problemas 11.2.1 Diagrama de Flujo General de Solución de Problemas Problema de la fuente Cable de alimentación Sin señal Reemplazar de alimentación dañado Luz encendida de Revise la PCB Reparación y lleno de agua principal.
  • Page 70 11. Solución de Problemas 11.2.2 Diagrama de Flujo para Solución de Problemas del Sistema Eléctrico La unidad no funciona Con señal E2 de Con señal E1 de compresor apagado compresor apagado Fuente de ali- Fuente de ali- Cable del sensor Conecte y Cable de sensor T2 del Repa-...
