INSTALLATION

Sie ist vom Fachmann auszuführen. Alle Anschlüsse müssen nach den geltenden Bestimmungen und unter strikter
Beachtung der Unfallverhütungsvorschriften ausgeführt werden (Norm CEI 26-36 - IEC/EN 60974-9).
− Sicherstellen, daß die Speisespannung der auf dem Leistungsschild angegebenen Bemessungsspannung ent-
spricht.
− Bei Installation eines Steckers sicherstellen, daß dieser eine angemessene Bemessungsstromstärke hat und daß
der gelb-grüne Schutzleiter der elektrischen Zuleitung an den Schutzkontakt angeschlossen ist.
ACHTUNG! Die Verlängerungen bis 30 m müssen einen Querschnitt von mindestens 2,5 mm2 haben.

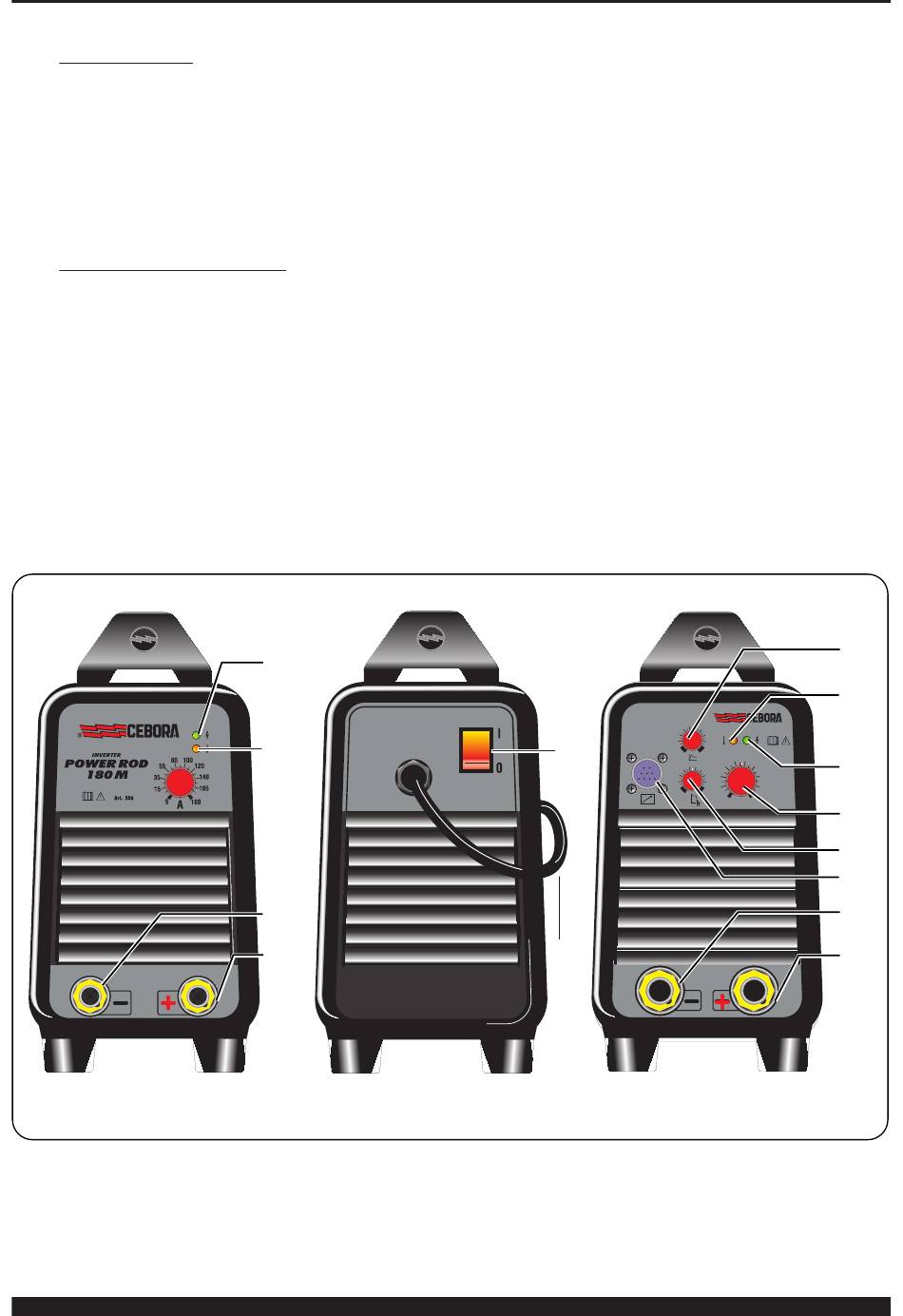

3�1 Beschreibung des Geräts
A) Stromsteller.
B) gelbe led(siehe 2.3).
C) Netzkontroll-led.
D) Ausgangsklemme (-).
E) Ausgangsklemme (+).
F) Schalter.
G) Netzkabel.
H) Steckdose (Art. 520).
I) Zum Einstellen eines Überstroms, der zur Erleichterung
der Lichtbogenzündung aufgeschaltet werden kann. Diese Funktion ist bei den Verfahren MMA und WIG verfügbar (Art.
520).
L) Zum Einstellen eines Überstroms, der die Optimierung des Tropfenübergangs von der Elektrode zum Werkstück
erlaubt. Diese Funktion ist beim WIG-Schweißen nicht aktiviert (Art. 520).
ART. 506
18
C
B
D
E
ART. 506-520
INVERTER
POWER ROD
®
200 M-Cell
5 6
4 4 7
F
3 8
Art. 520
2 9
1 10
55
5 6
4
7
3 8
35
2 9
15
1 10
Þ Þ
G
ART. 520
I
B
C
80 100
120
140
165
5 200 A
A
L
H
D
E
3301012/B
