Summary of Contents for BRV BM 80-171

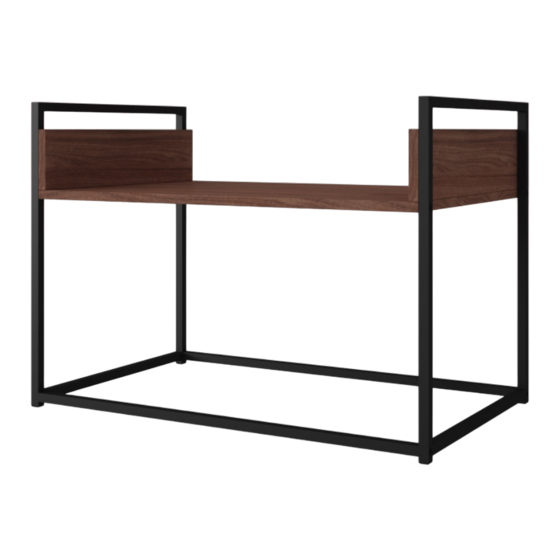

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BM 80-171 COD US: 119AMC152 V : 01...

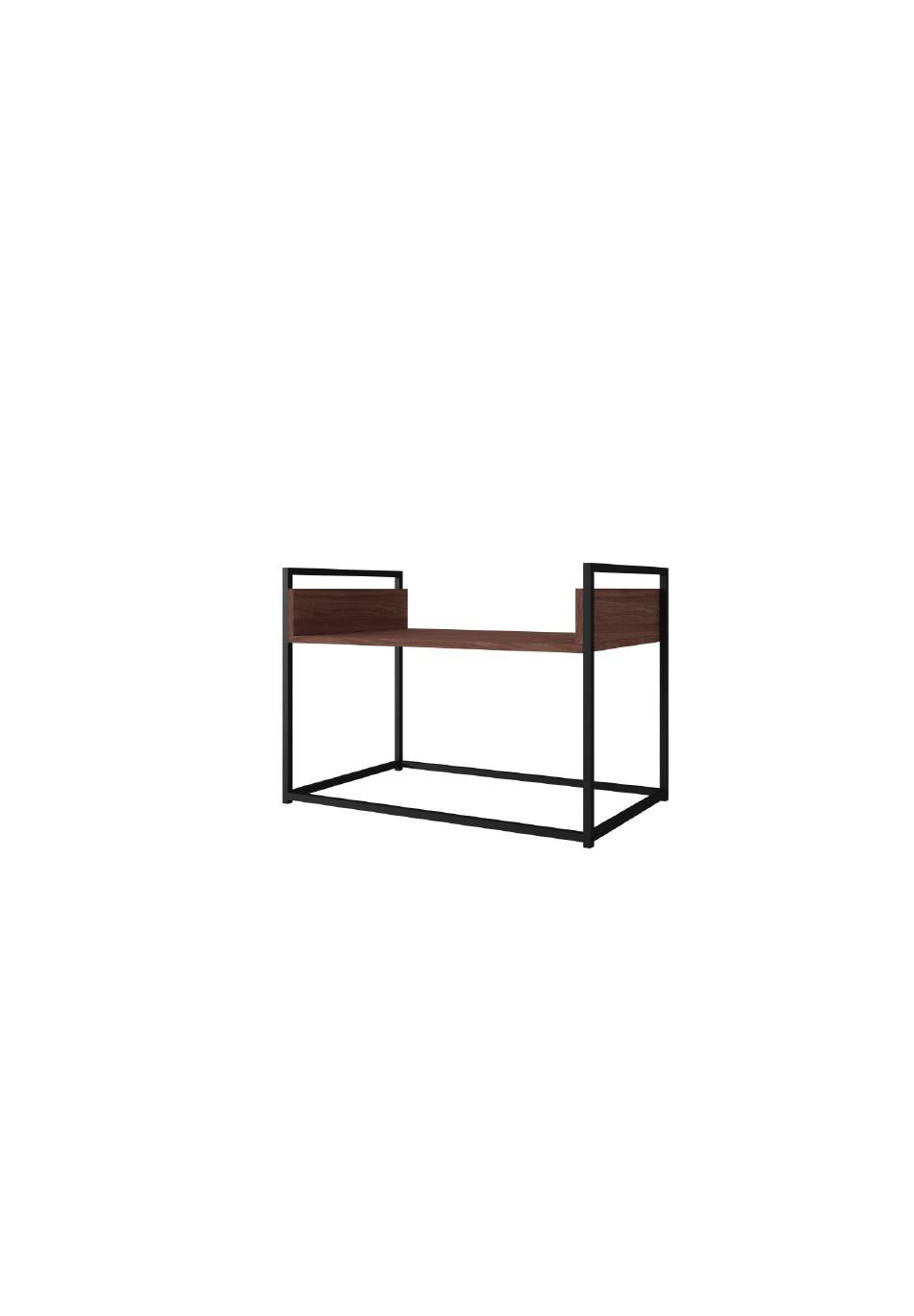

- Page 2 V : 01...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 01...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 705 A: 500 P: 445 mm Dimensions: W: 27.76 H: 16.69 D: 17.52 inches Dimensiones: L: 705 A: 500 P: 445 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BM 80-171 COD US: 119AMC152 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD BASE BASE BASE LATERAL LATERAL LATERAL ESTRUTURA TUBULAR ESTRUTURA TUBULAR ESTRUTURA TUBULAR TRAVESSA TUBULAR TRAVESSA TUBULAR TRAVESSA TUBULAR V : 01...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000715 x 8 EF 000718 x 4 EF 000033 x 4 GIZ x 01 CHALK x 01 TIZA x 01 V : 01...
- Page 8 = 10KG - 22LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000033 nas peças 02. Insert hardware EF 000033 into pieces 02. Añade el herraje EF 000033 en las piezas 02. EF 000033 V : 01...
- Page 9 PASSO 2 / STEP 2 / PASO 2 Conecte as peças 01 02 utilizando a ferragem EF 000715. Connect pieces 01 and 02 using hardware EF 000715. Junte las piezas 01 y 02, utilizando el herraje EF 000715. PASSO 3 / STEP 3 / PASO 3 Fixe a parte montada no passo anterior às peças 03 e 04 utilizando as ferragens EF 000715 e EF 000718.
