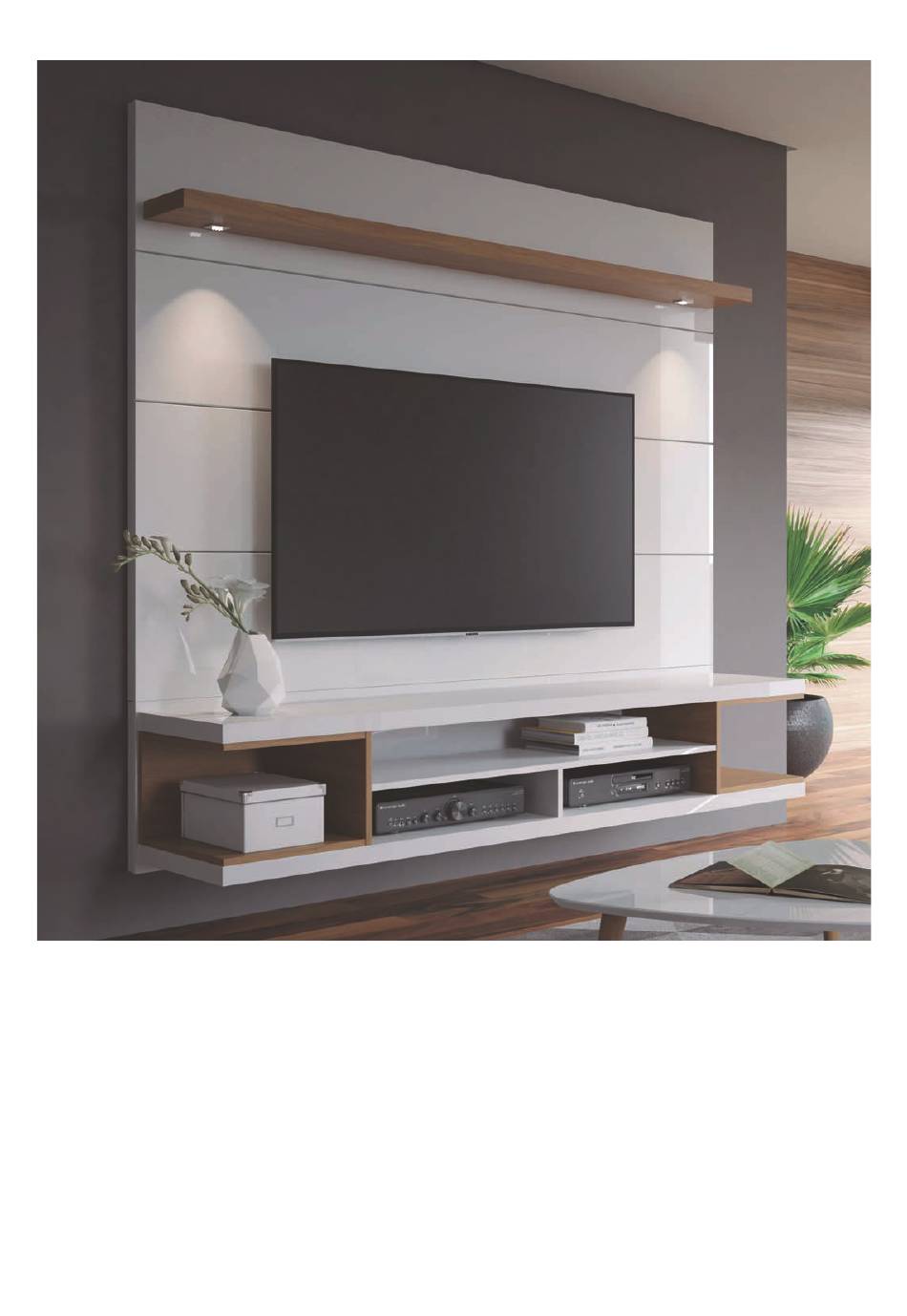

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: 26300 COD US: 27900 V : 01...
- Page 2 Sumário Summary Resumen Introdução Introduction Introducción Antes de começar Before starting Antes de comenzar Evite acidentes Avoid accidents Evitar accidentes Identificação das peças Identifying parts Identificación de las piezas Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Montagem do móvel Furniture assembly Montaje de la mueble Introdução...
- Page 3 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 4 Para identificar o número da peça, verifique o verso da mesma, lá você encontra informações do lote de fabricação, código de identificação do produto e o número da peça. To identify the part number, check its back. There you can find information from the production batch, product reference code and part number.
- Page 5 COD BR: 26300 PEÇA DESCRIÇÃO QUANT. CAIXA PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD CAJA PAINEL SUPERIOR TOP PANEL PANEL SUPERIOR PAINEL SUPERIOR TOP PANEL PANEL SUPERIOR PAINEL CENTRAL CENTRAL PANEL PANEL CENTRAL BOTTOM PANEL PAINEL INFERIOR PANEL INFERIOR PRATELEIRA SHELF ESTANTE...
- Page 6 ACESSÓRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01. PASSA FIO ADESIVO WIRE CHANNEL STICKER ADHESIVO PASAJE DE ALAMBRE 1668 x 36 2088 x 17 0494 x 13 9070 x 6 3557 x 20 4157 x 14 0599 x 13...
- Page 7 =30KG - 66LB =05KG - 11LB PASSO 01 PAINEL INFERIOR / BOTTOM PANEL / PANEL INFERIOR Encaixar 4x4157 e parafusar 8x0160. Encaixar 2x9070 e parafusar 6x3557. 3557 STEP 01 Attach 4x4157 and screw 8x0160. Attach 2x9070 and screw 6x3557. 4157 9070 PASO 01 Montar 4x4157 y atornillar el 8x0160.
- Page 8 SARRAFO / BATTEN / SOPORTE PASSO 02 Passar cola 0348 e posicionar o Sarrafo 40, parafusar 6x3706. 3706 STEP 02 Apply glue 0348 and attach Batten 40, screw 6x3706. PASO 02 Aplicar cola 0348 y montar el soporte 40, atornillar 6x3706. 0348 Utilize a cola PVA antes de aparafusar.
- Page 9 FUNDO NICHO / NICHE BOTTOM / FONDO NICHE PASSO 05 Encaixar cavilhas 4x1668 na Fundo Nicho 25. STEP 05 Insert dowels 4x1668 on Niche Bottom 25. PASO 05 Clavijas de ajuste 4x1668 1668 en Fondo Nicho 25. NICHO LATERAL / NICHE SIDE / NICHO LATERAL PASSO 06 Encaixar cavilhas 4x1668 e parafusar minifix 1x0599...
-
Page 10: Adesivo
DIVISORIA MENOR / SHORT DIVIDER / DIVISION MENOR PASSO 08 Encaixar cavilhas 4x1668 na Divisoria menor 29. STEP 08 Insert dowels 4x1668 on Short Divider 29. PASO 08 Clavijas de ajuste 4x1668 1668 en Division Menor 29. PASSO 09 Encaixar Divisoria 29. Parafusar castanhas 1x0494 e colar 1 adesivo. - Page 11 PASSO 11 Encaixar Laterais 26 no Tampo 23. Parafusar castanhas 2x0494 e colar 2 adesivos. STEP 11 Attach Sides 26 to Top Board 23. Screw nuts 2x0494 and place 0494 2 stickers. PASO 11 ADESIVO Montar las Laterales 26 en la Cubierta 23. STICKER ADHESIVO Atornillar las tuercas 2x0494...
- Page 12 PASSO 14 Encaixar Base 22. Parafusar castanhas 3x0494 e colar 3 adesivos. STEP 14 Attach Base 22. Screw nuts 3x0494 and place 3 stickers. 0494 PASO 14 Montar Base 22. Atornillar las tuercas ADESIVO ADHESIVO STICKER 3x0494 y pegar 3 adhesivos. PASSO 14.1 Parafusar 2x0494.
- Page 13 PASSO 16 Encaixar Panel Inferior 21. Parafusar 10x3527 STEP 16 Attach Bottom Back Panel 21. Screw 10x3527 3527 PASO 16 Montar el Panel inferior 21. Atornillar 10x3527. PAINEL / PANEL / PANEL PASSO 17 Passar cola 0348 e parafusar 16x3706 fixando os sarrafos 17 nos Paineis 12,13, 14 e 15.
- Page 14 PAINEL / PANEL / PANEL PASSO 19 Encaixar 4x9070 e parafusar 12x3557 nos Paineis 12 e 15. STEP 19 Attach 4x9070 and screw 12x3557 in Panels 12 and 15. PASO 19 Montar 4x9070 y atornillar el 12x3557 3557 en el Paneles 12 y 15. 9070 PRATELEIRA / SHELF / ESTANTE PASSO 20...
- Page 15 PRATELEIRA / SHELF / ESTANTE PASSO 21 Encaixar Prateleira 16 Parafusar 6x3527. STEP 21 Attach Shelf 16 Screw 6x3527. PASO 21 Montar Estante 16 Atornillar 6x3527. PASSO 22 Pregar 4x6024 para fixar o fio no Painel STEP 22 Nail 4x6027 to fix the wire on the Back Panel..
- Page 16 Medidas para realizar a furação da parede (em milimetros). Measurement to drill the wall (in millimeters). Medidas para realizar la perforación de la pared (en milímetros). As medidas superiores são referentes ao painel e as medidas inferiores são referentes ao home! The upper measures are related to the panel and the lower measures are related to the Tv stand.
- Page 17 Medidas para realizar a furação da parede (em polegadas). Measurement to drill the wall (in inches). Medidas para realizar la perforación de la pared (en pulgadas). 5.04 As medidas superiores são referentes ao painel e as medidas inferiores são referentes ao home! The upper measures are related to the panel and the lower measures are related to the Tv stand.
- Page 18 PASSO 23 Furar parede com Ø8mm, conforme medidas indicadas antes. Os furos devem estar nivelados. STEP 23 Drill wall with Ø5/16, according measure after. Screw must be leveling. PASO 23 Perforar pared con Ø8mm, de acuerdo con las medidas atraz. Las perforaciones tener que ser nivelado.
- Page 19 PASSO 25 Encaixe Rack na Parede. STEP 25 Attach Stand To the wall. PASO 25 Enganchar el Rack en la pared. CLICK Atenção / Attention / Atención Passar cabos antes de aparafusar passo 26. Pass the cables through the back before following step 26. Lleve el cables antes atornillar paso 26.
- Page 20 Atenção / Attention / Atención Passar cabos antes de encaixar Painel, passo 27. Pass the cables through the back before following step 27. Lleve el cables antes de encajar el panel, paso 27. PASSO 27 Encaixe Painel na Parede. STEP 27 Attach the Panel on the wall.
