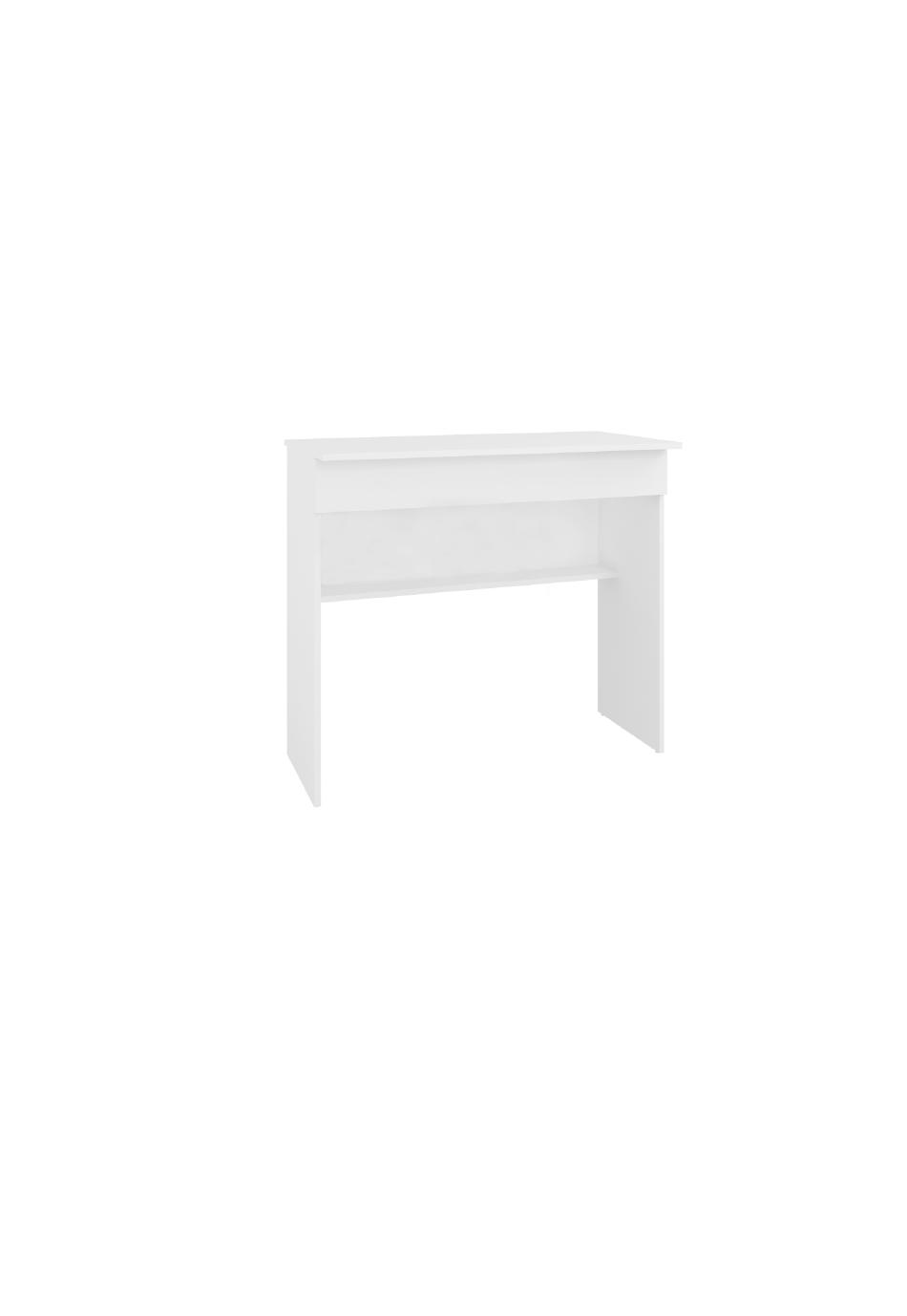

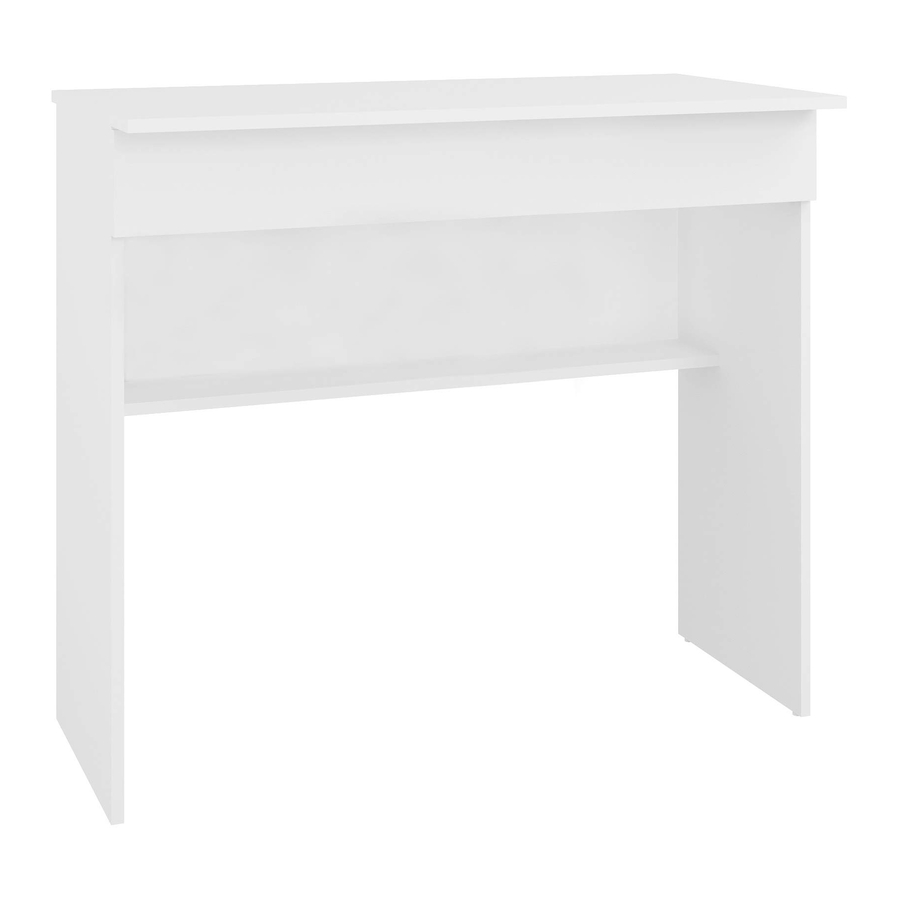

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BHO 21, BPE 21...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 6/19...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 900 A:795 P: 445 mm Dimensions: W: 28.74 H: 37.40 D: 14.57 inches Dimensiones: L: 900 A: 795 P: 445 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BHO 21, BPE 21 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD TAMPO TAPA RIGHT SIDE LATERAL DIREITA LATERAL DERECHA FRENTE GAVETA FRONT DRAWER FRENTE DE CAJÓN TRAVESSA TRAVERSE TRAVESAÑO LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA FUNDO GAVETA BOTTOM DRAWER FONDO CAJÓN...
- Page 7 Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil): A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
- Page 8 = 15KG - 31.1LB = 5KG - 11LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000033 nas peças 02, 06, 07, 20, 21 e 22. Insert hardware EF 000033 into pieces 02, 06, 07, 20, 21 and 22. Añade el herraje EF 000033 en las piezas 02, 06, 07, 20, 21 y 22.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000094 nas peças 01, 02, 07, 21 e 22. Insert hardware EF 000094 into pieces 01, 02, 07, 01 and 22. Añade el herraje EF 000094 en las piezas 01, 02, 07, 21 y 22. EF 000094 PASSO 3 / STEP 3 / PASO 3 Fixe as corrediças nas peças 02 e 07 utilizando a ferragem EF 000106.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Conecte a peça 01 à parte montada no passo anterior, insira a ferragem EF 000216 e gire para apertar. Connect piece 01 to the part assembled in the previous step, insert hardware EF 000216 and turn to tighten. Junte la pieza 01 a la parte armada en el paso anterior, añade el herraje EF 000216 y gire para apretar.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Encaixe a peça 08 entre os espaços especifico nas peças 20 e 22. Fit piece 08 in the specific spaces in pieces 20 and 22. Fije la pieza 08 entre los espacios especificos en las piezas 20 y 22. PASSO 9 / STEP 9 / PASO 9 Conecte a peça 03, insira a ferragem EF 000216 e gire para apertar.
- Page 12 PASSO 11 / STEP 11/ PASO 11 Use o giz para dar o acabamento final ao produto. Use the chalk to give the final finish on the product. Utilice la tiza para dar el acabado final al producto. Chalk Tiza PASSO 12 / STEP 12 / PASO 12 Tapa furos Sticker...
