Gewiss RESTART 90 Series Manual

Hide thumbs Also See for RESTART 90 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Serie 90
RESTART RD
GW 90 971

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RESTART 90 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Gewiss RESTART 90 Series

Summary of Contents for Gewiss RESTART 90 Series

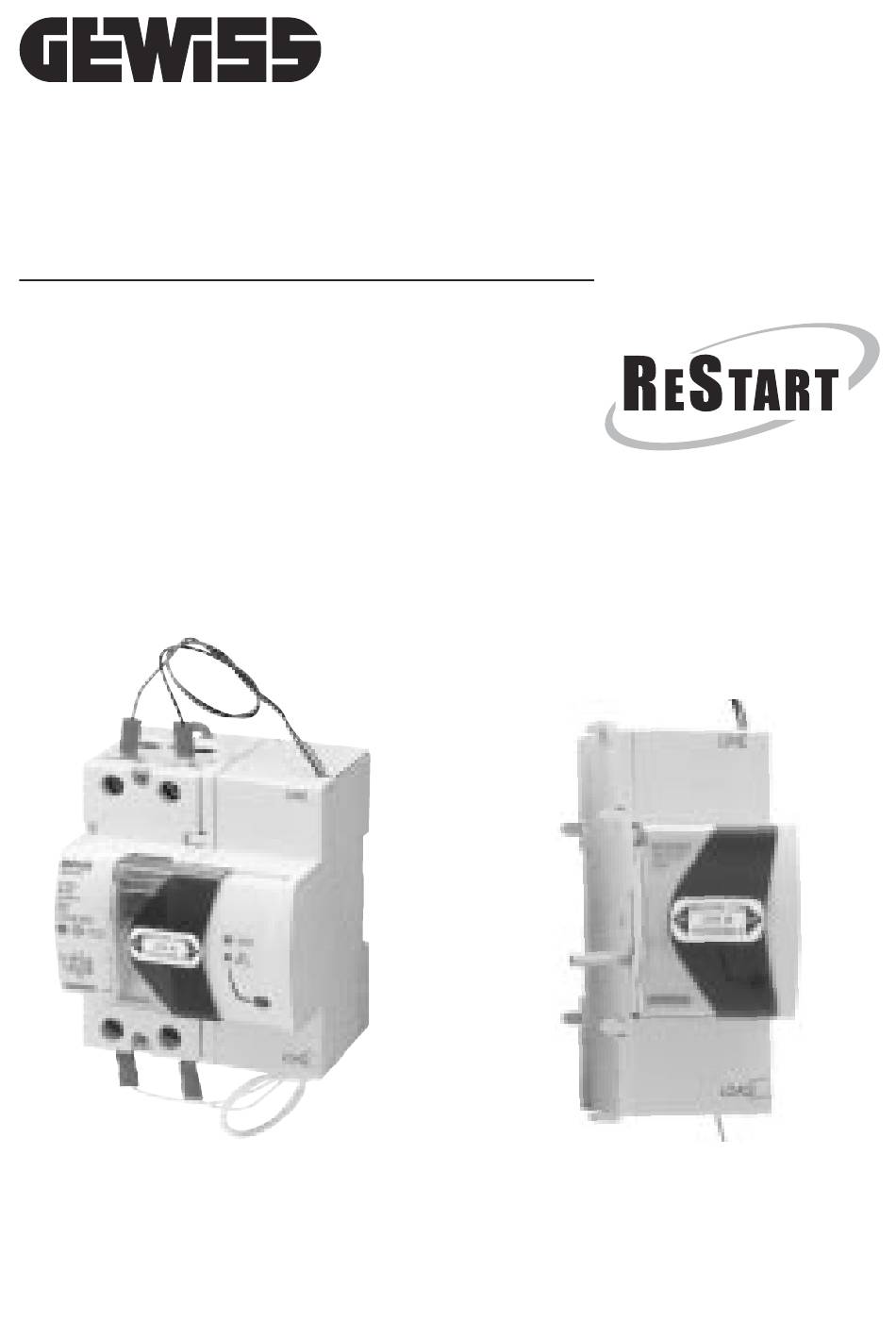

  • Page 1 Serie 90 RESTART RD GW 90 971...

  • Page 2: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Tensione nominale Vn: 230Vac fase/neutro TT e TN Tensione di funzionamento: da 0.85 a 1.1 Vn Durata massima del riarmo: 2 minuti Intervallo minimo tra due chiusure consecutive: 3 minuti Tensione di isolamento verso massa: 2500V Potenza assorbita con interruttore differenziale chiuso: 0 VA Potenza assorbita con RESTART in blocco: 3 VA Temperatura d’impiego: da -5°C a +40°C Le caratteristiche tecniche ed elettriche sono le medesime...

  • Page 3: Avvertenze Per La Sicurezza

    AVVERTENZE PER LA SICUREZZA N.B. Leggere attentamente prima dell’installazione e dell’utilizzo del dispositivo • Intervenire solo ad impianto sezionato e quindi con dispositivo non inserito. • Non accedere ai collegamenti elettrici senza aver tolto tensione all’im- pianto. • Il prodotto non è idoneo all’installazione in reti fase-fase. •...
  • Page 4 INDICE Funzioni di prodotto ................4 • Descrizioni del prodotto ..............5 • Istruzioni per l’uso ................6 • - Funzionamento automatico .............. 6 - Inserimento modalità automatica ..........6 - Riarmo automatico................ 6 - Funzionamento manuale ..............7 - Da automatico a manuale.............. 7 Segnalazione dei led ................
  • Page 5 FUNZIONI DI PRODOTTO La funzione di riarmo consiste nella richiusura automatica dell’interruttore differenziale in caso di sgancio intempestivo per fenomeno elettrico temporaneo (fulmini, perturbazioni, ecc.) Prima di procedere all’azione di richiusura il dispositivo effettua un controllo d’assenza di guasto a terra sul circuito a valle: se viene rilevato un guasto si porta in stato di blocco altrimenti procede alla richiusura.

  • Page 6: Descrizione Del Prodotto

    DESCRIZIONE DEL PRODOTTO Alimentazione Sinottico Led di segnalazione Led di segnalazione Sportello in posizione di funzionamento automatico Alimentazione Sportello in posizione di funzionamento manuale Terminali di verifica impianto Leva di riarmo...

  • Page 7: Istruzioni Per L'uso

    ISTRUZIONI PER L’USO FUNZIONAMENTO AUTOMATICO INSERIMENTO MODALITÀ AUTOMATICA Click! 230V 230V TEST INSERIRE CON INSERIRE CON LEVA IN LEVA IN POSIZIONE I POSIZIONE I Alzare la leva. Far scorrere lo sportello fino a sentire lo (Impianto sotto tensione). scatto (impianto sotto tensione). RIARMO AUTOMATICO: - In caso di guasto temporaneo 230V...

  • Page 8: Funzionamento Manuale

    - In caso di guasto permanente 230V 230V TEST TEST INSERIRE CON INSERIRE CON LEVA IN LEVA IN POSIZIONE I POSIZIONE I 1. Funzionamento normale. 2. Intervento dell’interruttore differenziale. 230V 230V TEST TEST INSERIRE CON INSERIRE CON LEVA IN LEVA IN POSIZIONE I POSIZIONE I 3.
  • Page 9 SEGNALAZIONE DEI LED FRONTALE SEGNALAZIONI CONDIZIONE DISPOSITIVO Funzionamento manuale 230V Dispositivo di riarmo non inserito. INSERIRE CON Interruttore differenziale chiuso. LEVA IN POSIZIONE I Impianto alimentato. Dispositivo di riarmo non inserito. 230V Interruttore differenziale scattato o aperto INSERIRE CON LEVA IN POSIZIONE I intenzionalmente.

  • Page 10: Istruzioni Per L'installazione

    ISTRUZIONI PER L’INSTALLAZIONE MONTAGGIO E CABLAGGIO (solo per GW 90 971) INSTALLAZIONE Prima di effettuare qualsiasi operazione accertarsi che non vi sia tensione nell’impianto. Accoppiare RESTART sul lato destro dell’interruttore differenziale SD facendo particolare attenzione all’inserimento del perno nel foro della maniglia dell’interruttore differenziale (Fig.
  • Page 11 ISTRUZIONI PER L’INSTALLAZIONE A questo punto l’interruttore è 230V installato correttamente. INSERIRE CON LEVA IN È possibile ora chiudere comple- POSIZIONE I tamente lo sportello solo dopo aver alzato la leva in posizione “ I “ Fig. 4 (Fig. 4). Alla prima messa in servizio, far scattare l’interruttore differenziale 230V...
  • Page 12 CARATTERISTICHE TECNICHE SCHEMI D’INSTALLAZIONE Alimentazione dall’alto LINE LOAD Impianto utente Impianto utente Alimentazione dal basso LINE LOAD...
  • Page 13 E N G L I S H RESTART RD Series 90...

  • Page 14: Safety Warnings

    SAFETY WARNINGS N.B. Read carefully before installing and using the device • Only intervene with the system sectioned and so with the device not inserted. • Do not access the electrical connections without having powered down the system. • The product is not suitable for installation in phase-to-phase networks. •...
  • Page 15 INDEX Product functions ................16 • Product description ................ 17 • User instructions ................18 • - Automatic operation ..............18 - Cutting in automatic mode ............18 - Automatic restart ................ 18 - Manual operation ................19 - From automatic to manual ............19 Led signals ..................

  • Page 16: Product Functions

    PRODUCT FUNCTIONS The restart function consists of automatically reclosing the differential switch if it uncouples unexpectedly due to a temporary electrical phenomenon (lightning, disturbances, etc.). Before reclosing, the device makes a check that there is no earthing fault in the circuit downstream: if there is a fault it goes into locked status, otherwise it proceeds with reclosing.

  • Page 17: Product Description

    PRODUCT DESCRIPTION Power supply Synoptic signal LED Signal LED Hatch in the automatic operation position Power supply Hatch in the manual operation position System checking terminals Reset lever...
  • Page 18 USER INSTRUCTIONS AUTOMATIC OPERATION CUTTING IN AUTOMATIC MODE Click! 230V 230V TEST INSERIRE CON INSERIRE CON LEVA IN LEVA IN POSIZIONE I POSIZIONE I Raise the lever. Slide the hatch until a click is heard (system (System powered up). powered up). AUTOMATIC RESTART: - In the case of a temporary fault 230V...

  • Page 19: Manual Operation

    - In the case of a permanent fault 230V 230V TEST TEST INSERIRE CON INSERIRE CON LEVA IN LEVA IN POSIZIONE I POSIZIONE I 1. Normal operation. 2. Differential switch cut-in. 230V 230V TEST TEST INSERIRE CON INSERIRE CON LEVA IN LEVA IN POSIZIONE I POSIZIONE I...

  • Page 20: Led Signals

    LED SIGNALS DEVICE FRONT CONDITION LED SIGNALS Manual operation 230V Restart device not cut in. INSERIRE CON Differential switch closed. LEVA IN POSIZIONE I System powered up. 230V Restart device not cut in. INSERIRE CON Differential switch tripped or opened intentionally. LEVA IN POSIZIONE I System disconnected and sectioned.

  • Page 21: Installation Instructions

    INSTALLATION INSTRUCTIONS ASSEMBLY AND CABLING (only for GW 90 971) INSTALLATION Ensure that the system is powered down before performing any operation. Connect RESTART to the right-hand side of differential switch SD, taking particular care over inserting the pin into the hole in the differential switch handle (Fig.
  • Page 22 INSTALLATION INSTRUCTIONS The switch is correctly installed 230V at this point. INSERIRE CON LEVA IN It is now only possible to close POSIZIONE I the hatch completely after having raised the lever to position “I” Fig. 4 (Fig. 4). At the first start-up, trip the differential switch with the special system 230V checking instrumentation and the...

  • Page 23: Technical Data

    TECHNICAL DATA INSTALLATION DIAGRAMS Power supply from above LINE LOAD User's system User's system Power supply from below LINE LOAD...
