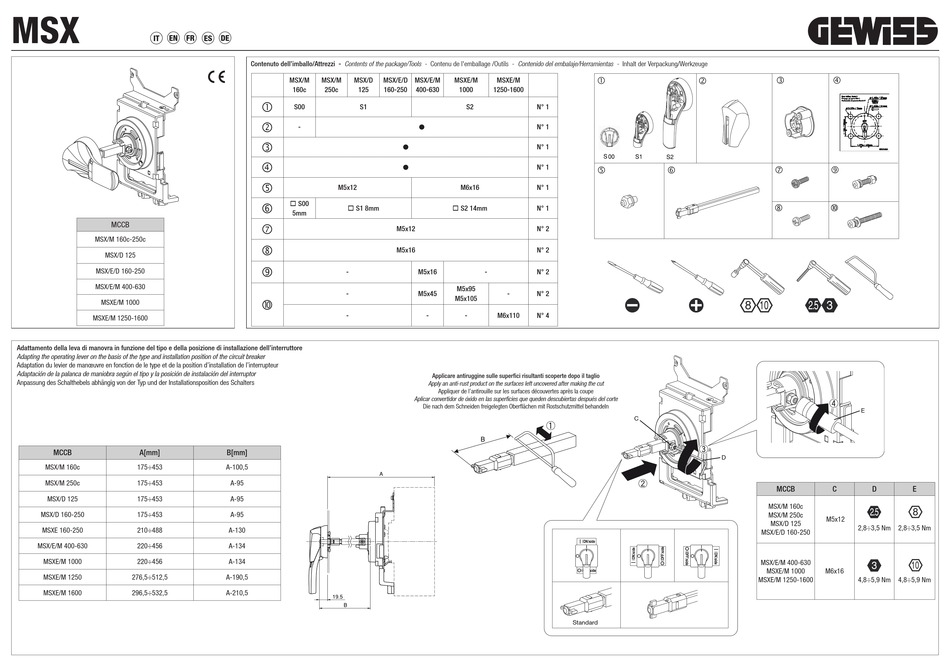

Gewiss MSX/M 160c Quick Start Manual

MSX
IT EN FR
MCCB
MSX/M 160c-250c
MSX/D 125
MSX/E/D 160-250
MSX/E/M 400-630
MSXE/M 1000
MSXE/M 1250-1600
Adattamento della leva di manovra in funzione del tipo e della posizione di installazione dell'interruttore
Adapting the operating lever on the basis of the type and installation position of the circuit breaker
Adaptation du levier de manœuvre en fonction de le type et de la position d'installation de l'interrupteur
Adaptación de la palanca de maniobra según el tipo y la posición de instalación del interruptor
Anpassung des Schalthebels abhängig von der Typ und der Installationsposition des Schalters
MCCB A[mm]
MSX/M 160c 175÷453
MSX/M 250c 175÷453
MSX/D 125 175÷453
MSX/D 160-250 175÷453
MSXE 160-250 210÷488
MSX/E/M 400-630 220÷456
MSXE/M 1000 220÷456
MSXE/M 1250 276,5÷512,5
MSXE/M 1600 296,5÷532,5
ES DE
Contenuto dell'imballo/Attrezzi - Contents of the package/Tools - Contenu de l'emballage /Outils - Contenido del embalaje/Herramientas - Inhalt der Verpackung/Werkzeuge
MSX/M MSX/M MSX/D
160c 250c 125

S00 S1

-



M5x12
 S00

 S1 8mm
5mm



-
-

-
B[mm]
A-100,5
A-95
A-95
A-95
A-130
A-134
A-134
A-190,5
A-210,5
MSX/E/D MSX/E/M MSXE/M MSXE/M
160-250 400-630 1000 1250-1600
S2 N° 1
N° 1

N° 1

N° 1

M6x16 N° 1
 S2 14mm N° 1
M5x12 N° 2
M5x16 N° 2
M5x16 - N° 2
M5x95
M5x45 - N° 2
M5x105
- - M6x110 N° 4
Applicare antiruggine sulle superfici risultanti scoperte dopo il taglio
Apply an anti-rust product on the surfaces left uncovered after making the cut
Appliquer de l'antirouille sur les surfaces découvertes après la coupe
Aplicar convertidor de óxido en las superficies que queden descubiertas después del corte
Die nach dem Schneiden freigelegten Oberflächen mit Rostschutzmittel behandeln
c d
g h
C
D
Standard
e f
i k
j l
E
MCCB C D E
MSX/M 160c
MSX/M 250c
M5x12
MSX/D 125
2,8÷3,5 Nm 2,8÷3,5 Nm
MSX/E/D 160-250
MSX/E/M 400-630
MSXE/M 1000 M6x16
MSXE/M 1250-1600 4,8÷5,9 Nm 4,8÷5,9 Nm
