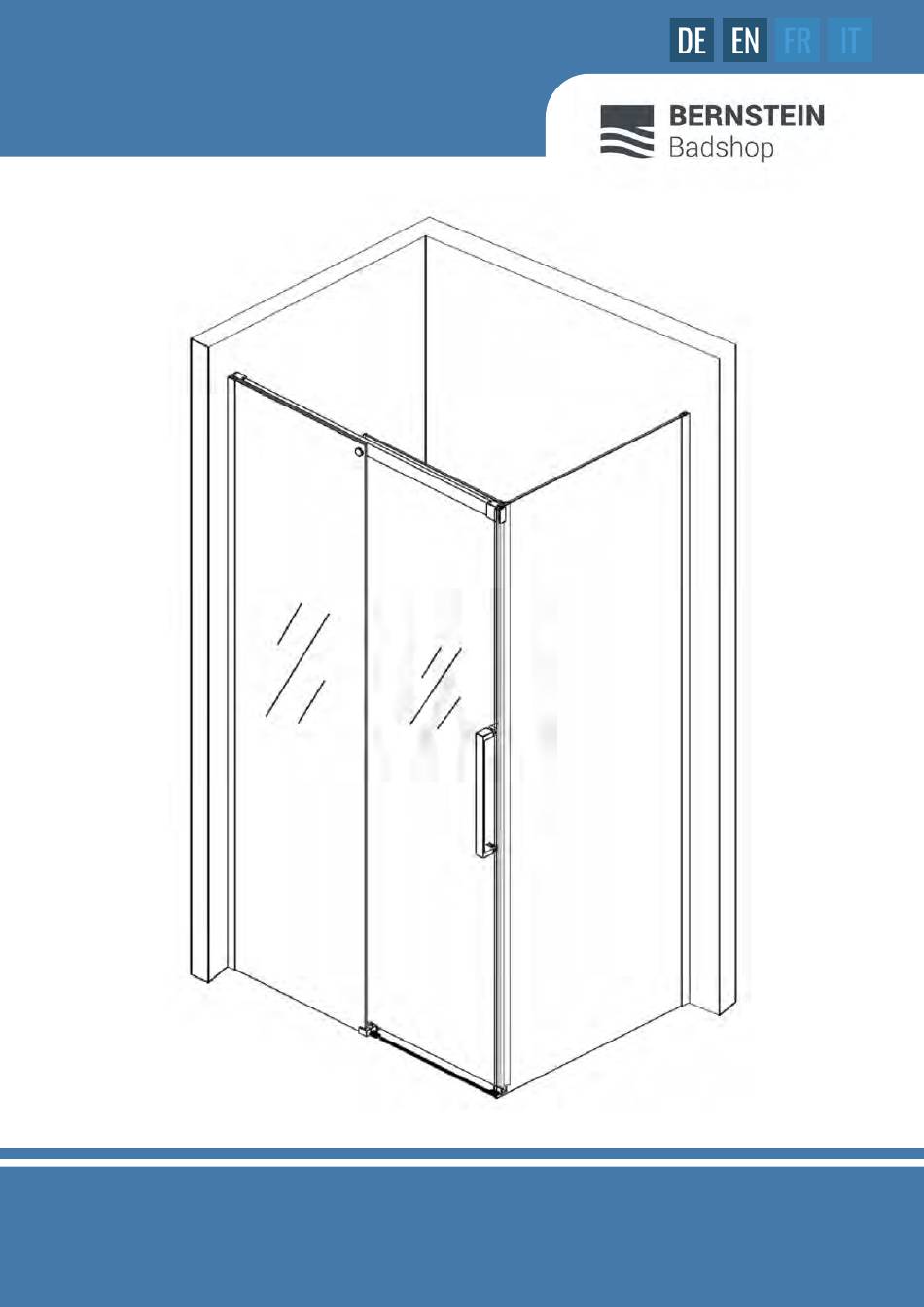

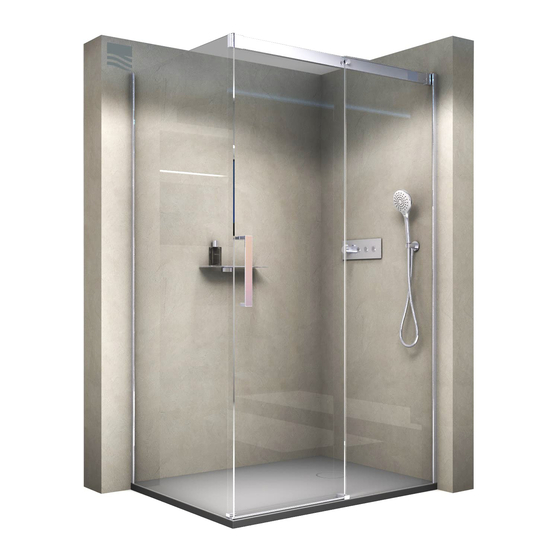

- Page 1 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX mit und ohne Seitenwand CORNER SHOWER / SHOWER NICHE DX906 FLEX with and without side wall MONTAGEANLEITUNG - III / 2021 ASSEMBLY INSTRUCTIONS...
-
Page 2: Installation Instruction
ECKDUSCHE / NISCHENDUSCHE DX906 FLEX MONTAGEANLEITUNG INSTALLATION INSTRUCTION Schiebetür für Nischendusche Sliding door for shower niche Links / Left Rechts / Right Schiebetür mit Seitenwand Sliding door with side wall ►Beginnen Sie mit Seite 12 ►Start on page 12 Links / Left... -
Page 3: Montage- Und Installationsanleitung
SHOWER NICHE DX906 FLEX MONTAGE- UND INSTALLATIONSANLEITUNG ASSEMBLY AND INSTALLATION Bevor Sie beginnen: ACHTUNG Before you start: ATTENTION Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Please read these instructions carefully befor starting the Sie mit der Installation beginnen. Eine fehlerhafte Montage installation. -
Page 4: Items Included In The Delivery
ECKDUSCHE / NISCHENDUSCHE DX906 FLEX LIEFERUMFANG ITEMS INCLUDED IN THE DELIVERY TEIL# BEZEICHNUNG MENGE PART# DESCRIPTION Türanker A Door support anchor A Türglas Glass door Gummidichtung A Rubber seal A Feststehendes Glas Fixed glass Wandprofil Wall profile Halterung Führungsschiene Wandseite... -
Page 5: Assembly Material
SHOWER NICHE DX906 FLEX LIEFERUMFANG PACKAGE CONTENT FRAME MONTAGEMATERIAL ASSEMBLY MATERIAL 4 x 30 mm Ø 6 x 38 mm 4 x 16 mm 4 x 30 mm 11 x 2,5 mm / 4 mm Bestimmen Sie die Installationsrichtung... - Page 6 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Installation des Wandprofils Installation oft he wall profile Platzieren Sie das 10 - 15 mm Türelement gesichert innerhalb der Kabine. Place the door element securely inside the shower enclosure. Oberkante bündig mit dem Profil Top edge flush with...
- Page 7 SHOWER NICHE DX906 FLEX Vorbereitung der oberen Schiene Prepareation of the top rail 2,5 mm 2,5 mm 2,5 mm Installation der feststehenden Seite Installation of the fixed side Klebestreifen Adhesive strip 3 mm 2,5 mm...
- Page 8 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Installation Spritzschutz unten Installation of the lower splash guard Installation der Schiebetür Hinweis: Bevor die bewegliche Tür in den oberen Balken gehängt wird, drehen Sie mit einem Schraubendreher die Puffer an den beiden Enden der Führungsschiene von der Position A in die Position B.
- Page 9 SHOWER NICHE DX906 FLEX Installation der Duschtürrollen Entfernen Sie den roten Kleber und kleben Sie die Dämpfer in die Löcher an der Oberseite der Glastür. Installation of the shower door rollers Remove the red adhesive trip and glue the dampers in the holes on the upper side of the glass door.
- Page 10 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Den Türgriff und die Schienenarretierung einbauen. Durch Einbau der Abdeckung des Rades K kann die Höhe der beweglichen Tür B so eingestellt werden, dass der optimale Dichtungseffekt erreicht wird. Installation of the door handle and rail locking.
- Page 11 SHOWER NICHE DX906 FLEX Abdichten der Duschkabine Stellen Sie sicher, dass die Duschtür gut schließt und sich leichtgängig öffnen lässt. Tragen Sie Silikon um die Außenseiten der Wandschienen, der feststehenden Glaswand und der unteren Stützstange auf. Lassen Sie das Silikon unbedingt 24 Stunden trocknen.
- Page 12 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX MONTAGEANLEITUNG INSTALLATION INSTRUCTION Schiebetür mit Seitenwand Sliding door with side glass element als Erweiterung zur Dusche as an extension to the shower Links / Left Rechts / Right Profilanpassungen Profile Adjustments W1 min - max...
- Page 13 SHOWER NICHE DX906 FLEX LIEFERUMFANG ITEMS INCLUDED IN THE DELIVERY TEIL# BEZEICHNUNG MENGE PART# DESCRIPTION Wandprofil Wall Profile Dichtung Seal Seitenwand Side panel Abdeckung Cover STÜCKLISTE DETAIL PARTS LIST MONTAGEMATERIAL ASSEMBLY MATERIAL 4 x 30 mm Ø 6 x 38 mm 11 x Für die Montage sind zwei Personen erforderlich...
- Page 14 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Installation des Seitenwandprofils Installation of the side wall profile Klebestreifen Adhesive strip 100 mm Installation des Wandprofils Installation of the wall profile Oberkante bündig mit dem Profil Top edge flush with Senkrecht the profile Vertical...
- Page 15 SHOWER NICHE DX906 FLEX Installation der Halterungen für die oberen Schiene Installation of the brackets for the top rail Fahren Sie nun fort wie ab Seite 2 beschrieben. Continue as described on page 2. ►Einbau einer Nischendusche ►Installation of a shower niche...
