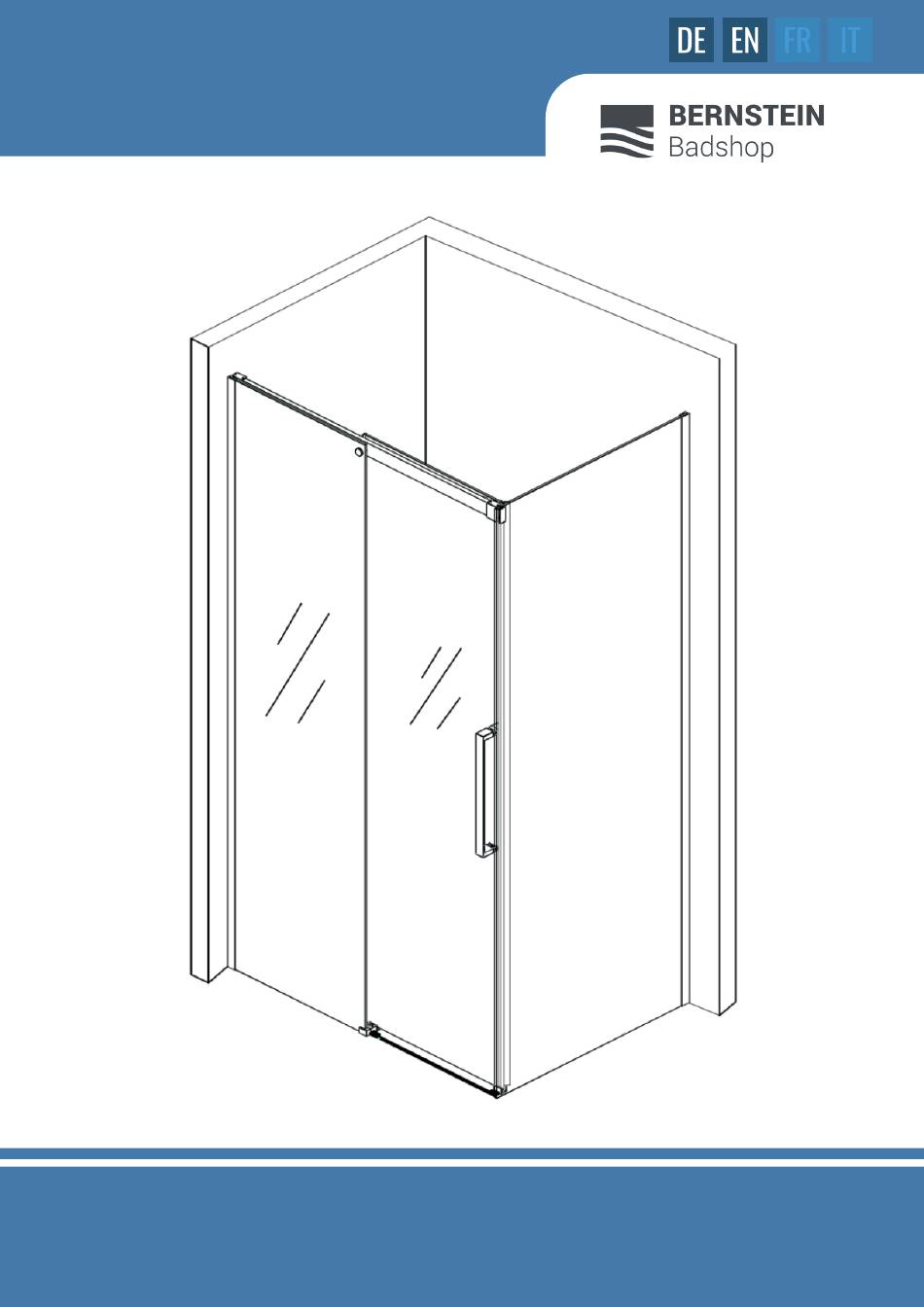

- Page 1 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX mit und ohne Seitenwand CORNER SHOWER / NICHE SHOWER DX906 FLEX with and without side wall MONTAGEANLEITUNG - IIII / 2020 ASSEMBLY INSTRUCTIONS...
-
Page 2: Installation Instruction
ECKDUSCHE / NISCHENDUSCHE DX906 FLEX MONTAGEANLEITUNG INSTALLATION INSTRUCTION Schiebetür für Nischendusche Sliding door for niche shower Links / Left Rechts / Right Schiebetür mit Seitenwand Sliding door with side wall ►Beginnen Sie mit Seite 12 ►Start with page 12 Links / Left... -
Page 3: Benötigte Werkzeuge
NICHE SHOWER DX906 FLEX MONTAGE- UND INSTALLATIONSANLEITUNG ASSEMBLY AND INSTALLATION GUIDE Bevor Sie beginnen: ACHTUNG Before you start: ATTENTION Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Please read these instructions through carefully before Sie mit der Installation beginnen. Eine fehlerhafte Montage you start the installation. -
Page 4: Package Content
ECKDUSCHE / NISCHENDUSCHE DX906 FLEX LIEFERUMFANG PACKAGE CONTENT TEIL# BEZEICHNUNG MENGE PART# DESCRIPTION Türanker A Door Support Anchor A Türglas Door Glass Gummidichtung A Rubber seal A Feststehendes Glas Fixed panel Wandprofil Wall jamb Halterung Führungsschiene Wandseite Fixed Glass Aluminium... -
Page 5: Hardware Content
SLIDING SHOWER DOOR DX906 LIEFERUMFANG PACKAGE CONTENT FRAME MONTAGEMATERIAL HARDWARE CONTENT 4 x 30 mm Ø 6 x 38 mm 4 x 16 mm 4 x 30 mm 11 x 2,5 mm / 4 mm Bestimmen Sie die Installationsrichtung Profilanpassungen Determine the installation direction Profile Adjustments... - Page 6 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Installation des Wandprofils Install the wall jamb 10 - 15 mm Platzieren Sie das Türelement gesichert innerhalb der Kabine. Place the door panel securely inside the cabin. Oberkante bündig mit dem Profil flush with the profile...
- Page 7 SLIDING SHOWER DOOR DX906 Vorbereitung der oberen Schiene Prepare the top rail 2,5 mm 2,5 mm 2,5 mm Installation der feststehenden Seite Install the fixed panel Klebestreifen Tear tape 3 mm 2,5 mm...
- Page 8 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Installation Spritzschutz unten Install the bottom anti-water aluminum strip Installation der Schiebetür Hinweis: Bevor die bewegliche Tür in den oberen Balken gehängt wird, drehen Sie mit einem Schraubendreher die Puffer an den beiden Enden der Führungsschiene von der Position A in die Position B.
- Page 9 SLIDING SHOWER DOOR DX906 Installation der Duschtürrollen Entfernen Sie den roten Kleber und kleben Sie die Dämpfer in die Löcher an der Oberseite der Glastür. Installation of the rollers Remove the red glue and glue the dampers into the holes on the top of the glass door.
- Page 10 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Den Türgriff und die Schienenarretierung einbauen. Durch Einbau der Abdeckung des Rades K kann die Höhe der beweglichen Tür B so eingestellt werden, dass der optimale Dichtungseffekt erreicht wird. Install the door handle and anti-jump shaft.
- Page 11 SLIDING SHOWER DOOR DX906 Abdichten der Duschkabine Stellen Sie sicher, dass die Duschtür gut schließt und sich leichtgängig öffnen lässt. Tragen Sie Silikon um die Außenseiten der Wandschienen, der feststehenden Glaswand und der unteren Stützstange auf. Lassen Sie das Silikon unbedingt 24 Stunden trocknen. Install the seals on both sides of the sliding door.
- Page 12 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX MONTAGEANLEITUNG INSTALLATION INSTRUCTION Schiebetür mit Seitenwand Sliding door with side glass element als Erweiterung zur Dusche as an extension to the shower Links / Left Rechts / Right Profilanpassungen Profile Adjustments W1 min - max...
- Page 13 SLIDING SHOWER DOOR DX906 LIEFERUMFANG PACKAGE CONTENT TEIL# BEZEICHNUNG MENGE PART# DESCRIPTION Wandprofil Door Support Anchor A Dichtung Door Glass Seitenwand Side fixed glass Abdeckung STÜCKLISTE DETAIL PACKAGE CONTENT FRAME MONTAGEMATERIAL HARDWARE CONTENT 4 x 30 mm Ø 6 x 38 mm 11 x Für die Montage sind zwei Personen erforderlich Two people are required for assembly...
- Page 14 ECKDUSCHE / NISCHENDUSCHE DX906 FLEX Installation des Seitenwandprofils Installation of the side wall profile Klebestreifen Tear tape 100 mm Installation des Wandprofils Install the wall jamb Oberkante Senkrecht bündig mit dem Profil Vertical flush with the profile...
- Page 15 SLIDING SHOWER DOOR DX906 Installation der Halterungen für die oberen Schiene Install both top rail brackets Fahren Sie nun fort wie ab Seite 2 beschrieben. Now continue as described on page 2. ►Einbau einer Nischendusche ►Installation of a niche shower 24 Stunden 24 hours Abdichten der Duschkabine...
