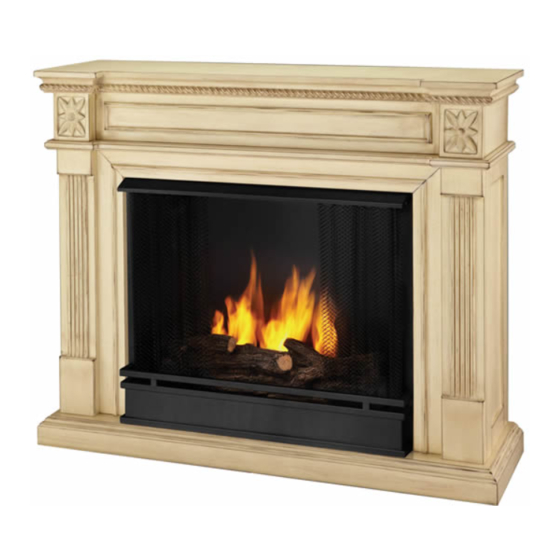

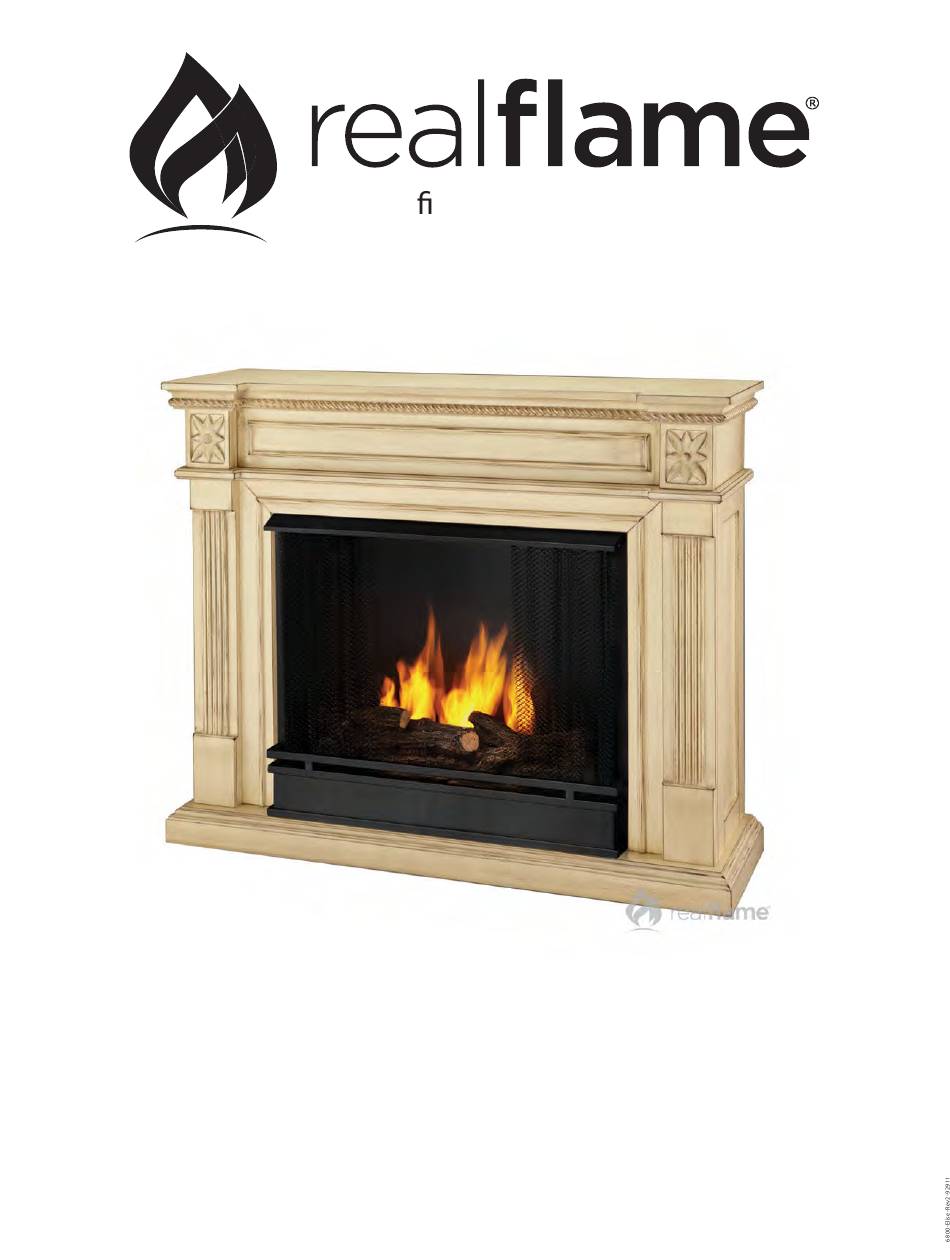

- Page 1 Lot: _________________ gel replaces and accessories Model # 6800 Elise Fireplace...
-
Page 2: Care And Cleaning
Helpful Tips for Assembly Before assembly carefully unpack and check for each replace piece and necessary hardware IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. -
Page 3: Parts List
PARTS LIST Number Description Dark Antique Quantity Mahogany White Mantel Top 68000501 68001301 Top Side Panel 68000502 68001302 Top Front Panel 68000503 68001303 Top Center Panel 68000504 68001304 Center Trim Panel 68000505 68001305 Upper Firebox Trim 68000506 68001306 Left Firebox Trim 68000507 68001307 Right Firebox Trim... - Page 4 STEP 1 - Attach Left Firebox Trim (7) to Front Left Panel (9) using two screws (B). - Attach Right Firebox Trim (8) to Front Right Panel (10) using two screws (B). Bottom STEP 2 - Join Side Panels (11) to the assembled Front panels as shown using three wooden dowels (A) per side.
- Page 5 STEP 3 - Place the Base (12) on a at surface. - Screw four 3-in-1 bolts (C) into the inserts in Base (12) as shown. - Place wooden dowels (A) into remaining holes in Base (12). - Attach the previously assembled Front/Side Panels to base using four ex-center ttings (D).
- Page 6 STEP 4 - Insert Long 3-in-1 ttings (I) into the Side Panels and Upper Firebox Trim and secure with three Ex-center ttings (D). - Place Long Wooden Dowels (J) into remaining holes in tops of all panels skipping the center holes in the Front Panels.
- Page 7 STEP 5 - Using two Short Wooden Dowels (A) t together Front Top Panel (3) and Top Side Panel (2). - Place assembled parts onto the mantel as indicated below and secure Top Side Panel with one ex-center tting (D).
- Page 8 STEP 6 - Install three Short 3-in-1 ttings (C) on the bottom of the Mantel Top (1). - Place Short Wooden Dowels (A) in the remaining holes in the top of the panels. - Secure the Mantel Top (1) to the rest of the mantel using three ex-center ttings (D). - Check to make sure that all ex-center ttings and screws are tight.
- Page 9 STEP 7 NOTE: Proceed with this step after the rebox has been installed. - Find a suitable place on a wall to place your replace. Suitable locations are somewhere with a minimum of two feet of clearance between the replace and anything ammable. - With the help of another person, move the replace.
-
Page 10: Warranty & Return Policies
Warranty & Return Policies Ninety-Day Warranty: Jensen Metal Products Inc. D/B/A Real Flame® warrants Real Flame vent-less fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from date of shipment. In the event of such defect in parts or workmanship, Jensen will, at its option, replace the defective product or refund the purchase price to the extent of the defective product’s replacement cost. - Page 11 Numéro de lot:___________ gel replaces and accessories Foyer Élise Modèle Nº 6800...
-
Page 12: Nettoyage Et Entretien
Conseils pour un bon assemblage Avant l’assemblage, déballer et véri er soigneusement toutes les pièces du foyer et de la quincaillerie. Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 Préparer, plani er et libérer votre espace. A n de minimiser les dommages, procéder au déballage et à l’assemblage sur une surface recouverte d’un tapis. -
Page 13: Liste Des Pièces
Liste des pièces Nº Description Acajou Blanc Quantité foncé ancien Dessus du manteau de cheminée 68000501 68001301 Panneau latéral supérieur 68000502 68001302 Panneau avant supérieur 68000503 68001303 Panneau central supérieur 68000504 68001304 Moulure du centre 68000505 68001305 Moulure supérieure 68000506 68001306 Moulure gauche 68000507... - Page 14 Première étape - Fixer la moulure gauche de la chambre de combustion (7) au panneau avant gauche (9) avec deux vis (B). - Fixer la moulure droite de la chambre de combustion (8) au panneau avant droit (10) avec deux vis (B). Deuxième étape - Avec trois goujons de bois (A) par côté, unir les panneaux latéraux (11) aux panneaux avant...
- Page 15 Troisième étape - Mettre la base (12) sur une surface plane. - Visser quatre boulons 3 en 1 (C) dans les insertions de la base (12), tel qu’illustré. - Mettre les goujons de bois (A) dans les trous restants de la base (12). - Fixer les pièces préalablement assemblées (panneaux avant et latéraux) à...
- Page 16 Quatrième étape - Insérer les boulons 3 en 1 (I) dans les panneaux latéraux et la moulure supérieure et xer solidement avec 3 écrous de blocage décentrés. - Mettre les goujons de bois longs (J) dans les trous restants sur le dessus de tous les panneaux en omettant les trous du centre des panneaux avant.
- Page 17 Cinquième étape - Avec deux goujons de bois courts (A), unir les panneaux avant supérieurs (3) et les panneaux latéraux supérieurs (2). - Mettre les pièces assemblées sur le manteau de cheminée comme indiqué et xer solidement les panneaux latéraux supérieurs avec un écrou de blocage décentré.
- Page 18 Sixième étape - Installer trois boulons 3 en 1 (C) au bas du dessus du manteau de cheminée (1). - Mettre des goujons de bois courts (A) dans les trous restants sur le dessus des panneaux. - Fixer solidement le dessus du manteau de cheminée (1) au reste du manteau avec trois écrous de blocage décentrés (D).
- Page 19 Septième étape Note: Poursuivre l’assemblage à cette étape après avoir installé la chambre de combustion. - Localiser l’endroit souhaité sur un mur pour installer votre foyer. Cet endroit devrait avoir un minimum de 2 pieds (61 cm) de dégagement entre le foyer et des matériaux in ammables. - Avec l’aide d’une autre personne, déplacer le foyer.
- Page 20 Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
