Tels. ++34(9)73 451072
Fax ++34(9)73 445000 – 448400
Partida Horta d'Amunt, s/n – Apartado de Correos nº 149
25600 BALAGUER (Lleida)
E-mail: gespasa@gespasa.es – Internet: http://www.gespasa.es
DENOMINACIÓN
Nº
1a
MOTOR 0,40 kW 12 VCC
0.40kW 12 VDC motor
1b
MOTOR 0,40 kW 24 VCC
0.40 kW 24 VDC motor
2
TORNILLO M-6x25 DIN. 912
DIN. 912 M-6x25 screw
3
RETÉN 11,7x16.9x2.62
11.7x16.9x2,62 retainer
4
TAPA ALUMINIO
Aluminium cover
5
TÓRICA CUERPO BOMBA 56x2
56x2 pump body joint
6
TORNILLO M-5x25 DIN. 912
M-5x25 DIN. 912 screw
7+8 EJE CONDUCTOR Ø12x64,5 + ENGRANAJE
Drive shaft Ø12x64.5 + gear
9
CASQUILLO Ø12 x16x12
Ø12x16x12 bushing
10
CUERPO BOMBA LATÓN
Brass pump body
15
TORNILLO M-6x20 DIN.933 ZINCADO
M-6x20 DIN.933 zinc-plated screw
16
ASA SOPORTE
Support handle
17
TUERCA M-6 DIN.934 ZINCADA
M-6 DIN.934 zinc-plated nut

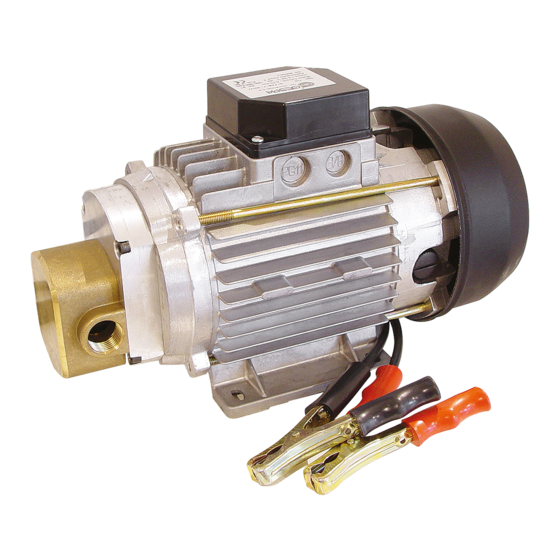

EA-90
0,40 kW 12 ó 24 VCC
MANUAL DE INSTRUCCIONES
MANTENIMIENTO Y DECLARACIÓN DE CONFORMIDAD
OPERATION MANUAL
CONFORMITY MAINTENANCE AND DECLARATION
Description
CÓDIGO
Nº
Code
030101301
18
EJE CONDUCIDO Ø12x42 + ENGRANAJE
Layshaft Ø12x42 + gear
030101302
19
ARANDELA M-6 DIN.125
M-6 DIN.125 washer
805400007
20
GLOWER Ø 6 DIN.127
Ø6 DIN.127 Glower
804600001
22
CABLECILLO 16 mm²
16 mm² little cable
030001016
23
VÁLVULA BY-PASS 12x35 ROJA
12x35 red bypass valve
803100021
24
MUELLE BY-PASS 11x12x25
11x12x25 bypass spring
805400006
25
TÓRICA D. 13 x 2 NBR
D.13x2 NBR joint
030002020
26
TAPÓN CIEGO BY-PASS 3/8" ESPECIAL
3/8" special bypass plug
030002014
27
PRENSAESTOPA PG-13,5
PG-13.5 packing gland
030002001
28
TAPA VENTILADOR
Ventilator cover
805401004
30
PINZAS METÁLICAS GRANDES
Big metal clamps
030003001
31
FUNDA PINZA GRANDE NEGRA/ROJA
Black/red big clamp case
800302004
12 VCC código / code 03014
24 VCC código / code 03090
DENOMINACIÓN
Description
CÓDIGO
Code
030002019
800300004
800301004
800904005
805606105
030002405
803100132
030002108
806400002
030101102
804300004
804350004/5
M-18
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Gespasa EA-90
Summary of Contents for Gespasa EA-90
- Page 1 MANUAL DE INSTRUCCIONES Fax ++34(9)73 445000 – 448400 MANTENIMIENTO Y DECLARACIÓN DE CONFORMIDAD Partida Horta d’Amunt, s/n – Apartado de Correos nº 149 25600 BALAGUER (Lleida) OPERATION MANUAL E-mail: gespasa@gespasa.es – Internet: http://www.gespasa.es CONFORMITY MAINTENANCE AND DECLARATION DENOMINACIÓN CÓDIGO DENOMINACIÓN CÓDIGO Nº...
-
Page 2: Características Técnicas
3.5. Las bombas EA-90 y SEA-90 son probadas en una autoaspiración de 3.5. The EA-90 and SEA-90 pumps are tested in a self-suction of 2.5 m in 2,5 m de profundidad. A mayor profundidad, y/o si equipan medidor, es depth. -
Page 3: Instalación
3.17. Las bombas EA-90 son apropiadas para todo tipo de suministros de 3.17. The EA-90 pumps are suitable for all type of oil supplies and allow the aceite y admiten el acoplamiento de enrolladores de manguera en la coupling of hose-reels in the delivery. -
Page 4: Mantenimiento
MANUAL DE INSTRUCCIONES EA-90 12 ó 24 VCC Operation Manual ATENCIÓN: ATTENTION: When the retention valve is installed, make sure that the Al instalar la válvula de retención, asegurarse de su installation has been correct. correcta instalación. ATENCIÓN: ATTENTION: No prolongar los cables de alimentación sin antes Please do not make longer the feed cables;... -
Page 5: Guía De Problemas
MANUAL DE INSTRUCCIONES EA-90 12 ó 24 VCC Operation Manual 8. GUÍA DE PROBLEMAS AVERÍA POSIBLE CAUSA SOLUCIÓN El depósito está lleno, la bomba - se ha creado una cámara de aire en la línea - desmontar/retirar la pistola automática de la manguera. Poner en funciona pero no sale líquido por... -
Page 6: Warranty
MANUAL DE INSTRUCCIONES EA-90 12 ó 24 VCC Operation Manual 9. GARANTÍA 9. WARRANTY 1. Todos los productos fabricados por TOT COMERCIAL SA tienen una 1. All the products manufactured by TOT COMERCIAL SA have a WARRANTY of 12 (twelve) months from their purchase, against any GARANTÍA de 12 meses desde su compra, contra cualquier defecto de... -
Page 7: Declaración De Conformidad
MANUAL DE INSTRUCCIONES EA-90 12 ó 24 VCC Operation Manual 10. DECLARACIÓN DE CONFORMIDAD 10. CONFORMITY DECLARATION Fabricante: Manufacturer: TOT COMERCIAL sa Partida Horta d'Amunt s/n Apartado Correos nº 149 TOT COMERCIAL sa Partida Horta d'Amunt s/n Apartado Correos nº 149 25600 BALAGUER (Lleida) ESPAÑA...
