1. BESCHREIBUNG
Das elektronische Steuergerät INTERMODO2 ist ein zweikanaliger externer Empfänger mit einem integrierten Entschlüsselungssystem
(JLC, RC). Wenn ein Kanal über Funksteuerung (JLC, RC) aktiviert wird, schließt sich der entsprechende Relaiskontakt (NO) entsprechend
der Beschreibung in Kapitel 5.
Folgende Konfigurationen können ausgewählt werden:
CH1= Relaisausgang (NO) mit Impulsschaltung
CH2= Relaisausgang (NO) mit Impulsschaltung/Schrittbetrieb ( auswählbar über DS1 )
2
3
1
4

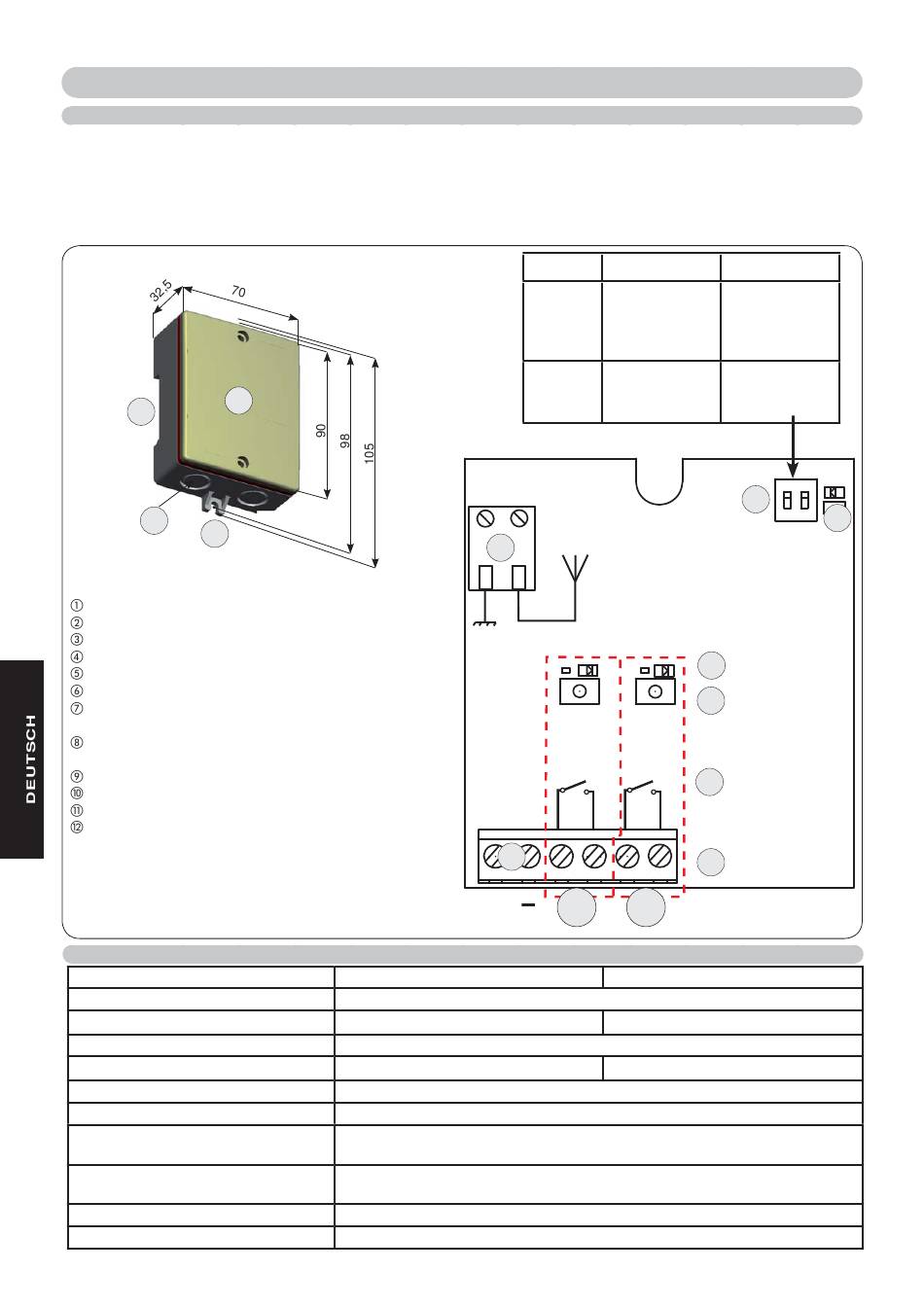

vorgearbeitete Durchbruchstelle für Kabelverschraubungen
Abdeckung
Vorrüstung für die Befestigung auf DIN-Schiene
Anschlüsse für die Schraubenbefestigung
Klemmen für Schaltausgang (NO)
Relaiskontakt mit Arbeitskontakt (NO)
Anzeige-LED ( ON = AUSGANG AKTIVIERT )
DL1=LED CH 1
Tasten für die Funkprogrammierung
SW1=TASTE CH1
DS1: Dip-Switch für die Auswahl
Klemme für Versorgung
Klemme für Antenne
DL3: Anzeige-LED Netzspannung
( ON = NETZSPANNUNG EIN )

2. TECHNISCHE DATEN

VERSORGUNG (V)
EMPFANGSFREQUENZ (MHz)
AUFGENOMMENE STROMSTÄRKE (mA)
ENTSCHLÜSSELUNG
EINSPEICHERBARE CODES
ANZAHL DER KANÄLE
ANZAHL DER RELAISAUSGÄNGE (NO)
SCHALTVERMÖGEN DES RELAISKON-
TAKTS
SCHUTZART
BETRIEBSTEMPERATUR (°C)
