1. DESCRIZIONE
L'apparecchiatura elettronica INTERMODO2 è una ricevente esterna bi-canale, provvista di un sistema di decodifica integrato (JLC, RC).
Quando un canale viene attivato tramite radiocomando (JLC, RC), il rispettivo contatto a relè N.O. si chiude con le modalità descritte al
capitolo 5.
Le configurazioni selezionabili sono le seguenti:
CH1= uscita a relè N.O. ad impulso
CH2= uscita a relè N.O. ad impulso / passo-passo ( selezionabile tramite DS1 )
2
3
1
4

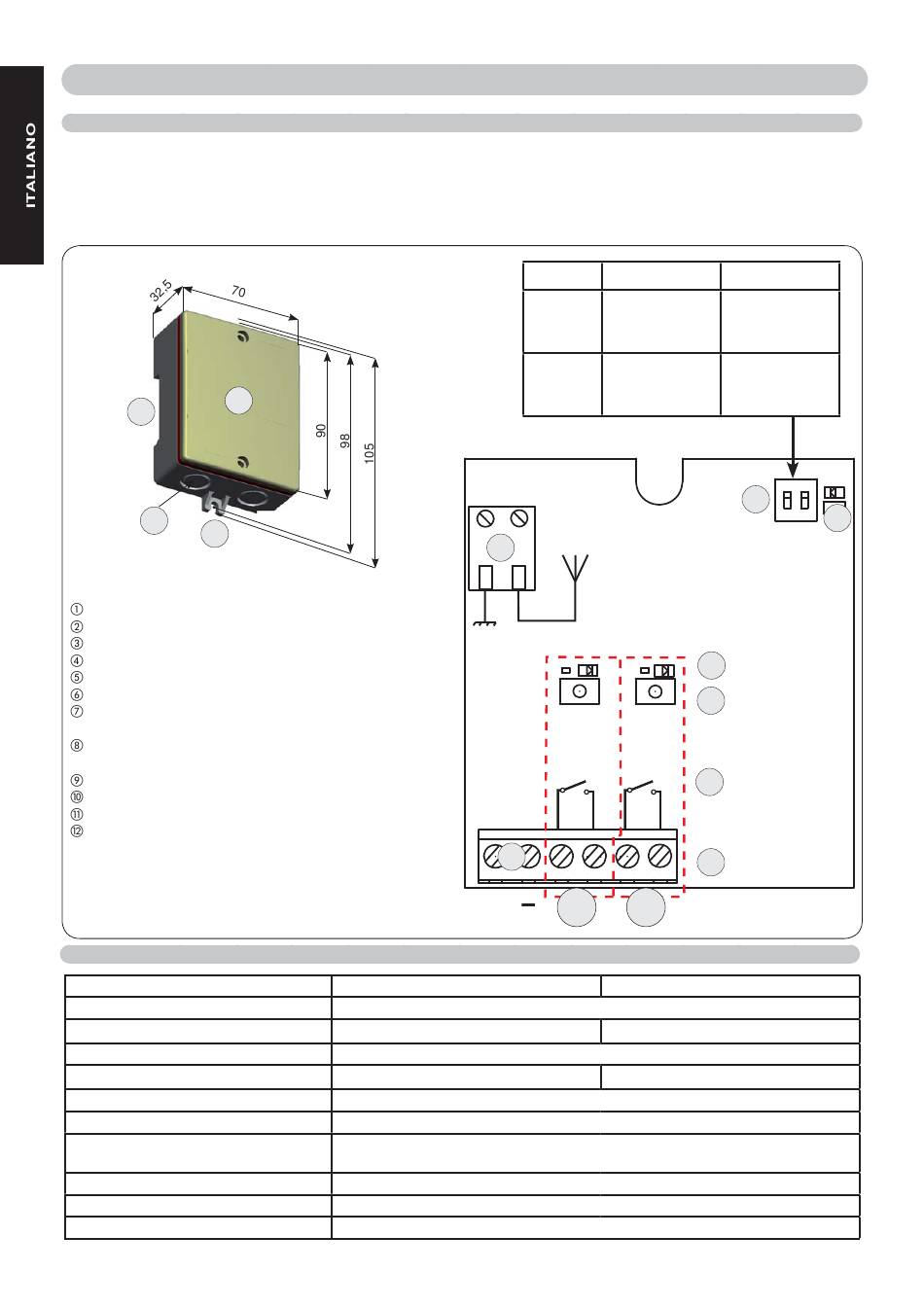

Prefratturazione per pressacavi
Coperchio
Predispozione per fissaggio su guida DIN
Attacchi per fissaggio tramite viti
Morsetti per uscita comando (N.O.)
Contatto a relè normalmente aperto (N.O.)
Led si segnalazione ( ON = USCITA ATTIVA )
DL1=LED CH 1
Pulsanti di programmazione radio
SW1=PULSANTE CH1
DS1: Dipswitch di selezione
Morsetto per alimentazione
Morsetto per antenna
DL3: Led di presenza rete ( ON = PRESENZA RETE )

2. CARATTERISTICHE TECNICHE

ALIMENTAZIONE (V)
FREQUENZA DI RICEZIONE (MHz)
CORRENTE ASSORBITA (mA)
DECODIFICA
CODICI MEMORIZZABILI
NUMERO CANALI
NUMERO USCITE A RELE' (N.O.)
PORTATA CONTATTO RELE'
GRADO DI PROTEZIONE
TEMPERATURA DI FUNZIONAMENTO (°C)
00058I0761 - Rev. 3
INTERMODO2 433 - INTERMODO2 868
DL2=LED CH2
SW2=PULSANTE CH2
INTERMODO2 433
DS1
DIP
SWITCH
1
DIP
SWITCH
2
11
DL1
SW1
N.O.
10
+
CH1
12/24 V~ / V "
433.92±0.1
100 mA
RC-JLC
250
2
N 1 impulsiva (CH 1)
N 1 impulsiva / passo-passo (selezionabile)(CH2)
0.5 A / 24 V
IP 44
-20 / +55
2
ON OFF
USCITA USCITA
CANALE 2 CANALE 2
PASSO-PASSO IMPULSIVA
NON USATO NON USATO
9
1 2
DS1
DL2
7
8
SW2
N.O.
6
5
CH2
INTERMODO2 868
868.35±0.2
JLC
INTERMODO2
DL3
12
Fig.1
