5 | Raccordement

Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK.
Le luminaire LED peut être commandé selon 3 modes de fonctionnement différents, lesquels peuvent être choisis en
fonction du câblage et des besoins. Pour ce faire, les sections de fils des câbles de raccordement utilisés doivent être
adaptées aux conditions locales et réalisées dans les règles de l'art par un électricien qualifié. Le luminaire est préparé
électriquement pour les 3 modes mentionnés ci-après. Le brochage du connecteur M12 est le suivant :
Mode 1
BROCHE 1 = 24V DC
BROCHE 2 = inoccupée
BROCHE 3 = Masse
BROCHE 4 = inoccupée
BROCHE 5 = inoccupée
Le luminaire peut être allumé ou éteint uniquement par la commutation de la tension d'alimentation sur la broche 1.
Mode 2
BROCHE 1 = inoccupée
BROCHE 2 = inoccupée
BROCHE 3 = Masse
BROCHE 4 = 24V DC
BROCHE 5 = inoccupée
Le luminaire peut être allumé ou éteint uniquement par la commutation de la tension d'alimentation sur la broche 4.

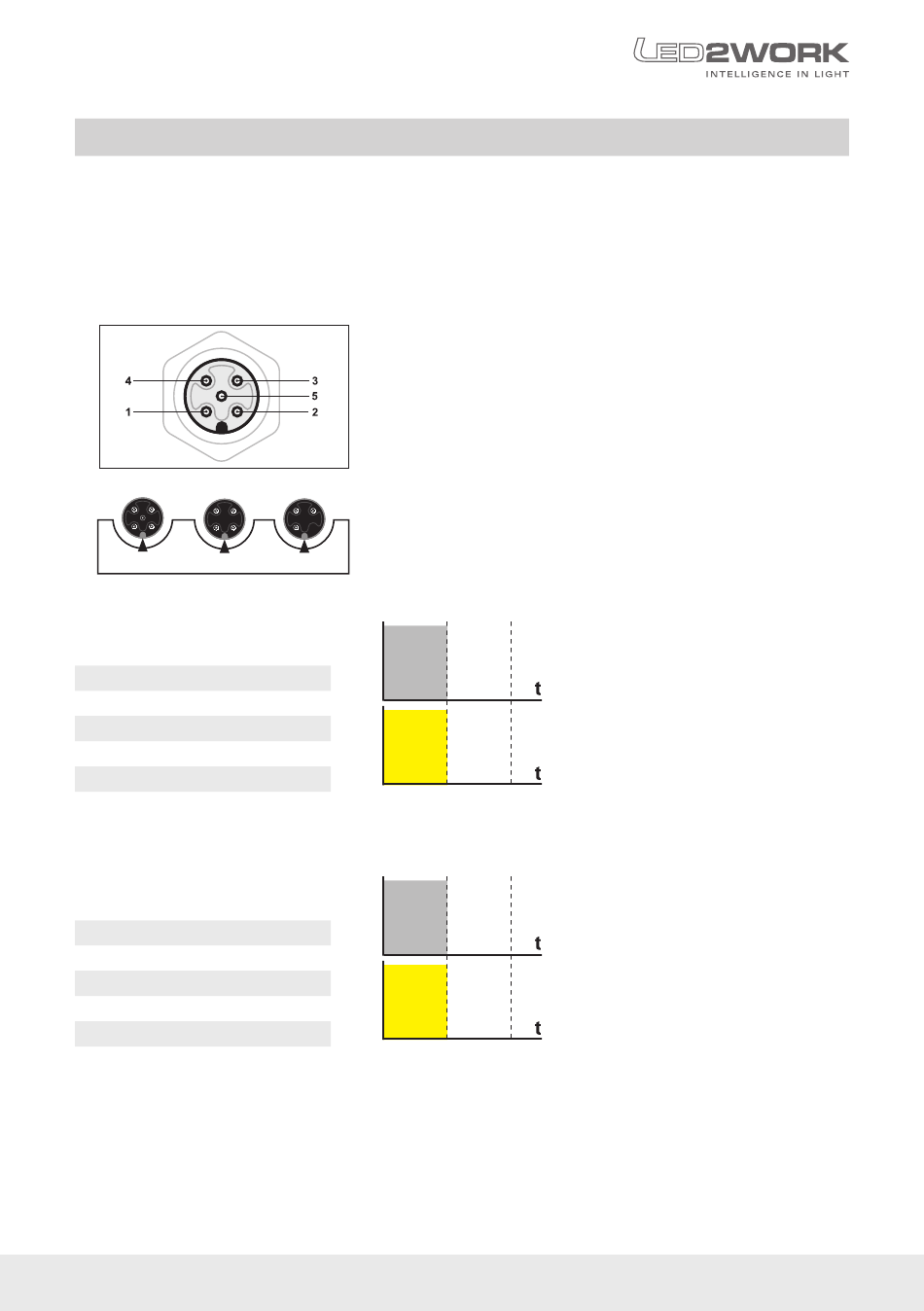

Schéma du connecteur M12
Variantes possible du connecteur M12
BROCHE 1
LUMIÈRE
BROCHE 4
LUMIÈRE
Tension sur broche
Action luminaire
Tension sur broche
Action luminaire
