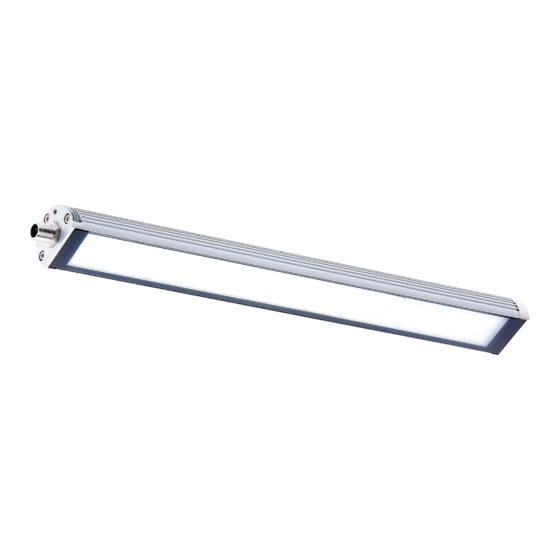

- Page 1 Betriebsanleitung User Instructions TUBELED_40 Element MASCHINENBELEUCHTUNG LED Maschinenleuchte MACHINE LIGHTING LED machine luminaire / 2014 / 35 / EU BA 06/2021...
-
Page 2: Table Of Contents
| Inhalt 1 Bestimmungsgemäße Verwendung Seite 3 2 Zum sicheren Betrieb Seite 3 3 Sicherheitshinweise Seite 4 4 Montage und Befestigung Seite 4 5 Anschluss Seite 5 6 Wartung und Pflege Seite 6 7 Gewährleistung Seite 7 8 Entsorgung Seite 7 9 Kundenbetreuung Seite 7 10 Technische Daten... -
Page 3: Bestimmungsgemäße Verwendung
TUBELED_40 Element AC Im Betrieb der Leuchte in einem 220 - 240V AC Netz können bei Anlaufen größerer Abnehmer (Induktivitätsverursacher), die eben- falls aus diesem Netz versorgt werden, sehr starke Störspitzen auftreten. Die Abweichung darf max. ± 10% betragen. www.led2work.com... -
Page 4: Sicherheitshinweise
3 | Sicherheitshinweise Einbau und Installation elektrischer Geräte dürfen nur durch Elek- trofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005. Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder Last freischalten. -
Page 5: Anschluss
TUBELED_40 Element 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. TUBELED_40 Element DC An der Leuchte befindet sich ein Eingang für einen M12-Steckverbinder A-kodiert. Über diese Buchse wird die Leuchte mit Mögliche Varianten Steckverbinder M12 A-kodiert 24V DC Festspannung, ausgehend von einem Betriebsgerät, verbunden. -
Page 6: Wartung Und Pflege
TUBELED_40 Element AC An der Leuchte befindet sich ein Eingang über einen M12 Sensor Steckverbinder S-ko- diert. Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an ein 230V AC Netz angeschlossen. Die Leuchte darf nur im lastfreien Zustand angeschlossen werden, da es sonst zur Zerstörung der Leuchte kommen kann. -
Page 7: Gewährleistung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte! Per Telefon: +49 7231 44920-00 Mo bis Do 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr Per e-mail: info@led2work.com www.led2work.com... -
Page 8: Technische Daten
10 | Technische Daten TUBELED_40 Element DC TUBELED_40 Element AC Anschlusswerte 24 V DC ±10 % 220 – 240 V~, 50 – 60 Hz Schutzklasse I (Schutzerdung) Lebensdauer LED > 60.000 h > 50.000 h Betriebstemperatur -30... +70 °C -30... +50 °C Schutzart IP54 IP54... -
Page 9: Zeichnung
M12 S-kodiert 119110-03 119510-02 M12 S-coded 119310-03 119610-02 119510-03 119610-03 Buchse / socket Stecker / plug TUBELED_40 Element DC, kaskadierbar M12 A-kodiert M12 A-kodiert TUBELED_40 Element DC, cascadable M12 A-coded M12 A-coded 119010-12 119110-12 119210-12 119310-12 119410-12 119510-12 119610-12 www.led2work.com... - Page 10 | Contents 1 Proper use Page 11 2 For safe operation Page 11 3 Safety information Page 12 4 Assembly and Mounting Page 12 5 Connection Page 10 6 Maintenance and Care Page 14 7 Warranty Page 15 8 Disposal Page 15 9 Customer service Page 15...
-
Page 11: Proper Use
During the operation of the luminaire in a 220 -240V power supply net, it could be the cause, that machines (induction perpetrators) inside the same power supply net cause interference spikes at start. This deviations may only 10% max. | 11 www.led2work.com... -
Page 12: Safety Information
3 | Safety information Installation of electrical equipment may only be carried out by quali- fied electricians. Follow the five safety rules according to DIN VDE 1005. Failure to do so may result in damage to the LED luminaire, as well as fire or other hazards. -
Page 13: Connection
TUBELED_40 Element 5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. TUBELED_40 Element DC On the luminaire is an input for an M12 con- nector A-coded. This socket is used to con-... -
Page 14: Maintenance And Care
TUBELED_40 Element AC On the luminaire is an input for about a M12 connector S-coded. About this jack and with suitable connection material the luminaire is connected with a 230V AC electric power supply system. For the installation on the power supply system the luminaire must be electrically load-free. -
Page 15: Warranty
Monday to Thursday 8:00 am to 12:00 midday and 1:00 pm to 4:30 pm Friday 8:00 am to 12:00 midday and 1:00 pm to 3:00 pm By email: info@led2work.com 10 | Technical data TUBELED_40 Element DC TUBELED_40 Element AC Connection values 24 V DC ±10 %... - Page 16 TUBELED_40 Element AC 100° 34 W 1540 mm 119610-03 TUBELED_40 Element AC 100° 51 W LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com Leuchte gefertigt am / Date of production _________________________ www.led2work.com...
