BA UNILED II
La rondelle d'arrêt fournie permet, si nécessaire, d'immobiliser le bras de la lampe et d'éviter tout pivotement involontaire.
Les pièces de fixation disponibles en option sont les suivantes :
Luminaire à bras articulé Support mural
Luminaire à bras articulé Adaptateur pour profilés à rainure en T
Luminaire à bras articulé Socle à visser, plastique, vis comprises
Luminaire à bras articulé Adaptateur, aluminium
Luminaire à bras articulé Pince de table (pièce détachée)

5 | Raccordement

Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK. Raccordement uniquement via le bloc d'alimentation fourni ! Pas de branchement direct au secteur sur
une prise 230V AC !
Le brochage du connecteur M12 est le suivant :
BROCHAGE
BROCHE 1 = 24V DC
BROCHE 2 = inoccupée
BROCHE 3 = Masse
BROCHE 4 = 24V DC
BROCHE 5 = inoccupée
Les ressorts du bras articulé sont en tension mécanique. Le dispositif d'arrêt doit être
soigneusement bloqué. Ne pas se pencher directement au-dessus du luminaire lors du
montage ou du réglage du bras articulé !
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !

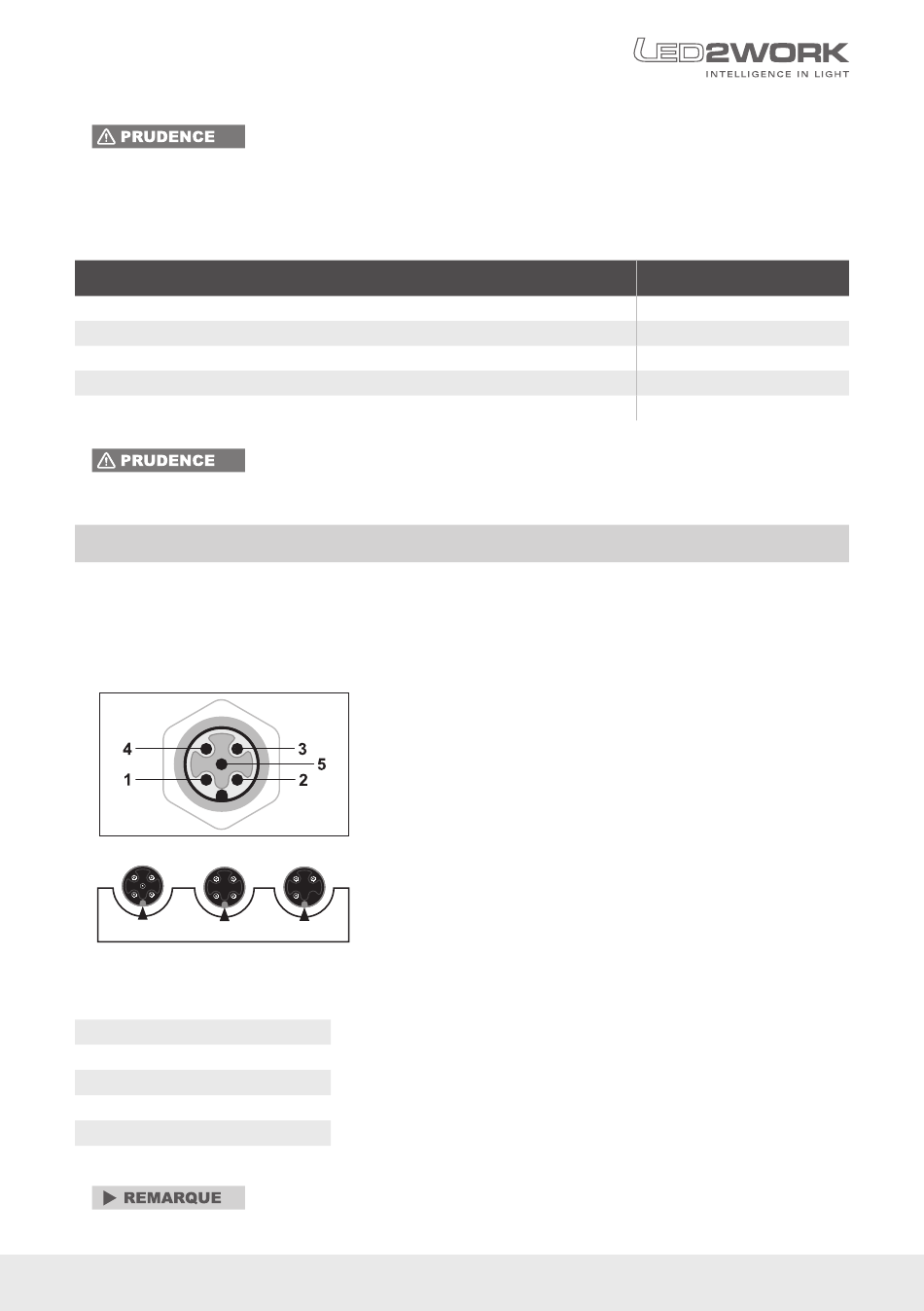

Schéma du connecteur M12
Variantes possible du connecteur M12
BROCHE 3 = 0V DC. Il est possible d'appliquer une tension de 24V DC sur la broche 1 ou
la broche 4 pour l'alimentation ! Il n'est pas nécessaire d'affecter les broches 1 et 4 en
même temps.
N° de commande
215100-01
215200-01
215400-01
215400-02
215600-01
