BA TUBELED_40 II Integrated
5 | Collegamento
Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
La lampada a LED può funzionare in 3 diverse modalità, selezionabili in funzione del cablaggio e delle specifiche esigen-
ze. In tal senso le sezioni dei fili dei cavi utilizzati vanno adeguate di volta in volta alle condizioni del luogo di installazio-
ne; il collegamento deve essere effettuato da un elettricista esperto. La lampada è predisposta elettricamente per tutte e
3 le modalità di seguito descritte.
L'assegnazione PIN del connettore M12 è la seguente:
Modalità 1
PIN 1
= 24V DC
PIN 2
= non assegnato
PIN 3
= GND
PIN 4
= non assegnato
PIN 5
= non assegnato
La lampada si accende solo via attivazione della tensione di alimentazione sul PIN 1 ON o OFF.
Modalità 2
PIN 1
= non assegnato
PIN 2
= non assegnato
PIN 3
= GND
PIN 4
= 24V DC
PIN 5
= non assegnato
La lampada si accende solo tramite attivazione della tensione di alimentazione sul PIN 4 ON o OFF.

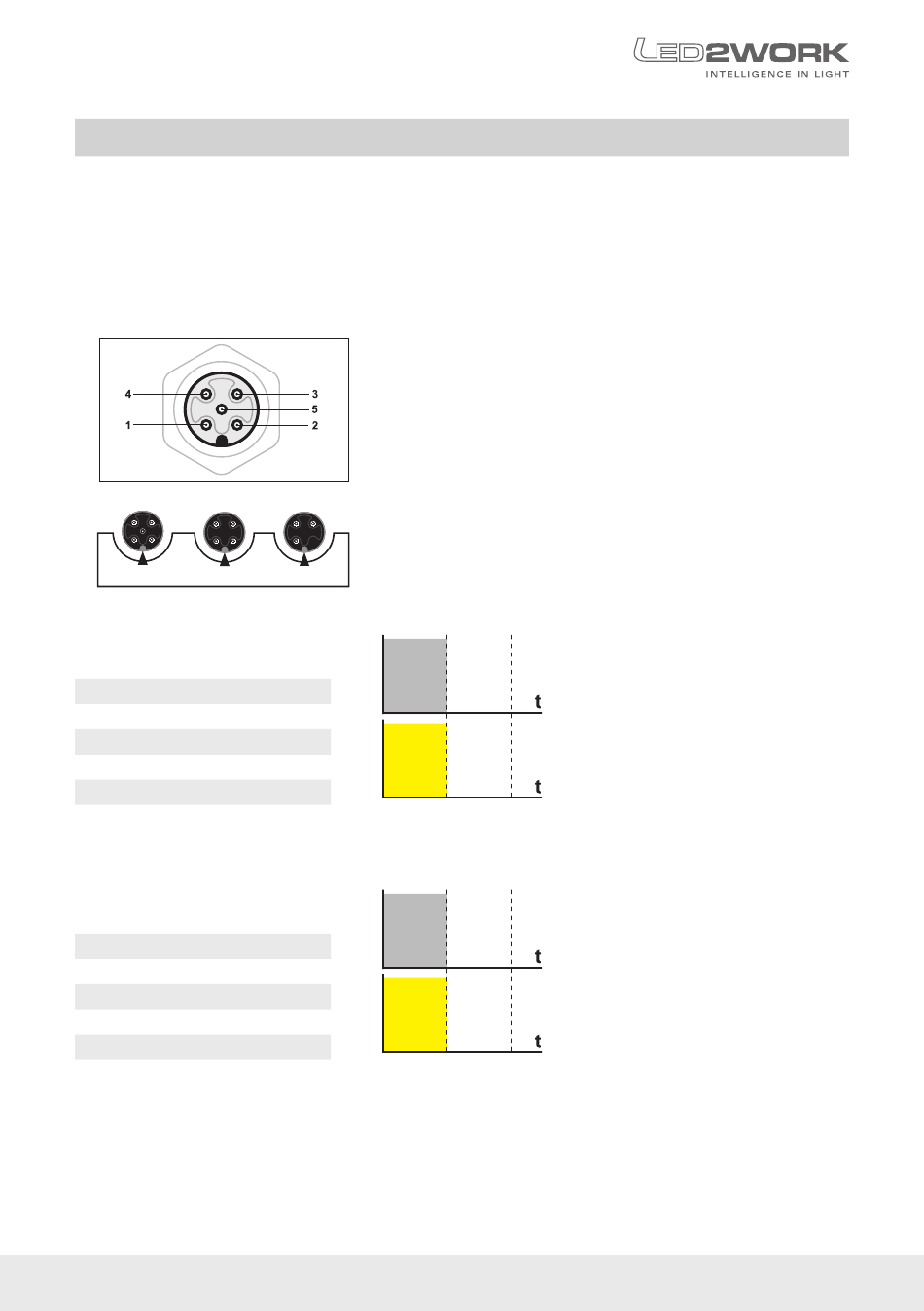

Disegno schematico connettore M12
Possibili varianti del connettore M12
PIN 1
Luce
PIN 4
Luce
Tensione su PIN
Azione della lampada
Tensione su PIN
Azione della lampada
www.led2work.com | shop.led2work.com
| 25
