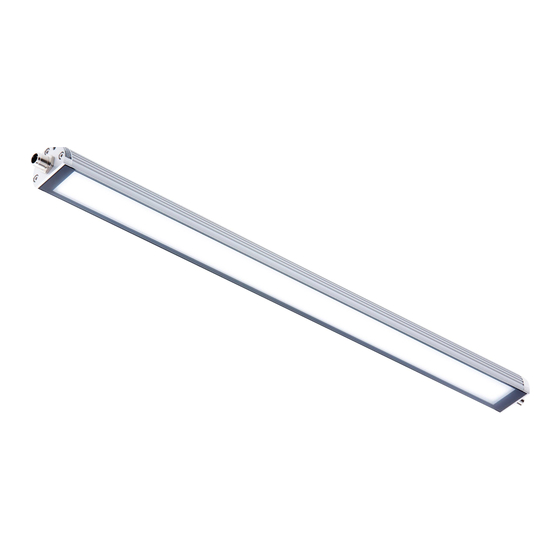

Machine lighting, led surface-mounted luminaire
Hide thumbs Also See for TUBELED 40 II Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TUBELED_40 II
LED Aufbauleuchte für Werkzeugmaschinen,
Produktionsanlagen und viele weitere Anwendungen

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TUBELED 40 II Series and is the answer not in the manual?

Questions and answers

Related Manuals for LED2WORK TUBELED 40 II Series

Summary of Contents for LED2WORK TUBELED 40 II Series

  • Page 1 TUBELED_40 II LED Aufbauleuchte für Werkzeugmaschinen, Produktionsanlagen und viele weitere Anwendungen...
  • Page 2 3 zusätzliche Längen: Alle marktüblichen Leuchtenlängen können durchgängig bedient werden. Anti-Glare Effekt: opalweiße Entblendung für weniger Blendwirkung Hochwertiges, beschusssicheres Einscheiben-Sicherheitsglas (4mm) für rauste Umgebungsbedingungen. Eine Vielzahl an Befestigungsmöglichkeiten optional als Zubehör Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
  • Page 3 „ Montage über separat erhältliches Befestigungszubehör „ Flimmerfrei, ohne UV- und IR-Anteil „ Hohe Schutzart IP67/IP69K „ Elektrisch verkettbar (kaskadierbar) „ on/off Schnittstelle: lastfreies Schalten, blinken und dimmen möglich Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
  • Page 4 Version 5200K IP67/ 100 % 60.000 h – IP69K –30 –30 Monate ≥85 5700K (L70/B10) OPTION TUBELED_40 II: verschiedene Längen kaskadierbar TUBELED_40 II kaskadiert Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
  • Page 5 Montagewinkel, VA, 1 Paar, inkl. Magnet (LED-Leuchte in der Rotationsachse stufenlos um 111° verstellbar.) 210200-12 Leuchtenhalter, VA, 1 Paar, einstellbar + / -180° 210200-14 210200-06 210200-11 210200-12 210200-14 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de...
  • Page 6 688 lm 24V DC Netzteile, Dimmboxen und Anschlussmaterial siehe Zubehör * Mittlere und maximale Beleuchtungsstärke, Messfeld 100 cm x 100 cm bei 100 cm Abstand Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
  • Page 7 Edelstahl / stainless steel Material Schrauben / material screws Irrtümer, Systemfehler und Änderungen vorbehalten. / LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany Errors and technical changes excepted. 09.2018 T: +49 7231 449 20 -00 | info@led2work.de | www.led2work.de...
  • Page 8 Betriebsanleitung Operating Manual TUBELED_40 II MASCHINENBELEUCHTUNG LED Aufbauleuchte MACHINE LIGHTING LED surface-mounted luminaire / 2014 / 35 / EU BA 11/2018...

  • Page 9: Table Of Contents

    | Inhalt 1 Bestimmungsgemäße Verwendung Seite 3 2 Zum sicheren Betrieb Seite 3 3 Sicherheitshinweise Seite 4 4 Montage/Befestigung Seite 4 5 Anschluss Seite 5 6 Wartung und Pflege Seite 6 7 Gewährleistung Seite 7 8 Entsorgung Seite 7 9 Kundendienst Seite 7 10 Technische Daten Seite 8...

  • Page 10: Bestimmungsgemäße Verwendung

    TUBELED_40 II 1 | Bestimmungsgemäße Verwendung Die Leuchte dient zur Beleuchtung. Die Leuchte ist für die Montage an einen Leuchten- halter oder Montagewinkel vorgesehen. Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine M12 Steckverbindung an der Leuchte angeschlossen. Die Sicherheitshinweise sowie alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen.

  • Page 11: Sicherheitshinweise

    3 | Sicherheitshinweise Einbau und Installation elektrischer Geräte dürfen nur durch Elekt- rofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005. Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder Last freischalten.

  • Page 12: Anschluss

    TUBELED_40 II 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die LED-Leuchte kann in 3 verschiedenen Betriebs-Modi angesteuert werden, die je nach Verkabelung und Bedarf Ihren Bedürfnissen entsprechend gewählt werden können. Dabei sind die Litzenquerschnitte der verwendeten Anschlussleitungen den örtlichen Gegebenheiten anzupassen und fachgerecht durch eine Elektrofachkraft aus-...

  • Page 13: Wartung Und Pflege

    5 | Anschluss Modus 3 Spannung auf PIN PIN 1 – nicht kompatibel mit PIN 1 Option kaskadierbar PIN 1 24V DC Spannung auf PIN PIN 4 PIN 4 PIN 2 nicht belegt PIN 3 PIN 4 24V DC Aktion Leuchte Licht PIN 5 nicht belegt...

  • Page 14: Gewährleistung

    Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach! Per Telefon: +49 7231 44920-00 Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr Per e-mail: info@led2work.de...

  • Page 15: Technische Daten

    > 60.000 h Betriebstemperatur Power: -30… +40°C; ECO: -30 … +60°C Schutzart IP67/IP69K Techn. Sicherheitsprüfung DIN EN 62471 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.de 8 | BA TUBELED_40 II . BA 11/2018...
  • Page 16 TUBELED_40 II Artikel-Nr. LED-Leuchte Länge kaskadierbar Stromstärke max. Leistungsaufn. max. 118010-01 TUBELED_40 II Power 190 mm – 0,3 A 118010-11 TUBELED_40 II Power 190 mm 0,3 A 118110-01 TUBELED_40 II Power 280 mm – 0,5 A 12 W 118110-03 TUBELED_40 II Power 309 mm –...
  • Page 17 | Contents 1 Proper use Page 11 2 For safe operation Page 11 3 Safety information Page 12 4 Assembly / Mounting Page 12 5 Connection Page 13 6 Maintenance and Care Page 14 7 Warranty Page 15 8 Disposal Page 15 9 Customer service Page 15...

  • Page 18: Proper Use

    TUBELED_40 II 1 | Proper use The luminaire is used for illumination. The luminaire is intended for mounting in a lumi- naire holder or mounting bracket. For connection values see "Technical data". The supply cable is connected to the lumi- naire via an M12 plug connection.

  • Page 19: Safety Information

    3 | Safety information Installation of electrical equipment may only be carried out by quali- fied electricians. Follow the five safety rules according to DIN VDE 1005. Failure to do so may result in damage to the LED luminaire, as well as fire or other hazards.

  • Page 20: Connection

    5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. The LED light can be controlled using 3 different operating modes, which can be select- ed as desired. The wire cross sections of the connecting cables used are the...

  • Page 21: Maintenance And Care

    5 | Connection Mode 3 Voltage at PIN PIN 1 – incompatible with PIN 1 option cascadable PIN 1 24V DC Voltage at PIN PIN 4 PIN 4 PIN 2 not used PIN 3 PIN 4 24V DC Action luminaire Light PIN 5 not used...

  • Page 22: Warranty

    Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm Friday 8 am to 12 midday and 1 pm to 3 pm By email: info@led2work.de 10 | Technical data Connection values 24 V DC ±10 %...
  • Page 23 – 1,58 A 38 W 118610-12 TUBELED_40 II ECO 1540 mm 1,58 A 38 W LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.de Leuchte gefertigt am / Date of production _________________________ www.led2work.de...
