ETI HVL EK 000 Installation Instruction

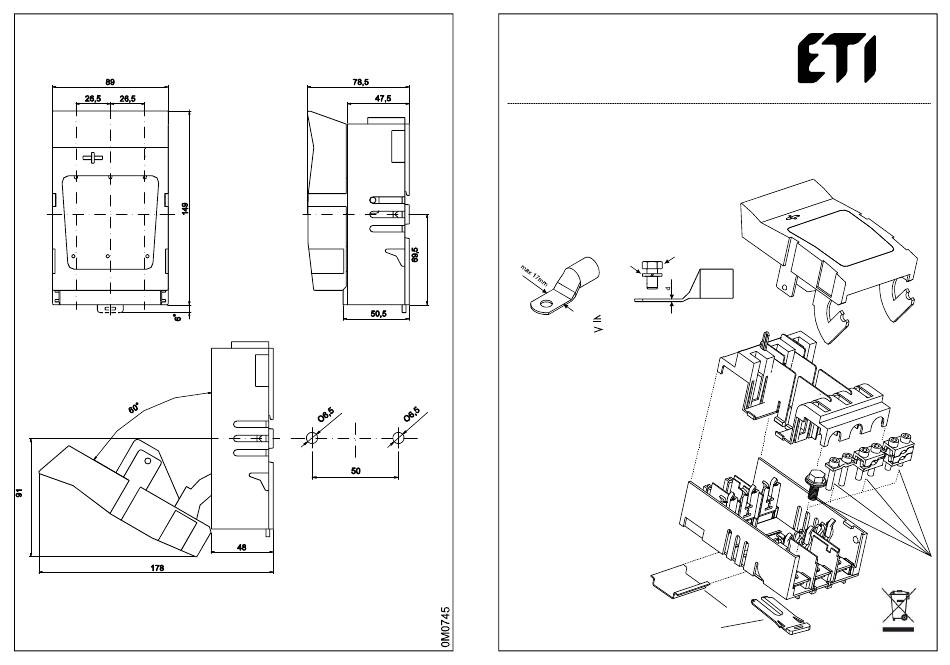

D) Mjerne skice Dimension drawings /
Dimenzije u mm / Dimensions in mm /
*Sa držačem za pri čvršćenje na profilni nosač 35mm
*With holder for snapping onto 35mm mounting-rail
*Z ------- do montażu na szynie TH35
/ Rysunki wymiarowe
Mjere za montažu

Mounting dimensions

Otwory montażowe
Wymiary w mm
Str. / Page: 4
Upute za montažu
Installation instruction
Instrukcja instalacji

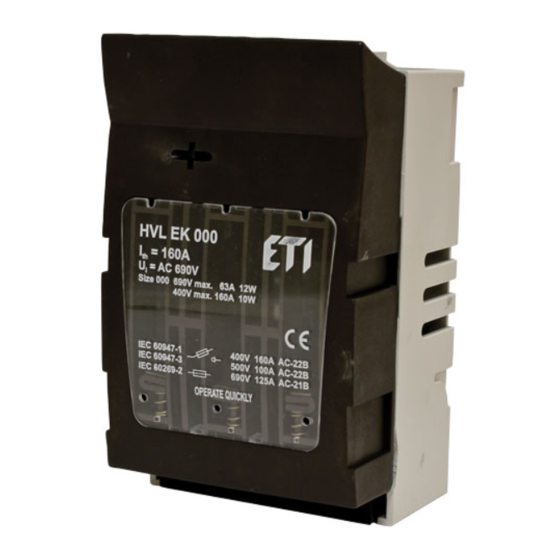

A) Osigurač-rastavna sklopka tip HVL EK 000
Fuse-switch disconnector type HVL EK 000
Rozłącznik bezpiecznikowy skrzynkowy HVL EK 000
1. Vrste priklju aka č

Type of terminals

Typy zacisków
2
a) M8x12 (70mm M8 12-15Nm) ; ;
M8
DIN 128A
d 4 ,5mm M8x12 ;
d 4 ,5mm M8x16 ;
b) OS00 (6-50mm Cu 2,6Nm) 2 ;
( 6-16 )mm - 2x( M5x12) 2
2
(25 -50 )mm - 2x( M5x14)
2
c) P00 (10-70mm Al/Cu 4,5Nm) ;
(10-35 )mm - 2 2x( M5x20)
(50-70 )mm - 2 2x( M5x25)
2
d) P002 (2x10-50mm Al/Cu 4,5Nm) ;
2x (10-16)mm - 2 2x(M5x25)
2x (25-35)mm - 2 2x(M5x30)
2x 50mm - 2 2x(M5x35)
2. MS držač ( z a montiranje na
profilni nosa č 35mm )
MS holder ( for snapping
onto 35mm mounting-rail )
MS --------- (do montażu
na szynie TH35)
3. Profilni nosač 35mm
Mounting-rail 35mm
Szynie TH35
b) c)
a)
3
2
Str. / Page: 1
d)
1
