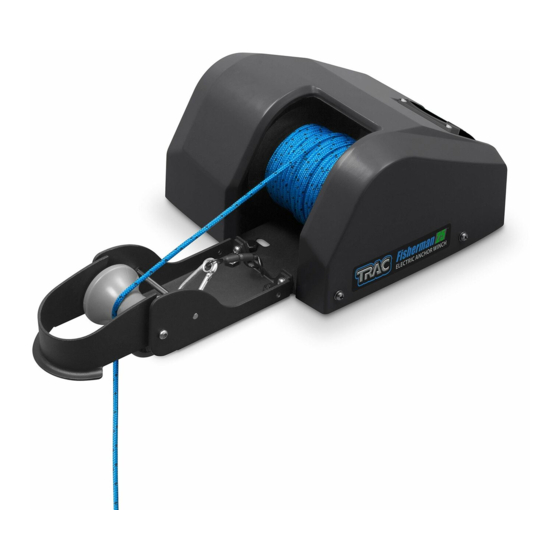

- Page 1 Якорные лебедки Для электрических якорных лебедок моделей: T10108-25 Fisherman 25 T10101-25sw Salt Water Series Fisherman 25 (для соленой воды) Внимательно ознакомьтесь с данным руководством перед эксплуатацией лебедки...
-
Page 2: Меры Предосторожности
Якорные лебедки Благодарим Вас за приобретение якорной лебедки TRAC. Пожалуйста, внимательно ознакомьтесь с данной инструкцией перед установкой, эксплуатацией или техническим обслуживанием лебедки. Несоблюдение инструкций и правил безопасности может привести к серьезным травмам или порче имущества. Обращайтесь к данному руководству по мере... - Page 3 Проверяйте трос на изношенность или скручивания перед каждым использованием. Своевременно заменяйте изношенный нейлоновый трос, на новый трос, специально предназначенный для данной модели лебедки. Опасно Угроза удара электрическим током и возгорания Не используйте электрические провода менее 14 AWG. Использование провода с меньшими...
- Page 4 отдачи, перегрузка может привести к повреждениям и ущербу. Предупреждение Не размещайте посторонние предметы на бобине лебедки во время поднятия или спуска якоря. Это может запутать веревку и привести к повреждениям или проблемам в работе лебедки. При работе с лебедкой, не рекомендуется одевать вещи свободного покроя, шарфы или галстуки.
- Page 5 Процесс установки якорной лебедки Якорная лебедка может быть установлена в передней или задней части судна. Обратите внимание, что для успешной работы лебедки, якорный роульс должен находиться на одной осевой линии с центром барабана лебедки. Для установки якорной лебедки, необходимо выполнить следующие шаги : Выберите...
-
Page 6: Монтаж Электропроводки
Опасно Особенности электропроводки Не используйте электрический провод сечением менее 14 AWG (1,62 мм). Использование провода меньшего сечения может привести к перегрузке и возгоранию. Использование провода большего сечения (с небольшим превышением) допустимо. Если длины провода, предоставленного в комплекте недостаточно, возможно использование провода большого сечения. Используйте идущий... - Page 7 наденьте защитные перчатки). Нажмите кнопку «Вверх» ("UP") и удерживайте ее до тех пор, пока трос наматывается на барабан. Вы можете отпустить кнопку в любой момент при намотке, в случае если веревка зацепится или будет намотана ненадлежащим образом. Барабан вмещает 30,5 метров якорного троса толщиной 6мм. Используйте якорный трос прочностью...
- Page 8 Опасно Использование страховочного троса Страховочный трос предназначен для хранения якоря на лебедке, только в случае, когда лодка идет по воде и не должен использоваться во время транспортировки лодки автотранспортом. В случае обрыва троса, это может привести к повреждениям и травмам. Следуйте...
- Page 9 Управление якорной лебедкой Якорная лебедка проста в эксплуатации. Для спуска якоря нажмите и удерживайте несколько секунд кнопку «DOWN» («ВНИЗ»). Отпустите кнопку для свободного падения якоря на дно. Позвольте лодке немного проплыть для лучшего якорения судна, затем нажмите кнопку «UP» («ВВЕРХ»). Это блокирует барабан и остановит разматывание троса. Для поднятия якоря, нажмите и...
-
Page 10: Запасные Части
Запасные части PART DESCRIPTION NUMBER LOCK NUT WASHER CLIP BEARING CLIP BOLT AND NUT CU PLATE ROPE SPOOL ANCHOR ROPE BOLT GEAR-MOTOR ASSEMBLY FRAME CONTROL UNIT CIRCUIT BREAKER CU BOLT HOUSING BOLT HOUSING SWITCH AND SWITCH PLATE DAVIT ASSEMBLY... - Page 12 ANCHOR WINCHES INSTALLATION AND OPERATING INSTRUCTIONS For ANCHOR WINCH Model: T10108-25 Fisherman 25 T10101-25sw Salt Water Series Fisherman 25 Please read this MANUAL carefully before any installation or operation the winch...
-
Page 13: Safety Issues
ANCHOR WINCHES INSTALLATION AND OPERATING INSTRUCTIONS Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described. Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage! Retain instructions for future reference. -
Page 14: Installation
Anchoring hazards 1. It is a best practice to tie the anchor line off to a cleat (or other secure point) when the boat is anchored. The winch life may be reduced if it is used to hold the load of the boat while anchored. Damage to the motor could occur. Tying to a cleat will extend winch life and prevent wear and possible failure. -
Page 15: Wireless Remote
WIRELESS REMOTE As an option, TRAC offers a Wireless Remote for use with this anchor winch. It consists of a wireless remote control (similar to the key-fob remote for a car) and a control unit that is easily installed to the winch frame under the winch cover. Item T10116 Wireless Remote Kit can be purchased from the store where the winch was purchased. - Page 16 2. Attach the safety cable snap ring hook on the anchor shackle. 3. Loosen the safety cable clamp and adjust the cable so the slack is removed, but so the snap ring hook can still be removed from the shackle. The cable will need some slack to be able to unhook the snap ring hook. Tighten cable clamp. 4.
- Page 17 ANCHOR WINCH PARTS PART DESCRIPTION NUMBER LOCK NUT WASHER CLIP BEARING CLIP BOLT AND NUT CU PLATE ROPE SPOOL ANCHOR ROPE BOLT GEAR-MOTOR ASSEMBLY FRAME CONTROL UNIT CIRCUIT BREAKER CU BOLT HOUSING BOLT HOUSING SWITCH AND SWITCH PLATE DAVIT ASSEMBLY...
