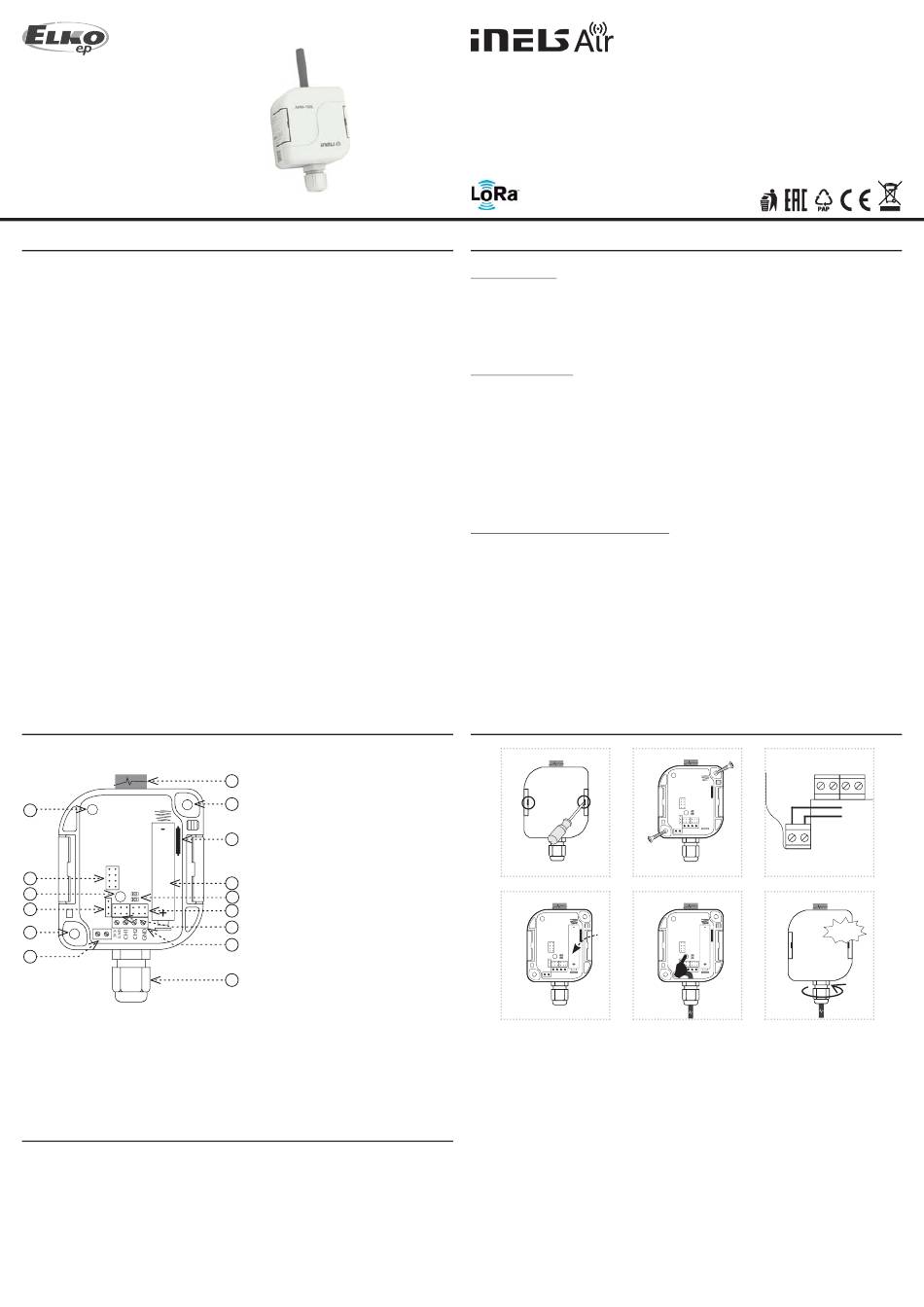

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-17/2019 Rev.: 2
Charakteristika
• Převodník vstupu slouží k detekci stavů zařízení, které zabezpečují plynulý a bez-
problémový provoz v rezidenčním, ale také v průmyslovém odvětví.
• Převodník vstupu má impulzní, analogový, binární vstup a svorky pro připojení
čidla teploty.
• Ve spojení s daným senzorem se používá například pro hlídání hladiny, teploty,
spotřeby plynu, vody nebo elektřiny, zaplavení...
• Dokáže rychle reagovat na překročení kritických hodnot, na které je možno ne-
prodleně reagovat (např. servisním zásahem).
• Pro každé měřidlo spotřeby je nutné mít jeden Převodník vstupu AirIM-100.
• Díky bezdrátovému řešení a komunikaci v sítích LoRa můžete okamžitě připojit k
hlídanému zařízení a ihned provozovat.
• Data jsou zasílána na server, ze kterého mohou být následně zobrazena jako noti-
fi kace v Chytrém telefonu, aplikaci nebo Cloudu
• Anti-sabotážní funkce (Tamper): při neoprávněném zásahu do zařízení je bezpro-
středně odeslána zpráva na server.
• Napájení 5-12 V DC nebo 1x 3.6 V baterie AA Li-SOCl
• V případě externího napájení je automaticky baterie odpojena a slouží jako zá-
ložní napájení.
• Při napájení z baterie může být informace o jejím stavu či brzkém vybití odeslána
na server.
• Krytí IP65.
Popis přístroje
1
2
4
5
+ -
6
7
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, kte-
ré jsou uvedeny na krytu výrobku.
Nastavte typ snímání (senzor LS, WS, MS nebo pomocí impulsního výstupu S0).
.
2
1. Tamper
8
2. Programovací piny
6
3. Indikační LED
4. Tlačítko SET
9
5. Nastavovací piny pro svorku 3V3/
GND
6. Otvor pro montáž na zeď Ø 4.3 mm
10
3
7. Napájecí svorka
13
8. Anténa
14
9. Magnetický kontakt
11
10. Baterie
11. Svorka pro připojení senzoru
12
12. Průchodka M16x1.5 pro připojení
kabelu o max. průměru 10 mm
13. Nastavovací piny pro svorku CH2
14. Nastavovací piny pro svorku CH1
AirIM-100L
Převodník vstupu
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť LoRa.
Informace o síti LoRa
• Síť je obousměrná a pro svou komunikaci využívá volné frekvenční pásmo.
865 - 867 MHz
867 - 869 MHz
902 - 928 MHz
• Výhodou této sítě je možnost volného nasazení jednotlivých vysílacích stanic i v míst-
ních lokalitách, čímž posílí svůj signál. Dá se proto efektivně využít v areálech fi rem
nebo například v místních částech měst.
• Více informací o této technologii se dozvíte na stránkách www.lora-alliance.org.
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v aktuální verzi ceníku společnosti
ELKO EP.
Montáž
1
4b
1. Pomocí plochého šroubováku, který postupně zasunete do jedné a druhé drážky ve víč-
ku a jeho vychýlením otevřete kryt.
2. Výrobek lze připevnit dvěma způsoby:
a) přímo na rovnou plochu nalepením* - na spodní část základny naneste vhodné lepi-
dlo. Základnu umístěte na požadované místo a nechte zaschnout.
b) pomocí vhodného spojovacího materiálu** našroubováním - na požadované místo
vyvrtejte do podkladu dva otvory vhodného průměru, odpovídající pozici otvorů ve
dnu krabičky. Základnu umístěte na požadované místo a připevněte vhodným spojo-
vacím materiálem dle podkladu.
3. Provlékněte senzor průchodkou a zapojte jej dle požadované funkce - viz kapitola Funk-
ce, sundejte jumpery (nasazují se až po nastavení funkce).
4. Připojte napájecí napětí (připojením napájení se do aplikace odešle zpráva o funkčnosti
převodníku)
a. na svorku
b. nebo vložte baterii a překontrolujte správné umístění.
5. Nastavte požadovanou funkci (viz kapitola Funkce)
1 / 8
Indie
Evropa
Severní Amerika, Japonsko, Korea
2b
4a
5
7
CZ
+
-
5-12 V DC
Click!
