Rigol DSG821A Quick Manual

Rf signal generator
Hide thumbs Also See for DSG821A:
Table of Contents

Advertisement

Quick Links

Download this manual
RIGOL
Quick Guide
DSG800 Series RF Signal Generator
Sept. 2018
RIGOL (SUZHOU) TECHNOLOGIES, INC.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DSG821A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rigol DSG821A

Summary of Contents for Rigol DSG821A

  • Page 1 RIGOL Quick Guide DSG800 Series RF Signal Generator Sept. 2018 RIGOL (SUZHOU) TECHNOLOGIES, INC.
  • Page 3 Notices RIGOL products are covered by P.R.C. and foreign patents, issued and pending.  RIGOL reserves the right to modify or change parts of or all the specifications  and pricing policies at company’s sole decision. Information in this publication replaces all previously corresponding material.

  • Page 4: Safety Requirement

    RIGOL Safety Requirement General Safety Summary Please review the following safety precautions carefully before putting the instrument into operation so as to avoid any personal injury or damage to the instrument and any product connected to it. To prevent potential hazards, please follow the instructions specified in this manual to use the instrument properly.
  • Page 5 Do Not Operate With Suspected Failures. If you suspect that any damage may occur to the instrument, have it inspected by RIGOL authorized personnel before further operations. Any maintenance, adjustment or replacement especially to circuits or accessories must be performed by RIGOL authorized personnel.

  • Page 6: Safety Terms And Symbols

    RIGOL Safety Terms and Symbols Safety Notices in this Manual: WARNING Indicates a potentially hazardous situation or practice which, if not avoided, will result in serious injury or death. CAUTION Indicates a potentially hazardous situation or practice which, if not avoided, could result in damage to the product or loss of important data.

  • Page 7: Allgemeine Sicherheits Informationen

    RIGOL Allgemeine Sicherheits Informationen Überprüfen Sie diefolgenden Sicherheitshinweise sorgfältigumPersonenschädenoderSchäden am Gerätundan damit verbundenen weiteren Gerätenzu vermeiden. Zur Vermeidung vonGefahren, nutzen Sie bitte das Gerät nur so, wiein diesem Handbuchangegeben. Um Feuer oder Verletzungen zu vermeiden, verwenden Sie ein ordnungsgemäßes Netzkabel.
  • Page 8 Wenn Sie am Gerät einen Defekt vermuten, sorgen Sie dafür, bevor Sie das Gerät wieder betreiben, dass eine Untersuchung durch RIGOL autorisiertem Personal durchgeführt wird. Jedwede Wartung, Einstellarbeiten oder Austausch von Teilen am Gerät, sowie am Zubehör dürfen nur von RIGOL autorisiertem Personal durchgeführt werden. Belüftung sicherstellen.

  • Page 9: Sicherheits Begriffe Und Symbole

    RIGOL Sicherheits Begriffe und Symbole Begriffe in diesem Guide: WARNING Die Kennzeichnung WARNING beschreibt Gefahrenquellen die leibliche Schäden oder den Tod von Personen zur Folge haben können. CAUTION Die Kennzeichnung Caution (Vorsicht) beschreibt Gefahrenquellen die Schäden am Gerät hervorrufen können.

  • Page 10: Care And Cleaning

    RIGOL Care and Cleaning Care Do not store or leave the instrument where it may be exposed to direct sunlight for long periods of time. Cleaning Clean the instrument regularly according to its operating conditions. Disconnect the instrument from all power sources.

  • Page 11: Document Overview

    For the detailed information, refer to Manuals of this Product The manuals of this product include the quick guide, user’s guide, programming guide, data sheet and etc. The latest versions of the manuals can be downloaded from www.rigol.com. DSG800 Quick Guide...

  • Page 12: Table Of Contents

    RIGOL Contents Contents Guaranty and Declaration ................. I Safety Requirement ................. II General Safety Summary................II Safety Terms and Symbols ............... IV Allgemeine Sicherheits Informationen ............V Sicherheits Begriffe und Symbole ............. VII Care and Cleaning ................. VIII Environmental Considerations ..............VIII Document Overview ................

  • Page 13: Quick Start

    RIGOL is not responsible for free maintenance/rework or replacement of the unit in such cases. 2. Inspect the instrument In case of any damage, or defect, or failure, notify your RIGOL sales representative immediately. 3. Check the accessories Please check the accessories according to the packing lists.

  • Page 14: Front Panel Overview

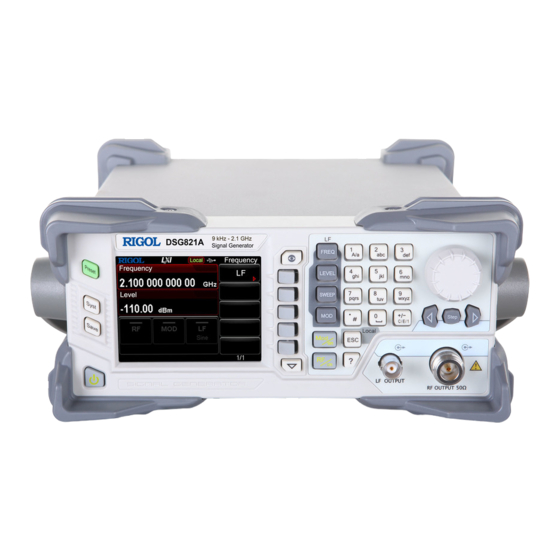

    RIGOL Front Panel Overview The front panel of DSG800 series RF signal generator is as shown in the figure below. 12 13 14 Figure 1 Front Panel 1. Restore to Preset Key Restore the instrument to the preset state (the factory default state or user-stored state).
  • Page 15 RIGOL 3. Menu Control Keys Display switching key. In the menu page of any function, you can press this key to open the parameter information display interface of the current function. At this point, you can use the knob or direction keys to switch the parameter tabs to view the parameter information of different functions.
  • Page 16 RIGOL 5. Numeric Keyboard The numeric keyboard supports Chinese characters, English uppercase /lowercase characters, numbers and commonly used symbols (include the decimal point, #, space and positive/negative sign +/-). It is mainly used to edit the file or folder name and set the parameters.
  • Page 17 RIGOL 7. Direction Keys/Step Key When setting a parameter, Step is used to set the step of the parameter currently selected; the direction keys are used to enter the parameter editing state and move the cursor to the specified digit.
  • Page 18 RIGOL 11. Output Control Keys Used to turn on or off the RF output. — Press this key; the backlight of the key and the RF label in the function status area in the user interface are illuminated. At this point, the RF output is turned on and the [RF OUTPUT 50Ω] connector outputs...
  • Page 19 RIGOL 14. LF Output Connector When the LF output is turned on, this connector is used to output the LF signal. 15. RF Output Connector When the backlight of RF/on is illuminated, this connector is used to output the RF signal and RF sweep signal.

  • Page 20: Rear Panel Overview

    RIGOL Rear Panel Overview The rear panel of DSG800 series RF signal generator is as shown in the figure below. Figure 2 Rear Panel 1. Pulse Signal Input/Output Connector The function of this connector is determined by the current working mode of pulse modulation.
  • Page 21 RIGOL 2. External Modulation Input Connector When the modulation source of AM or FM/ØM is set to "Ext", this connector is used to input the external modulating signal. 3. Signal Valid Output Connector When the RF output frequency or amplitude is...
  • Page 22 RIGOL When the pulse modulation source is "Int" and the trigger mode is "Ext Gate", this connector is used to input the external gated signal. 5. Power Input Connector Power input connector. This RF signal generator can accept 100 V to 240 V, 45 Hz to 440 Hz AC power supplies.
  • Page 23 RIGOL 7. Reference Signal Output Connector It is used to output the internal 10 MHz reference clock signal which is used to synchronize the generator with other instruments. For more information about the specifications of the clock signal output from this connector, refer to the data sheet of this product.

  • Page 24: To Use Dsg800 For The First Time

    RIGOL 12. OCXO (Option OCXO-B08) OCXO is an oven controlled crystal oscillator. It is a frequency reference source with higher temperature stability. Note: Sixty minutes of warm-up is required for the OCXO to reach its rated frequency. For the ordering information of this option, please refer to the data sheet of this product.

  • Page 25: User Interface

    RIGOL User Interface In this manual, DSG830 is taken as an example to illustrate the user interface of DSG800 series RF signal generator, as shown in the figure below. Figure 3 User Interface 1. Frequency Area Display the current frequency settings of the RF signal generator.
  • Page 26 RIGOL — : forward sweep label. It is displayed when the sweep manner is "Level" or "Freq & Lev" and the sweep direction is "Fwd". — : downward sweep label. It is displayed when the sweep manner is "Level" or "Freq & Lev" and the sweep direction is "Down".
  • Page 27 RIGOL The RF modulation output The RF modulation is not turned on and only output is turned on and AM is turned on. AM is turned on. The RF modulation output The RF modulation is not turned on and only output is turned on and FM is turned on.
  • Page 28 RIGOL and Pulse are turned on. ØM and Pulse are turned The RF modulation The RF modulation output output is turned on; FM, is not turned on; FM, IQ IQ and Pulse are turned and Pulse are turned on. The RF modulation The RF modulation output output is turned on;...

  • Page 29: To Use The Built-In Help System

    RIGOL To Use the Built-in Help System The DSG800 built-in help system provides the help information of all the function keys and menu softkeys at the front panel. Users can view the help information of any key when operating the instrument.

  • Page 30: Basic Operations

    RIGOL Basic Operations To Output a RF Signal Output a RF signal with 1 GHz frequency and -20 dBm amplitude from the [RF OUTPUT 50Ω] connector. 1. Restore to the factory setting Press Syst  Reset  Preset Type  "Factory" and then press Preset to restore the instrument to the factory setting.

  • Page 31: To Output A Rf Sweep Signal

    RIGOL To Output a RF Sweep Signal This section introduces how to output a RF sweep signal by configuring continuous linear step sweep. Set the frequency range to (1 GHz to 2 GHz), the amplitude range to (-20 dBm to 0 dBm), the number of sweep points to 10 and the dwell time to 500 1.
  • Page 32 RIGOL status area is illuminated. 4. Turn on the RF output Press RF/on; the backlight of the key and the RF label displayed in the function status area in the user interface are illuminated. At this point, the RF output is turned on and the [RF OUTPUT 50Ω] connector outputs RF sweep signal...

  • Page 33: To Output A Rf Modulated Signal

    RIGOL To Output a RF Modulated Signal This section introduces how to output an AM modulated signal by taking amplitude modulation (AM) as an example. Set the carrier frequency to 800 MHz, the carrier amplitude to -20 dBm, the AM modulation depth to 60% and the modulation frequency to 20 kHz.

  • Page 34: Remote Control

    PC automatically. You can also click to search for the resource. (4) View the device resource The resource found will be displayed under the "RIGOL Online Resource" directory and the model number and USB interface information of the instrument will also be displayed.
  • Page 35 RIGOL (5) Communication test Right-click the resource name "DSG830 (USB0::0x1AB1::0x6666::DSG8A170200001::INSTR)" and select "SCPI Panel Control" to open the remote command control panel through which you can send commands and read data. DSG800 Quick Guide...

  • Page 36: Troubleshooting

    The chapter lists the commonly encountered failures of DSG800 and their solutions. When you encounter those problems, please solve them following the corresponding steps. If the problem remains still, please contact RIGOL and provide your device information (Syst  Information  System Info).
  • Page 37 RIGOL 4. The setting is correct but the waveform output is incorrect: (1) There is no RF output — Check whether the signal connecting cable is tightly connected to the corresponding [RF OUTPUT 50Ω] connector. — Check whether the connecting cable has internal damage.
  • Page 38 (3) If the above failures occur, the keyboard connecting wire might be loose or the keyboard is damaged. Please do not disassemble the instrument and contact RIGOL. 8. The instrument does not pass the performance specification test: (1) Check whether the RF signal generator is within the calibration period (1 year).
  • Page 39 RIGOL (3) Check whether the RF signal generator is working under the specified environment temperature. (4) Check whether the test is being performed in a highly magnetic environment. (5) Check whether the power supplies of the RF signal generator and test system have strong interference.
  • Page 41 RIGOL 快速指南 DSG800 系列射频信号源 2018 年 9 月 RIGOL (SUZHOU) TECHNOLOGIES, INC.
  • Page 43 © 2015 苏州普源精电科技有限公司 商标信息 RIGOL 是苏州普源精电科技有限公司的注册商标。 文档编号 QGG02006-1110 声明  本公司产品受中国及其它国家和地区的专利（包括已取得的和正在申请的专利） 保护。  本公司保留改变规格及价格的权利。  本手册提供的信息取代以往出版的所有资料。  本手册提供的信息如有变更，恕不另行通知。  对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能，以及因使用 本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。  产品认证 RIGOL 认证本产品符合中国国家产品标准和行业产品标准及 ISO9001:2015 标准和 ISO14001:2015 标准，并进一步认证本产品符合其它国际标准组织成员的相关标准。 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系： 电子邮箱：service@rigol.com 网址：www.rigol.com DSG800 快速指南...
  • Page 44 RIGOL 安全要求 一般安全概要 了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产 品。为避免可能的危险，请务必按照规定使用本产品。 使用正确的电源线。 只允许使用所在国家认可的本产品专用电源线。 将产品接地。 本产品通过电源电缆的保护接地线接地。为避免电击，在连接本产品的任何输入或输 出端子之前，请确保本产品电源电缆的接地端子与保护接地端可靠连接。 正确连接探头。 如果使用探头， 探头地线必须连接到接地端上。 请勿将探头地线连接至高电压， 否则， 可能会在示波器和探头的连接器、控制设备或其它表面上产生危险电压，进而对操作 人员造成伤害。 查看所有终端额定值。 为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产 品前查阅产品手册以了解额定值的详细信息。 使用合适的过压保护。 确保没有过电压（如由雷电造成的电压）到达该产品。否则操作人员可能有遭受电击 的危险。 请勿开盖操作。 请勿在仪器机箱打开时运行本产品。 请勿将异物插入排风口。 请勿将异物插入排风口以免损坏仪器。 使用合适的保险丝。 只允许使用本产品指定规格的保险丝。 避免电路外露。 电源接通后，请勿接触外露的接头和元件。 怀疑产品出故障时，请勿进行操作。 如果您怀疑本产品出现故障，请联络RIGOL授权的维修人员进行检测。任何维护、调 整或零件更换必须由RIGOL授权的维修人员执行。 DSG800 快速指南...
  • Page 45 RIGOL 保持适当的通风。 通风不良会引起仪器温度升高，进而引起仪器损坏。使用时应保持良好的通风，定期 检查通风口和风扇。 请勿在潮湿环境下操作。 为避免仪器内部电路短路或发生电击的危险，请勿在潮湿环境下操作仪器。 请勿在易燃易爆的环境下操作。 为避免仪器损坏或人身伤害，请勿在易燃易爆的环境下操作仪器。 请保持产品表面的清洁和干燥。 为避免灰尘或空气中的水分影响仪器性能，请保持产品表面的清洁和干燥。 防静电保护。 静电会造成仪器损坏，应尽可能在防静电区进行测试。在连接电缆到仪器前，应将其 内外导体短暂接地以释放静电。 正确使用电池。 如果仪器提供电池，严禁将电池暴露于高温或火中。要让儿童远离电池。不正确地更 换电池可能造成爆炸（警告：锂离子电池） 。必须使用 RIGOL 指定的电池。 注意搬运安全。 为避免仪器在搬运过程中滑落，造成仪器面板上的按键、旋钮或接口等部件损坏，请 注意搬运安全。 DSG800 快速指南...

  • Page 46: 安全术语和符号

    RIGOL 安全术语和符号 本手册中的安全术语： 警告 警告性声明指出可能会造成人身伤害或危及生命安全的情况或操作。 注意 注意性声明指出可能导致本产品损坏或数据丢失的情况或操作。 产品上的安全术语： DANGER 表示您如果不进行此操作，可能会立即对您造成危害。 WARNING 表示您如果不进行此操作，可能会对您造成潜在的危害。 CAUTION 表示您如果不进行此操作，可能会对本产品或连接到本产品的其他设 备造成损坏。 产品上的安全符号： 高电压 安全警告 保护性接地端 壳体接地端 测量接地端 DSG800 快速指南...

  • Page 47: 保养与清洁

    RIGOL 保养与清洁 保养 请勿将仪器放置在长时间受到日照的地方。 清洁 请根据使用情况定期对仪器进行清洁。方法如下： 断开电源。 用柔和的清洁剂或清水浸湿软布擦拭仪器外部，请注意不要将水或其他异物通过 散热孔进入机箱内。 清洁带有液晶显示屏的仪器时， 请注意不要划伤 LCD 显示屏。 注意 请勿使任何腐蚀性的液体沾到仪器上，以免损坏仪器。 警告 重新通电之前，请确认仪器已经干透，避免因水分造成电气短路甚至人身 伤害。 环境注意事项 以下符号表明本产品符合 WEEE Directive 2002/96/EC 所制定的要求。 设备回收 本产品中包含的某些物质可能会对环境或人体健康有害，为避免将有害物质释放到环 境中或危害人体健康，建议采用适当的方法回收本产品，以确保大部分材料可正确地 重复使用或回收。有关处理或回收的信息，请与当地权威机构联系。 DSG800 快速指南...

  • Page 48: 文档概述

    本手册通常用“字符底纹+文字（加粗） ”表示一个菜单，如 低频 表示 FREQ 功 能键的低频菜单项。 3. 连接器： 本手册中通常用“方括号+文字（加粗） ”表示前面板或后面板上的一个连接器。 例如：[RF OUTPUT 50Ω] 。 4. 操作步骤： 本手册中通常用一个箭头“”表示下一步操作。例如：FREQ  低频 表示按 下前面板上的 FREQ 功能键后再按 低频 菜单软键。 文档中的内容约定 DSG800 系列射频信号源包含 DSG815 和 DSG830 两个型号。 本手册以 DSG830 为例， 介绍其基本操作。有关更多详细信息，请参考《DSG800 用户手册》 。 本产品用户文档 本产品的主要用户文档包括快速指南、用户手册、编程手册、数据手册等。用户可以 登录RIGOL网址下载所需文档的最新版本（www.rigol.com） 。 DSG800 快速指南...
  • Page 49 RIGOL 目录 目录 保证和声明 ....................I 安全要求 ....................II 一般安全概要 ................... II 安全术语和符号 ..................IV 保养与清洁 ....................V 环境注意事项 ................... V 文档概述 ....................VI 快速入门 ....................1 一般性检查 ....................1 前面板概述 ....................2 后面板概述 ....................7 首次使用 DSG800 ..................11 连接电源...

  • Page 51: 快速入门

    RIGOL 快速入门 一般性检查 1． 检查运输包装 如运输包装已损坏，请保留被损坏的包装或防震材料，直到货物经过完全检查且 仪器通过电性和机械测试。 因运输造成仪器损坏，由发货方和承运方联系赔偿事宜。RIGOL公司恕不进行 免费维修或更换。 2． 检查整机 若存在机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的 RIGOL 经销商。 3． 检查随机附件 请根据装箱单检查随机附件，如有损坏或缺失，请联系您的RIGOL经销商。 DSG800 快速指南...

  • Page 52: 前面板概述

    RIGOL 前面板概述 DSG800 系列射频信号源前面板如下图所示。 11 12 13 14 图 1 前面板 1. 恢复预设设置键 将仪器恢复至预设的状态（出厂默认状态或用户保存的状 态） 。 2. LCD 显示屏 3.5 英寸 TFT 高清（320×240）彩色液晶显示屏，清晰显示 仪器当前的主要设置和状态，详细信息请参考“用户界面” 一节。 3. 菜单控制键 显示切换键，在某一功能的菜单页下，按下该键打开当前功 能的参数信息显示界面。此时，您可使用旋钮或方向键切换 参数标签查看不同功能的参数信息。 再次按下该键则可跳转 到当前所选参数标签对应的功能菜单。另外，按下任意功能 按键可退出参数信息显示界面。 DSG800 快速指南...
  • Page 53 RIGOL 菜单软键，与其左侧显示的菜单一一对应，按下该软键激活 相应的菜单。 菜单翻页键。 4. 功能键 设置 RF 输出信号的频率参数以及 LF 输出的相关参数。 设置 RF 输出信号的幅度参数，并提供平坦度校正功能。 设置扫描方式、扫描类型、扫描模式等参数。 设置幅度调制（Amplitude Modulation，AM） 、频率调制 （Frequency Modulation，FM） 、相位调制（Phase Modulation，ØM） 、脉冲调制（Pulse Modulation）及脉冲 发生器、I/Q 调制及 I/Q 调制源相关的参数。 5. 数字键盘 数字键盘支持中文字符、英文大/小写字符、数字和常用符号（包括小数点、#、 空格和正负号+/-）的输入。主要用于编辑文件或文件夹的名称、设置参数。 数字与字母复用的按键用于直接输入所需的数字或字母。 用于切换输入模式为中文、英文或数字。 设置参数时，输入模式固定为数字，该键用于输入数值的 符号（ “+”或“-” ） 。 数字输入模式下，按下该键输入 1。...
  • Page 54 RIGOL 0 与空格的复用： 数字输入模式下，按下该键输入 0。 中文或英文输入模式下，按下该键输入空格。 数字输入模式下，按下该键，当前光标处插入一个小数点。 英文输入模式下，该键用于输入“#” 。 中文输入模式下，该键无效。 6. 旋钮 参数设置时， 用于修改光标处的数值或以当前步进修改参 数值。 文件名编辑时，用于选择所需的字符。 存储功能中，用于选择当前的路径或文件。 参数信息显示界面下，用于切换参数标签。 7. 方向键/Step 键 设置参数时，Step 键用于设置当前选中参数的步进；方 向键用于进入参数编辑状态并移动光标至指定位。 存储功能中，方向键用于展开和折叠当前选中目录。 文件名编辑时，方向键用于选择所需的字符。 参数信息显示界面下，方向键用于切换参数标签。 8. 电源键 用于打开或关闭射频信号源。您可以通过如下方式启用或 禁用该按键的功能。按 Syst  电源状态 选择“缺省” 或“常开” 。选择“缺省”时，仪器上电后，您需要按下该 按键启动仪器。选择“常开”时，仪器上电后，仪器自动 启动。 另外，该按键具有延迟开关机的功能（即按下该键保持一...
  • Page 55 RIGOL 10. 系统设置键 设置系统相关的参数。 11. 输出控制键 用于打开或关闭 RF 输出。 — 按下该按键，背灯点亮，用户界面功能状态区 RF 标志 点亮，打开 RF 输出。此时，[RF OUTPUT 50Ω] 连 接器以当前配置输出 RF 信号。 — 再次按下该按键，背灯熄灭，用户界面功能状态区 RF 标志变灰。此时，关闭 RF 输出。 用于打开或关闭 RF 调制输出。 — 打开某一项调制 （AM、 FM、 ØM、 Pulse Mod 或 I/Q Mod）...
  • Page 56 RIGOL 14. LF 输出连接器 当打开 LF 输出开关时，该连接器用于输出 LF 信号。 15. RF 输出连接器 当 RF/on 按键背灯点亮时，该连接器用于输出 RF 信号 和 RF 扫描信号。 当 RF/on 和 Mod/on 按键背灯点亮时，该连接器用于 输出 RF 已调制信号。 注意 为了避免损坏仪器，RF 输出连接器上的反向直流电压不得超过 50 V；1 MHz 至 3 GHz 频段，反向功率不得超过+30 dBm（1W） 。...

  • Page 57: 后面板概述

    RIGOL 后面板概述 DSG800 系列射频信号源后面板如下图所示。 图 2 后面板 1. 脉冲信号输入/输出连接器 该连接器的功能由脉冲调制当前的工作模式决定。 PULSE IN： 当脉冲调制源为“外部”时，用于输入外部脉冲信 号。 PULSE OUT： 当脉冲调制源为“内部”且脉冲输出开关打开时， 用于输出内部发生器产生的脉冲信号。该输出信号 与“脉冲类型”的选择有关，可设置为“单脉冲” 或“多脉冲”。 DSG800 快速指南...
  • Page 58 RIGOL 2. 外部调制输入连接器 当 AM 或 FM/ØM 的调制源为“外部”时，该连接 器用于输入外部调制信号。 3. 信号有效输出连接器 修改 RF 输出频率或幅度时， 仪器内部电路经过一定 的响应和处理时间后， 前面板 RF 输出连接器以指定 的频率和幅度输出 RF 信号。 在此过程中， [SIGNAL VALID] 连接器输出一个脉冲同步信号指示 RF 输 出信号的有效性： — 高电平（+3.3 V） ：表示 RF 信号正在配置； — 低电平 （0 V） ： 表示 RF 信号已经稳定 （即有效） 。...
  • Page 59 RIGOL 5. 电源输入连接器 电源输入连接器。 本射频信号源支持 100 V-240 V，45 Hz-440 Hz 规 格的交流电源。仪器最大功耗不超过 60 W。 6. I/Q 调制信号输入/输出连接器（选件 DSG800-IQ） 当 I/Q 调制源为“外部”时，用于输入 I/Q 调制的 同相（I：In-Phase）基带信号。 当 I/Q 调制源为“外部”时，用于输入 I/Q 调制的 正交相位（Q：Quadrature Phase）基带信号。 用于输出内置基带发生器 I/Q 调制的同相（I： In-Phase）成分。 用于输出内置基带发生器 I/Q 调制的正交相位 （Q： Quadrature Phase）成分。...
  • Page 60 RIGOL 8. 参考信号输入连接器 用于输入外部 10 MHz 参考时钟信号，常用于与其 它仪器的同步。如需了解该连接器对外部时钟信号 的规格要求，请参考本产品的数据手册。 9. LAN 本仪器符合 LXI Core 2011 Device 仪器标准，主要 支持 WebServer，Socket 等多种远程控制方式。 该接口用于将射频信号源连接至计算机或网络，从 而实现远程控制。 10. USB DEVICE 本仪器符合 USBTMC 类协议。 该接口用于与计算机相连，从而实现远程控制。 11. USB HOST 用于连接 U 盘升级系统或存储系统状态等。 12. OCXO（选件 OCXO-B08） OCXO 为恒温晶体振荡器 （Oven Controlled Crystal Oscillator）...

  • Page 61: 首次使用 Dsg800

    RIGOL 首次使用 DSG800 连接电源 请使用附件提供的电源线将射频信号源连接至 AC 电源中。本射频信号源支持 100 V-240 V，45 Hz-440 Hz 规格的交流电源。仪器最大功耗不超过 60 W。当通过该连接 器将射频信号源连接到交流电源时， 仪器自动调节至正确的电压范围， 无需手动选择。 注意 为避免电击，请务必使用标准配置插头。 开机检查 正确连接电源后，按下前面板的电源键 打开射频信号源。开机过程中仪器执行 初始化过程和自检过程。结束后，屏幕进入默认界面。 设置系统语言 DSG800 系列射频信号源支持多种系统语言，您可以按 Syst  Language 切换系 统语言。 DSG800 快速指南...

  • Page 62: 用户界面

    RIGOL 用户界面 本手册以 DSG830 型号为例， 介绍 DSG800 系列射频信号源的用户界面， 如下图所示。 图 3 用户界面 1. 频率区 显示当前射频信号源的频率设置。 — ：连续扫描标志。当扫描类型为“频率”或“频率和电平”且扫描模 式为“连续”时显示。 — ：单次扫描标志。当扫描类型为“频率”或“频率和电平”且扫描模 式为“单次”时显示。 — ：递增扫描标志。当扫描类型为“频率”或“频率和电平”且扫描方 向为“递增”时显示。 — ：递减扫描标志。当扫描类型为“频率”或“频率和电平”且扫描方 向为“递减”时显示。 — ：频率扫描进度条。当扫描类型为“频率”或“频率和电 平”时显示。 2. 幅度区 显示当前射频信号源的电平设置。 — ：平坦度校正开关为“打开”时显示。 — ：连续扫描标志。当扫描类型为“电平”或“频率和电平”且扫描模 式为“连续”时显示。 — ：单次扫描标志。当扫描类型为“电平”或“频率和电平”且扫描模...
  • Page 63 RIGOL 向为“递增”时显示。 — ：递减扫描标志。当扫描类型为“电平”或“频率和电平”且扫描方 向为“递减”时显示。 — ：幅度扫描进度条。当扫描类型为“电平”或“频率和电 平”时显示。 3. 状态栏 指示当前射频信号源的一些系统状态。 — ：射频信号源工作在远程控制模式。 — ：射频信号源工作在本地操作模式。 ：仪器检测到 U 盘时显示。 — — ：打开仪器参数信息界面时显示。 4. 菜单显示区 该区域中的菜单项与显示屏右边的软键一一对应。按下任一软键可激活相应的菜 单功能。 5. 消息显示区 显示操作错误消息和操作提示消息。您可通过按 Syst  信息  系统消息， 查看出现的消息。如果发生多条消息，您可使用方向键或旋转旋钮选中消息行进 行查看。 6. 功能状态区 显示当前射频信号源各功能的工作状态。功能状态区可能出现的状态图标如下表 所示。 图标...
  • Page 64 RIGOL 未打开 RF 调制输出，仅打 打开 RF 调制输出，并打 开 ØM。 开 ØM。 未打开 RF 调制输出，仅打 打开 RF 调制输出，并打 开 Pulse。 开 Pulse。 未打开 RF 调制输出，仅打 打开 RF 调制输出，并打 开 IQ。 开 IQ。 未打开 RF 调制输出，打开 打开 RF 调制输出，并打 AM 和 FM。...

  • Page 65: 使用内置帮助系统

    RIGOL 使用内置帮助系统 DSG800 内置帮助系统对于前面板上的每个功能按键以及菜单软键，都提供了相关帮 助信息。用户可在操作仪器的过程中随时查看任意键的相关帮助。 1. 获取内置帮助的方法 按下 ？ 键，然后按下所需要获得帮助的功能按键或菜单软键，仪器界面显示 该键的帮助信息。 2. 帮助的翻页操作 当帮助信息为多页显示时，可通过方向键或旋转旋钮滚动帮助信息页面。 3. 关闭当前的帮助信息 当仪器界面显示帮助信息时， 用户按下前面板上的任意按键 （方向键和旋钮除外） ， 将关闭当前显示的帮助信息。 4. 获取菜单软键的帮助信息 按下 ？ 键，仪器界面将显示获取帮助的提示。按下菜单软键，仪器界面显示 菜单键所对应菜单项的帮助信息。 5. 获取任意功能按键的帮助信息 按下 ？ 键，仪器界面将显示获取帮助的提示。按下任意功能按键，仪器界面 显示按键本身的功能帮助信息。 DSG800 快速指南...

  • Page 66: 基本操作

    RIGOL 基本操作 输出 RF 信号 从 [RF OUTPUT 50Ω] 连接器输出一个频率为 1 GHz， 幅度为-20 dBm 的 RF 信号。 1. 恢复出厂设置 按 Syst  复位  预置类型  “出厂设置” ，然后按 Preset 键恢复出厂设 置。 2. 频率设置 按 FREQ，使用数字键盘输入频率的数值 1，然后在弹出的单位菜单中选择所需 的单位 GHz。  可选的频率单位有GHz、MHz、kHz和Hz。...

  • Page 67: 输出 Rf 扫描信号

    RIGOL 输出 RF 扫描信号 本小节以配置连续的线性步进扫描为例，介绍输出一个 RF 扫描信号：频率范围为 1 GHz 至 2 GHz， 幅度范围为-20 dBm 至 0 dBm， 扫描点数为 10， 驻留时间为 500 ms。 1. 恢复出厂设置 按 Syst  复位  预置类型  “出厂设置” ，然后按 Preset 键恢复出厂设 置（扫描模式默认为连续，扫描方式默认为步进，扫描间隔默认为线性） 。 2. 步进扫描参数设置 按 SWEEP 键， 使用菜单翻页键...

  • Page 68: 输出 Rf 已调信号

    RIGOL 输出 RF 已调信号 本小节以幅度调制（AM）为例，介绍输出一个 AM 已调信号：载波频率为 800 MHz， 载波幅度为-20 dBm，AM 调制深度为 60%，调制频率为 20 kHz。 1. 恢复出厂设置 按 Syst  复位  预置类型  “出厂设置” ，然后按 Preset 键恢复出厂设 置（调制源默认为内部，调制波形默认为正弦） 。 2. 设置载波频率和幅度 (1) 载波频率 按 FREQ，使用数字键盘输入频率的数值 800，然后在弹出的单位菜单中选 择所需的单位 MHz。 (2) 载波幅度...

  • Page 69: 远程控制

    RIGOL 远程控制 DSG800 支持通过 USB 或 LAN 接口与计算机进行通信从而实现远程控制。 远程控制基 于 SCPI 命令集（Standard Commands for Programmable Instruments，用于可编程 仪器的标准命令集）实现。本小节将介绍如何使用 RIGOL 提供的通用 PC 软件 Ultra Sigma 发送 SCPI 命令并通过 USB 接口对射频信号源进行远程控制。有关命令的详细 说明请参考《DSG800 编程手册》 。 注意：当仪器工作在远程模式时，用户界面显示 图标，前面板按键被锁定（ESC 除外）。此时，您可以按 ESC 键退出远程模式。 1. 安装 Ultra Sigma 软件...

  • Page 70: 故障处理

    时，请按照相应的步骤进行处理，如不能处理，请与 RIGOL 联系，同时请提供您机 器的设备信息（获取方法：Syst  信息  系统信息） 。 1. 如果按下电源键，射频信号源仍然黑屏，没有任何显示： (1) 检查风扇是否转动； — 如果风扇转动，屏幕不亮，可能是屏幕连接线松动。 — 如果风扇不转，说明仪器并未成功开机，请参考步骤(2)处理。 (2) 检查电源接头是否已正确连接，电源开关是否已打开。 (3) 检查电源保险丝是否已熔断。如需更换保险丝，请与 RIGOL 联系。 (4) 做完上述检查后，重新启动仪器。 (5) 如果仍然无法正常使用本产品，请与 RIGOL 联系。 2. 屏幕显示太暗，看不清： (1) 检查液晶屏的亮度设置值是否太小。 (2) 按 Syst  显示  亮度 软键，使用数字键或旋钮调节射频信号源液晶屏 的亮度至合适的状态。...
  • Page 71 RIGOL (2) RF 输出上没有调制 — 检查信号连接线是否与相应的 [RF OUTPUT 50Ω] 端口紧固连接。 — 检查连接线是否有内部损伤。 — 检查连接线是否与测试仪器紧固连接。 — 检查 Mod/on 和 RF/on 按键背灯是否都处于点亮状态， 并且需查看 调制 开关 是否打开。 — 检查调制参数设置是否合适，适当调整调制参数。 — 如果使用外部调制源，请确保外部源连接正确并且有输出，同时应在射 频信号源指定的范围内工作。 5. 扫描发生异常： (1) 扫描出现停滞 用户界面频率区/幅度区显示扫描进度条，表示正在进行扫描操作。若出现扫 描停滞，应检查以下几点： — 至少打开一种扫描类型：按 SWEEP  扫描类型，选择“频率”、 “电...
  • Page 72 RIGOL (3) 重新启动仪器后，再插入 U 盘设备进行检查。 (4) 如果仍然无法正常使用 U 盘，请与 RIGOL 联系。 7. 按键无响应或串键： (1) 开机后，确认是否所有按键均无响应。 (2) 按 Syst  自检  键盘测试，进入键盘测试界面。依次按下前面板上的 功能按键，确认是否有按键无响应或者串键现象。 (3) 如存在上述故障， 可能是键盘连接线松动或者键盘损坏， 请勿自行拆卸仪器， 并及时与RIGOL联系。 8. 性能指标测试没有通过： (1) 检查射频信号源是否在校准周期内（校准周期为1年）。 (2) 确认是否在测试之前将射频信号源预热了至少40分钟。 (3) 检查射频信号源是否处于规定环境温度下。 (4) 确认测试是否处于强磁环境下进行。 (5) 检查射频信号源以及测试系统的供电是否有强干扰。...
