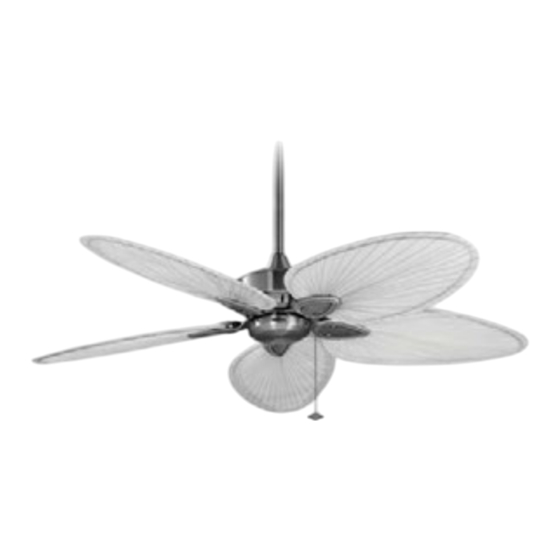

The WindPointe
FP7500; 5-Bladed Model
FP7500RSP4LK; 5-Bladed Model
FP7510; 5-Bladed Model
Models No. FP7300, FP7400, FP7410, FP7500, FP7510&FP7500RSP4LK
OWNER'S MANUAL
READ AND SAVE THESE INSTRUCTIONS
Ceiling Fans
Windpointe™ Fan Model (Std)
FP7300; 3-Bladed Model
FP7400; 4-Bladed Model
FP7410; 4-Bladed Model
Net Weight (lbs)
FP7300
28.46
FP7400
27.75
FP7410
26.29
FP7500
25.57
FP7510
25.57
FP7500RSP4LK
33.25
®
Net Weight (kgs)
12.91
12.58
11.95
1.60
1.60
15.1
Advertisement
Table of Contents
Related Manuals for Fanimation WindPointe FP7400
Summary of Contents for Fanimation WindPointe FP7400
- Page 1 ® The WindPointe Ceiling Fans FP7300; 3-Bladed Model FP7500; 5-Bladed Model FP7400; 4-Bladed Model FP7500RSP4LK; 5-Bladed Model FP7410; 4-Bladed Model Windpointe™ Fan Model (Std) Net Weight (lbs) Net Weight (kgs) FP7300 28.46 12.91 FP7400 27.75 12.58 FP7510; 5-Bladed Model FP7410 26.29 11.95 FP7500...
-
Page 2: Table Of Contents
Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation. -
Page 3: Unpacking Instructions
Fanimation. Substitution of parts or accessories not • Motor Coupling Cover – 3/16˝-24 x 11mm (Models FP7300 designated for use with this product by Fanimation could • Switch Cup/Adapter & FP7400) (blade to blade holder) result in personal injury or property damage. Contact... -
Page 4: Energy Effi Cient Use Of Ceiling Fans
8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms. -
Page 5: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Remove the Hanger Ball by loosening the setscrew in the Hanger Ball until the ball falls freely down the Downrod. (Figure 1) Remove the Pin from the Downrod, then remove the Hanger Ball. Retain the Pin and Hanger Ball for reinstallation in Step 5. -
Page 6: How To Hang Your Ceiling Fan
How to Hang Your Ceiling Fan ▲WARNING Ceiling To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before hanging. NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be grounded for safe operation. -
Page 7: How To Wire Your Ceiling Fan - Pull Chain
How to Wire Your Ceiling Fan - Pull Chain If you feel that you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. ▲WARNING Black To avoid possible electrical shock, be sure electricity is Listed Fan Wire Black... - Page 8 Assembling and Mounting the Fan Blades and Switch Hsg INSTALLATION NOTE Do not connect fan blades until the fan is completely installed. Installing the fan with blades assembled may result in damage to the fan blades. ▲WARNING To reduce the risk of personal injury, do not bend the blade holders when installing, balancing the blades or cleaning the fan.
- Page 9 Assembling and Mounting the Fan Blades and Switch Hsg (cont’d) 9a. Assemble the Adapter assembly on the Housing Support bracket and tighten three screws. Securely attach the 9-pins witch cup connector to wiring harness socket within Adapter assembly. (Figure 6a) Figure 6a <<FP7500RSP4LK ONLY>>...
-
Page 10: N I T T G E H F N A L B D A S E Light Kit Assembly-Fp7500Rsp4Lk Only
Light Kit Assembly—FP7500RSP4LK ONLY Install included minican bulbs into the sockets. (Figure 1) CAUTION Bulb is pressurized and may shatter. DO NOT TOUCH BULB WITH BARE HANDS. Fingerprints may result in shorter bulb life. Remove fingerprints with alcohol prior to use. To reduce the risk of fire, use 75-watt max. -
Page 11: Operating Instructions - Pull Chain
Operating Instructions - Pull Chain 1. Restore electrical power to the outlet box by turning the electricity on at the main fuse box. (Figure 1) MAIN FUSE BOX Figure 1 2. Check the operation of the fan by gently pulling on the FP7500RSP4LK pull chain switch. -
Page 12: Parts List
Parts List Models FP7300RS, FP7400**, FP7410** Ref. # Description Part # FP7300RS Part # FP7400** Part # FP7410** Hanger Bracket Assembly APG610BL APG610BL APG610BL Downrod/Hanger Ball Assembly Containing: Hanger Ball Assembly Downrod ADR1-6** ADR1-6** ADR1-6** Hairpin Clip Clevis Pin Ceiling Canopy PG165** PG165** PG165**... - Page 13 Parts List Models FP7500**, 7510MW & FP7500RSP4LK Ref. # Description Part # FP7500** Part # FP7510MW Part # FP7500RSP4LK Hanger Bracket Assembly APG610BL APG610BL APG610BL Downrod/Hanger Ball Assembly Containing: Hanger Ball Assembly Downrod ADR1-6** ADR1-6** ADR1-6RS Hairpin Clip Clevis Pin Ceiling Canopy PG165** PG165**...
-
Page 14: Exploded-View Drawing
FP7300**, FP7400**, FP7410**, FP7500**, FP7510**&FP7500RSP4LK Exploded-View FP7500RSP4LK ONLY FP7300** Blade Holders FP7400** & FP7410** Blade Holders FP7500**, FP7510** & FP7500RSP4LK Blade Holders Figure 1 NOTE: The illustration shown is not to scale or its actual configuration may vary... -
Page 15: Trouble Shooting
Trouble Shooting ▲WARNING For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers. - Page 16 10983 Bennett Parkway Zionsville, IN 46077 Toll Free (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2011 Fanimation 2011/10 V.01...
- Page 17 ® The WindPointe Ventiladores de techo FP7300; modelo de 3 aspas FP7500; modelo de 5 aspas FP7400; modelo de 4 aspas FP7500RSP4LK; modelo de 5 aspas FP7410; modelo de 4 aspas Modelo de ventilador Windpointe™ Peso neto (lb) Peso neto (kg) (estándar) FP7300 28.46...
- Page 18 1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR: si se produce una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará...
- Page 19 • Soporte de suspensión (aspa a soporte de aspas) indicados por Fanimation específicamente para el mismo. La • Capuchón – tornillos con cabeza de arandela de sustitución de piezas o accesoriosque Fanimationno designó...
- Page 20 óptimo. bajar al espacio ocupado. No olvide ajustar el termostato Consulte en su tienda minorista de Fanimation para cuando utilice el ventilador de techo. Con este sencillo obtener accesorios de montaje opcionales.
- Page 21 Cómo ensamblar el ventilador de techo 1. Afloje el tornillo de fijación de la semiesfera y retírela hasta que ésta pueda desplazarse libremente por el barral. (Figura 1) Retire el pasador del barral y luego extraiga la semiesfera. Conserve el pasador y la semiesfera para su Pasador reinstalación en el Paso 5.
- Page 22 Cómo colgar el ventilador de techo ▲ ADVERTENCIA Techo Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada de la caja de fusibles principal antes de colgar el ventilador. NOTA: si no está seguro si la caja de distribución eléctrica tiene conexión a tierra, pida asesoramiento a un electricista autorizado, ya que la conexión a tierra es importante para un funcionamiento seguro.
- Page 23 Cómo realizar la instalación eléctrica del ventilador de techo: cadena de encendido/apagado Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador. ▲ ADVERTENCIA Cable del Para evitar posibles descargas eléctricas, asegúrese de Caja de ventilador Negro...
- Page 24 Ensamblaje y montaje de las aspas del ventilador y la caja del interruptor NOTA DE INSTALACIÓN No conecte las aspas hasta que el ventilador esté totalmente instalado. Instalar el ventilador con las aspas colocadas podría ocasionar daños en las mismas. ▲...
- Page 25 Ensamblaje y montaje de las aspas del ventilador y la caja del interruptor (Cont.) 9a. Ensamble el adaptador en el soporte de la caja y ajuste tres tornillos. Ajuste firmemente la caja del interruptor de 9 pasadores al enchufe del mazo de cables dentro del adaptador.(Figura 6a) Figura 6a 9b.
- Page 26 Unidad del kit de iluminación—SÓLO FP7500RSP4LK 1. Instale las bombillas del candelabro incluidas en cada una de los tres casquillos. (Figura 1) PRECAUCIÓN La bombilla está presurizada y puede quebrarse. NO TOQUE LA BOMBILLA CON LAS MANOS DESPROTEGIDAS. Las huellas dactilares en la bombilla pueden reducir la vida útil de la misma.
- Page 27 Instrucciones de funcionamiento de la cadena de encendido/apagado Restablezca la alimentación eléctrica en la caja de salida volviendo a conectar la electricidad de la caja de fusibles principal. (Figura 1) PRINCIPAL CAJA DE FUSIBLES Figura 1 Verifique el funcionamiento del ventilador tirando FP7500RSP4LK levemente de la cadena de encendido/apagado para el control de la velocidad.
- Page 28 Lista de piezas Modelos FP7300RS, FP7400**, FP7410** N.° de Pieza N.º Pieza N.º Pieza N.º Descripción Ref. FP7300RS FP7400** FP7410** Unidad del soporte de suspensión APG610BL APG610BL APG610BL Unidad del barral/de la semiesfera que contiene: Unidad de la semiesfera Barral ADR1-6** ADR1-6** ADR1-6**...
- Page 29 Lista de piezas Modelos FP7500**, FP7510MW y FP7500RSP4LK N.° de Pieza N.º Pieza N.º Pieza N.º Descripción Ref. FP7500** FP7510MW FP7500RSP4LK Unidad del soporte de suspensión APG610BL APG610BL APG610BL Unidad del barral/de la semiesfera que contiene: Unidad de la semiesfera Barral ADR1-6** ADR1-6**...
- Page 30 FP7300**, FP7400**, FP7410**, FP7500**, FP7510** y FP7500RSP4LK Despiece SÓLO FP7500RSP4LK Soportes de aspas FP7300** Soportes de aspas FP7400** y FP7410** Soportes de aspas FP7500**, FP7510** y FP7500RSP4LK Figura 1 NOTA: la ilustración que se muestra no está hecha a escala y su configuración real puede variar...
- Page 31 Solución de problemas ▲ ADVERTENCIA Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de solucionar problemas en su ventilador. Problema Causa posible Solución sugerida 1. EL VENTILADOR NO 1. El fusible o el disyuntor están fundidos. 1.
- Page 32 10983 Bennett Parkway Zionsville, IN 46077 Llame Sin Cargo al (888) 567-2055 FAX (866) 482-5215 Desde fuera de los EE.UU. llame al (317) 733-4113 Visite nuestro sitio Web en www.fanimation.com Copyright 2011 Fanimation 2011/10 V.01...
