TRANSDUCTEUR IMAGING EN PLASTIQUE À MONTER
À L'INTÉRIEUR DE LA COQUE
MISE EN GARDE ! Ne montez PAS les câbles dans un
endroit où les connecteurs pourraient être submergés.
Si les câbles sont installés dans une zone où des
éclaboussures sont possibles, il est préférable
d'appliquer de la graisse diélectrique sur l'intérieur des
connecteurs pour éviter la corrosion. Vous pouvez
acheter la graisse diélectrique séparément dans une
quincaillerie ou un magasin d'équipement automobile.
7
| Brancher le câble
1. Branchez le câble du transducteur au port sonar sur la tête
de commande ou le plateau de câblage (le cas échéant).
Consultez votre commande guide d'installation de la tête pour
plus de détails.
Les prises sont étiquetées et les connecteurs des câbles sont
clavetés afin de prévenir une mauvaise installation. Assurez-
vous de ne pas forcer sur un connecteur pour l'installer dans
une mauvaise prise.
2. La tête de commande
automatiquement le transducteur. Pour en savoir plus sur
la configuration, consultez le guide d'utilisation de la tête de
commande.

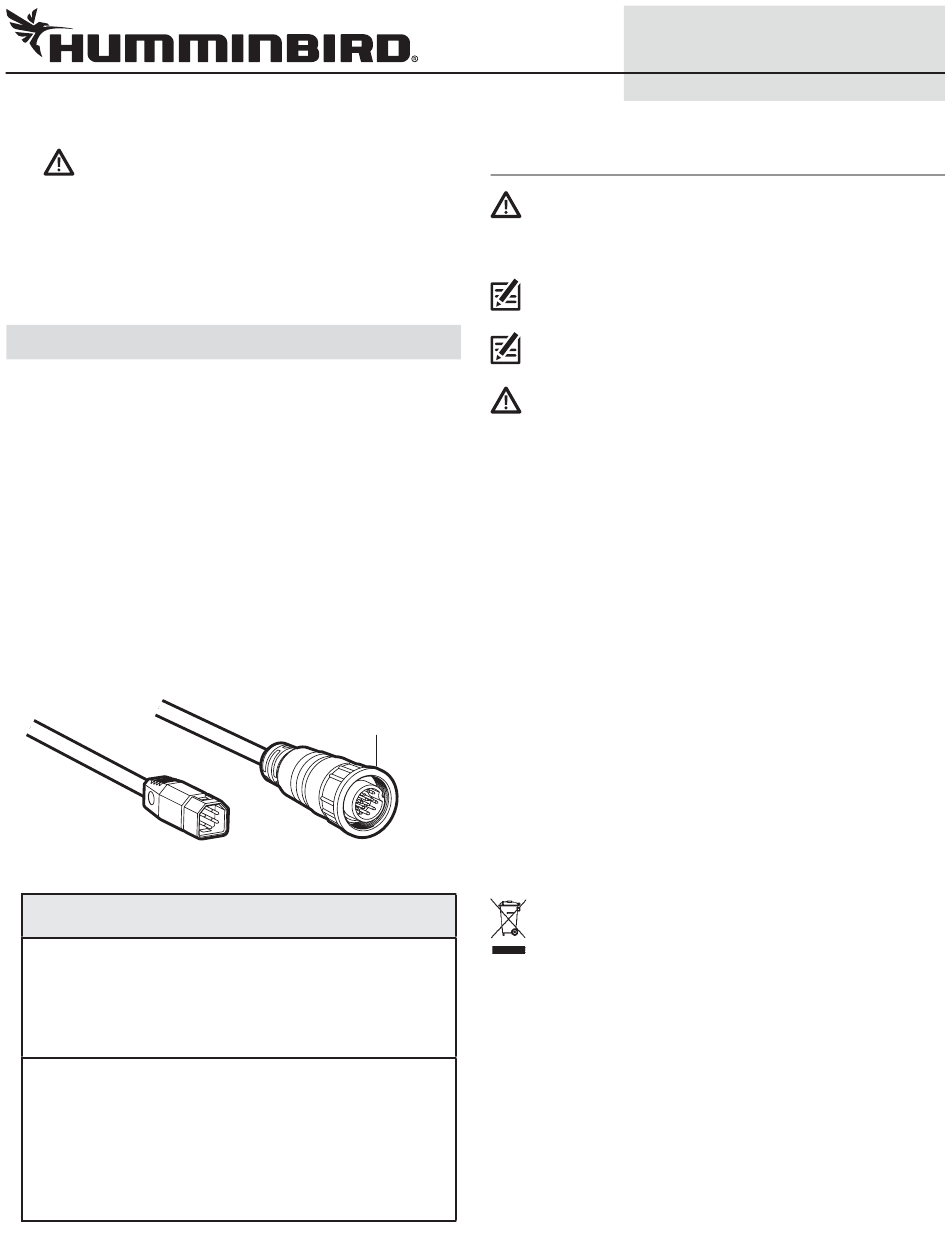

Connecteurs du transducteur
Connecteur hexagonal

Entretien

Si le transducteur demeure à l'eau pendant de longues
périodes, les salissures peuvent réduire l'efficacité du
transducteur. Nettoyez périodiquement la façade du
transducteur avec un savon ou liquide doux et sans danger
pour le plastique et pour le milieu biologique marin.
Si le transducteur est sorti de l'eau pendant une période
prolongée, il faut le laisser reposer un certain temps après
l'avoir remis dans l'eau. De petites bulles d'air peuvent adhérer
à la surface du transducteur et gêner son fonctionnement.
Ces bulles se dissipent avec le temps; vous pouvez également
essuyer la surface du transducteur avec les doigts après l'avoir
remis dans l'eau.
détectera et configurera
vis écrou
Connecteur rond

Avis importants

AVERTISSEMENT ! Le transducteur doit être complètement
submergé dans l'eau pendant le fonctionnement car le signal du
sonar ne peut pas traverser l'air. Un cliquetis d'air peut endommager
le transducteur.
REMARQUE : Les guides d'utilisation et d'installation sont
téléchargeables sur notre site Web à l'adresse humminbird.com.
REMARQUE : Les caractéristiques et spécifications de ce produit
peuvent être modifiées sans préavis.
AVERTISSEMENT ! La réparation et le démontage de cet appareil
électronique doivent être effectués uniquement par un personnel
d'entretien autorisé. Toute modification du numéro de série ou
réparation par un personnel non autorisé entraînera l'annulation de
la garantie.
DÉCLARATION DE CONFORMITÉ AVEC L'ENVIRONNEMENT : Johnson
Outdoors Marine Electronics, Inc. entend agir en de façon responsable, et
respecter la réglementation environnementales connues et applicables
et la politique de bon voisinage des communautés où elle fabrique et vend
ses produits.
DIRECTIVE DEEE : La directive EU 2002/96/CE sur les « déchets
d'équipements électriques et électroniques (DEEE) » concerne la plupart
des distributeurs, vendeurs et fabricants d'équipements électroniques
grand public dans l'Union européenne. La directive DEEE requiert que
le producteur d'équipements électroniques grand public prenne en
charge la gestion des déchets de leurs produits et mettent en œuvre leur
élimination en respectant l'environnement, pendant le cycle de vie du
produit.
Il est possible que la conformité à la directive DEEE ne soit pas requise sur
le site pour les équipements électriques et électroniques (EEE), ou pour les
équipements EEE conçus et destinés à des installations temporaires ou
fixes sur les véhicules de transport tels que les automobiles, les aéronefs
ou les bateaux. Dans certains pays membres de l'Union européenne, ces
véhicules n'entrent pas dans le domaine d'application de la directive,
et les EEE pour ces applications peuvent être considérés exclus de la
conformité à la directive WEEE.
Ce symbole (poubelle DEEE) figurant sur le produit indique qu'il ne
doit pas être mis au rebut avec les autres déchets ménagers. Il doit
être éliminé et recueilli pour le recyclage et la récupération des
équipements EEE à mettre au rebut. Johnson Outdoors Marine
Electronics, Inc. marque tous les produits EEE conformément à la
directive DEEE. Notre but est de respecter les directives sur la collecte, le
traitement, la récupération et la mise au rebut de ces produits en
respectant l'environnement ; ces exigences varient toutefois d'un état
membre à l'autre de l'Union européenne. Pour obtenir d'autres
renseignements sur les sites d'élimination des déchets d'équipements en
vue de leur recyclage et de leur récupération et/ou sur les exigences des
états membres de l'Union européenne, renseignez-vous auprès du
distributeur ou du lieu d'achat de votre produit.
© 2019 Johnson Outdoors Marine Electronics, Inc. Tous droits réservés.
