TRANSDUCTEUR IMAGING EN PLASTIQUE À MONTER
À L'INTÉRIEUR DE LA COQUE

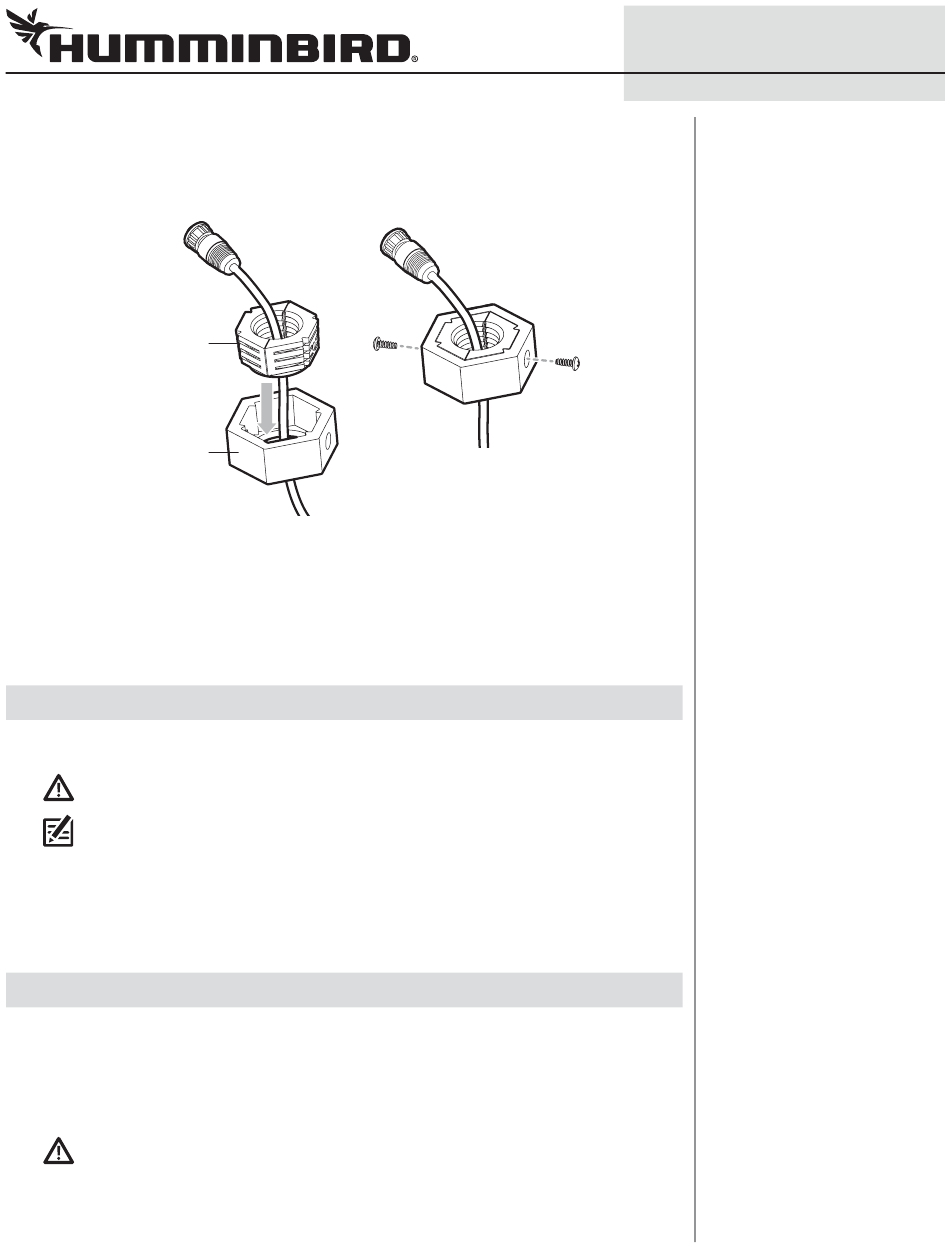

Insertion du demi-écrou dans le carénage
demi-écrou
carénage
Série HELIX
1. Assurez-vous que l'extrémité arrondie du transducteur est orientée vers la proue (avant du
bateau) et parallèle à la ligne centrale.
2. Insérez le transducteur dans le trou percé depuis l'extérieur du bateau, avec la ou les cales
installées conformément à votre type d'installation, puis installez l'écrou sur la tige filetée
depuis l'intérieur du bateau.
5
| Fin de l'installation
1. Ne serrez le demi-écrou à la main sur la tige filetée du transducteur QUE lorsque l'assemblage
est fermement attaché, puis ne serrez PAS PLUS qu'un 1/8 de tour supplémentaire.
AVERTISSEMENT ! Pour éviter tout dommage, NE PAS serrer excessivement l'écrou.
REMARQUE : Ce type de transducteur est directionnel par nature et il doit être aligné avec
l'avant du bateau (directement de déplacement) et parallèle à la ligne centrale. Un mauvais
alignement du transducteur entraînera une lecture incorrecte du fond et de la position des
poissons. (Reportez-vous aux illustrations pour l'orientation.)
2. Retirez tout excès d'agent d'étanchéité à l'extérieur de la coque pour assurer un écoulement
régulier de l'eau par-dessus le transducteur.
6
| Acheminement du câble
Le câble du transducteur doit être acheminé au point de montage de la tête de commande. Il se peut
que votre bateau soit déjàmuni d'une canalisation ou conduite de câblage, que vous pourriez utiliser
pour acheminer le câble du transducteur.
1. Acheminez et fixez le connecteur du câble du transducteur vers la tête de commande, en évitant
les zones où il pourrait être endommagé ou gêner les opérations de navigation normales.
MISE EN GARDE ! Ne coupez pas le câble du transducteur pour le raccourcir et essayez de ne
pas endommager le revêtement isolateur du câble. Gardez le câble le plus à l'écart possible
de tout câble d'antenne de radio VHF ou de câble de tachymètre, afin de limiter les possibilités
d'interférence. Si le câble du transducteur est trop court, vous pouvez vous procurer des
rallonges pour le prolonger jusqu'à une longueur totale de 15 m (50 pi). Pour obtenir de
l'aide, contactez le support technique Humminbird.
Série SOLIX
Installation des vis
