MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
Read and understand all of the instructions and safety infor-
mation in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar esta
herramienta o darle mantenimiento.
Lire attentivement et bien comprendre toutes les instructions
et les informations sur la sécurité de ce manuel avant d'utiliser
ou de procéder à l'entretien de cet outil.
999 3803.0
INSTRUCTION MANUAL
© 2000 Greenlee Textron
ANM-50
ANEMOMETER
AND
THERMOMETER
ANEMÓMETRO
TERMÓMETRO
ANEMOMETRE
THERMOMETRE
Y
ET
IM 1478 REV 1 12/01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ANM-50 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Greenlee ANM-50

Summary of Contents for Greenlee ANM-50

  • Page 1 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil. 999 3803.0 ANM-50 ANEMOMETER THERMOMETER ANEMÓMETRO TERMÓMETRO ANEMOMETRE THERMOMETRE © 2000 Greenlee Textron IM 1478 REV 1 12/01...
  • Page 2 The ANM-50 can display either metric or U.S. units of measure. Safety Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. Observe all of the safety information provided.

  • Page 3: Important Safety Information

    Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage. SAFETY ALERT SYMBOL Read and understand this material before operating or servicing this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death. ANM-50...
  • Page 4 Important Safety Information Electric shock and fire hazard: • Do not expose this unit to rain or moisture. • Do not use the unit if it is wet or damaged. • Use this unit for the manufacturer’s intended purpose only, as described in this manual.

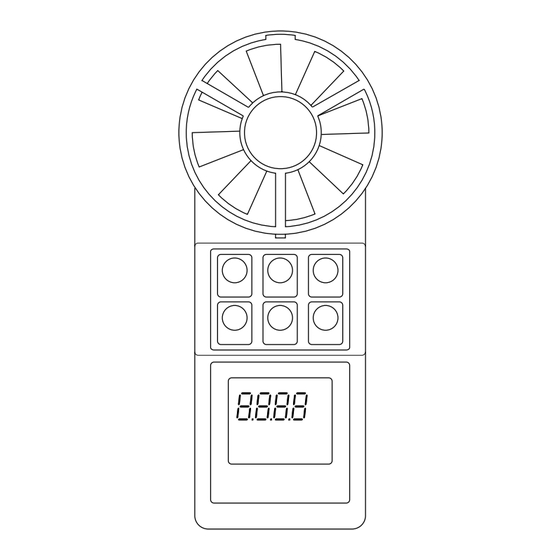

  • Page 5 Press to take measurements at several locations (see Advanced Functions) Press to select one of the various measurement units (see Basic Functions) Press to take measurements at a single location (see Basic Functions) ANM-50...

  • Page 6: Display Icons

    Display Icons 0000 Velocity or Flow Measurement 10. vel Velocity 11. FLOW Airflow 12. AREA Free Flow Area – used for computing airflow 13. Hold Hold Function is enabled 14. knots Knots 15. ft/m Feet per Minute 16. ft Area in Square Feet 17.

  • Page 7: Operation

    If the unit does not function as expected, replace the battery. If the unit still does not function as expected, send the unit to Greenlee for repair. See the address shown under Warranty. See Basic Functions and Advanced Functions for detailed operating instructions.

  • Page 8: Basic Functions

    Basic Functions Metric and U.S. Measurement Scales Use this procedure to select either metric scale (Celsius for temperature and meters per second for airflow) or the U.S. scale (Fahrenheit for temperature and feet per minute for airflow). Turn the unit off. Press the AVERAGE MULTI-POINT button and hold.

  • Page 9: Automatic Power-Off

    * The measurement taken when the HOLD button was pressed. Automatic Power-Off The ANM-50 shuts off after approximately 20 minutes of inactivity to conserve battery power. To bypass this feature, turn the unit off and follow this sequence: Press and hold the HOLD button.

  • Page 10: Advanced Functions

    Advanced Functions Air Velocity Average (Multiple Locations) If the unit is on, press and hold the AVERAGE MULTI-POINT button until the unit beeps twice to erase any stored data. Turn the unit on. When “vel” appears in the upper left corner and the temperature appears in the lower right corner, the unit is ready to take a measurement.
  • Page 11 • Press the AVERAGE MULTI-POINT button to advance to the next digit. Press the MODE VELOCITY FREE AREA FLOW button to save the information. FLOW will appear on the display. Unit will now display average air flow reading and number of locations tested. ANM-50...

  • Page 12: Specifications

    Accuracy Characteristic Airflow 80 to 6900 feet 0.4 to 35 meters Temperature -10 C to 50 C 14 F to 122 F Specifications Display: LCD Sampling Rate: 1 per second Automatic Power-Off: After 20 minutes of inactivity Operating Conditions: -10 C to 35 C (14 F to 95 F), 0% to 80% relative humidity 35 C to 50 C (95 F to 122 F), 0% to 70% relative humidity Indoor use only Storage Conditions:...

  • Page 13: Maintenance

    Remove the screw from the back cover. Remove the back cover. Replace the battery (observe polarity). Replace the cover and screw. Cleaning Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or solvents. ANM-50...
  • Page 14 Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070...

  • Page 15: Acerca De La Seguridad

    (rapidez), flujo (volumen de aire por unidad de tiempo) y temperatura. Ideal para verificar la salida de los sistemas HVAC/R, el modelo ANM-50 puede efectuar la medición en una sola ubicación o en ubicaciones múltiples. El modelo ANM-50 puede mostrar unidades de medición estadounidenses y métricas.

  • Page 16: Importante Información Sobre Seguridad

    Importante Información sobre Seguridad Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.
  • Page 17 • No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las “Especificaciones”. De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad. Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves lesiones o incluso la muerte. ANM-50...
  • Page 18 Identificación Sensor Pantalla ON-OFF RESET MODE VELOCITY FREE AREA FLOW HOLD AVERAGE MULTI-POINT SEL: -MPH -KNOTS MIN/MAX REC SINGLE-POINT Paleta con termocupla Oprima para encender y apagar el instrumento Utilícelo para calcular el flujo de aire (véase Funciones avanzadas) Oprima para retener en pantalla el valor que aparece en ese momento;...

  • Page 19: Iconos De La Pantalla

    25. REC Se activa el modo de grabación 26. AVG Medición promedio 27. -100.0 Medición de temperatura Se selecciona la escala en grados Celsio Se selecciona la escala en grados Fahrenheit FLOW AREA ANM-50 HOLD knots ft/m mil/h km/h ˚C ˚F...

  • Page 20: Operación

    Si la unidad no funciona como debería, reemplace la pila. Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Vea la dirección bajo Garantía. Consulte las secciones Funciones básicas y Funciones avanzadas para ver las instrucciones detalladas de operación.

  • Page 21: Funciones Básicas

    SEL: -MPH -KNOTS para recorrer las diferentes opciones: Las opciones aparecerán en el siguiente orden: • Métrico: Metros por segundo • Kilómetros por hora • Nudos • Estadounidense: Pies por minuto • Millas por hora • Nudos ANM-50...

  • Page 22: Apagado Automático

    * La medición obtenida cuando se oprimió el botón HOLD. Apagado automático A fin de conservar la energía de la pila, el modelo ANM-50 se apagará por sí solo después de aproximadamente 20 minutos de inactividad. Para pasar por alto esta función, apague la unidad y siga esta secuencia:...

  • Page 23: Funciones Avanzadas

    • Oprima el botón HOLD para aumentar el dígito parpadeante. • Oprima el botón AVERAGE MULTI-POINT para avanzar al próximo dígito. Oprima el botón MODE VELOCITY FREE AREA FLOW para almacenar la información. FLOW aparecerá en la pantalla. Coloque la unidad en la corriente de aire. ANM-50...
  • Page 24 Funciones avanzadas (continuación) Medición del flujo de aire (Ubicaciones múltiples) El flujo de aire, o volumen del aire por unidad de tiempo, se calcula multiplicando la velocidad del aire por el área libre de la rejilla o el registro. Esta especificación se encuentra disponible a través del fabricante de la rejilla o del registro.

  • Page 25: Especificaciones

    -10 C a 50 C (14 F a 122 F), 0% a 70% de humedad relativa Retire la pila Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22) Escala Precisión 3% de plena por minuto 3% de plena Resolución escala 0,01 escala 1,0 C 2,0 F ANM-50...

  • Page 26: Mantenimiento

    Mantenimiento • No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional. • No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las “Especificaciones”. De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.
  • Page 27 à mesurer trois caractéristiques différentes : la vélocité (vitesse), le débit (volume d’air par unité de temps) et la température. Il sert à vérifier le débit des systèmes CVCA/R et le ANM-50 peut effectuer des mesures dans des emplacement uniques ou multiples.

  • Page 28: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.
  • Page 29 • Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications. L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures. Risques de décharge électrique : Un contact avec des circuits sous tension peut entraîner des blessures graves, voire mortelles. ANM-50...
  • Page 30 Identification Capteur Affichage ON-OFF-RESET MODE VELOCITY FREE AREA FLOW HOLD AVERAGE MULTI-POINT SEL : -MPH -KNOTS MIN/MAX REC SINGLE-POINT Aube avec thermocouple Cristaux liquides Appuyer pour mettre l’appareil sous/hors tension Utilisé pour calculer le débit d’air (voir Fonctions avancées) Appuyer pour garder afficher la mesure en cours; appuyer de nouveau pour revenir au mode normal d’affichage Appuyer pour mesurer plusieurs emplacements...

  • Page 31: Icônes De L'afficheur

    Mètres cubes par seconde 23. MIN Mesure minimale 24. MAX Mesure maximale 25. REC Mode enregistrement activé 26. AVG Mesure moyenne 27. -100.0 Mesure de la température Échelle Celsius sélectionnée Échelle Fahrenheit sélectionnée FLOW AREA ANM-50 HOLD knots ft/m mil/h km/h ˚C ˚F...
  • Page 32 Si l’appareil ne fonctionne pas comme prévu, remplacer la pile. Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé. Voir l’adresse indiquée sous la garantie.

  • Page 33: Fonctions De Base

    SEL : -MPH -KNOTS pour faire défiler les choix : Les choix apparaissent dans cet ordre : • Métrique : Mètres par seconde • Kilomètres à l’heure • Noeuds • Américain : Pieds par minute • Miles à l’heure • Noeuds ANM-50...
  • Page 34 * Mesure instantanée • Minimum • Maximum • Moyenne * Mesures prises lorsque le bouton HOLD était pressé. Mise hors tension automatique Le ANM-50 se met hors tension après environ 20 minutes d’inactivité pour conserver l’énergie de la pile. Mettre l’appareil hors tension et suivre cette séquence : Appuyer sur et maintenir le bouton HOLD.

  • Page 35: Fonctions Avancées

    • Appuyer sur le bouton HOLD pour incrémenter le chiffre clignotant. • Appuyer sur le bouton AVERAGE MULTI-POINT pour passer au chiffre suivant. Appuyer sur le bouton MODE VELOCITY FREE AREA FLOW pour enregistrer les informations. FLOW (débit) apparaît sur l’afficheur. Placer l’appareil dans un filet d’air. ANM-50...
  • Page 36 Fonctions avancées (suite) Mesure de la vélocité de l’air (Emplacements multiples) La vélocité de l’air, ou le volume d’air par unité de temps, est calculée en multipliant la vélocité de l’air par la surface libre de la grille ou du registre. Cette spécification peut être obtenue du fabricant de la grille ou du registre.

  • Page 37: Spécifications

    -10 à 50 C (14 à 122 F), 0 à 70 % d’humidité relative Retirer la pile. Pile : pile de 9 volts (NEDA 1604, JIS 006P ou IEC 6LF22) Plage Précision 3 % de la pleine échelle 3 % de la pleine échelle 1,0 C 2,0 F ANM-50 Résolution 0,01...

  • Page 38: Entretien

    Entretien • Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée. • Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications. L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.
  • Page 39 ANM-50 Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070...
  • Page 40 Lifetime Limited Warranty Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.
