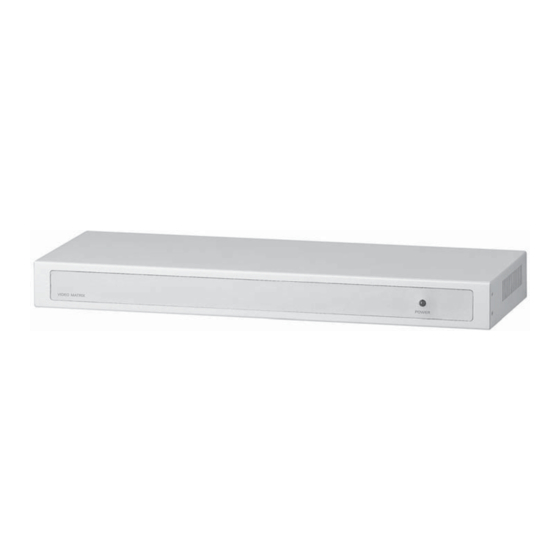

OPERATING INSTRUCTIONS
---------------------------------------------------------------------------------------------------------------------------------------------------------
MANUALE D'USO
---------------------------------------------------------------------------------------------------------------------------------------------------------
MANUEL D'INSTRUCTIONS
---------------------------------------------------------------------------------------------------------------------------------------------------------
BEDIENUNGSANWEISUNG
---------------------------------------------------------------------------------------------------------------------------------------------------------

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SM164B and is the answer not in the manual?

Questions and answers

Related Manuals for Videotec SM164B

Summary of Contents for Videotec SM164B

  • Page 1 OPERATING INSTRUCTIONS --------------------------------------------------------------------------------------------------------------------------------------------------------- MANUALE D’USO --------------------------------------------------------------------------------------------------------------------------------------------------------- MANUEL D’INSTRUCTIONS --------------------------------------------------------------------------------------------------------------------------------------------------------- BEDIENUNGSANWEISUNG ---------------------------------------------------------------------------------------------------------------------------------------------------------...
  • Page 2 US FCC Part 15 Class B Verification Statement NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 3 OPERATING INSTRUCTIONS...

  • Page 5: Table Of Contents

    INDEX 1 INTRODUCTION ...............................3 1.1 Contents of the package .............................3 1.2 Contents of this Instruction Manual........................3 1.3 Typographical conventions ..........................3 1.4 Safety rules .................................4 1.5 Identification data ..............................4 2 SM84A / SM164A MATRIX DESCRIPTION ......................5 2.1 Specifications ..............................5 2.2 Connectable devices ............................5 3 INSTALLATION ................................6 3.1 Preliminary operations ............................6 3.1.1 Opening the package..............................6...
  • Page 6 5 ON SCREEN MENU (OSM) PROGRAMMING.......................24 5.1 Programming entering............................24 5.2 Screens ................................24 6 TROUBLESHOOTING ............................29 7 MAINTENANCE ..............................30 8 TECHNICAL SPECIFICATIONS..........................31 9 APPENDIX................................32 9.1 Macro Protocol: description..........................32 9.1.1 Checksum calculation procedures ..........................32 9.1.2 Test program example ..............................32 9.1.3 Reply from the matrix..............................33 9.1.4 Matrix control commands.............................33 9.1.5 Event messages ................................33 The manufacturer assumes no responsibility for possible damages resulting from an improper use of the...

  • Page 7: Introduction

    1 Introduction 1.1 Contents of the package 1 programmable video matrix SM84A / SM164A 1 instruction manual 1 wide range power supply IN from 100Vac up 240Vac, 50/60Hz - OUT 12Vdc, 1.25A, including cables 1 DB25 connector 2 telephone boxes RJ-jack RJ11 telephone cables, 6 pins point-to-point When the product is delivered make sure the package is intact and has no obvious signs of dropping, scrapes and scratches.

  • Page 8: Safety Rules

    1.4 Safety rules The video switcher SM84A / SM164A complies with the legislation and standards in force, at the time of this manual’s publication, with regard to electrical safety, electromagnetic compatibility and general requirements. Nevertheless, for the safety of the user (installer technician and operator) the following warnings are specified to ensure completely safe operation: Connect the system devices to a power supply line corresponding to the one shown on the respective data plates (see the following section 1.5 Identification data).

  • Page 9: Sm84A / Sm164A Matrix Description

    Videotec receivers DTMRX1, DTRX3, DTRX1, DTRXDC, MICRODEC485, DTMRX2 Dome with protocol Pelco ‘D’ Eneo receivers Control of telemetry receivers using the video lines (COAX transmission): Videotec receivers DTRX3 fitted with a DTCOAX, DTMRX2 board Multiplexer videos Videotec Multiplexer SP16C Javelin/Hitron Multiplexer...

  • Page 10: Installation

    3 Installation The following procedures should be carried out before connecting to the power supply, unless indicated otherwise. Installation should only be carried out by skilled, authorised technicians. Incorrect connection of the various peripherals may lead to isolation of the video switcher from the whole system. 3.1 Preliminary operations 3.1.1 Opening the package If the package has no obvious defect due to dropping or abnormal scrapes and scratches, check the materials it...

  • Page 11: Cables

    3.2.1 Cables Cable for transmission/reception of commands: unshielded twisted pair with minimum section 0.22mm² (AWG 24): a pair for RS485 transmission both for KEYBOARD lines and AUX lines (max. length of connection 1200m.) a pair for powering the keyboards, which can be remote powered (max. length of connection 700m.) Cable for DB25 connector: multi-polar cable with minimum section 0.22mm²...

  • Page 12: Configuration

    3.4 Configuration 3.4.1 Opening and closing Warning! Only skilled, authorised technicians should be allowed to open the matrix. Disconnect the matrix from the main power supply by disconnecting the jack Remove the three screws on the back of the matrix, behind the top cover Remove the cover, taking great care not to leave the removed screws or other metal parts inside the matrix and being very careful with the LED wiring.

  • Page 13: Inserting The Load On The Aux Line

    Macro, 9600 baud Macro, 1200 baud Linxs, 9600 baud Linxs series keyboards: Linxs, 1200 baud LXRPK12, LXRPK23, LXRPRC36 Videotec switchers, 9600 baud Previous series keyboards: Videotec switchers, 1200 baud SWC4, SWC8, DCMT8 with interface Videotec OSM, 9600 baud Previous series keyboards:...

  • Page 14: Connectors And Connections

    3.5 Connectors and connections 3.5.1 Connectors on the back of the matrix The back of the SM84A / SM164A matrix has: 1 x 25 pin connector for connecting alarm contacts, relay contacts, VCR trigger and external alarm reset 4 x RJ-11 connectors for connecting the keyboards 1 x RJ-11 connector for connecting the telemetry receivers or multiplexers 1 jack connector for the power supply 1 x 9 pin connector for PC connection...

  • Page 15: Connections For Alarm Management

    3.5.3 Connections for alarm management See pin configuration table for the DB25 connector. 3.5.3.1 Alarm contacts WARNING! Do not energise the alarm contacts! The sensors (or the alarm system in use) should supply a dry contact. To manage the alarms correctly, be very careful when configuring the alarm parameters at the matrix programming stage.
  • Page 16 Connect the telephone cables as in the following diagram: Connecting RS 485 KEYBOARD lines MATRIX RJ-jack 1 RJ-jack 2 KEYBOARDS RS485-A Blue ----------------- White RS485-A RS485-B Black ----------------- Yellow RS485-B 12 VDC ----------------- Green 12 VDC Green ----------------- powering the keyboards from the matrix is only possible with the DCTEL and DCBD keyboards and with the LXRPK12 and LXRPK23 Linxs series keyboards and in any case, up to a maximum distance of 700m.
  • Page 17 Configure the receivers with RS485 type communication with the same baud rate and protocol (Videotec or MACRO) as the Matrix AUX line. Internally, the receivers can regenerate the received signal and send it on along a new communication line to the next receiver.
  • Page 18 Matrix (AUX line) –Javelin/Hitron Multiplexer RS 485 connection MATRIX RJ-jack 1 RJ-jack 2 RS485-A White ----------------- Black RS485-A RS485-B Yellow ----------------- Green RS485-B Matrix (AUX line) –SP16C Videotec Multiplexer RS 485 connection MATRIX RJ-jack 1 RJ-jack 2 RS485-A White ----------------- Black RS485-A RS485-B Yellow ----------------- Yellow RS485-B 3.5.4.4 VCR...

  • Page 19: Matrix Operating Features

    4 Matrix operating features 4.1 Video input management 4.1.1 Automatic switching sequences The automatic switching sequences are groups of input videos that are displayed consecutively in the order and for the length of time defined by the operator. Each switching sequence consists of a minimum of 1 and a maximum of 16 program steps (identified by the letters from A to P).

  • Page 20: Alarms

    4.2 Alarms The matrix provides a DB25 alarm connector, to which 8/16 (depending on the SM84A / SM164A model) alarm contacts ("alarm input") can be attached, one for each of the input videos of the video device. When an alarm is activated: the keyboards able to display the alarm condition can activate a warning buzzer and may also show the alarm status with a display message or a flashing LED (this type of operation is determined by the characteristics and configuration of the individual keyboard).

  • Page 21: Alarm Condition Reset

    4.2.3 Alarm condition reset The alarm can be reset in four ways: from the keyboard: the operator requests reset of the alarm condition, sometimes after inserting the reset password (when required by the DCJ or DCK keyboard; the other keyboards accept the reset request without requiring a password) externally: activated by a reset contact on the alarms connector timed: it is possible to select a time after which the alarm will reset automatically (this can be from 2 seconds...

  • Page 22: Actions On Alarms

    4.3 Actions on alarms For each alarm a pair of actions have been defined, to make alarm management more flexible: action to switch videos action to reposition telemetry. 4.3.1 Action to switch videos When there is an alarm event, the camera corresponding to the active alarm number is normally offered to all monitors enabled for acknowledge: camera 1 corresponds to alarm 1, camera 2 to alarm 2 etc.

  • Page 23: Excluding Video Inputs

    4.4 Excluding video inputs Normally, switching a video signal on a monitor does not influence what is shown on the others. In special cases, however, it may be necessary to remove a video signal when it is controlled from a remote position. This occurs, for example, inside shopping centres or outside banks where some of the monitors are shown to the public as deterrents.
  • Page 24 4.4.1.2 Manual mode Manual mode should be chosen when pan & tilt cameras are not present or when the telemetry receivers are directly controlled by the keyboards: In this example M1 is the master monitor, M2 the public monitor. Fixed camera C frames the public monitor. In this example keyboard K directly controls receiver R to move camera C.

  • Page 25: Auxiliary Line

    4.5.3 Telemetry receiver control and domes Only receivers (or domes) with VIDEOTEC, MACRO, ENEO or PELCO ‘D’ protocol (see paragraph 4.6) can be controlled. After setting the AUX line for the matrix, depending on the type of protocol used (see OSM programming for the AUX line at Coax and Aux Line Transmission Submenu), the matrix will take care of converting the messages destined for the AUX line into the appropriate protocol.

  • Page 26: Telemetry Protocol

    4.6 Telemetry protocol 4.6.1 Configuring the dome Set up the dome for using the protocol (if more than one protocol is expected to be used) and set the desired baud rate and identity number. 4.6.2 Configuring the switcher/matrix 4.6.2.1 Configuring the Aux line In menu 2.7 Configuration / Coax Transmission –...

  • Page 27: Telemetry Transmission Over Coaxial Cable

    4.7 Telemetry transmission over coaxial cable The SM84A / SM164A matrix is able to transmit telemetry data (pan & tilt and camera lens control) directly along the coaxial cable to those receivers that are set up for this type of connection (DTRX3 equipped with the DTCOAX or a DTMRX2).

  • Page 28: Programming Entering

    5 On Screen Menu (OSM) Programming The matrix is programmed using the video menu. When you exit programming, the matrix resets automatically and, after the restart, the settings are stored even if the matrix is switched off. 5.1 Programming entering If the matrix is controlled by keyboards DCTEL and DCBD press on the remote keyboard.
  • Page 29 [CHANGE TIME 2.2] Set time submenu [----------------------------] [ Actual time: 14:21:25 The current time is suggested; pressing will change the hour and [ 1.Hour : 14 minutes respectively. After requesting the change of one of these parameters, [ 2.Minute: 21 [ 3.Zero seconds will change its value, will confirm the change.
  • Page 30 [COAX TRANSM. / AUX LINE 2.7] Coax and Aux Line Transmission Submenu [----------------------------] [ 1.Coax Transmission: NO The matrix is able to transmit telemetry commands via coaxial cable and to [ 2.Aux Line: TELEM.MACRO control both telemetry receivers and video multiplexers using the Aux line. [ 3.Aux Baudrate: 384OO Press to enable/disable transmission via coaxial cable.
  • Page 31 [ID TEXTS Identification text submenu [----------------------------] [Cam Text Each input video is identified by a text string with max. 28 characters. The cursor > indicates the active text, which can be modified. Press [>1 Text O1 Text O2 choose the text to be modified, to make the change or to return to the Text O3...
  • Page 32 [ALARM 1 ACKNOWLEDGE 5.5] Alarm acknowledge submenu [----------------------------] [ 1.Output 1: YES It is possible for each alarm to be recognised by each output video (or not). If [ 2.Output 2: NO an alarm is not recognised the functioning of an output will be unchanged by [ 3.Output 3: YES alarm activation, even if keyboard DCJ, DCK or DCT (when connected) will [ 4.Output 4: YES...

  • Page 33: Troubleshooting

    6 Troubleshooting PROBLEM PROBABLE CAUSE REMEDY Power LED is off Power supply absent Make sure the jack from the power supply is properly inserted in its socket. Wiring not connected Make sure the power supply is properly inserted in the main outlet socket. Make sure that, after the matrix opening, the LED wiring connector was not disconnected.

  • Page 34: Maintenance

    When viewing an Badly adjusted camera Try and adjust the camera iris until a clear image input, the image is iris appears. completely black or white, but the identification text appears. The video image is Error in text setting Check the identification text menu to see if there is displayed correctly, actually a text setting for the input on display.

  • Page 35: Technical Specifications

    8 Technical specifications Supply voltage/Current consumption: from 100Vac up 240Vac, 0.55A, 50/60Hz Power consumption: Dimensions: Rack 19” 1U Net weight (excluding power supply): Finish: box in iron painted with epoxy powder Video: 8/16 inputs - 1Vpp - 75Ohm terminated or high impedance 4 outputs - 1Vpp - 75Ohm loaded >...

  • Page 36: Appendix

    9 APPENDIX 9.1 Macro Protocol: description The Macro protocol is characterized by messages consisting only of printable ASCII characters, delimited by two terminator characters ‘[‘ and ‘]’. Within the message, upper and lower case letters are differentiated and there are NEVER any space separators. The format of a typical message consists of a character string ‘[VA1PC1VidS1,12A]’...

  • Page 37: Reply From The Matrix

    9.1.3 Reply from the matrix The matrix examines the received command and, if it is correct, carries it out. The matrix response will differ according to the type of command transmitted. If the checksum is incorrect the response is [nack]. 9.1.4 Matrix control commands The following table shows the matrix control commands.
  • Page 38 Page 34 MNVCSM84A_1729_EN...
  • Page 39 MANUALE D’USO...
  • Page 41 INDICE 1 INTRODUZIONE ...............................3 1.1 Contenuto dell’imballaggio ..........................3 1.2 Cosa contiene questo Manuale d’Uso ........................3 1.3 Convenzioni tipografiche.............................3 1.4 Norme di sicurezza .............................4 1.5 Dati di marcatura ..............................4 2 DESCRIZIONE DELLA MATRICE SM84A / SM164A....................5 2.1 Caratteristiche ..............................5 2.2 Dispositivi collegabili ............................5 3 INSTALLAZIONE ..............................6 3.1 Operazioni preliminari ............................6 3.1.1 Apertura dell’imballaggio..............................6...
  • Page 42 5 PROGRAMMAZIONE ON SCREEN MENÙ (OSM)....................24 5.1 Entrata in programmazione..........................24 5.2 Schermate .................................24 6 RISOLUZIONE DI PROBLEMI..........................29 7 MANUTENZIONE ..............................30 8 CARATTERISTICHE TECNICHE ...........................31 9 APPENDICE ................................32 9.1 Protocollo Macro: descrizione ...........................32 9.1.1 Procedura di calcolo del checksum ..........................32 9.1.2 Esempio di programma di test .............................32 9.1.3 Risposta dalla matrice..............................33 9.1.4 Comandi di controllo della matrice..........................33 9.1.5 Messaggi di evento..............................33...

  • Page 43: Introduzione

    1 Introduzione 1.1 Contenuto dell’imballaggio 1 matrice video programmabile SM84A / SM164A 1 manuale d’uso 1 alimentatore wide range IN da 100Vac fino a 240Vac, 50/60Hz - OUT 12Vdc, 1.25A, comprensivo di cavi 1 connettore DB25 completo di guscio 2 scatole telefoniche RJ-jack 2 cavi telefonici RJ11 6 poli dritto/dritto Alla consegna del prodotto verificare che l’imballaggio sia integro e non abbia segni evidenti di cadute o abrasioni.

  • Page 44: Norme Di Sicurezza

    1.4 Norme di sicurezza Il commutatore video SM84A / SM164A conforme alle normative vigenti all’atto della pubblicazione del presente manuale, per quanto concerne la sicurezza elettrica, la compatibilità elettromagnetica ed i requisiti generali. Si desidera tuttavia specificare agli utilizzatori (tecnico installatore e operatore) alcune avvertenze che consentono di operare nella massima sicurezza: Collegare gli apparecchi del sistema ad una linea di alimentazione corrispondente a quella indicata sulle rispettive etichette di marcatura (vedere il successivo Cap.

  • Page 45: Descrizione Della Matrice Sm84A / Sm164A

    RS485 (ad eccezione del modello DCS3). Ricevitori di telemetria Controllo di ricevitori di telemetria tramite la linea AUX: Ricevitori Videotec DTMRX1, DTRX3, DTRX1, DTRXDC, MICRODEC485, DTMRX2 Dome con protocollo Pelco ‘D’ Ricevitori Eneo Controllo di ricevitori di telemetria tramite le linee video (trasmissione COAX):...

  • Page 46: Installazione

    3 Installazione Le seguenti procedure sono da effettuare in assenza di alimentazione, se non diversamente indicato. La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento non corretto delle varie periferiche può comportare l’isolamento del commutatore video dall’intero sistema.

  • Page 47: Cavi

    3.2.1 Cavi Cavo per la trasmissione/ricezione dei comandi: doppino twistato non schermato di sezione minima 0,22mm² (AWG 24) una coppia per la trasmissione in RS485 sia linee KEYBOARDS, sia linea AUX (distanza massima 1200m.) una coppia per l’alimentazione delle tastiere che possono essere tele-alimentate (distanza massima 700m.) Cavo per connettore DB25: cavo multipolare di sezione minima 0,22mm²...

  • Page 48: Configurazione

    3.4 Configurazione 3.4.1 Apertura e chiusura Attenzione! L'apertura della matrice deve essere effettuata solo da personale tecnico qualificato. Disconnettere la matrice dalla linea di alimentazione scollegando il jack Procedere rimuovendo le tre viti posizionate sui retro della matrice a ridosso del coperchio superiore Rimuovere il coperchio, facendo estrema attenzione a non dimenticare le viti rimosse o altri parti metalliche all'interno della matrice e al cablaggio del LED.

  • Page 49: Inserimento Del Carico Sulla Linea Aux

    Macro, 1200 baud Linxs, 9600 baud Tastiere della serie Linxs: Linxs, 1200 baud LXRPK12, LXRPK23, LXRPRC36 Videotec ciclici, 9600 baud Tastiere della serie precedente: Videotec ciclici, 1200 baud SWC4, SWC8, DCMT8 con interfaccia Videotec OSM, 9600 baud Tastiere della serie precedente:...

  • Page 50: Connettori E Collegamenti

    3.5 Connettori e collegamenti 3.5.1 Connettori sul retro della matrice La matrice SM84A / SM164A presenta sul retro della meccanica: 1 connettore a 25 poli per il collegamento dei contatti di allarme, del relè, del trigger VCR e del reset allarmi esterno 4 connettori RJ-11 per il collegamento delle tastiere 1 connettore RJ-11 per il collegamento dei ricevitori di telemetria o multiplexer 1 connettore jack per l’alimentazione...

  • Page 51: Collegamenti Per La Gestione Degli Allarmi

    3.5.3 Collegamenti per la gestione degli allarmi Far riferimento alla tabella della piedinatura del connettore DB25 3.5.3.1 Contatti di allarme ATTENZIONE! Non dare tensione ai contatti di allarme! I sensori (o la centrale di allarme utilizzata) devono fornire un contatto secco. Per gestire in modo corretto gli allarmi è...
  • Page 52 Collegare i cavi telefonici secondo lo schema proposto di seguito: Collegamento RS 485 linee KEYBOARDS MATRICE RJ-jack 1 RJ-jack 2 TASTIERE RS485-A ----------------- Bianco RS485-A RS485-B Nero ----------------- Giallo RS485-B 12 VDC Rosso ----------------- Verde 12 VDC Verde ----------------- Rosso l’alimentazione delle tastiere tramite matrice è...
  • Page 53 Configurare i ricevitori con tipo di comunicazione RS485 con lo stesso baud rate e protocollo (Videotec o MACRO) della linea AUX matrice. I ricevitori possono rigenerare internamente il segnale ricevuto e rispedirlo su di una nuova linea di comunicazione verso il ricevitore successivo.
  • Page 54 MATRICE RJ-jack 1 RJ-jack 2 RS485-A Bianco ----------------- Nero RS485-A RS485-B Giallo ----------------- Verde RS485-B Collegamento RS 485 matrice (linea AUX) – Multiplexer Videotec SP16C MATRICE RJ-jack 1 RJ-jack 2 RS485-A Bianco ----------------- Nero RS485-A RS485-B Giallo ----------------- Giallo RS485-B 3.5.4.4 Videoregistratore...

  • Page 55: Caratteristiche Funzionali Della Matrice

    4 Caratteristiche funzionali della matrice 4.1 Gestione degli ingressi video 4.1.1 Sequenze di ciclata automatica Le sequenze di ciclata automatica sono gruppi di ingressi video che vengono visualizzati consecutivamente, con ordine e durate definiti dall’operatore. Ogni sequenza di ciclata è composta da un minimo di 1 ad un massimo di 16 passi di programmazione (indicati dalle lettere da A a P).

  • Page 56: Allarmi

    4.2 Allarmi La matrice prevede un connettore allarmi DB25, al quale possono essere applicati 8/16 (a seconda del modello SM84A / SM164A) contatti di allarme ("ingressi di allarme"), uno per ciascuno degli ingressi video del dispositivo video. All’attivazione di un allarme: le tastiere che consentono la visualizzazione della condizione di allarme possono attivare un buzzer di avviso ed eventualmente mostrano con un messaggio a display o un led lampeggiante lo stato di allarme (tale funzionamento è...

  • Page 57: Reset Della Condizione Di Allarme

    4.2.3 Reset della condizione di allarme L’allarme può essere resettato in quattro modi: da tastiera: l’operatore richiede il reset della condizione d’allarme eventualmente dopo l'inserimento della password di reset (quando prevista da tastiera DCJ o DCK; le altre tastiere accettano la richiesta di reset senza richiedere alcuna password) esterno: attivato tramite un contatto di reset sul connettore allarmi a tempo: è...

  • Page 58: Azioni Su Allarme

    4.3 Azioni su allarme Per ciascun allarme è stata definita una coppia di azioni per renderne più flessibile la gestione: azione di commutazione video azione di riposizionamento telemetria. 4.3.1 Azione di commutazione video Normalmente in caso di allarme viene proposta la camera corrispondente al numero dell'allarme attivo su tutti i monitor abilitati al riconoscimento: all'allarme 1 corrisponde la camera 1, all'allarme 2 la camera 2, ecc.

  • Page 59: Esclusione Degli Ingressi Video

    4.4 Esclusione degli ingressi video Normalmente la commutazione di un segnale video su di un monitor non influenza ciò che è mostrato sugli altri. In casi particolari può essere invece necessario rimuovere un segnale video quando questo viene controllato da una posizione remota.
  • Page 60 4.4.1.2 Modalità manuale La modalità manuale è indicata quando non sono presenti telecamere brandeggiabili o quando i ricevitori di telemetria sono controllati direttamente dalle tastiere: In questo esempio M1 è il monitor master, M2 il monitor pubblico. La camera fissa C inquadra il monitor pubblico. In questo esempio la tastiera K controlla direttamente il ricevitore R per muovere la camera C.

  • Page 61: Linea Ausiliaria

    La matrice SM84A / SM164A è dotata di una linea ausiliaria AUX che consente il controllo di un multiplexer video (VIDEOTEC, ENEO o JAVELIN/HITRON) o di una linea di telemetria con protocollo VIDEOTEC, MACRO, ENEO o PELCO ‘D’ (vedere paragrafo 4.6).

  • Page 62: Protocolli Di Telemetria

    4.6 Protocolli di telemetria 4.6.1 Configurazione della dome Predisporre la dome per l'uso del protocollo (nel caso fossero previsti più protocolli) ed impostare baudrate e numero di identificazione desiderati. 4.6.2 Configurazione del ciclico/matrice 4.6.2.1 Configurazione della linea Aux Nel menù 2.7 Configurazione / Trasmissione Coax - Linea Aux selezionare il protocoll ed il baudrate corrispondente a quello della dome.

  • Page 63: Trasmissione Telemetria Su Cavo Coassiale

    4.7 Trasmissione telemetria su cavo coassiale La matrice SM84A / SM164A può trasmettere i dati di telemetria (controllo brandeggi e ottiche telecamere) direttamente su cavo coassiale a quei ricevitori predisposti per tale tipo di collegamento (un DTRX3 dotato di scheda DTCOAX o un DTMRX2). Con un normale cavo coassiale di tipo RG59 (o equivalente) può essere coperta una distanza massima di 350 metri (tra matrice e ricevitore).

  • Page 64: On Screen Menu (Osm) Programming

    5 Programmazione On Screen Menù (OSM) La programmazione della matrice è fatta tramite menù a video. All’uscita della programmazione, la matrice si resetta in maniera automatica e, dopo il riavvio, le impostazioni effettuate verranno memorizzate anche se avviene uno spegnimento. 5.1 Entrata in programmazione Se la matrice è...
  • Page 65 [ IMPOSTA ORA 2.2] Sottomenu Imposta Ora [----------------------------] [ Ora attuale: 14:21:25 Viene proposta l’ora attuale; premendo modificano, [ 1.Ore : 14 rispettivamente, l’ora ed i minuti. Dopo aver richiesto la modifica di uno di [ 2.Minuti: 21 [ 3.Azzera secondi questi parametri, cambiano il valore, conferma la modifica.
  • Page 66 [ TRASM.COAX / LINEA AUX 2.7] Sottomenu Trasmissione Coax e Linea Aux [----------------------------] [ 1.Trasmissione Coax: NO La matrice può trasmettere comandi di telemetria su cavo coassiale e [ 2.Linea Aux: TELEM.MACRO controllare sia ricevitori di telemetria che multiplexer video con la linea Aux. [ 3.Baudrate Aux: 384OO Premere per abilitare/disabilitare la trasmissione su cavo coassiale.
  • Page 67 [USCITA 1 3.1] Sottomenu di modifica sequenza [----------------------------] [Passo:Cam Durata Ogni sequenza di ciclata è composta di max 16 passi, ognuno dei quali è [ > A: definito da un ingresso video da mostrare e dalla durata della visualizzazione Passo: in secondi.
  • Page 68 [RESET ALLARME NUM.1 5.2] Sottomenu Reset Allarmi [----------------------------] [ 1.Continuo: NO Premere per definire il tipo di allarme (continuo o impulsivo). Premere [ 2.Tastiera: SI [ 3.Esterno : SI per abilitare/disabilitare il reset da tastiera e da impulso esterno. Premere per abilitare e cambiare il tempo di reset.

  • Page 69: Risoluzione Di Problemi

    6 Risoluzione di problemi PROBLEMA PROBABILE CAUSA RIMEDIO Il led power è spento Manca alimentazione Controllare che il jack di alimentazione proveniente dall’alimentatore sia opportunamente inserito nel Cablaggio non relativo connettore. connesso Controllare che l’alimentatore sia correttamente inserito nella presa di tensione di rete. Controllare che, in seguito all’apertura della matrice, il connettore del cablaggio LED non sia stato scollegato...

  • Page 70: Manutenzione

    La matrice mostra Sequenze di ciclata Controllare a menù che le sequenze di ciclata siano schermate impostate in modo impostate con ingressi video presenti. completamente nere errato Se si effettua una commutazione manuale su un e senza testo di Commutazione manuale ingresso video assente viene mostrata una identificazione su ingresso video...

  • Page 71: Caratteristiche Tecniche

    8 Caratteristiche tecniche Tensione di alimentazione/Corrente assorbita: da 100Vac fino a 240Vac, 0.55A, 50/60Hz Consumo: Dimensioni: Peso netto (escluso alimentatore): Finitura: scatola in ferro verniciato con polveri epossidiche Video: 8/16 ingressi - 1Vpp - 75Ohm terminati o alta impedenza 4 uscite - 1Vpp - 75Ohm caricati >...

  • Page 72: Appendice

    9 Appendice 9.1 Protocollo Macro: descrizione Il protocollo Macro è caratterizzato da messaggi composti di soli caratteri ASCII stampabili, delimitati da due caratteri terminatori ‘[‘ e ‘]’. All’interno del messaggio c’è distinzione tra lettere maiuscole e minuscole e NON sono mai presenti spazi separatori. Il formato di un messaggio tipico è...

  • Page 73: Risposta Dalla Matrice

    9.1.3 Risposta dalla matrice La matrice esamina il comando ricevuto e, se corretto, procede con la sua esecuzione. La risposta della matrice è diversa a seconda del tipo di comando trasmesso. Se il checksum non è corretto la risposta è [nack]. 9.1.4 Comandi di controllo della matrice Di seguito è...
  • Page 74 Pag. 34 MNVCSM84A_1729_IT...
  • Page 75 MANUEL D’INSTRUCTIONS...
  • Page 77 INDEX 1 INTRODUCTION ...............................3 1.1 Contenu de l'emballage............................3 1.2 Contenu du manuel d'utilisation ..........................3 1.3 Conventions typographiques..........................3 1.4 Normes de sécurité .............................4 1.5 Données de marquage............................4 2 DESCRIPTION DE LA MATRICE SM84A / SM164A....................5 2.1 Caractéristiques ..............................5 2.2 Dispositif compatibles ............................5 3 INSTALLATION ................................6 3.1 Opérations préalables ............................6 3.1.1 Ouverture de l'emballage...............................6...
  • Page 78 5 PROGRAMMATION MENU SUR ÉCRAN (OSM) ....................24 5.1 Entrée en mode programmation ........................24 5.2 Pages-écran ..............................24 6 RÉSOLUTION DES PROBLÈMES .........................29 7 ENTRETIEN................................30 8 CARACTÉRISTIQUES TECHNIQUES ........................31 9 ANNEXE ..................................32 9.1 Protocole Macro: description..........................32 9.1.1 Opérations de calcul du checksum ..........................32 9.1.2 Exemple de programme de test...........................32 9.1.3 Réponse de matrice..............................33 9.1.4 Commandes de contrôle de la matrice ........................33...
  • Page 79 1 Introduction 1.1 Contenu de l'emballage 1 matrice vidéo programmable SM84A / SM164A 1 manuel d'utilisation 1 alimentation gamme étendue (wide range) IN de 100Vac à 240Vac, 50/60Hz - OUT 12Vdc, 1.25A, avec câbles 1 connecteur DB25 2 boîtes téléphoniques 2 câbles téléphoniques RJ11, 6 pôles droit/droit Lors de la livraison du produit, vérifier que l'emballage est intact et ne porte aucun signe de chute ou d'abrasion.
  • Page 80 1.4 Normes de sécurité Le commutateur vidéo SM84A / SM164A est conforme aux normes en vigueur lors de la publication de ce manuel en ce qui concerne la sécurité électrique, la compatibilité électromagnétique et les conditions requises générales. Il est toutefois nécessaire de donner aux utilisateurs (techniciens installateurs et opérateurs) différentes indications complémentaires permettant d'opérer dans des conditions de sécurité...
  • Page 81 RS485 (à l'exception du modèle DCS3). Récepteurs de télémétrie: Contrôle des récepteurs de télémétrie au moyen de la ligne AUX: Récepteurs Videotec DTMRX1, DTRX3, DTRX1, DTRXDC, MICRODEC485, DTMRX2 Dôme avec protocole Pelco ‘D’ Récepteurs Eneo Contrôle des récepteurs de télémétrie au moyen des lignes vidéo (transmission COAX): Récepteurs Videotec DTRX3 équipés de carte DTCOAX, DTMRX2...
  • Page 82 3 Installation Sauf indication contraire expresse, les opérations suivantes doivent être effectuées avec l’alimentation coupée. La phase d’installation ne doit être effectuée que par un personnel technique qualifié: une connexion incorrecte des différents périphériques peut provoquer l'isolation du commutateur vidéo du reste du système. 3.1 Opérations préalables 3.1.1 Ouverture de l'emballage Si l’emballage ne présente aucun signe apparent de chute ou d'abrasion, contrôler que le matériel contenu est...
  • Page 83 3.2.1 Câbles Câble pour la transmission/réception des commandes: câble torsadé non blindé section minimale 0,22mm² (AWG 24): une paire pour la transmission RS485 des lignes KEYBOARDS ou de la ligne AUX (distance max. de connexion 1200m) une paire pour l'alimentation des pupitres pouvant être téléalimentés (distance max. de connexion 700m) Câble pour connecteur DB25: câble multipolaire section min.
  • Page 84 3.4 Configuration 3.4.1 Ouverture et fermeture Attention! L'ouverture de la matrice ne doit être effectuée que par un personnel qualifié. Débrancher le jack pour déconnecter la matrice de la ligne d’alimentation Retirer la vis placée contre le couvercle supérieur à l'arrière de la matrice Retirer le couvercle, en ayant soin de ne pas oublier les vis ou d'autres parties métalliques à...
  • Page 85 Macro, 1200 bauds Linxs, 9600 bauds Pupitres de la série Linxs: Linxs, 1200 bauds LXRPK12, LXRPK23, LXRPRC36 Videotec ciclici, 9600 bauds Pupitres de la série précédente: Videotec ciclici, 1200 bauds SWC4, SWC8, DCMT8 avec interface Videotec OSM, 9600 bauds Pupitres de la série précédente:...
  • Page 86 3.5 Connecteurs et connexions 3.5.1 Connecteurs à l'arrière de la matrice La matrice SM84A / SM164A présente à l'arrière de sa partie mécanique: 1 connecteur à 25 pôles pour la connexion des contacts d'alarme, du contact relais, du trigger VCR et du reset alarmes externe 4 connecteurs RJ-11 pour la connexion des pupitres 1 connecteur RJ-11 pour la connexion des récepteurs de télémétrie ou multiplexeurs...
  • Page 87 3.5.3 Connexions pour la gestion des alarmes Se reporter au tableau câblage du connecteur DB25 3.5.3.1 Contacts d'alarme ATTENTION! Ne pas mettre les contacts d'alarme sous tension! Les capteurs (ou la centrale d'alarme utilisée) doivent fournir un contact sec. Pour une gestion correcte des alarmes, il est nécessaire de configurer attentivement les paramètres d'alarme pendant la phase de programmation de la matrice.
  • Page 88 Connecter les câbles téléphoniques selon les schémas suggérés ci-dessous: Connexion RS 485 lignes KEYBOARDS MATRICE RJ-jack 1 RJ-jack 2 PUPITRES RS485-A Bleu ------------------- Blanc RS485-A RS485-B Noir ------------------- Jaune RS485-B 12 VDC Rouge ------------------- Vert 12 VDC Vert ------------------- Rouge l’alimentation des pupitres au moyen de la matrice n'est possible qu'avec les pupitres DCTEL et DCBD et avec les pupitres de la série Linxs LXRPK12 et LXRPK23 et pour une distance maximale de 700m 3.5.4.2 Récepteurs de télémétrie (ligne AUX)
  • Page 89 Configurer les récepteurs sur la même ligne avec le type de communication RS485 avec la même vitesse de transmission en bauds et le même protocole (Videotec ou MACRO) de la ligne AUX matrice. Pour chaque ligne sont valables les considérations suivantes: la charge de la ligne Aux Matrice doit être introduite (voir Chap.
  • Page 90 MATRICE RJ-jack 1 RJ-jack 2 RS485-A Blanc ----------------- Noir RS485-A RS485-B Jaune ----------------- Vert RS485-B Connexion RS 485 matrice (ligne AUX) – Multiplexeur Videotec SP16C MATRICE RJ-jack 1 RJ-jack 2 RS485-A Blanc ----------------- Noir RS485-A RS485-B Jaune ----------------- Jaune RS485-B 3.5.4.4 Magnétoscope...
  • Page 91 4 Caractéristiques du fonctionnement de la matrice 4.1 Gestion des entrées vidéo 4.1.1 Séquences automatiques Les séquences automatiques sont constituées par différentes entrées vidéo affichées consécutivement et selon un ordre et une durée définis par l'opérateur. Chaque séquence de cycle se compose d'un minimum de 1 à...
  • Page 92 4.2 Alarmes La matrice est équipée d’une prise DB25, sur laquelle il est possible de raccorder (en fonction du modèle SM84A / SM164A) 8/16 contacts d'alarme ("entrée d'alarme"), soit une entrée d’alarme par entrée vidéo. Lors de l'activation d'une alarme: les pupitres permettant l'affichage de la condition d'alarme peuvent activer une sonnerie et éventuellement afficher un message ou faire clignoter un led, signalant l’information d'alarme (ce fonctionnement dépend des caractéristiques et de la programmation de chaque pupitre)
  • Page 93 4.2.3 Reset de la condition d'alarme L'alarme peut être réinitialisé de quatre façons différentes: pupitre: l'opérateur appuie la touche CLEAR, après avoir éventuellement donné le mot de passe de reset (si programmé dans le cas des pupitres DCJ ou DCK; les autres pupitres acceptent la demande de reset sans besoin de mot de passe) externe: activée par un contact de reset sur le connecteur alarmes (contacts 17 et 18) temporisée: il est possible de sélectionner le délai après lequel l'alarme se réinitialise automatiquement (de 2...
  • Page 94 4.3 Actions sur les alarmes Pour chaque alarme a été défini un couple d'actions permettant une gestion plus flexible: action de commutation vidéo action de repositionnement télémétrie. 4.3.1 Action de commutation vidéo En cas d'alarme, la caméra correspondant au numéro de l'alarme activée sur tous les moniteurs validés à la reconnaissance est généralement proposée: la caméra 1 correspond à...
  • Page 95 4.4 Exclusion des entrées vidéo Généralement, la commutation d'un signal vidéo sur un moniteur n'a aucune répercussion sur l'affichage des autres moniteurs. Dans certains cas, il peut être par contre nécessaire d'éliminer un signal vidéo si ce dernier est contrôlé par une position à distance. C'est par exemple le cas à l'intérieur des centres commerciaux ou à l'extérieur des banques, où...
  • Page 96 4.4.1.2 Mode manuel Le mode manuel est indiqué en cas d'absence de caméras à mouvement de tourelle, ou si les récepteurs de télémétrie sont directement contrôlés par les pupitres: Sur cet exemple, M1 est le moniteur pilote, M2 le moniteur public. La caméra fixe C cadre le moniteur public.
  • Page 97 4.5.3 Contrôle des récepteurs de télémétrie et dôme à haute vitesse Seulement les récepteurs de télémétrie ou dôme avec protocoles VIDEOTEC, MACRO, ENEO ou PELCO ‘D’ (voir paragraph 4.6) peuvent être contrôlés. Après avoir programmé la ligne AUX de la matrice, selon le protocole à...
  • Page 98 4.6 Protocole de télémétrie 4.6.1 Configuration du dôme Configurer le dôme pour l'utilisation du protocole (en cas de plusieurs protocoles prévus) et définir la vitesse de transmission en bauds et le numéro d'identification nécessaires. 4.6.2 Configuration cyclique/matrice 4.6.2.1 Configuration de la ligne Aux Dans le menu 2.7 Configuration / Transmission Coax - Ligne Aux, sélectionner le protocole et la vitesse de transmission en bauds correspondant à...
  • Page 99 4.7 Transmission télémétrie sur câble coaxial La matrice SM84A / SM164A peut transmettre les données de télémétrie (contrôle tourelle et objectif) directement sur un câble coaxial, aux récepteurs prévus pour ce type de connexion (une DTRX3 équipé de carte DTCOAX ou une DTMRX2). Un câble coaxial normal de type RG59 (ou équivalent) permet de couvrir une distance maximale de 350 mètres (entre matrice et récepteur).
  • Page 100 5 Programmation menu sur écran (OSM) La programmation de la matrice s'effectue au moyen du menu sur écran. À la sortie de la programmation, la matrice se remet automatiquement à l'état initial et, après le redémarrage, les modifications sont mémorisées, y compris en cas d'arrêt.
  • Page 101 [CHANGEMENT HEURE 2.2] Sous-menu Changement heure [----------------------------] [ Heure actuelle: 10:20:43 L'heure actuelle est proposée; permettent respectivement de [ 1.Heures : 10 modifier l'heure et les minutes. Après avoir demandé la modification de l'un de [ 2.Minutes: 20 [ 3.Mis a zero seconds ces paramètres, modifient la valeur, confirme la modification...
  • Page 102 [Transm.COAX/Ligne AUX 2.7] Sous-menu Transmission Coax et Ligne Aux [----------------------------] [ 1.Transm.Coax: NON La matrice peut transmettre des commandes de télémétrie sur câble coaxial et [ 2.Linie AUX: TELEM.MACRO contrôler les récepteurs et le multiplexeur vidéo au moyen de la ligne Aux [ 3.Baudrate AUX: 384OO Presser pour valider/invalider la transmission sur câble coaxial.
  • Page 103 [TEXTES ID Sous-menu Textes ID (d’identification) [----------------------------] [Cam Texte Chacune des entrées vidéo est identifiée par un texte d'un max. de 28 caractères. Le curseur > indique le texte activé qu'il est possible de modifier. [>1 Text O1 Presser pour sélectionner le texte à modifier, pour procéder à...
  • Page 104 [RECONNAISS.ALARME 1 5.5] Sous-menu Reconnaissance alarmes [----------------------------] [ 1.Sortie 1: OUI Chaque alarme peut être reconnue ou non par chaque sortie vidéo. Si une [ 2.Sortie 2: NON alarme n'est pas reconnue, le fonctionnement d'une sortie ne sera pas modifié [ 3.Sortie 3: OUI par l'activation de l'alarme, même si le pupitre DCJ, DCK ou DCT affiche un [ 4.Sortie 4: OUI...
  • Page 105 6 Résolution des problèmes PROBLÈME CAUSE PROBABLE INTERVENTION Le led secteur est Manque d'alimentation Contrôler que la fiche d'alimentation est éteint correctement enfichée dans le connecteur. Câblage déconnecté Contrôler que la prise secteur est correctement alimentée. Contrôler que, par suite de l’ouverture de la matrice, le connecteur du câblage LED ne soit pas déconnecté...
  • Page 106 La matrice affiche Séquences de cycle Contrôler sur le menu que les séquences de cycle des pages-écrans configurées de façon sont bien configurées avec la présence des entièrement noires incorrecte entrées vidéo. et sans texte Commutation manuelle sur En cas de commutation manuelle sur une entrée d'identification entrée vidéo absente vidéo absente, une page-écran entièrement noire...
  • Page 107 8 Caractéristiques techniques Tension d’alimentation/Courant absorbé: de 100Vac à 240Vac, 0.55A, 50/60Hz Consommation: Dimensions: Poids net (sans alimentation): Finition: boîte en fer peinture époxy Vidéo: 8/16 entrées - 1Vpp - 75Ohm terminées or haute impédance 4 sorties - 1Vpp - 75Ohm chargées >...
  • Page 108 9 Annexe 9.1 Protocole Macro: description Le protocole Macro se caractérise par des messages uniquement composés de caractères ASCII imprimables, délimités par deux caractères de terminaison ‘[‘ et ‘]’. À l'intérieur du message est prévue la distinction entre majuscules et minuscules et AUCUN espace de séparation n'est inséré. Le format d'un message type se constitue d'une chaîne de caractères ‘[VA1PC1VidS1,12A]’...
  • Page 109 9.1.3 Réponse de matrice La matrice examine la commande reçue et, si cette dernière est correcte, l'exécute. La réponse de la matrice varie en fonction du type de commande transmise. Si le checksum est incorrect, la réponse est [nack]. 9.1.4 Commandes de contrôle de la matrice Le tableau contenant les commandes de contrôle de la matrice est représenté...
  • Page 110 Page 34 MNVCSM84A_1729_FR...
  • Page 111 BEDIENUNGSANWEISUNG...
  • Page 113 INHALTSVERZEICHNIS 1 EINFÜHRUNG ................................3 1.1 Packungsinhalt ..............................3 1.2 Der Inhalt dieses Bedienungshandbuches ......................3 1.3 Schreibweisen ..............................3 1.4 Sicherheitsvorschriften............................4 1.5 Kennzeichnungsdaten............................4 2 BESCHREIBUNG DER VIDEO- MATRIX SM84A / SM164A ..................5 2.1 Eigenschaften..............................5 2.2 Anschließbare Einrichtungen ..........................5 3 INSTALLATION ................................6 3.1 Vorbereitende Tätigkeiten ...........................6 3.1.1 Öffnen der Verpackung..............................6 3.1.2 Überprüfung der Kennzeichnung ...........................6 3.2 Installationsbeispiel .............................6...
  • Page 114 5 PROGRAMMIERUNG MIT BILDSCHIRMMENÜ (OSM)..................24 5.1 Aufruf des Programmiermodus .........................24 5.2 Bildschirminhalte ...............................24 6 PROBLEMBEHANDLUNG .............................29 7 WARTUNG ................................30 8 TECHNISCHE EIGENSCHAFTEN .........................31 9 ANHANG .................................32 9.1 Protokoll Macro: Beschreibung .........................32 9.1.1 Art der Prüfsummenermittlung .............................32 9.1.2 Beispiel für ein Testprogramm .............................32 9.1.3 Reaktion der Matrix..............................33 9.1.4 Steuerbefehle für die Matrix............................33 9.1.5 Ereignismeldungen ..............................33...

  • Page 115: Einführung

    1 Einführung 1.1 Packungsinhalt 1 programmierbare Video- Matrix SM84A / SM164A 1 Bedienungshandbuch 1 Netzteil wide range IN von 100Vac bis 240Vac, 50/60Hz - OUT 12Vdc, 1.25A, einschließlich Kabel 1 Steckverbinder DB25 2 RJ-Jack- Telefonkasten 2 Telefonkabel RJ11, 6-polig gerade/gerade Bei der Anlieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist und keine deutlichen Sturzspuren oder Abschabungen aufweist.

  • Page 116: Sicherheitsvorschriften

    1.4 Sicherheitsvorschriften Die Video-Matrix SM84A / SM164A entspricht den bei Herausgabe dieses Handbuches geltenden Vorschriften zur elektrischen Sicherheit, zur elektromagnetischen Verträglichkeit und zu den allgemeinen Erfordernissen. Trotzdem sollen den Benutzern (Installationstechniker und Bediener) einige Hinweise an die Hand gegeben werden, die den äußerst sicheren Umgang mit dem Gerät gewährleisten: Die Geräte des Systems sind an eine Versorgungsleitung anzuschließen, die den Angaben auf ihren Kennzeichnungsetiketten entspricht (siehe das nachfolgende Kap.

  • Page 117: Beschreibung Der Video- Matrix Sm84A / Sm164A

    Empfänger Videotec DTMRX1, DTRX3, DTRX1, DTRXDC, MICRODEC485, DTMRX2 Dome mit Pelco ‘D‘ Protokoll Empfänger Eneo Steuerung von Telemetrieempfängern über die Videoleitungen (KOAX-Übertragung): Empfänger Videotec DTRX3, die mit der Karte DTCOAX, DTMRX2 ausgestattet sind Video-Multiplexer Multiplexer Videotec SP16C Multiplexer Javelin/Hitron Multiplexer Eneo...

  • Page 118: Installation

    3 Installation Die folgenden Tätigkeiten müssen, wenn nichts anderes angegeben ist, bei unterbrochenem Stromkreis vorgenommen werden. Die Installation ist Fachtechnikern vorbehalten: Der fehlerhafte Anschluß der Peripherieeinheiten kann zur Trennung der Video-Matrix vom gesamten System führen. 3.1 Vorbereitende Tätigkeiten 3.1.1 Öffnen der Verpackung Weist die Verpackung keine offensichtlichen Anzeichen für Stürze oder starke Abschabungen auf, kann anhand der Liste in Kap.1.1 Packungsinhalt der Materialinhalt überprüft werden.

  • Page 119: Kabel

    3.2.1 Kabel Kabel für die Übertragung / den Empfang von Steuerbefehlen: nicht abgeschirmte verdrillte Doppelader mit Mindestquerschnitt 0,22mm² (AWG 24): ein Paar für die Übertragung in RS485 sowohl Leitungen KEYBOARDS, als auch Leitungen AUX (max. Anschlußdistanz 1200m.) ein Paar für die Versorgung der fernspeisbaren Tastaturen (max. Anschlußdistanz 700m.) Kabel für Steckbuchse DB25: mehrpoliges Kabel mit Mindestquerschnitt 0,22mm²...

  • Page 120: Konfiguration

    3.4 Konfiguration 3.4.1 Öffnen und Schließen Vorsicht! Die Video- Matrix darf ausschließlich von Fachtechnikern geöffnet werden. Die Video- Matrix wird durch Abziehen des Klinkensteckers von der Versorgungsleitung getrennt Anschließend wird die Schraube entfernt, die auf der Rückseite der Video- Matrix hinter der oberen Abdeckung liegt Die Abdeckung wird abgenommen, wobei genauestens darauf zu achten ist, dass die entfernten Schrauben oder andere Metallteile nicht im Innern der Video-Matrix oder an der Verdrahtung der Tastatur...

  • Page 121: Einschalten Des Belastungswiderstandes Auf Der Leitung Aux

    Macro, 9600 baud Macro, 1200 baud Linxs, 9600 baud Tastaturen der Serien Linxs: Linxs, 1200 baud LXRPK12, LXRPK23, LXRPRC36 Videotec ciclici, 9600 baud Tastaturen der Vorläuferserien: Videotec ciclici, 1200 baud SWC4, SWC8, DCMT8 mit Schnittstelle Videotec OSM, 9600 baud Tastaturen der Vorläuferserien:...

  • Page 122: Steckkontakte Und Anschlüsse

    3.5 Steckkontakte und Anschlüsse 3.5.1 Steckkontakte auf der Rückseite der Video- Matrix Die Video- Matrix SM84A / SM164A besitzt auf der Rückseite der Mechanik: 1 25-polige Steckbuchse für den Anschluß der Alarmkontakte, des Relaiskontaktes, des VCR-Triggers und des externen Alarmresets 4 Steckbuchsen RJ-11 für den Anschluß...

  • Page 123: Anschlüsse Für Die Alarmsteuerung

    3.5.3 Anschlüsse für die Alarmsteuerung Siehe Tabelle mit der Anschlußbelegung des Steckverbinders DB25 3.5.3.1 Alarmkontakte VORSICHT! Die Alarmkontakte dürfen nicht mit Spannung versorgt werden ! Die Sensoren (oder die benutzte Alarmzentrale) müssen einen Trockenkontakt bereitstellen. Für die korrekte Steuerung der Alarme müssen die Alarmparameter bei der Video- Matrixprogrammierung sorgfältig eingestellt werden.
  • Page 124 Die Telefonkabel werden anhand der folgenden Pläne angeschlossen: Anschluß RS 485 Leitungen TASTATUREN VIDEO- MATRIX RJ-jack 1 RJ-jack 2 TASTATUREN RS485-A Blau ----------------- Weiß RS485-A RS485-B Schwarz ----------------- Gelb RS485-B 12 VDC ----------------- Grün 12 VDC Grün ----------------- Die Netzversorgung der Tastaturen über die Video- Matrix ist nur mit den Tastaturmodellen DCTEL und DCBD sowie mit den Tastaturen der Serien Linxs LXRPK12 und LXRPK23 möglich.
  • Page 125 Jeder Empfänger muß eine eigene, von den anderen Empfängern abweichende Adresse haben. Die Baudrate und das Protokoll von Empfängern mit dem Kommunikationsmodus RS485 (Videotec oder MACRO) müssen mit den Einstellungen der Matrix- Leitung AUX übereinstimmen. Die Empfänger können das aufgenommene Signal intern regenerieren und auf einer anderen Verbindungsleitung zum nächsten Empfänger weiterleiten.
  • Page 126 VIDEO-MATRIX RJ-jack 1 RJ-jack 2 RS485-A Weiß ----------------- Schwarz RS485-A RS485-B Gelb ----------------- Grün RS485-B Verbindung RS 485 Matrix (Leitung AUX) – Multiplexer Videotec SP16C VIDEO-MATRIX RJ-jack 1 RJ-jack 2 RS485-A Weiß ----------------- Schwarz RS485-A RS485-B Gelb ----------------- Gelb RS485-B 3.5.4.4 Videorecorder...

  • Page 127: Betriebseigenschaften Der Video- Matrix

    4 Betriebseigenschaften der Video- Matrix 4.1 Steuerung der Videoeingänge 4.1.1 Automatische Umschaltsequenzen Die automatischen Umschaltsequenzen sind Gruppen von Videoeingängen, die nacheinander angezeigt werden. Die Abfolge und die jeweilige Anzeigedauer werden vom Bediener festgelegt. Jede Umschaltsequenz besteht aus mindestens 1 und höchstens 16 Programmschritten (gekennzeichnet durch die Buchstaben A bis P). Jeder Schritt beschreibt: den anzuzeigenden Eingang die Dauer der Bildschirmanzeige von 1 bis 300 Sekunden.

  • Page 128: Alarme

    4.2 Alarme Die Video- Matrix besitzt eine Alarmsteckbuchse DB25, an die 8/16 (je nach Modell SM84A / SM164A) Alarmkontakte ("Alarmeingänge") angelegt werden können, einen für jeden Videoeingang des Videogerätes. Bei der Auslösung eines Alarm geschieht folgendes: Die Tastaturen, welche die Anzeige des Alarmstatus gestatten, aktivieren auf Wunsch einen Warnsummer. Bei Bedarf weist eine Meldung auf dem Display oder eine blinkende Leuchtdiode auf den Alarmzustand hin (dies hängt von den Eigenschaften und der Konfiguration der einzelnen Tastatur ab).

  • Page 129: Reset Des Alarmstatus

    4.2.3 Reset des Alarmstatus Ein Alarm kann auf vier Arten aufgehoben werden: von der Tastatur: Der Bedienende ruft das Reset des Alarmzustandes auf, im Einzelfall nach Eingabe eines Resetpaßworts (wenn mit der Tastatur DCJ oder DCK gearbeitet wird. Die anderen Tastaturen akzeptieren den Resetbefehl ohne Paßwortabfrage) extern: aktiviert durch einen Resetkontakt an der Alarmsteckbuchse zeitgeschaltet: Es ist möglich, eine Zeit festzulegen, nach deren Ablauf der Alarm automatisch aufgehoben...

  • Page 130: Aktionen Bei Alarm

    4.3 Aktionen bei Alarm Für jeden Alarm wurden zwei Aktionen definiert, um die Verwaltung flexibler zu gestalten: Aktion: Videoumschaltung Aktion: Umpositionierung Telemetrie. 4.3.1 Aktion: Videoumschaltung Normalerweise wird im Alarmfall die Kamera angezeigt, die der Nummer des aktiven Alarms auf allen für die Erkennung freigegebenen Monitoren entspricht: Dem Alarm 1 entspricht Kamera 1, dem Alarm 2 die Kamera 2 usw.

  • Page 131: Ausschluß Der Videoeingänge

    4.4 Ausschluß der Videoeingänge Im Normalfall hat die Umschaltung eines Videosignals auf einem Monitor keinen Einfluß auf das, was auf den anderen Monitoren erscheint. In besonderen Fällen kann es hingegen erforderlich sein, ein Videosignal zu entfernen, wenn dieses von einer dezentralen Stelle aus gesteuert wird. Das geschieht beispielsweise in Einkaufszentren oder im Außenbereich von Banken, wo einige der Monitore für das Publikum zur Abschreckung sichtbar sind.
  • Page 132 4.4.1.2 Manueller Modus Der manuelle Modus empfiehlt sich, wenn keine Schwenk-Neige-Kameras vorhanden sind oder wenn die Telemetrieempfänger unmittelbar von Bedientastaturen aus gesteuert werden: In diesem Beispiel ist M1 der Master-Monitor, M2 der öffentliche Monitor. Die Festkamera C erfaßt den öffentlichen Monitor. In diesem Beispiel steuert die Bedientastatur K direkt den Empfänger R, um die Kamera C zu bewegen.

  • Page 133: Hilfsleitung

    Handbüchern der Tastaturen und Multiplexer entnommen werden. 4.5.3 Steuerung von Telemetrieempfängern und Domes Es lassen sich ausschliesslich Empfänger oder Domes mit VIDEOTEC, MACRO, ENEO oder PELCO ‘D’- Protokolle steuern (siehe Abschnitt 4.6). Nachdem die AUX-Matrixleitung je nach dem Typ des zu verwendenden Protokolls eingestellt wurde (siehe OSM Programmierung der AUX Leitung, Untermenü...

  • Page 134: Telemetrieprotokoll

    4.6 Telemetrieprotokoll 4.6.1 Konfigurieren der Domekamera Die Dome ist für das Protokoll einzurichten (falls mehrere Protokolle zur Auswahl stehen), einzustellen sind die Baudrate und die gewünschte Kennung. 4.6.2 Konfigurieren des Kameraumschalters / der Matrix 4.6.2.1 Konfigurieren der Leitung Aux Im Menü 2.7 Konfigurieren / Übertragung Koax – Leitung Aux wird das Protokoll und die Baudrate gewählt, die dem Wert der Domekamera entspricht.

  • Page 135: Telemetrieübertragung Über Koaxialkabel

    4.7 Telemetrieübertragung über Koaxialkabel Die Video- Matrix SM84A / SM164A kann Telemetriedaten (Steuerung Schwenk-Neige-Mechanik und Kameraoptiken) direkt über Koax-Kabel an die für diese Verbindung eingerichteten Empfänger übertragen ein DTRX3, ausgestattet mit Karte DTCOAX oder ein DTMRX2). Mit einem normalen Koax-Kabel des Typs RG59 (oder gleichwertigen Kabeln) kann eine Höchstentfernung von 350 Metern abgedeckt werden (gemessen zwischen Video- Matrix und Empfänger).

  • Page 136: Programmierung Mit Bildschirmmenü (Osm)

    5 Programmierung mit Bildschirmmenü (OSM) Die Video- Matrix wird über ein Bildschirmmenü programmiert. Nach der Programmierung findet ein automatisches Reset der Video- Matrix statt und nach dem Neustart werden die geänderten Einstellungen gespeichert, auch wenn zwischendurch abgeschaltet wird. 5.1 Aufruf des Programmiermodus Wird die Video- Matrix von den Tastaturen DCTEL und DCBD gesteuert, werden auf der dezentralen Tastatur die Tasten gedrückt.
  • Page 137 [UHREINSTELLUNG 2.2] Untermenü Uhreinstellung [----------------------------] [ Jetzige Uhr: 1O:2O:43 Oben steht die derzeit eingestellte Uhrzeit; Mit werden die [ 1.Uhr : 1O Stunden und Minuten geändert. Nachdem man die Bearbeitung eines dieser [ 2.Minuten: 2O [ 3.Sekunden-Nulleinstellung ] Parameter aufgerufen hat, wird mit der Wert geändert, mit [ 4.Format : 24 STUNDEN...
  • Page 138 [KOAX/AUX Linie 2.7] Untermenü Koax und Aux Leitung [----------------------------] [ 1.Koax Uebertragung: NEIN Die Matrix kann Telemetriebefehle über ein koaxiales Kabel übertragen, [ 2.Aux Linie: TELEM.MACRO Telemetrieempfänger und Videomultiplexer werden gleichermaßen über die [ 3.Aux Baudrate: 384OO Leitung Aux aus gesteuert. wird die Übertragung per Koaxialkabel aktiviert / deaktiviert.
  • Page 139 [AUSGANG 1, TAGESSEQUENZ 3.1] Untermenü Sequenzänderung [----------------------------] [Schr: Kam Zeit Jede Umschaltsequenz besteht aus bis zu 16 Schritten, die gekennzeichnet [ > A: sind durch den anzuzeigenden Videoeingang und die Anzeigedauer in Schritt: Sekunden. Auf dem Bildschirm sind immer nur 4 Schritte auf einmal zu sehen, INC.Vorherige] DEC.Folgende ] die anderen können mit...
  • Page 140 [ALARM N.1 RESET 5.2] Untermenü Alarmreset [----------------------------] [ 1.Dauernd : NEIN wird der Alarmtyp eingestellt (kontinuierlich oder impulsweise). Mit [ 2.Tastatur: JA [ 3.Aussen : JA wird das Reset von der Tastatur oder durch einen externen Impuls aktiviert / deaktiviert. [ -.A Zeit : Nach 2 sek.

  • Page 141: Problembehandlung

    6 Problembehandlung PROBLEM MÖGLICHE URSACHE ABHILFE Die Led power ist Keine Netzversorgung Prüfen Sie, ob der vom Netzteil kommende erloschen Netzklinkenstecker richtig in der Buchse sitzt. Verdrahtung nicht geschaltet Prüfen Sie, ob das Netzteil richtig mit der Netzsteckdose verbunden ist. Prüfen Sie, ob der LED- Verdrahtungsverbinder, während der Matrix- Öffnung, ausgeschaltet worden ist...

  • Page 142: Wartung

    Auf der Video-Matrix Umschaltsequenzen Im Menü ist zu prüfen, ob die Umschaltsequenzen erscheinen völlig fehlerhaft eingestellt für vorhandene Videoeingänge eingestellt wurden. schwarze Bildschirme manuelle Umschaltung an Wird eine manuelle Umschaltung an einem ohne fehlendem Videoeingang fehlenden Videoeingang vorgenommen, erscheint Identifikationstext ein völlig schwarzer Bildschirm ohne Identifikationstext.

  • Page 143: Technische Eigenschaften

    8 Technische Eigenschaften Versorgungsspannung/Stromaufnahme: von 100Vac bis 240Vac, 0.55A, 50/60Hz Verbrauch: Abmessungen: Nettogewicht (ohne Netzteil): Ausführung: Kasten aus epoxydstaubbeschichtetem Eisen Video: 8/16 Eingänge - 1Vpp - 75Ohm abgeschlossen oder hochohmig für Durchschleifbetrieb 4 Ausgänge - 1Vpp - 75Ohm abgeschlossen > 6 Mhz Bandbreite: 9 Hz Untere Trennfrequenz (-3dB):...

  • Page 144: Anhang

    9 Anhang 9.1 Protokoll Macro: Beschreibung Das Protokoll ist gekennzeichnet durch die Verwendung von Meldungen, die ausschließlich aus druckbaren ASCII- Zeichen bestehen und von 2 Endungszeichen begrenzt werden ‘[‘ und ‘]’. Innerhalb der Meldungen wird zwischen Groß- und Kleinbuchstaben unterschieden. Trennende Leerzeichen werden NICHT benutzt. Das typische Meldungsformat ist eine Buchstabenfolge ‘[VA1PC1VidS1,12A]’, die folgendermaßen gedeutet werden kann: Beginn der Meldung Adressat der Meldung...

  • Page 145: Reaktion Der Matrix

    9.1.3 Reaktion der Matrix Die Matrix untersucht den empfangenen Befehl und führt ihn aus, wenn er korrekt ist. Die Reaktion der Matrix unterscheidet sich mit der Art des übertragenen Befehls. Wenn die Prüfsumme nicht stimmt, lautet die Antwort [nack]. 9.1.4 Steuerbefehle für die Matrix In der nachstehenden Tabelle sind die Steuerbefehle der Matrix aufgelistet.
  • Page 146 Seite 34 MNVCSM84A_1729_DE...
  • Page 149 ................................3 ............................3 ..................3 ........................3 ........................4 ............................4 M84A / SM164A......................5 ..............................5 ..........................5 ................................6 ..........................6 3.1.1 ................................6 ..............................6 .............................6 3.2.1 ...................................7 ..........................7 ..............................8 ..............................8 3.4.2 Dip- ..........................8 ..........................9 ......................9 ..........................10 ........................10 3.5.2 .................................10 3.5.3 ...................11 ..................11 ..................15 ..........................15 ....................15 ..............15 ................................15 ..........................
  • Page 150 ............................24 ........................29 ............................30 ........................31 ...............................32 ..........................32 ........................32 ............................32 ..............................33 ..........................33 ...............................33 MNVCSM84A_1729_RU...
  • Page 151 SM84A / SM164A - OUT 12Vdc, 50/60Hz, 1.25A -jack SM84A / SM164A MNVCSM84A_1729_RU...
  • Page 152 SM84A / SM164A SM84A / SM164A MNVCSM84A_1729_RU...
  • Page 153 SM84A / SM164A SM84A / SM164A - DCJ, DCK, DCTEL, DCBD, DCT, DCIR LXRPK12, LXRPK23, LXRPRC36 DCMT8, SWC4, SWC8, VIDEOTEC, DCS2, DCS3, KEYPLUS DCS3). DTMRX1, DTRX3, DTRX1, DTRXDC, MICRODEC485, DTMRX2 DTRX3 DTCOAX, DTMRX2 SP16C MNVCSM84A_1729_RU...
  • Page 154 3.1.1 3.1.2 DTRX3 DTCOAX DTMRX1 SM164A PTH910P PTH910 DCTEL MNVCSM84A_1729_RU...
  • Page 155 3.2.1 DTRX1 MNVCSM84A_1729_RU...
  • Page 156 3.4.1 3.4.2 Dip- Dip- JP11 3.4.2.1 SM84A / SM164A DIP 1,2,3,4 DIP 5,6 Dip 7,8 3.4.2.2 MNVCSM84A_1729_RU...
  • Page 157 Dip- DCJ, DCK, DCTEL, DCBD, DCT, DCIR LXRPK12, LXRPK23, LXRPRC36 SWC4, SWC8, DCMT8 DCS2, KEYPLUS, SWC16 Videotec SW328 DCS3 3.4.3 3.4.4 MNVCSM84A_1729_RU...
  • Page 158 3.5.1 SM84A / SM164A SM164A: 3.5.2 SM164A. MNVCSM84A_1729_RU...
  • Page 159 3.5.3 3.5.3.1 3.5.3.2 SM84A / SM164A DB25. 3.5.3.3 3.5.4 3.5.4.1 SM84A / SM164A KEYBOARDS. DCS3). DCTEL DCBD DCJ, DCK, DCTEL, DCBD, DCT, RS485 DCIR RS485 LXRPK12, LXRPK23, LXRPRC36 RS485 DCMT8, SWC4, SWC8, SWC16, DCS2, KEYPLUS RS485 – DCS3 RS485 DCTEL, DCBD MNVCSM84A_1729_RU...
  • Page 160 RJ-jack 1 RJ-jack 2 RS485-A ----------------- RS485-A RS485-B ----------------- RS485-B 12 VDC ----------------- 12 VDC ----------------- DCTEL DCBD LXRPK12 LXRPK23 3.5.4.2 SM84A / SM164A RJ-jack 1 RJ-jack 2 RS485-A ----------------- RS485-A RS485-B ----------------- RS485-B MNVCSM84A_1729_RU...
  • Page 161 AUX) MNVCSM84A_1729_RU...
  • Page 162 3.5.4.3 – RJ-jack 1 RJ-jack 2 RS485-A ----------------- RS485-A RS485-B ----------------- RS485-B – SP16C RJ-jack 1 RJ-jack 2 RS485-A ----------------- RS485-A RS485-B ----------------- RS485-B 3.5.4.4 - VCR Pin 19 – ---------------------------- – ---------------------------- 3.5.4.5 (DB9M - MNVCSM84A_1729_RU...
  • Page 163 4.1.1 4.1.2 4.1.3 DCTEL DCBD 4.1.4 4.1.5 SM84A SM164A MNVCSM84A_1729_RU...
  • Page 164 SM84A / SM164A 4.2.1 -24- 4.2.2 MNVCSM84A_1729_RU...
  • Page 165 4.2.3 4.2.4 MNVCSM84A_1729_RU...
  • Page 166 4.3.1 C04:M02 [------------------------------] C--:M-- CO4:MO2,R01:P03 4.3.2 R01:P03 [-------------------------------] R--:P-- R01:P03 4.3.3 5.6] [-------------------------------] MNVCSM84A_1729_RU...
  • Page 167 4.4.1 4.4.1.1 MNVCSM84A_1729_RU...
  • Page 168 4.4.1.2 , M2 - 4.4.1.3 , M2 - MNVCSM84A_1729_RU...
  • Page 169 SM84A / SM164A DCJ, DCTEL, DCT, DCK DCIR 4.5.1 4.5.1.1 4.5.1.2 4.5.1.3 DCTEL 4.5.2 Videotec SP16C 4.5.3 4.6). MNVCSM84A_1729_RU...
  • Page 170 4.6.1 4.6.2 4.6.2.1 4.6.2.2 MACRO 4.6.3 4.6.3.1 Macro 4.6.3.2 MNVCSM84A_1729_RU...
  • Page 171 SM84A / SM164A DTRX3 DTCOAX DTMRX2 SM164A SM84A). SM84A SM164A MNVCSM84A_1729_RU...
  • Page 172 DCTEL DCBD 1. / 2. / 3. [-------------------------------] [-------------------------------] 2.1] [-------------------------------] MNVCSM84A_1729_RU...
  • Page 173 [-----------------------------] 1:25 2.4] [-----------------------------] 2.5] [-----------------------------] [-----------------------------] MNVCSM84A_1729_RU...
  • Page 174 2.7] [-----------------------------] 2.8] [-----------------------------] [-----------------------------] [-----------------------------] MNVCSM84A_1729_RU...
  • Page 175 3.1] [-----------------------------] [ > A: [-----------------------------] [>1 Text O1 > Text O2 Text O3 Text O4 Text O5 4.1] [-----------------------------] [Text O1# [-----------------------------] [1.ABC 2.DEF 3.GHI [4.JKL 5.MNO 6.PQRS [7.TUV 8.WXYZ [1.abc 2.def 3.ghi [4.jkl 5.mno 6.pqrs [7.tuv 8.wxyz [1.1O 2.29 3.3.
  • Page 176 5.2] [-----------------------------] 5.5] [-----------------------------] DCJ, DCK 6.1] [-----------------------------] [-----------------------------] ********** ********** ********** ********** **##****** **##****** DCT. CAMERA 1 -------- SEQ. MNVCSM84A_1729_RU...
  • Page 177 Dip- Dip- DCJ, DCK MNVCSM84A_1729_RU...
  • Page 178 SM84A / SM164A MNVCSM84A_1729_RU...
  • Page 179 45°C RS485: RS232: EN50130-4 - EN50081-1 - EN60950 - EN55022 B - FCC . 15 MNVCSM84A_1729_RU...
  • Page 180 VidS 9.1.1 9.1.2 OPEN "COM1:9600,N,8,1,BIN,RB1000,DS0,CS0,CD0,RS" FOR RANDOM AS #1 DO WHILE (1) A$ = UCASE$(INKEY$) SELECT CASE A$ PRINT #1, “[VA1PC1VidS1,1C]”; PRINT #1, “[VA1PC1VidS1,2D]”; PRINT #1, “[VA1PC1VidA1V]”; CASE CHR(27): END SELECT LOOP DO WHILE NOT(EOF(1)) B$ = INPUT$(1,1) IF B$ = “[” THEN PRINT PRINT B$;...
  • Page 181 9.1.3 [nack]. 9.1.4 VidS [ok] VidA [ok] Vid+ [ok] Vid- [ok] Rst+ RtcS date time] Men+ = 1; setup on] Ent+ [ok] Clr+ [ok] ViJU [ok] ViJD [ok] ViJL [ok] ViJR [ok] HwRd - [DIP:xx] [ALL0:xx] [ALL1:xx] 9.1.5 ‘[2002/06/19 12:15:02 reset uC]’ date time] setup on] setup off]...
  • Page 182 MNVCSM84A_1729_RU...
  • Page 184 Email: info@videotec.com Tel. +33 1 60491816 - Fax +33 1 69284736 Email: info.fr@videotec.com Asia Pacific Videotec (HK) Ltd Americas Videotec Security, Inc. Flat 8, 19/F. On Dak Industrial Building, No. 2-6 Wah Sing Street Gateway Industrial Park, 35 Gateway Drive, Suite 100 Kwai Chung, New Territories - Hong Kong Plattsburgh, NY 12901 - U.S.A.
