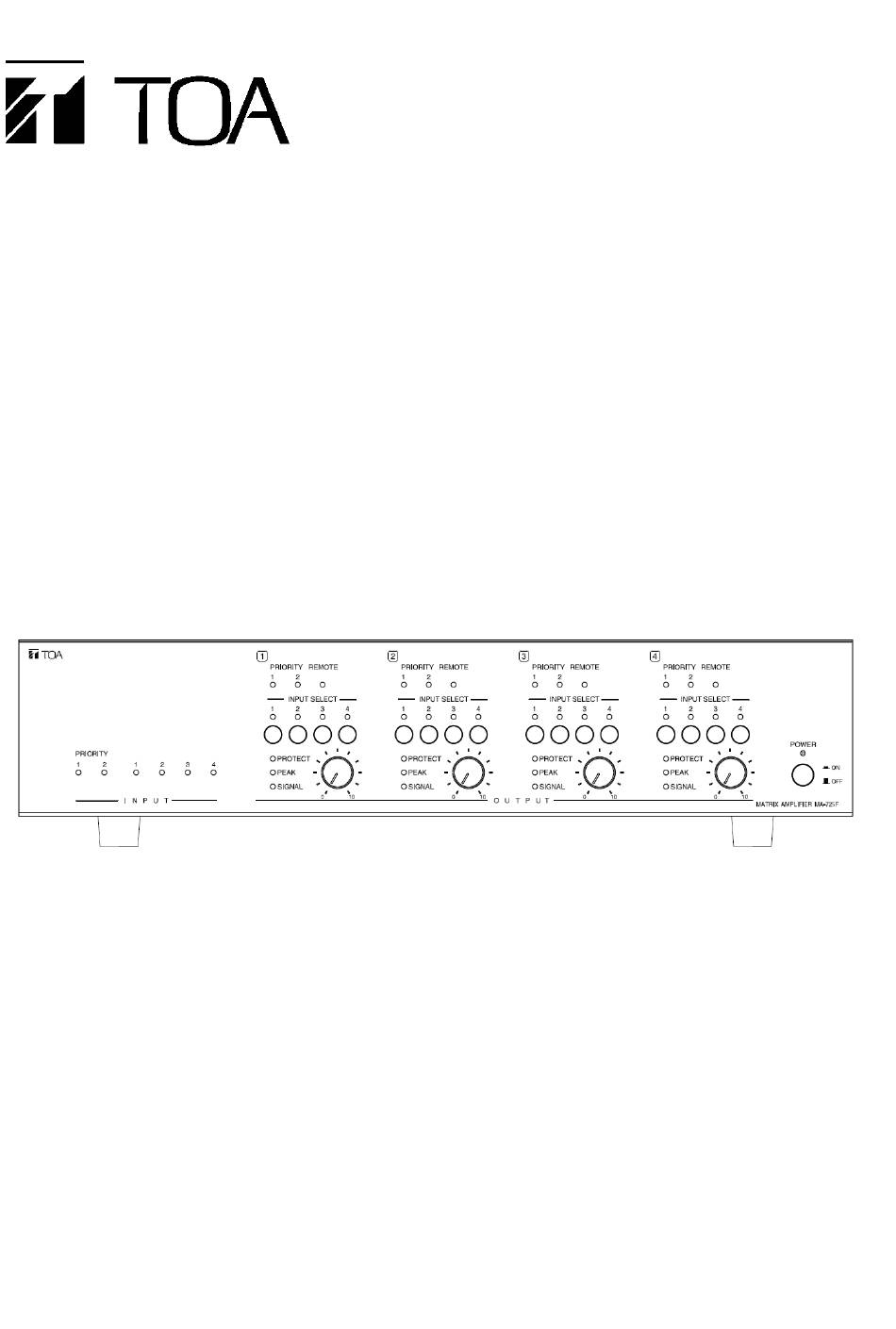

MATRIX AMPLIFIER
MATRIX PRE-AMPLIFIER

Thank you for purchasing TOA's Matrix Amplifier.
Please carefully follow the instructions in this manual to ensure long, trouble­free use of your equipment.


TOA Corporation
OPERATING INSTRUCTIONS
MA-725F
MM-700F

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MM-700F and is the answer not in the manual?

Questions and answers

Related Manuals for Toa MM-700F

Summary of Contents for Toa MM-700F

  • Page 1 OPERATING INSTRUCTIONS MATRIX AMPLIFIER MA-725F   MATRIX PRE-AMPLIFIER MM-700F     Thank you for purchasing TOA's Matrix Amplifier.    Please carefully follow the instructions in this manual to ensure long, trouble­free use of your equipment.  TOA Corporation...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS IMPORTANT SAFETY INSTRUCTIONS SAFETY PRECAUTIONS GENERAL DESCRIPTION FEATURES HANDLING PRECAUTIONS INSTALLATION PRECAUTIONSS NOMENCLATURE AND FUNCTIONS [Front] [Rear] CONNECTION EXAMPLES CONNECTION 9.1. Removable Terminal Plug Connection 9.2. How to Connect Input Signals 9.3. Speaker Output Signal Connections 9.4. MOH Output Connections 9.5.

  • Page 3: Important Safety Instructions

    1. IMPORTANT SAFETY INSTRUCTIONS •   Read these instructions.  •   Keep these instructions.    •   Heed all warnings.  •   Follow all instructions.  •   Do not use this apparatus near water.    •   Clean only with dry cloth.    •   Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.  •   Do  not  install  near  any  heat  sources  such  as  radiators,  heat  registers,  stoves,  or  other  apparatus  (including amplifiers) that produce heat.  •   Do not defeat the safety purpose of the polarized or grounding­type plug. A polarized plug has two blades  with one wider than the other. A grounding type plug has two blades and ...

  • Page 4: Safety Precautions

    Using  a  voltage  higher  than  that  which  is  • Should the following irregularity be found during use,  specified may result in fire or electric shock.  immediately switch off the power, disconnect the  • Do  not  cut,  kink,  otherwise  damage  nor  modify  the  power supply plug from the AC outlet and contact  power supply cord. In addition, avoid using the power  your nearest TOA dealer. Make no further attempt to  cord  in  close  proximity  to  heaters,  and  never  place  operate the unit in this condition as this may cause  heavy objects ­­ including the unit itself–on the power  fire or electric shock.    cord, as doing so may result in fire or electric shock. ...
  • Page 5 • Do not operate the unit for an extended period of time  with  the  sound  distorting.  Doing  so  may  cause  the    connected speakers to heat, resulting in a fire.  When Installing the Unit • Contact your TOA dealer as to the cleaning. If dust is  allowed to accumulate in the unit over a long period of  • Never plug in nor remove the power supply plug with  time, a fire or damage to the unit may result.    wet hands, as doing so may cause electric shock.  • If dust accumulates on the power supply plug or in the  • When  unplugging  the  power  supply  cord,  be  sure  to ...

  • Page 6: General Description

      3. GENERAL DESCRIPTION TOA's  MA­725F  matrix  amplifier  and  MM­700F  is  all­in­one  solution  for  multi­channel  or  multi­zone  applications combined 6x4 audio matrix, DSP and 4ch Class­D amplifier (*) into one chassis. It is equipped  with  4  independent  line  inputs,  2  MIC/LINE  priority  inputs.  Each  output  has  independent  DSP  preset  adjustment  also  comes  with  input  source  matrix  selection.  It  features  a  high  power  handling  (250Wx4  @ ...

  • Page 7: Handling Precautions

    • Class­D amplifier has a lot of protection features against over current, high temperature and short circuit  of speaker lines at each output channel individually. (*)  • Power supply with Power Factor Correction for reduced power consumption and world­wide operating  range. (*)  (*) MA­725F only  5. HANDLING PRECAUTIONS • Keep the input cable away from the output cable. If installed close to each other, oscillation could occur.    • To avoid unit failures, never connect outputs of 2 or more channels in parallel.    • Only connect speakers with an impedance equal to or greater than those specified. Connecting speakers  with a smaller impedance than specified could cause damage to the unit.    • Install the unit in locations where the temperature is between –10°C and +40°C (14°F and 104°F) and the  moisture is less than 90%RH (no dew condensation must be formed).  • To clean, be sure to first turn off this unit's power switch, then wipe with a dry cloth. When the unit gets  very dirty, use a cloth damped in a neutral cleanser. Never use benzene, thinner, alcohol, or  chemically­treated cleaning cloth because such volatile liquids could deform or discolor the unit.  6. INSTALLATION PRECAUTIONS • When mounting the unit in an equipment rack, the inside of the rack must be sufficiently ventilated.    To achieve sufficient ventilation, remove all panels on the rear of the rack.  • When mounting the unit in the rack, also mount a Perforated Panel larger than 1U in size  (1) at the top and the bottom of the rack, and  (2) above and below every 5 units.    * 1U size = 44.5 mm or 1.75" (reference size)  7.
  • Page 8     POWER SIWITCH [ON /OFF] Press this switch to turn on the amplifier, press the switch again to turn off the amplifier.  POWER INDICATOR [POWER] (Blue) During the power on process the indicator flashes, after amplifier is ready, the indicator lights.  CH1 OUTPUT LEVEL CONTROL Adjust CH1 output level  Note: The functionality of CH2, CH3, CH4 is the same as CH1. CH1 SIGNAL, PEAK, PROTECT INDICATOR (Green, Red, Red) SIGNAL Indicator: When output level exceeds ­36 dBV, the SIGNAL indicator lights.  PEAK Indicator: Lights red when an output signal clips (distortion occurs).  When  the  Peak  indicator  lights,  turn  the  output  level  control  (3)  counterclockwise  until  its  light  Note: ...

  • Page 9: [Rear]

    PRIORITY  INPUT  SIGNAL2  Indicator:  When  the  priority  input  2  signal  (14)  exceed  ­36dBV  (line)/­86dBV (mic), the indicator lights.  CH1 PRIORITY INDICATOR [PRIORITY1, PRIORITY2] (Green, Green) PRIORITY 1 Indicator：When PRIORITY 1 is activated and assigned to CH1 output, the indicator lights.  PRIORITY 2 Indicator：When PRIORITY 2 is activated and assigned to CH1 output, the indicator rights.  Note: 1. When PRIORITY MIX 1+2 switch is turned on and activated, these two indicator light at the same time.    2. The functionality of CH2, CH3, CH4 is the same as CH1. CH1 PRIORITY INDICATOR [REMOTE] (Yellow) When remote control panel WP­700 is connected to CH1 of REMOTE TERMINALS, the indicator lights.  At this time, both output level and input source selection could be changed by connected WP­700.  Note:    1 .  When WP­700 is connected, CH1 OUTPUT LEVEL CONTROL (3) and CH1 INPUT SELECT SWITCH (5)  on the front panel are defeated and controlled by WP­700. ...
  • Page 10   11. AC inlet Connect the supplied power cord to this inlet. The socket­outlet should be installed near the equipment  and the plug (disconnected device) shall be easily accessible.  12. Functional ground terminal [SIGNAL GND] Hum  noise  may  be  generated  when  external  equipment  is  connected  to  the  unit.  Connecting  this  terminal to the functional ground terminal of the external equipment may reduce the hum noise.  13. LINE 1, LINE 2, LINE 3, LINE 4 INPUT TERMINAL 10 kΩ，–10 dB*，unbalanced RCA Jack (Upper and lower of RCA input signal is mixed)  Connect music source equipment: e.g: CD players. ...
  • Page 11 19. MUTE SENSE control (PRIORITY 1, PRIORITY 2) Adjust the threshold (sensitivity) of the mute function of the PRIORITY 1, PRIORITY 2 inputs. In other  words, if PRIORITY 1, PRIORITY 2 input signal exceed the threshold that set by MUTE SENSE, it will  mute the LINE 1, LINE 2, LINE 3, LINE 4 signal to CH1, CH2, CH3, CH4 outputs. Rotate clockwise will  raise the sensitivity, counter­clockwise will lower the sensitivity.  20. HOLD TIME control (PRIORITY 1, PRIORITY 2) Adjust the recovery time of the LINE 1, LINE 2, LINE 3, LINE 4 to CH1, CH2, CH3, CH4 outputs. Rotate  clockwise  will  increase  the  recovery  time  (maximum  10sec),  counter­clockwise  will  decrease  the  recovery time (minimum 50ms)  21. PRIORITY FUNCTIONAL DIP SWITCH (PRIORITY 1, PRIORITY 2) Control the functionality of the PRIORITY 1 and PRIORITY 2 ...
  • Page 12 26. REMOTE LINK SWITCH (CH1-2, CH3-4) CH1­2:  ON  OFF  CH1, CH2 could control the CH1 and CH2’s volume and  CH1, CH2’s volume is controlled separated by two    input  selection  by  one  WP­700  at  the  same  time.  The  WP­700.  REMOTE INDICATOR on CH1 and CH2 will light at the  same time.    Note:  Only  connect  to  CH1’s  REMOTE  TERMINAL  to  present remote link function  CH3­4:  ON  OFF  CH3, CH4 could control the CH1 and CH2’s volume and  CH3, CH4’s volume is controlled separated by two    input ...

  • Page 13: Connection Examples

    8. CONNECTION EXAMPLES MA-725F...
  • Page 14 MM-700F...

  • Page 15: Connection

    9. CONNECTION 9.1. Removable Terminal Plug Connection Cautions •    Be sure to use shielded cables for audio signal lines.  •    Avoid soldering cable conductor, as contact resistance may increase when the cable is tightened and  the solder is crushed, possibly resulting in an excessive rise in joint temperatures.  •    Use cables of AWG 12 – 24.  Cable end treatment Connector connections Step 1. Loosen the terminal screw, then insert the cable.  Step 2. Retighten the terminal screw. (Pull on the cable to ensure it is securely connected.)    Recommended slotted screwdriver type: Screwdriver with blade that is 3 mm (0.12") in width.             ...

  • Page 16: How To Connect Input Signals

    9.2. How to Connect Input Signals 9.2.1. LINE 1, LINE 2, LINE 3, LINE 4 connections    L and R line signals are mixed inside the unit.    9.2.2. PRIORITY 1 and PRIORITY 2 connections Use the supplied  Small type removable terminal plug  (5 pins) for connection. PRIORITY 1  and PRIORITY 2 can be set to MIC or LINE input.  9.3. Speaker Output Connections The unit can operated at 70V or 100V line high­impdedance speakers Class 2 wiring may be used.  Using supplied removable terminal plug (2 pins), connect the speaker line to each speaker terminals.   ...

  • Page 17: Moh Output Connections

    9.3.1. High-impdedance 70V line speaker connections (*) 9.3.2. High-impdedance 100V line speaker connections (*) 9.4. MOH Output Connections Use the supplied removable terminal plug (3 pins) for connection.    9.5. LINE output connections Auxiliary line level output for zone expansion.   ...

  • Page 18: Remote Control Equipment Connections

    9.6. Remote Control Equipment Connections 9.6.1. Manual muting terminal connections If  a  no­voltage  contact  is  connected,  closing  the  contact  allows  the  pre­determined  input  channel volume to be reduced by a preset level of attenuation.  If  a  microphone  with  a  contact  is  connected  as  shown  in  Connection  (p.  12),  the  audio  of  other channels will be muted for as long as the microphone’s talk switch is pressed. ...

  • Page 19: Muting Functions

      9.6.3. Remote terminals (RJ-45) connections Each channel’s volume and input selection could  be  remotely adjusted by WP­700 remote  module.    (*) MA­725F only  10. MUTING FUNCTIONS The  unit’s  priority/mute  (paging)  functions  is  to  mute  the  LINE  1,  LINE  2,  LINE  3,  LINE  4  signal  that  routed to CH1, CH2, CH3, CH4’s outputs and then route PRIORITY 1 or PRIORITY 2 signals to outputs.  The priority level of each inputs is as following:    Priority level  PRIORITY    MIX1+2 : OFF  PRIORITY ...

  • Page 20: Auto Mute

    3  PRIORITY 1/2 can be switched to CH3 output  PRIORITY 1/2 cannot be switched to CH3 output  4  PRIORITY 1/2 can be switched to CH4 output  PRIORITY 1/2 cannot be switched to CH4 output  Step 2. Shorting the manual mute terminal (+), (-): When shorting manual mute terminal (+), (­): the LINE 1, LINE 2, LINE 3, LINE 4 signal that  have been routed to assigned page channel CH1, CH2, CH3, CH4’s outputs will be muted,  and route PRIORITY 1 or PRIORITY 2 signals to outputs.  Step 3. Release the manual mute terminal (+), (-): When  opening  manual  mute  terminal  (+),  (­):  The  LINE  1,  LINE  2,  LINE  3,  LINE  4  will  gradually route back to CH1 ,CH2, CH3, CH4 output. The time that the route back signal ...

  • Page 21: Priority Mix

    hold time interval is time out.  10.3 Priority Mix Step 1. Set the PRIORITY MIX 1+2 switch on ON (Right)  OFF (Left)  PRIORITY 1 and PRIORITY 2 will be mixed and output to CH1,  CH2,  CH3,  CH4  when  mute  activated.  The  PRIORITY  The PRIORITY 1 has the higher priority level than PRIORITY 2.  FUNCTIONAL  DIP  SWITCH  (20),  MUTE  SENSE  control  (18),  When  There  is  mute  function  activated.  Unit  will  output  HOLD ...

  • Page 22: Eq Preset Selection

    routing (mute). Note. Use the ASSIGNMENT RESTRICTION DIP SWITCH to prevent the unwanted source  to be selected to the output.  11.1.2 INPUT SELECT SWITCH [Rear using WP-700] Step 1. Connect different music source (CD players, mp3 players, tape recorders…) to LINE 1,  LINE 2, LINE 3, LINE 4 respectively.  Step 2. Connect the WP­700 to the REMOTE TERMINALS Step 3. Use the WP­700 to control the volume and the input source. Note. 1. When  the  WP­700  is  connected,  the  front  panel’s  INPUT  SELECT  SWITCH  and  LEVEL CONTROL is not accessible 2.   When select to the prohibited channel that set by ASSIGNMENT RESTRICTION DIP  SWITCH, the selection is not affective.    11.2 EQ preset selections Each ...
  • Page 23 EQ6  OFF        OFF        OFF        EQ7  OFF        OFF        OFF        EQ8  OFF        OFF        OFF           ...
  • Page 24 EQ6  PEQ  ­7  250  1.4  PEQ  ­7  250  1.4  PEQ  ­3  2.1k  5.8  EQ7  PEQ  ­3  3k  1  PEQ  ­6  3k  1  PEQ  ­2  5k  1  EQ8  PEQ  4  8k  1  PEQ  2  8k  1  PEQ  3  14k  1.2     ...
  • Page 25 EQ6  OFF        EQ7  OFF        EQ8  OFF        Bank4:   Preset 1  Preset 2  Preset 3    Flat Spoken Words Treble Booster   Filter  Gain(dB)  Freq(Hz)  Q  Filter  Gain(dB)  Freq(Hz)  Q  Filter  Gain(dB)  Freq(Hz)  Q  EQ1  OFF ...

  • Page 26: Using The Wp-700 Remote Controller

    11.3 Using the WP-700 remote controller 11.3.1 Connecting the WP-700 Connect WP­700 to the REMOTE CH1, CH2, CH3, CH4 RJ­45 port. The front panel REMOTE  indication will light if there is WP­700 connected.  11.3.2 Remote Volume Control and Input Selection Step 1. Connect the WP­700 to the channel that need to control remotely.    Step 2. When  connected,  the  output  volume  will  override  the  front  panel  OUTPUT  LEVEL  CONTROL to WP­700’s VOLUME CONTROL. The front panel’s INPUT SELECTION  will be override to WP­700’s INPUT SELECTION setting. The front panels  Step 3. Rotate VOLUME clockwise to increase the output level, counter­clockwise to decrease  the output level. ...

  • Page 27: Rack Mounting Bracket Attachment

    same time. The REMOTE INDICATOR on CH3 and  CH4will light at the same time.    Note: Only connect to CH3’s REMOTE TERMINAL  to present remote link function  12. RACK MOUNTING BRACKET ATTACHMENT 13. PROTECTION (*) Failure  Protection  Operation Indicator  Remedy  Recovery  Continuous heavy load  Limit output to 1/2 rated  Protection indicator  Lower down source level  Lower down source level  protection    power  blinks  or output level  or output level  Overcurrent due to    Amplifier shut down  Protection indicator    Remove overload  Connecting a correct  Overload    lights.  load automatically  (70V <15ohm ...

  • Page 28: Block Diagrams

    14. BLOCK DIAGRAMS MA-725F...
  • Page 29 MM-700F...

  • Page 30: Dimensional Diagram

    15. DIMENSIONAL DIAGRAM...

  • Page 31: Specifications

    16. SPECIFICATIONS ■SPECIFICATION  (* 0dB = 1V)    Model Number  MA­725F    Power Source  100 ­ 240V AC, 50/60Hz  1350 W (rated output), 200 W (based on cULus standards), 42.5 W (idle),    Power Consumption  22 W or less (Stand­by)  Frequency Response  20Hz ­ 20 kHz (­3dB / +1dB, LPF OFF)  Total Harmonic Distortion  1% or less, at 1kHz, rated output  Certification  cULus 60065, EN60065, EN55032, EN55020, FCC part15 class A  Mic ­60dB* / Line ­10dB* selectable, 2.2kΩ, electrically balanced,  Input  PRIORITY 1, 2:  removable terminal block      LINE IN 1,2,3,4:  ­10dB*, 10kΩ, unbalanced, 2 RCA jacks (Stereo summing)    Output  SPEAKER 1,2,3,4:  70V (20Ω), 100V (40Ω), removable terminal block    LINE OUT 1,2,3,4:  0dB*, 600Ω, unbalanced, RCA jack    MOH:  0dB*, 600Ω, transformer balanced, removable terminal block  DSP Preset  16 presets in 4 banks at each output channel, selectable  S/N Ratio ...
  • Page 32 ■SPECIFICATION  (* 0dB = 1V)    Model Number    MM­700F    Power Source  100 ­ 240V AC, 50/60Hz  Power Consumption  9W or less    Frequency Response  20Hz ­ 20 kHz (­3dB / +1dB)  Total Hearmonic Distortion  1% or less, at 1kHz, rated output  Certification  cULus 60065, EN60065, EN55032, EN55020, FCC part15 class A  Mic ­60dB* / Line ­10dB* selectable, 2.2kΩ, electrically balanced,  Input  PRIORITY 1, 2:  removable terminal block      LINE IN 1,2,3,4:  ­10dB*, 10kΩ, unbalanced, 2 RCA jacks (Stereo summing)    Output  LINE OUT 1,2,3,4:  0dB*, 600Ω, unbalanced, removable terminal block    MOH:  0dB*, 600Ω, transformer balanced, removable terminal block  DSP Preset  16 presets in 4 banks at each output channel, selectable  S/N Ratio  Mic: 60 dB* or more, Line: 75dB* or more (A­weighted)  Muting  Manual mute / Automatic mute  Mute Hold Time  50ms to 10 seconds, adjustable ...
  • Page 33 The browser Control feature allows password protected control of source, volume control and options on either an MA-725F or MM-700F from a browser on your PC (Internet Explorer, Google Chrome, Firefox, etc.). Smartphones (iOS or Android devices) using a browser function are also supported.
  • Page 34 Access Menu Table Menu Admin User All Zones ✔ ✔ Zone 1 ✔ ✔ Zone 2 ✔ ✔ Zone 3 ✔ ✔ Zone 4 ✔ ✔ Control Center ✔ ✔ Labeling ✔ Network Configuration ✔ Password ✔ Default ID admin user Default Password admin...
  • Page 35 Control Screen with Menu All Zone: View all zones on one page Zone: 1 – 4 View individual zones on one page 2.3. Control Center Allows the user to turn Browser Control On or Off using the green “LED”. Green indicates Browser control is on.
  • Page 36 2.4. Labeling Allow to modify labeling for Input 1 to 4 and Zone 1 to 4. Up to 30 digits for each label. (Letters and numbers only. No special characters) Default Example 2.5. Network Configuration View or change the unit’s IP address and view Firmware version Network Configuration Screen Page 4 of 7...
  • Page 37 2.6. Password Setting Up to 6 digits (Letters and numbers only. No special characters) Password Setting Screen <Administrator> <User> 2.7. Browser Control Release To return control to the wall controllers or front panel, hold down Input Select buttons 1-4 on Zone 1 for more than 4 seconds.
  • Page 38 Push and hold the Input 1 select switch on Zone 1 Restart the MA-725F/MM-700F. When the Power LED starts flashing, release the input 1 select switch. You will see the Firmware Upgrade Tool. Click on the executable file and run the program.
  • Page 39 Push and hold the input select switches 2 and 3 under Zone 1 and restart the MA-725F/MM-700F. The default IP address of the unit has been changed to 192.168.14.1. this IP address to reconnect to the MA-725F/MM-700F through your browser.
  • Page 41 Labeling, network settings and password changes on either the MA-725F or MM-700F models are also available. Internet Explorer, Google Chrome, and Firefox are supported, as well as Smartphones (iOS or Android devices) using those browsers.
  • Page 42 2.2. Admin Operation This is the mixer’s landing page for the URL. It provides control of source selection and volume. To get to the options menu, click on the Gear icon at the top right of the screen as indicated below. The icon itself is a dark blue color.
  • Page 43 2.3. Control Center Allows the user to turn an individual channel’s Browser Control On or Off as indicated when it turns green. When viewing from the Zone screen, the green “LED” indicates Browser Control is On. Grey indicates Browser Control is Off. Control Center Screen (Newer Version Example) 2.4.
  • Page 44 2.5. Source Labeling Browser access allows for Input and Zone labeling for ease of use via browser remote control. Up to 30 characters may be used. You must be logged in as an Administrator to access this function. (Menu on left omitted for clarity) Labeling Configuration Screen 2.6.
  • Page 45 2.7. Password Setting Up to 6 digits may be used (Letters and numbers only, no special characters). You must be logged in as an Administrator to access this function. (Menu on left omitted for clarity) Password Setting Screen Page 5 of 10...
  • Page 46 3.1 How to Update MA-725F/MM-700F Firmware ◼ If your PC has an auto negotiate NIC card, connect an Ethernet patch cable (straight) from your Windows PC to the MA-725F/MM-700F and turn the MA-725F/MM-700F Off (Otherwise use a cross cable for this procedure). ◼...
  • Page 47 ◼ Press the “Load New FW” button and select the new firmware file to load from your PC and confirm it loaded successfully. ◼ Press “Upgrade Firmware” button to start the firmware update. ◼ If the update is successful, your screen will show as follows. Page 7 of 10...
  • Page 48 3.2 IP Address, Username and Password Factory Default Reset Procedure ◼ Push and hold Input Select Buttons 2 and 3 under Zone 1 and turn the MA-725F/MM-700F On. ◼ Release the buttons when the power light blinks after a few seconds.
  • Page 49 3.3 Browser Control Release Without Browser Access To return control to the WP-700 AM wall controllers or front panel control, hold down Input Select buttons 1-4 on Zone 1 for more than 4 seconds. Page 9 of 10...
  • Page 50 4. Reference Notes 4.1 Admin Access Menu View Username: admin Password: admin 4.2 User Access Menu View Username: user Password: user 4.3 API Control This version of firmware supports API control. API command controls are available under separate cover. Page 10 of 10...
