Modèle :
ZMD-M90/E42AS
120V 60Hz
Tension :
Consommation d'énergie
Total: Max. 215W @ 3.5A
Lampe :
Max. 3Wx4
Ventilateur :
Max. 203W
PROTÉGÉ THERMIQUEMENT
Consommation montré pour défaut de confi guration du ventilateur 715 CFM
ACT 590 CFM - Ventilateur Max. 130W @ 1.8A
ACT 440 CFM - Ventilateur Max. 70W @ 1A
ACT 290 CFM - Ventilateur Max. 35W @ .55A

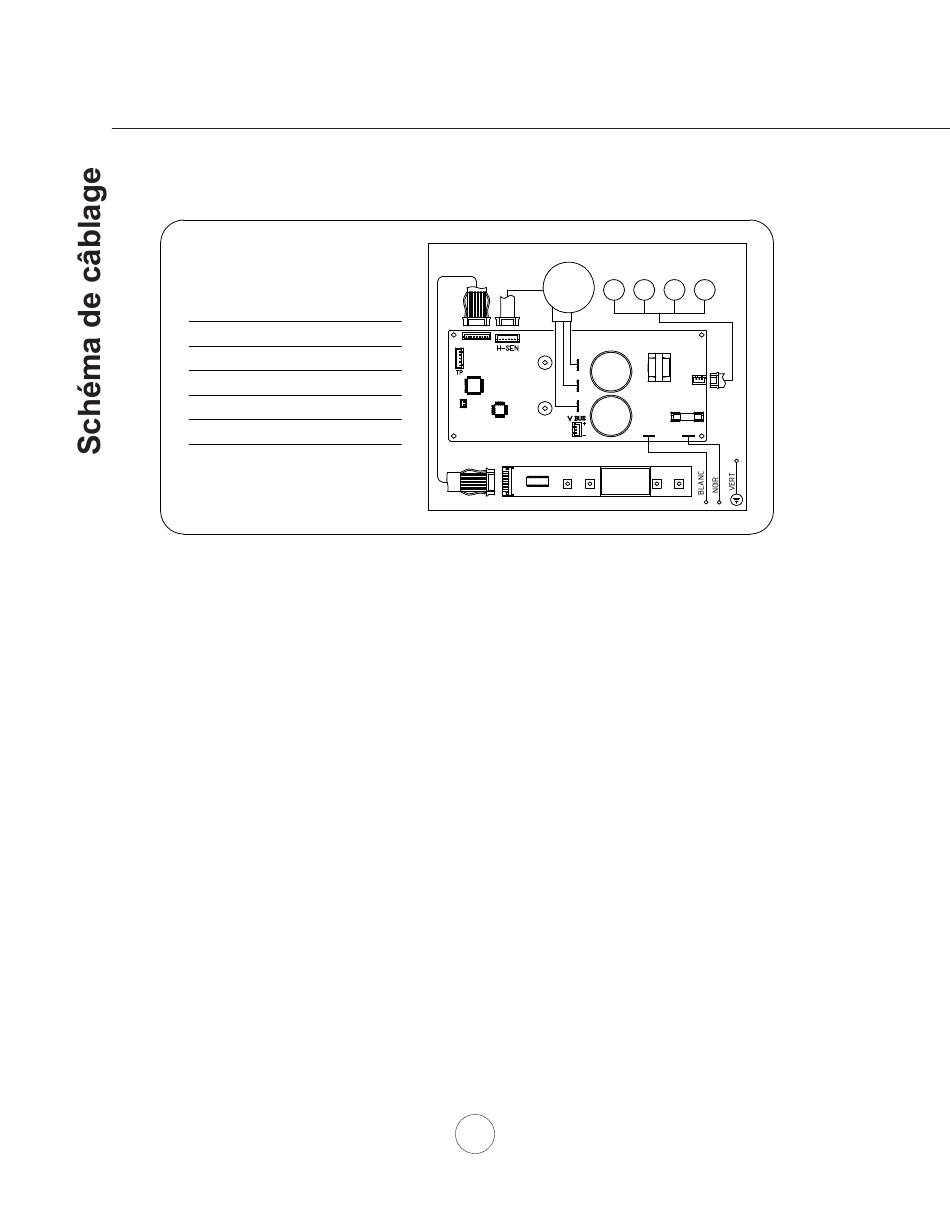

SCHÉMA DE CIRCUITS
MOTEUR
DEL DEL DEL
CC
BRANCHEMENT
DES COMMANDES
U
U
V
V
W
W
-
AC-N
CCI DES COMMANDES
BAS
ON/OFF
20
DEL
DEL
5A 250V
AC-L
BOÎTIER
HAUT LAMPE
