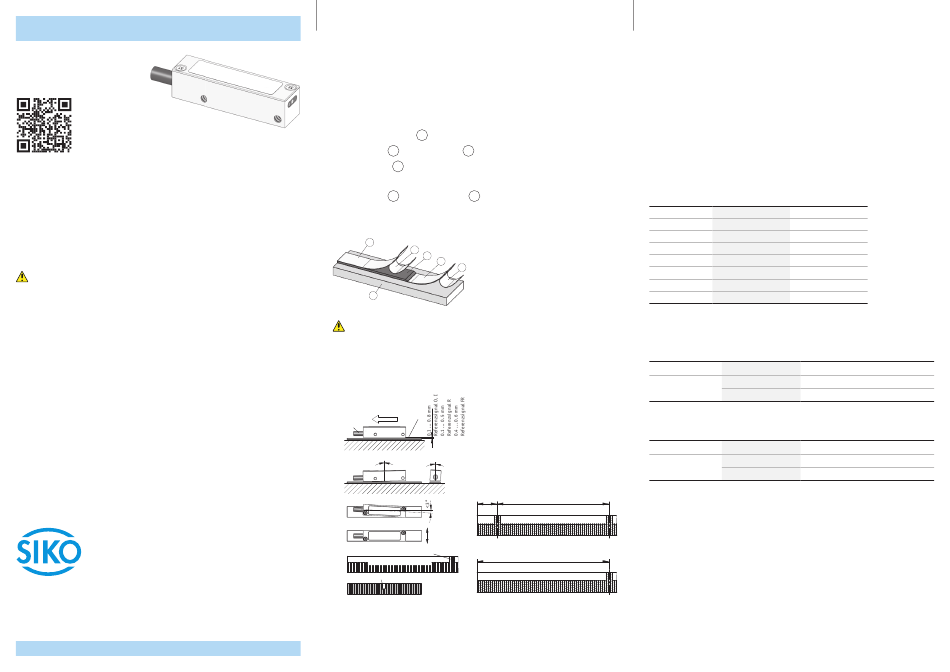

Siko LEC160 Quick Start Manual

Kurzanleitung
LEC160
Magnetsensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/lec160
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Magnet-
sensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.com
LEC160 · Datum 14.05.2019 · Art. Nr. 89972 · Änd. Stand 94/19
Montage Magnetsensor

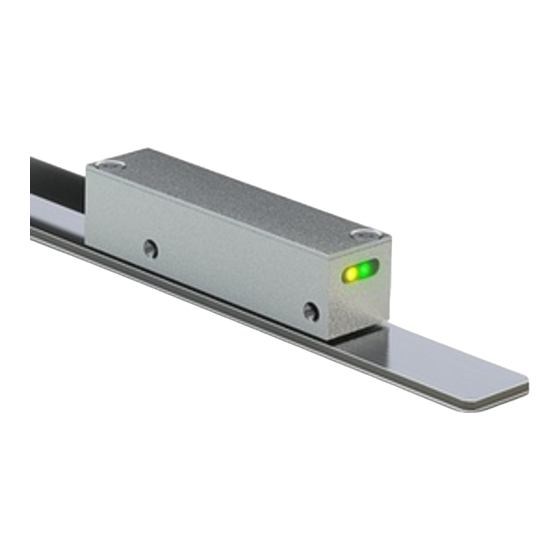

Der Sensor erfasst die inkrementale Weginformation des Magnetbandes MB160.
Der Magnetsensor LEC160 wird durch 2 Schrauben M3 befestigt.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche 1 sorgfältig reinigen.
• Schutzfolie des Klebebandes entfernen.
2 3
• Magnetband 4 aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie 6 des Abdeckbandes 5 entfernen.
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.
5
6
4
3
2
1
Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
Anwendung LINEAR
Verfahrrichtung
Signal
Sinus vor Cosinus
aktive
bzw. A vor B
Seite
Kabelabgangs-
richtung
Abstand Sensor/Magnetband
<1° <3°
Referenzpunkt periodisch
Maximale Fluchtungsfehler
10
Lage Ref.Punkt P = entspr. Lieferpapiere
Zul. Abweichung
Mitte Band/Sensor:
±0.5 mm
Einmaliger Referenzpunkt
Referenzpunktlage zur Magnetbandbedruckung
Lage Ref.Punkt E = entspr. Lieferpapiere
MBxxxx GEK WT RP NNNNNN
flexible Referenzmarke
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Magnetsensor müssen geschirmt sein.
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Farbbelegung offenes Kabelende
Farbe
rot
gelb
blau
braun
schwarz
orange
grün
violett
Technische Daten
Elektrische Daten
Ausgang Sin/Cos
Betriebsspannung
Stromaufnahme
Elektrische Daten
Ausgangsschaltung LD
Betriebsspannung
Stromaufnahme
Symbolische Dar-
stellung der Pole
≥0.01 m
Schnittstelle 1Vss Schnittstelle LD
Signal Signal
sin A
cos /A
index I, R, FR
+UB +UB
GND GND
/sin B
/cos /B
/index /I, /R, /FR
Ergänzung
5 V DC ±5 %
<35 mA unbelastet
<50 mA belastet
Ergänzung
5 V DC ±5 %
<50 mA unbelastet
<120 mA belastet
