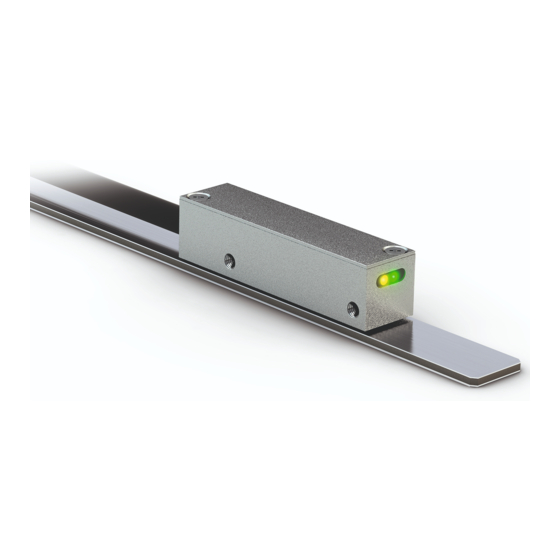

LEC200
Magnetsensor
Originalmontageanleitung
Magnetic sensor
Translation of the Original Installation Instructions
333/18
Deutsch
Seite 2
English
page 15

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LEC200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siko LEC200

Summary of Contents for Siko LEC200

  • Page 1 LEC200 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 15 333/18...

  • Page 2: Table Of Contents

    4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Verfahrgeschwindigkeiten (m/s) nur digital 7 Fehlerbehandlung 8 Transport, Lagerung, Wartung und Entsorgung 9 Zubehör 9.1 Flexible Referenzmarke 10 Technische Daten LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwendet werden). LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 8: Montage Magnetsensor

    FR, RD maximale Fluchtungsfehler zulässige Abweichung Mitte Band/Sensor ±0.5 mm flexible Referenzmarke, kundenseitig montiert (siehe Kapitel 9) Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 9: Elektrische Installation

    Betriebsspannung entsprechende Verzögerung berücksichtigen. Anschlusshinweis gemäß RS422 Norm (bei digitaler Schnittstelle) Es ist darauf zu achten, dass alle Kanäle (auch die nicht verwendeten) mit VORSICHT einem Abschlusswiderstand von 120 Ohm abgeschlossen werden. LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 10: Inbetriebnahme

    Die zweifarbige LED (gelb/grün) im Sensor leuchtet grün auf, sobald das Gerät initialisiert ist. Die Power und Index LED (grün) leuchtet beim überfahren des Referenzsi- gnales. LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 11: Verfahrgeschwindigkeiten (M/S) Nur Digital

    0.80 0.40 25.00 25.00 16.00 4.00 2.00 1.00 25.00 25.00 25.00 8.00 4.00 2.00 0.20 0.25 0.50 2.00 4.00 8.00 Pulsabstand (μs) Zählfrequenz (kHz) 1250 1000 62.5 31.25 LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 12: Fehlerbehandlung

    Stoffe und sind zugleich Wertstoffträger. Der Magnetsensor muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge- führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 13: Zubehör

    Offsetspannung UB/2 ±100 mV Sinus-/Cosinusmittelwert zu GND (5 V DC) Phasenlage 90°±1°, ±3° (20 kHz) sin/cos 45° sin (Referenzsignal) 135° cos (Referenzsignal) Pulsbreite Referenzsignal 180°±40° Echtzeitanforderung geschwindigkeitsproportio- nale Signalausgabe Anschlussart offenes Kabelende LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...

  • Page 14: Lec200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand

    EN 60529 Schockfestigkeit ≤500 m/s , 11 ms EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks Vibrationsfestigkeit ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 Achsen, je 10 Zyklen LEC200 · Datum 15.10.2018 · Art. Nr. 89034 · Änd. Stand 333/18...
  • Page 15 4.4 Electrical installation 5 Commissioning 6 Travel speeds (m/s) only digital 7 Trouble shooting 8 Transport, Storage, Maintenance and Disposal 9 Accessory 9.1 Flexible reference mark 10 Technical data LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 16: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 17: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movable parts as for example sensor. ` Install protective facilities to prevent people from getting access. LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 18: Identification

    ` The max. gap without cover tape is 0.5 mm. When using cover tape, the gap is reduced by the thickness of cover tape including its adhe- sive tape. Sensor must not touch the magnetic tape. LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 19: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 20: Mounting The Magnetic Sensor

    4.3 Mounting the magnetic sensor Alignment of the magnetic sensor NOTICE ` Take care that the magnetic sensor is aligned correctly in order to Fig. ensure optimum sensing (see LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 21: Electrical Installation

    ` Check all lines and plug connections before switching on the device. ` Switch on operating voltage together with downstream electronics (e. g., control unit). LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...
  • Page 22 Fig. 7: Connection note Connection type • E1: open cable end Interface 1Vss Interface LD Color Signal Signal yellow blue index brown black orange /sin green /cos violet /index LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 23: Commissioning

    Formula for calculating the travel speed: Resolution µm x 0.8 V max. Pulse interval µs (in m/s) Example: Resolution: 1 µm Pulse interval: 0.20 μs x 0.8 = 4.0 m/s 0.20 LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 24: Trouble Shooting

    • Do not damage connections through mechanical or thermal impact. • Prior to installation inspect the magnetic sensor for transport dam- ages. Do not install damaged magnetic sensors. LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...

  • Page 25: Accessory

    10x cable diameter dynamic Weight <0.03 kg (without cable); cable 0.028 kg/m Electrical data Additional information Sin/cos output Operating voltage 5 V DC ±5 % reverse polarity protected Current consumption <50 mA off-load <100 mA loaded LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...
  • Page 26 0.2, 0.4, 1, 2, 4, 10, 20 µm LD output circuit System accuracy ±(0.015 + 0.01 x L) mm, L at T = 20 °C in m Repeat accuracy ±2 µm unidirectional LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...
  • Page 27 Shock resistance ≤500 m/s , 11 ms EN 60068-2-27, half-sine, 3 axes (+/-), each 3 pulses Vibration resistance ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 axes, each 10 cycles LEC200 · Date 15.10.2018 · Art. No. 89034 · Mod. status 333/18...
  • Page 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
