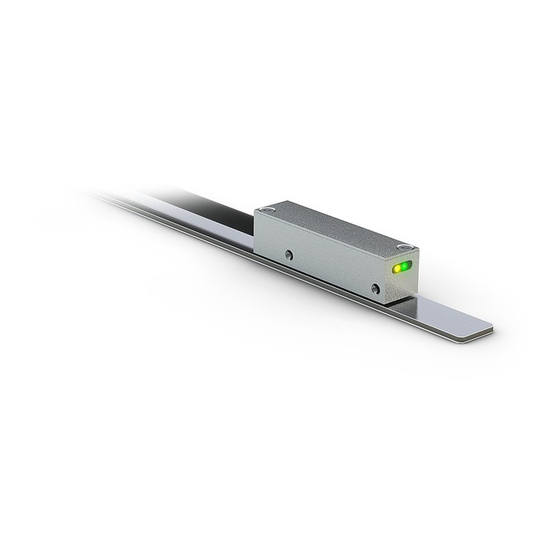

LEC160
Magnetsensor
Originalmontageanleitung
Magnetic sensor
Translation of the Original Installation Instructions
158/20
Deutsch
Seite 2
English
page 16

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LEC160 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siko LEC160

Summary of Contents for Siko LEC160

  • Page 1 LEC160 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 16 158/20...

  • Page 2: Table Of Contents

    4.4 Elektrische Installation 5 Inbetriebnahme 6 Verfahrgeschwindigkeiten (m/s) nur digital 7 Ausgangssignale 7.1 Signalfolge 8 Fehlerbehandlung 9 Transport, Lagerung, Wartung und Entsorgung 10 Zubehör 10.1 Flexible Referenzmarke 11 Technische Daten LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwendet werden). LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 3: Magnetband von vorne Abb. 2: Magnetband verschraubt angeschrägt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 8: Montage Magnetsensor

    Referenzpunktlage zur Mag- netbandbedruckung MBxxxx GEK WT RP NNNNNN flexible Referenzmarke, kun- denseitig montiert (siehe Kapitel 10) Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 9: Elektrische Installation

    ` Die maximale Länge des Anschlusskabels zwischen Sensor und Nach- ACHTUNG folgeelektronik beachten. ` Bei eigenständiger Verlängerung des Kabels ist ein Spannungsabfall zu beachten. ` Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen einsetzen. LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 10: Inbetriebnahme

    Einschalten der Betriebsspannung in Betrieb genommen werden. Das Gerät initialisiert sich selbstständig nach dem Einschalten. Beim Verfahren des Magnetsensors über das Magnetband blinken die Leuchtdioden nach folgendem Schema: LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 11: Verfahrgeschwindigkeiten (M/S) Nur Digital

    3.20 1.60 0.80 25.00 20.00 16.00 8.00 4.00 2.00 25.00 25.00 25.00 16.00 8.00 4.00 Pulsabstand (μs) 0.10 0.20 0.25 0.50 1.00 2.00 Zählfrequenz (kHz) 2500 1250 1000 LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 12: Ausgangssignale

    Das Abdeckband darf nicht magnetisierbar sein. • Der Magnetsensor ist nicht, oder nicht korrekt angeschlossen (Anschlussbelegung Kapitel 4.4). • Die Abstandstoleranzen wurde nicht über die gesamte Messstrecke Abb. eingehalten (siehe LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 13: Transport, Lagerung, Wartung Und Entsorgung

    Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. 10 Zubehör (nicht im Lieferumfang enthalten) 10.1 Flexible Referenzmarke • Zubehör SIKO Art. Nr. "89976" (gemäß Kurzanleitung Art. Nr. 88556). LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...

  • Page 14: Technische Daten

    Echtzeitanforderung geschwindigkeitsproportio- nale Signalausgabe Anschlussart offenes Kabelende Elektrische Daten Ergänzung Ausgangsschaltung LD Betriebsspannung 5 V DC ±5 % Stromaufnahme <50 mA unbelastet <120 mA belastet Statusanzeige 2 LEDs (gelb, grün) Ausgangsschaltung LD (RS422) LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...
  • Page 15 EN 60529 Schockfestigkeit ≤500 m/s , 11 ms EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks Vibrationsfestigkeit ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 Achsen, je 10 Zyklen LEC160 · Datum 21.07.2020 · Art. Nr. 89973 · Änd. Stand 158/20...
  • Page 16 6 Travel speeds (m/s) only digital 7 Output signals 7.1 Signal sequence 8 Trouble shooting 9 Transport, Storage, Maintenance and Disposal 10 Accessory 10.1 Flexible reference mark 11 Technical data LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 17: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 18: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movalbe parts as for example sensor. ` Install protective facilities to prevent people from getting access. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 19: Identification

    ` The max. gap without cover tape is 0.8 mm. When using cover tape, the gap is reduced by the thickness of cover tape including its adhe- sive tape. Sensor must not touch the magnetic tape. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 20: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...
  • Page 21 Fig. 2: Magnetic tape Fig. 3: Magnetic tape screwed beveled on the front Fig. 4: Magnetic tape screwed Fig. 5: Magnetic tape in groove from top LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 22: Mounting The Magnetic Sensor

    Flexible reference mark, mounted by the customer (see chapter 10) Fig. 6: Definition of the counting direction with magnetic tape and assemblage sensor / magnetic tape, gap measure, tolerances LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 23: Electrical Installation

    ` Do not use tinned strands in connection with screw clamp connec- tions. Connection note acc. to RS422 standard (for digital interface) Please provide all channels (including those not used) with a 120 Ohm ter- CAUTION minating resistor. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 24: Commissioning

    LED green Power available and Index low. LED off Power available and Index high. LED off Power unavailable and Index low. LED off Power unavailable and Index high. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 25: Travel Speeds (M/S) Only Digital

    The translation module translates the length information of the magnetic sensor into incremental output signals with real-time processing of the output signals. LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 26: Signal Sequence

    • The magnetic sensor has been mounted with the active side turned Fig. away from the band (see Fig. • Magnetic sensor has not been aligned according to LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 27: Transport, Storage, Maintenance And Disposal

    10 Accessory (not included in the scope of delivery) 10.1 Flexible reference mark • Accessory SIKO art. no. "89976" (according Quick Start Guide art. no. 88556). LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...

  • Page 28: Technical Data

    Type of connection open cable end Electrical data Additional information LD output circuit Operating voltage 5 V DC ±5 % Current consumption <50 mA off-load <120 mA loaded Status display 2 LEDs (yellow, green) LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...
  • Page 29 Shock resistance ≤500 m/s , 11 ms EN 60068-2-27, half-sine, 3 axes (+/-), each 3 pulses Vibration resistance ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 axes, each 10 cycles LEC160 · Date 21.07.2020 · Art. No. 89973 · Mod. status 158/20...
  • Page 30 LEC160...
  • Page 31 LEC160...
  • Page 32 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.com Internet www.siko-global.com Service support@siko-global.com...
