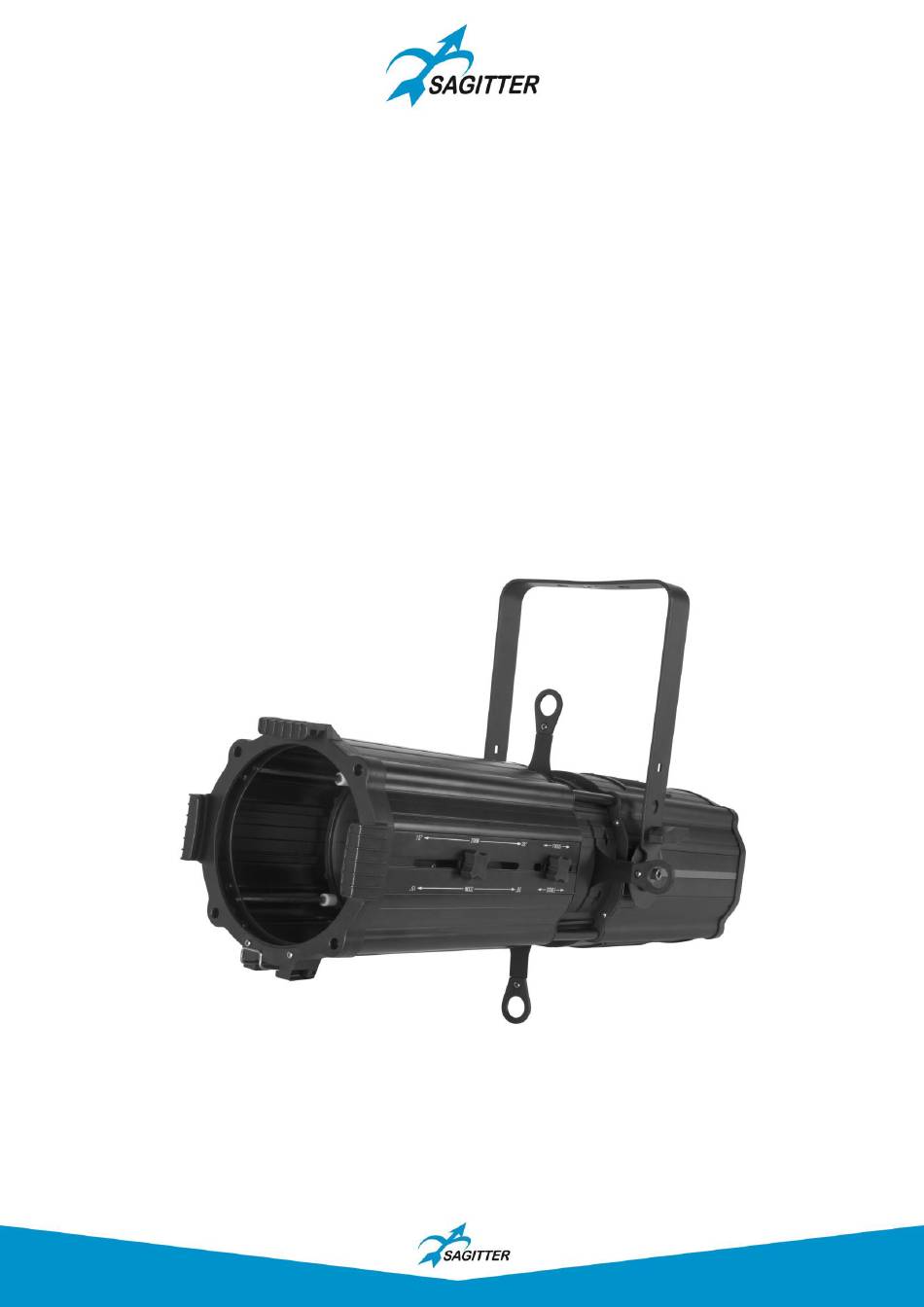

- Page 1 Profile LED 200W SG HALOPWW1528 – SG HALOPWW2045 SG HALOPCW1528 – SG HALOPCW2045 MANUALE UTENTE USER MANUAL...
-
Page 2: Table Of Contents
Rev. 01-04/17 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 10 7. SPECIFICHE TECNICHE p. 11 INDEX: 1. -
Page 3: Introduzione
1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo. -
Page 4: Istruzioni Di Sicurezza
2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura. - Page 5 CLASSE DI PROTEZIONE IP20 Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm (0.47”) di diametro (prima cifra 2), ma non contro la caduta di gocce d’acqua, pioggia, schizzi o getti d’acqua (seconda cifra 0). Usare solo in ambienti asciutti.
-
Page 6: Apertura Confezione E Controllo
3. APERTURA DELLA CONFEZIONE E CONTROLLO Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per la verifica. -
Page 7: Installazione Ed Accensione
4. - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento, a parete, a soffitto o su truss. ATTENZIONE! E'OBBLIGATORIO il montaggio della fune di sicurezza (PLH232 / PLH248 venduta separatamente) nel caso in cui il prodotto sia... - Page 8 4.3 - COLLEGAMENTO ALLA CATENA DMX Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER DMX3 – DMX5). Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.
-
Page 9: Istruzioni Per L'uso
- ISTRUZIONI PER L'UTILIZZO 5.1 - MAPPA DEL MENU' CODE ADR: 1 – 512 Indirizzo DMX MASTER FUNCTION ON/OFF Abilita la modalità Master/slave Dimmer manuale memorizzabile P-000 tramite MAIN DIM PERFORM FUNCTION P-001 Tutto Acceso P-002 Tutto acceso con strobo CHANNEL MODE 1-2 Ch Modalità... -
Page 10: Manutenzione
5.3 – MODALITA' DMX Modalità 1 canale Canale Valore Funzione 000 – 255 Dimmer Modalità 2 canali Canale Valore Funzione 000 – 255 Dimmer Shutter aperto 001 – 127 Strobo da min a max 128 – 159 Pulsazione ingresso con regolazione velocità 160 –... -
Page 11: Specifiche Tecniche
- SPECIFICHE TECNICHE Alimentazione: 100-240V, 50/60HZ LED: 1x200W, COB Warm White (SG HALOPWW1528 – SG HALOPWW2045) LED: 1x200W, COB Cold White (SG HALOPCW1528 – SG HALOPCW2045) Potenza assorbita: 250W Modalità operative: Auto, Master/slave, DMX512 Regolazione elettronica della luminosità 0-100% ... -
Page 12: Introduction
1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked. -
Page 13: Safety Instructions
2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely. - Page 14 IP20 PROTECTION RATING The device is protected against the penetration of solid bodies larger than 12 mm (0,47 ") in diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second digit 0). Use only in dry areas. Inside use only. Do not expose the equipment to rain or moisture.
-
Page 15: Opening And Control
3. - OPENING AND CONTROL Carefully open the package, check the content and make sure that all the parts are present and are in good condition. In cases where some parts are not present or are damaged, immediately contact Your supplier and retain the packaging for verification. WARNING! If the product has been exposed to drastic temperature changes, let the unit turned off until it reaches room temperature because the... -
Page 16: Installation And Switch On
4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor, on the wall, ceiling or on a truss. WARNING! IT'S REQUIRED the mounting of the safety rope (PLH232 –... - Page 17 4.3 - CONNECTION TO THE DMX CHAIN Use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120Ohm characteristic impedance and low capacity (SAGITTER DMX3 – DMX5). Do not use microphone cable or other cable with different characteristics than those specified.
-
Page 18: Setup
5. - SETUP 5.1 – MENU CODE ADR: 1 – 512 DMX Addresssetting MASTER FUNCION ON/OFF Enable/disable Master/slave mode Storable manual dimmer (with P-000 command MAIN DIM) PERFORM FUNCTION P-001 P-002 On with strobe CHANNEL MODE 1-2Chn DMX Channels mode Dimmer Manual Setting (storable MAIN DIM MAIN DATA: 000 …... -
Page 19: Maintenance
5.3 – DMX MODE 1channel mode Channel Value Function 000 – 255 Master Dimmer 2channels mode Channel Value Function 000 – 255 Master Dimmer Shutter open 001 – 127 Strobe from min to max 128 – 159 Pulse IN with increasing speed 160 –... -
Page 20: Technical Specifications
7. - TECHNICAL SPECIFICATIONS Power Supply: 100-240V, 50/60HZ LED: 1x200W, COB Warm White (SG HALOPWW1528 – SG HALOPWW2045) LED: 1x200W, COB Cold White (SG HALOPCW1528 – SG HALOPCW2045) Power consumption: 250W Operation Mode: Auto, Master/slave, DMX512 ... - Page 24 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
