M2_1: M.2 Steckplatz

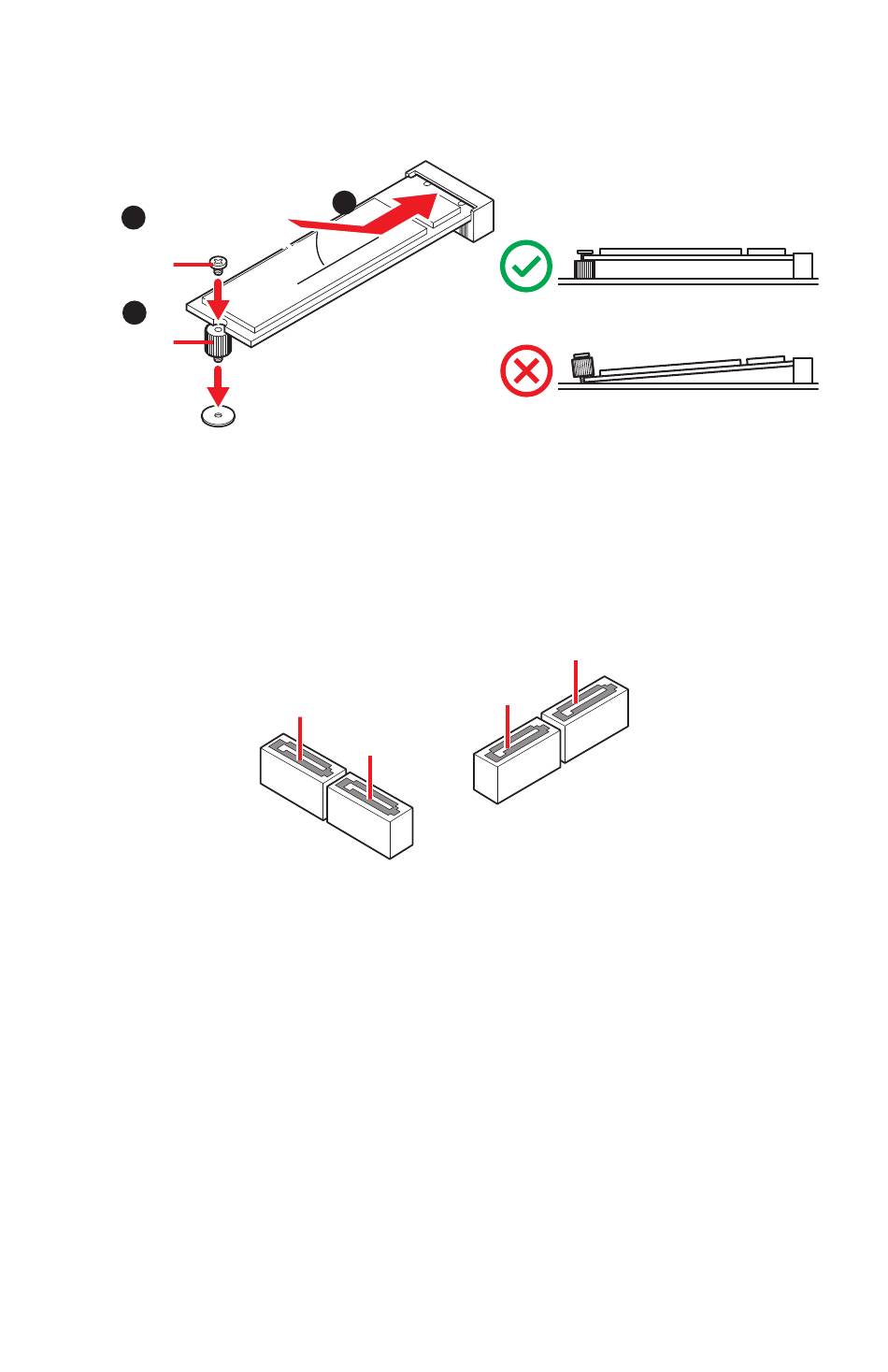

Bitte installieren Sie das M.2-Gerät in den M.2 Steckplatz (siehe unten).
3
Mitgelieferte
M.2-Schraube
1
Abstandshalter
SATA1~4: SATA 6Gb/s Anschlüsse
Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s.
Pro Anschluss kann ein SATA Gerät angeschlossen werden.
⚠
Wichtig
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
∙
Folge sein.
∙ SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
10
Übersicht der Komponenten
2
30º 30º
SATA1
SATA2
SATA4
SATA3
