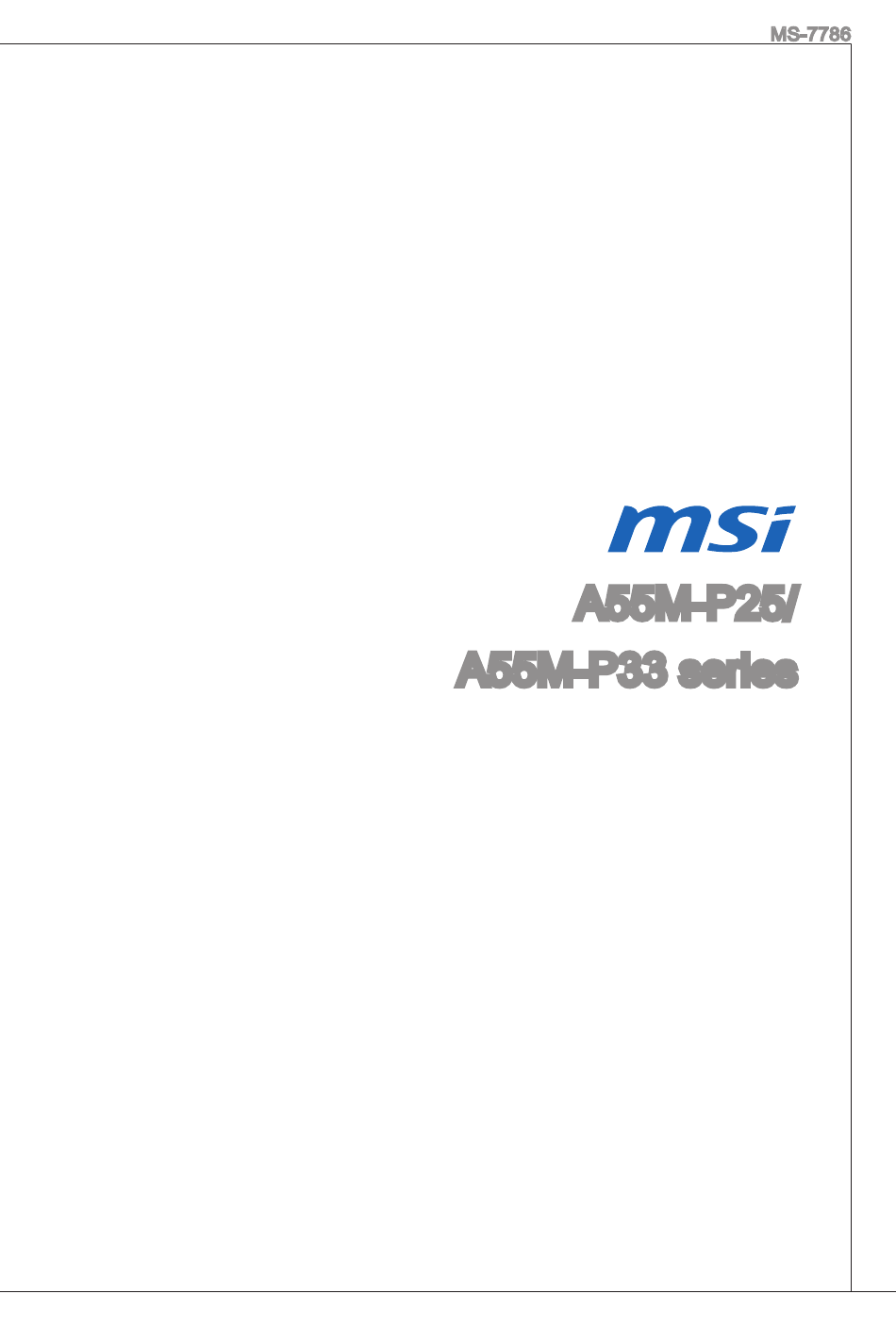

MS-7786
A55M-P25/
A55M-P33 series
MS-7786 (v.x) Mainboard
G52-7786X5


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A55M-P25 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MSI A55M-P25 Series

Summary of Contents for MSI A55M-P25 Series

  • Page 1 MS-7786 A55M-P25/ A55M-P33 series MS-7786 (v.x) Mainboard G52-7786X5...
  • Page 2 CoPyriGht NotiCe the material in this document is the intellectual property of MiCro-StAr iN- terNAtioNAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. our products are under continual improvement and we reserve the right to make changes without notice.
  • Page 3 Alterna- tively, please try the following help resources for further guidance. ■ Visit the MSi website for technical guide, BioS updates, driver updates, and other information: http://www.msi.com/service/download ■ Contact our technical staff at: http://support.msi.com...
  • Page 4 FCC-B rAdio FreQUeNCy iNterFereNCe StAteMeNt this equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 5 of the FCC rules. these limits are designed to provide reasonable protection against harmful in- terference in a residential installation.
  • Page 5 CheMiCAL SUBStANCeS iNForMAtioN in compliance with chemical substances regulations, such as the eU reACh regulation (regulation eC No. 907/2006 of the european Parliament and the Council), MSi provides the information of chemical substances in products at: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html BSMi_eMi 聲明 警告使用者...
  • Page 6 MSi will comply with the product take back requirements at the end of life of MSi-branded products that are sold into the eU. you can return these products to local collection points.
  • Page 7 MSi zal overeenkomstig de richtlijn handelen voor de producten die de merknaam MSi dragen en verkocht zijn in de eU. deze goederen kunnen geretourneerd worden op lokale inzamelingspunten.
  • Page 8 MSi si adeguerà a tale direttiva ritirando tutti i prodotti marchiati MSi che sono stati venduti all’interno dell’Unione europea alla fine del loro ciclo di vita.

  • Page 9: Table Of Contents

    MS-7786 tABLe oF CoNteNt eNGLiSh ................ GettiNG StArt .................... SPeCiFiCAtioNS ...................2 MoUNtiNG SCreW hoLeS ................4 reAr PANeL ....................5 hArdWAre SetUP ..................5 BioS SetUP ....................24 한국어 ................. 3 시작하기 ......................3 사양 ........................32 장착 스크류 홀 ....................34 후면 패널 ......................35 하드웨어 설치 ....................35 BioS 설정...
  • Page 10 简体中文 ................ 简介 ........................ 规格 ........................2 螺丝孔 ......................4 后置面板 ......................5 硬件安装 ......................5 BioS 设置 ......................24 繁體中文 ................3 簡介 ........................3 規格 ........................32 裝機孔 ......................34 背板 ........................35 硬體設定 ......................35 BioS 設定 ......................44 日本語 ................5 はじめに ......................5 マザーボードの仕様 ..................52 取付穴 ......................54 i/oパネル...

  • Page 11: Getting Start

    MS-7786 eNGLiSh GettiNG StArt thank you for choosing the A55M-P33/ A55M-P25 series (MS-7786 v.x) Micro- AtX mainboard. these series are designed based on AMd A55 chipset for opti- ® mal system efficiency. designed to fit the advanced AMd FM processor, these ®...

  • Page 12: Specifications

    SPeCiFiCAtioNS Processor Support ■ Support AMd A8/A6/A4/e2-series processors for FM socket ® (For the latest information about CPU, please visit http://www.msi.com/service/cpu-support) Chipset ■ A55 chipset ® Memory Support ■ 2x ddr3 diMMs support ddr3 600/ 333/ 066 SdrAM (total Max. 6GB) ■...
  • Page 13 Form Factor ■ Micro-AtX (22.6 cm X 2.6 cm) Mounting ■ 6x mounting holes if you need to purchase accessories and request the part numbers, you could search the product web page and find details on our web address below http://www.msi.com/index.php...

  • Page 14: Mounting Screw Holes

    MoUNtiNG SCreW hoLeS When installing the mainboard, first install the necessary mounting stands re- quired for a mainboard on the mounting plate in your computer case. if there is an i/o back plate that came with the computer case, please replace it with the i/o backplate that came with the mainboard package.

  • Page 15: Rear Panel

    MS-7786 reAr PANeL the rear panel provides the following connectors: PS/2 mouse Line-in USB 2.0 ports Line-out VGA port PS/2 keyboard dVi-d port USB 2.0 ports iMPortANt to reach the 8-channel sound effect, the 7th and 8th channels must be output from front panel.
  • Page 16 Follow the steps below to install the CPU & cooler correctly. Wrong installation will cause the damage of your CPU & mainboard. Pull the lever sideways away from the socket. Make sure to raise the lever up to a 90-degree angle.
  • Page 17 MS-7786 installing Memory Modules the memory module has only one notch on the center and will only fit in the right orientation. insert the memory module vertically into the diMM slot. then push it in until the golden finger on the memory module is deeply inserted in the diMM slot. you can barely see the golden finger if the memory module is properly in- serted in the diMM slot.
  • Page 18 AtX 24-Pin Power Connector: JPWr this connector allows you to connect an AtX 24-pin power supply. to connect the AtX 24-pin power supply, align the power supply cable with the connector and firmly press the cable into the connector. if done correctly, the clip on the power cable should be hooked on the mainboard’s power connector.
  • Page 19 MS-7786 Fan Power Connectors: CPUFAN, SySFAN, SySFAN2 the fan power connectors support system cooling fans with +2V. if the main- board has a System hardware Monitor chipset on-board, you must use a specially designed fan with a speed sensor to take advantage of the CPU fan control. re- member to connect all system fans.
  • Page 20 Front USB Connector: JUSB/ JUSB2/ JUSB3 this connector is designed for connecting high-speed USB peripherals such as USB hdds, digital cameras, MP3 players, printers, modems, and many others. Front Panel Audio Connector: JAUd this connector allows you to connect the front audio panel located on your com- puter case.
  • Page 21 MS-7786 Serial Port Connector: JCoM (optional) this connector is a 6550A high speed communication port that sends/receives 6 bytes FiFos. you can attach a serial device. tPM Module Connector: JtPM (optional) this connector connects to a tPM (trusted Platform Module, optional). Please refer to the tPM security platform manual for more details and usages.
  • Page 22 Clear CMoS Jumper: JBAt there is CMoS rAM onboard that is external powered from a battery located on the mainboard to save system configuration data. With the CMoS rAM, the sys- tem can automatically boot into the operating system (oS) every time it is turned on.
  • Page 23 MS-7786 PCie (Peripheral Component interconnect express) Slot the PCie slot supports the PCie interface expansion card. the PCie x6 slot the PCie x slot PCi (Peripheral Component interconnect) Slot the PCi slot supports additional LAN, SCSi, USB, and other add-on cards that comply with PCi specifications.

  • Page 24: Bios Setup

    BioS SetUP Power on the computer and the system will start PoSt (Power on Self test) process. When the message below appears on the screen, press <deL> key to enter Setup. Press deL to enter Setup Menu if the message disappears before you respond and you still wish to enter Setup, restart the system by turning it oFF and on or pressing the reSet button.
  • Page 25 MS-7786 M-Flash Use this menu to read/ flash the BioS form storage drive (FAt/ FAt32 format only). Security Use this menu to set supervisor and user passwords. Boot Use this menu to specify the priority of boot devices. Save & exit this menu allows you to load the BioS default values or factory default settings into the BioS and exit the BioS setup utility with or without changes.
  • Page 26 Adjust CPU-NB ratio this item is used to adjust CPU-NB ratio. oC Genie Setting this item to [enabled] allows the system to detect the maximum FSB clock and to overclock automatically. if overclocking fails to run, you can try the lower FSB clock for overclocking successfully.
  • Page 27 MS-7786 trAS this setting determines the time rAS takes to read from and write to memory cell. the row cycle time determines the minimum number of clock cycles a memory row takes to complete a full cycle, from row activation up to the precharging of the active row.
  • Page 28 Spread Spectrum When the mainboard’s clock generator pulses, the extreme values (spikes) of the pulses create eMi (electromagnetic interference). the Spread Spectrum function reduces the eMi generated by modulating the pulses so that the spikes of the pulses are reduced to flatter curves. iMPortANt if you do not have any eMi problem, leave the setting at [disabled] for optimal system stability and performance.
  • Page 29 MS-7786 MeMory-Z Press <enter> to enter the sub-menu. the submenu shows the information of installed memory. read only. X.M.P Support information Press <enter> to enter the sub-menu. the submenu shows the current status of the X.M.P information. read only. CPU Features Press <enter>...
  • Page 30 Save & exit discard Changes and exit Use this item to abandon all changes and exit setup. Save Changes and reboot Use this item to save changes and reset the system. Save Changes Use this item to save changes. discard Changes Use this item to abandon all changes.

  • Page 31: 한국어

    MS-7786 한국어 시작하기 A55M-P33/ A55M-P25 시리즈 (MS-7786 v.x) Micro-AtX 메인보드를 선택해 주 셔서 감사합니다. 이 시리즈는 최적의 시스템 효율을 위해 AMd A55 칩셋에 기반 ® 을 둔 제품입니다. 고급의 AMd FM 프로세서에 적합하게 디자인된 이 시리즈는 ® 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다. 레이아웃...
  • Page 32 600/ 333/ 066 SdrAM 지원하는 2개의 ddr3 diMMs 제공 (전부 최대 6GB) ■ 듀얼 채널 모드 지원 ( 호환 가능한 부품에 대한 자세한 내용은 http://www.msi.com/service/test-report 를 참조하세요. ) ■ realtek 8e 에 의해 LAN 0/ 00/ 000 지원 (A55M-P33) ®...
  • Page 33 PCie 2.0 x6 슬롯 개 ■ PCie 2.0 x 슬롯 개 ■ PCi 슬롯 개 폼 팩터 ■ Micro-AtX (22.6 cm X 2.6 cm) 장착 ■ 장착 홀 6개 부속품을 구매하시거나 부품 번호를 문의하시려면 웹페이지 http://www.msi.com/ index.php를 방문하여 자세한 내용을 확인할 수 있습니다.

  • Page 34: 장착 스크류 홀

    장착 스크류 홀 메인보드를 설치할 때, 먼저 컴퓨터 케이스의 장착 플레이트에 메인보드 설치에 필 요한 장착 스탠드를 설치합니다. 컴퓨터 케이스와 함께 제공되는 i/o 후면 플레이 트가 있을 경우, 메인보드 패키지와 함께 제공되는 i/o 후면 플레이트로 교체하세 요. i/o 후면 플레이트는 스크류가 필요없이 컴퓨터 케이스에 쉽게 들어가야 합니 다.

  • Page 35: 후면 패널

    MS-7786 후면 패널 후면 패널은 다음과 같은 커넥터를 지원합니다. PS/2 마우스 라인 입력 USB 2.0 포트 라인 출력 VGA 포트 마이크 PS/2 키보드 dVi-d 포트 USB 2.0 포트 중요사항 8채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 채널에 서...
  • Page 36 아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하세 요. 잘못 설치할 경우 CPU와 메인보드가 손상됩니다. 레버를 소켓에서 비스듬히 당깁니다. 레버를 90도 까지 올립니다. CPU의 금색 화살표를 찾습니다. 금색 화살표가 그 림과 같이 가리키고 있어야 합니다. CPU는 올바른 한 쪽 방향으로만 끼워집니다. CPU가...
  • Page 37 MS-7786 메모리 모듈 설치 메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다. 메모리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위 의 골든 핑거가 diMM 슬롯에 깊이 삽입될 때까지 밀어넣습니다. 메모리 모듈 이 diMM 슬롯에 올바르게 삽입되면 골든 핑거가 거의 보이지 않습니다. diMM 슬롯...
  • Page 38 AtX 24핀 전원 커넥터: JPWr 이 커넥터를 사용하여 AtX 24 핀 전원 공급 장치를 연결할 수 있습니다. AtX 24 핀 전원 공급 장치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커 넥터 안쪽으로 꼭 눌러줍니다. 만약 정확하게 조작하였다면 전원 케이블의 클립이 메인보드의...
  • Page 39 MS-7786 팬 전원 커넥터: CPUFAN, SySFAN, SySFAN2 팬 전원 커넥터는 +2V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨 어 모니터 칩셋 온보드가 있는 경우 CPU 팬 제어를 활용하기 위하여 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은...
  • Page 40 전면 USB 커넥터: JUSB/ JUSB2/ JUSB3 이 커넥터는 USB hdd, 디지털 카메라, MP3 플레이어, 프린터, 모뎀 등과 같은 고 속의 USB 인터페이스 주변 장치를 연결하는 데 적합합니다. 전면 패널 오디오 커넥터: JAUd 이 커넥터를 사용하여 컴퓨터 케이스의 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는...
  • Page 41 MS-7786 시리얼 포트 커넥터: JCoM (옵션) 이 커넥터는 6550A 고속 통신 포트로서 6 바이트의 FiFo를 송수신합니다. 시리 얼 장치를 연결할 수 있습니다. tPM 모듈 커넥터: JtPM (옵션) 이 커넥터는 tPM(trusted Platform Module, 옵션) 모듈에 연결됩니다. 자세한 내용 과 사용법은 tPM 보안 플랫폼 설명서를 참조하세요. 섀시...
  • Page 42 CMoS 클리어 점퍼: JBAt 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받 는 CMoS rAM이 있습니다. CMoS rAM의 경우, 시스템을 켤 때마다 시스템이 oS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 데이터를 지울수 있습니다. 데이터 지우기 데이터 유지 중요사항...
  • Page 43 MS-7786 PCie (Peripheral Component interconnect express) 슬롯 PCie 슬롯은 PCie 인터페이스 확장 카드를 지원합니다. PCie x6 슬롯 PCie x 슬롯 PCi (Peripheral Component interconnect) 슬롯 PCi 슬롯은 LAN 카드, SCSi 카드, USB 카드 및 PCi 규격을 준수하는 기타 애드 온 카드를 지원합니다. 중요사항...

  • Page 44: Bios 설정

    BioS 설정 컴퓨터를 켜면 시스템이 PoSt(Power on Self test) 프로세스를 시작합니다. 화면 에 아래의 메시지가 표시되면, <deL> 키를 눌러 설정을 시작합니다. Press deL to enter Setup Menu (deL을 눌러 설정 메뉴를 시작합니다.) 사용자가 응답하거나 설정을 입력하기 전에 메시지가 사라지면 <oFF>와 <on>을 설정하여...
  • Page 45 MS-7786 overclocking 이 메뉴를 사용하여 drAM 타이밍 및 CPU 기능에 대한 설정을 지정합니다. M-Flash 이 메뉴를 사용하여 스토리지 드라이브에서 BioS를 읽거나 플래시합니다.(FAt/ FAt32 포맷 전용) Security 이 메뉴를 사용하여 관리자와 사용자 암호를 설정합니다. Boot 이 메뉴를 사용하여 부팅 장치의 우선 순위를 지정합니다. Save &...
  • Page 46 Adjust CPU-NB ratio 이 항목을 사용하여 CPU-NB 비율을 조정합니다. oC Genie 이 항목을 [enabled]로 설정하면, 시스템에서 최대 FSB 클럭을 인식하고 자동으로 오버클로킹할 수 있습니다. 오버클로킹 실행에 실패하면, 성공적인 오버클로킹을 위해 FSB 클럭을 낮추어 시도할 수 있습니다. AMd turbo Core technology 이...
  • Page 47 MS-7786 trAS 이 설정은 rAS가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간 을 결정합니다. 행 사이클 시간은 메모리 행이 행 활성화에서 현재 행의 사전 충전에 이르기까지 전체 사이클을 완료하는데 필요한 클럭 사이클의 최소 수를 결정합니다. trtP 읽기 명령과 사전 충전 명령 간의 시간 간격을 결정합니다. 이...
  • Page 48 Spread Spectrum 메인보드의 클록 생성기가 펄스화되면 펄스의 극치값(스파이크)이 전자파 장애를 일으킵니다. 대역 확산 기능은 펄스 조절로 생성된 eMi를 줄여줌으로써 그 결과 펄 스의 스파이크가 평탄한 곡선으로 줄어듭니다. 중요사항 eMi 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [disa- bled(사용...
  • Page 49 MS-7786 MeMory-Z <enter>를 눌러 서브 메뉴를 시작합니다.이 서브 메뉴는 설치된 메모리의 모든 주 요 정보를 표시합니다.(읽기 전용) X.M.P Support information <enter>를 눌러 서브 메뉴를 시작합니다. 이 항목은 X.M.P 지원 정보의 현재 상 태를 표시합니다.(읽기 전용) CPU Features <enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴에서 CPU 기능을 조정할 수...
  • Page 50 저장 및 종료 discard Changes and exit 이 항목을 사용하여 모든 변경 사항을 취소하고 설정을 종료합니다. Save Changes and reboot 이 항목을 사용하여 변경 사항을 저장하고 시스템을 리셋합니다. Save Changes 이 항목을 사용하여 변경 사항을 저장합니다. discard Changes 이 항목을 사용하여 모든 변경 사항을 취소합니다. restore defaults 이...

  • Page 51: Français

    MS-7786 FrANÇAiS PoUr CoMMeNCer Félicitations, vous venez d’aquérir une carte mère Micro-AtX A55M-P33/ A55M- P25 séries (MS-7786 v.x). Les séries sont basées sur les puces AMd ® offrant un système très performant. La carte fonctionne avec les processeurs FM avancés, les séries sont très performanantes et offrent une solution ®...

  • Page 52: Spécifications

    SPéCiFiCAtioNS Processeurs ■ Supporte AMd A8/A6/A4/e2-séries processeurs pour FM socket ® (Pour plus d’information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support) Jeux de puces ■ Puces AMd ® Mémoire supportée ■ 2x ddr3 diMMs supportent ddr3 600/ 333/ 066 SdrAM (total Max.
  • Page 53 Micro-AtX (22.6 cm X 2.6 cm) Montage ■ 6x trous de montage Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous http://www.msi.com/index.php...

  • Page 54: Trous Taraudés De Montage

    troUS tArAUdéS de MoNtAGe Avant d’installer votre carte mère, il faut d’abord installer les socles de montage néce saires sur le plateau de montage du boîtier de l’ordinateur. Si la boîtier de l’ordinateur est accompagnée par un panneau entrée/ Sortie arrière, veuillez utiliser celui ci plutôt que celui qui est fournit par défaut dans la boite de la carte mère.

  • Page 55: Panneau Arrière

    MS-7786 PANNeAU ArriÈre Le panneau arrière dispose les connecteurs suivants : Souris PS/2 Ligne-in Ports USB 2.0 Ligne-out Port VGA Clavier PS/2 Port dVi-d Ports USB 2.0 iMPortANt Pour atteindre l’effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.
  • Page 56 Suivez les instructions ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installa- tion endommagera votre CPU et la carte mère. tirez le levier de côté de la douille. Assurez-vous de le lever jusqu’à 90-degrés. Cherchez la flèche d’or du CPU. elle doit désigner comme montré...
  • Page 57 MS-7786 installation des Modules de Mémoire Le module de mémoire ne possède qu’une seule encoche au centre et qu’il n’est convenable que dans la correcte orientation. insérez le module de mémoire verticalement dans l’emplacement diMM. Puis poussez-le là-dedans jusqu’à ce que le doigt d’or sur le module de mémoire soit profondément inséré...
  • Page 58 Connecteur d’alimentation AtX 24-pin : JPWr Ce connecteur vous permet de connecter l’alimentation AtX 24-pin. Pour cela as- surez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l’alimentation d’énergie dans le connecteur. Connecteur d’alimentation AtX 4-pin : JPWr2 Le connecteur d’alimentation de 2V sert à...
  • Page 59 MS-7786 Connecteurs d’alimentation du ventilateur : CPUFAN, SySFAN, SySFAN2 Les connecteurs d’alimentation du système de refroidissement suportent un sys- tème de refroidissement de +2V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +2V; le câble noir connecté au GNd. Si la carte mère possède un chipset System hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ven- tilateur du CPU.
  • Page 60 Connecteur USB avant : JUSB/ JUSB2/ JUSB3 Ce connecteur sert à connecter les USB périphérique de haute vitesse tel que USB hdd, caméra numérique, lecteur MP3, imprimants modems et etc. Connecteur Audio Panneau avant : JAUd Ce connecteur vous permet de connecter un audio en panneau avant. il est com- patible avec intel Front Panel i/o Connectivity design Guide.
  • Page 61 MS-7786 Connecteur de port sérial : JCoM (en option) Ce connecteur est un port de communications de haute vitesse de 6550A, qui envoie/ reçoit 6 bytes FiFos. Vous pouvez attacher un périphérique sérial. Connecteur de Module tPM : JtPM (en option) Ce connecteur est relié...
  • Page 62 Cavalier d’effacement CMoS : JBAt Le CMoS rAM intégré reçoit une alimentation d’une batterie externe qui per- met de garder les données de configuration du système. Avec le CMoS rAM, le système peut automatiquement amorcer oS chaque fois qu’il soit allumé. Si vous voulez effacer la configuration du système, régler les cavaliers pour effacer CMoS rAM.
  • Page 63 MS-7786 emplacement PCie (Peripheral Component interconnect express) L’emplacement PCie supporte la carte d’extension d’interface PCie. L’emplacement PCie x6 L’emplacement PCie x emplacement PCi (Peripheral Component interconnect) L'emplacement PCi supporte la carte LAN, la carte SCSi, la carte USB, et d’autre cartes ajoutées qui sont compatibles avec les spécifications de PCi.

  • Page 64: Réglage Bios

    réGLAGe BioS Lorsque le PC est démarré, le processeur de PoSt (Power on Self test) se met en route. Quand le message ci-dessous appaît à l’écran, appuyez sur <deL> pour accéder au Setup (réglages). Press deL to enter Setup Menu (Appuyez sur deL pour accéder au SetUP) Si le message disparaît avant que vous n’ayez appuyé...
  • Page 65 MS-7786 M-Flash Utilisez ce menu pour lire/ flash le BioS du (au) lecteur de stockage (FAt/ FAt32 forme uniquement). Security Utilisez ce menu pour régler les mots de passe de superviseur et d’utilisateur. Boot Utilisez ce menu pour spécifier la priorité des périphériques de démarrage. Save &...
  • Page 66 Adjust CPU-NB ratio Ce menu sert à ajuster le ratio CPU-NB. oC Genie La mise en [enabled] de ce menu permet au système de détecter l’horloge FSB maximum et d’overclocker automatiquement. Si l’overclocking échoue, vous pou- vez essayer une horloge FSB moins haut pour y réussir. AMd turbo Core technology Cette technologie augmenter la fréquence des coeurs actifs du CPU automatique- ment pour améliorer la performance.
  • Page 67 MS-7786 trAS L’article détermine le temps que le rAS prend pour lire ou écrire une cellule de mémoire. Le temps de cycle détermine le nombre minimum de cycles d’horloge qu’un rang de mémoire prend pour compléter un cycle entier de l’activation du rang jusqu’au précharge du rang activé.
  • Page 68 Spread Spectrum Lorsque le générateur d’horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques eMi (electromagnetic inter- ference). La fonction Spread Spectrum réduit ces interférences en réglant les im- pultions pour que les spikes des impultions sont réduits au courbes plus plates. iMPortANt Si vous n’avez pas de problème d’eMi, laissez l’option sur [disable], ceci vous permet d’avoir une stabilité...
  • Page 69 MS-7786 MeMory-Z Appuyez <enter> pour entrer dans le sous-menu. Le sous-menu montre l’information de la mémoire installée. Lecture uniquement. X.M.P Support information Appuyez <enter> pour entrer dans le sous-menu. Le sous-menu montre l'état actuel de l'information X.M.P. Lecture uniquement. CPU Features Appuyez sur <enter>...
  • Page 70 Save & exit discard Changes and exit Utilisez ce menu pour abandonner les changements et quitter le réglage. Save Changes and reboot Utilisez ce menu pour conserver les changements et redémarrer le système. Save Changes Utilisez ce menu pour conserver les changements. discard Changes Utilisez ce menu pour abandonner tous les changements.

  • Page 71: Deutsch

    MS-7786 deUtSCh eiNLeitUNG danke, dass Sie das A55M-P33/ A55M-P25-Serie Micro-AtX Mainboard (MS- 7786 v.x) gewählt haben. diese Serie basiert auf dem AMd A55 Chipsatz ® und ermöglicht so ein optimales und effizientes System. entworfen, um den ho- chentwickelten AMd FM Prozessor zu unterstützen, stellt die Serie die ideale ®...

  • Page 72: Spezifikationen

    SPeZiFikAtioNeN Prozessoren ■ Unterstützt die AMd A8/A6/A4/e2-Serie Processoren für FM Sockel ® (Weitere CPU informationen finden Sie unter http://www.msi.com/service/cpu-support) Chipsatz ■ A55 Chipsatz ® Speicher ■ 2x ddr3 diMMs unterstützen ddr3 600/ 333/ 066 SdrAM (gesamt max. 6GB) ■ Unterstützt die Modus dual-kanal (Weitere informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/service/test-report)
  • Page 73  PCie 2.0 x-Steckplatz ■ x PCi-Steckplatz Form Faktor ■ Micro-AtX (22,6 cm X 2,6 cm) Schraubenlöcher für die Montage ■ 6 Schraubenlöcher für die Montage Wenn Sie für Bestellungen von Zubehör teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php...

  • Page 74: Schraubenlöcher Für Die Montage

    SChrAUBeNLÖCher FÜr die MoNtAGe Verwenden Sie die dem Mainboard beiliegende i/o-Platte und setzen Sie sie mit leichtem druck von innen in die Aussparung des Computergehäuses ein. Zur installation des Mainboards in ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest.

  • Page 75: Hinteres Anschlusspanel

    MS-7786 hiNtereS ANSChLUSSPANeL das hintere Anschlusspanel verfügt über folgende Anschlüsse: PS/2 Maus Line-in USB 2.0 Anschlüsse Line-out VGA Anschluss PS/2 tastatur dVi-d USB 2.0 Anschluss Anschlüsse WiChtiG die 7. und 8. kanäle müssen an der Frontplatte ausgegeben werden, um den 8-kanal-klangeffekte zu erreichen.
  • Page 76 Folgen Sie den Schritten unten, um die CPU und den kühler ordnungsgemäß zu installieren. ein fehlerhafter einbau führt zu Schäden an der CPU und dem Main- board. Ziehen Sie den hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca.
  • Page 77 MS-7786 Vorgehensweise beim einbau von Speicher Modulen die Speichermodule haben nur eine kerbe in der Mitte des Moduls. Sie pas- sen nur in einer richtung in den Sockel. Stecken Sie das Arbeitsspeichermodul senkrecht in den diMM-Steckplatz ein. drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die kontaktseite richtig tief in dem diMM-Steckplatz sitzt.
  • Page 78 AtX 24-poliger Stromanschluss: JPWr hier können Sie ein AtX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung ein- gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den Netzteilsteck- er fest in den Steckersockel.
  • Page 79 MS-7786 Stromanschlüsse für Lüfter: CPUFAN, SySFAN, SySFAN2 die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +2V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote draht der positive Pol ist und mit +2V verbunden werden sollte, der schwarze draht ist der erdkontakt und sollte mit GNd verbunden werden.
  • Page 80 USB Frontanschluss: JUSB/ JUSB2/ JUSB3 der Anschluss entspricht den richtlinien des intel Front Panel i/o Connectivity ® design Guide, und ist bestens geeignet, hochgeschwindigkeits- USB- Periph- eriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, digitalkameras, MP3-Player, drucker, Modems und ähnliches. Audioanschluss des Frontpanels: JAUd der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgän- gen eines Frontpanels.
  • Page 81 MS-7786 Serieller Anschluss: JCoM (optional) es handelt sich um eine 6550A kommunikationsschnittstelle, die 6 Bytes FiFos sendet/empfängt. hier lässt sich eine serielle Geräte direkt anschließen. tPM Module Anschluss: JtPM (optional) dieser Anschluss wird für das tPM Modul (trusted Platform Module) verwendet. Weitere informationen finden Sie im tPM Sicherheitsplattform.
  • Page 82 Steckbrücke zur CMoS-Löschung: JBAt der onboard CMoS Speicher (rAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die daten der Systemkonfiguration zu speichern. er ermöglicht es dem Betriebssystem, mit jedem einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen daten).
  • Page 83 MS-7786 PCie (Peripheral Component interconnect express) Steckplatz der PCie-Steckplatz unterstützt eine erweiterungskarte mit der PCie-Schnitt- stelle. PCie x6-Steckplatz PCie x-Steckplatz PCi (Peripheral Component interconnect) Steckplatz der PCi-Steckplatz kann LAN-karten, SCSi-karten, USB-karten und sonstige Zu- satzkarten aufnehmen, die mit den PCi-Spezifikationen konform sind. WiChtiG Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine erweiterungskarte installieren oder ent-...

  • Page 84: Bios Setup

    BioS SetUP Nach dem einschalten beginnt der Computer den PoSt (Power on Self test – Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die taste <deL> , um das Setup aufzurufen. Press deL to enter SetUP (eNtF drücken, um das einstellungsprogramm zu öffnen) Sollten Sie die taste nicht rechtzeitig gedrückt haben und somit den Start des BioS verpasst haben, starten Sie bitte ihr System neu.
  • Page 85 MS-7786 overclocking hier können Sie einstellungen zu drAM-timing und CPU Funktionen vornehm- M-Flash in diesem Menü können Sie das BioS vom Speicher-Antrieb abtasten/ aufblinken (nur FAt/ FAt32 Format). Security Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen. Boot Verwenden Sie dieses Menü, um die Priorität der Boot-Gerät vorzunehmen. Save &...
  • Page 86 Power Capability Support hier können Sie die einschränkung der P-State anpassen.Bei einstellung auf “Auto”, setzt es automatisch die entsprechenden Werte, die von P-Zustand für Stabilität definiert. Adjust CPU-NB ratio hier können Sie die CPU-NB-taktmultiplikator (ratio) angeben. oC Genie die einstellung [enabled] erlaubt das System, maximaler FSB-takt zu erkennen und automatish zu übertakten.
  • Page 87 MS-7786 Address Strobe - rAS) für eine Vorbereitung bekommt. Wird dem rAS bis zur Auffrischung des drAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der refresh unvollständig ausfallen und das drAM daten verlieren. die- ser Menüpunkt ist nur relevant, wenn drAM verwendet wird. trAS diese einstellung definiert die Zeit (rAS) zum Lesen und Schreiben einer Speicherzelle.
  • Page 88 tung Fähigkeit des Speichers. es lässt System mehrfache Bänke gleichzeitig zugänglich machen. drAM Voltage diese option bietet ihnen an, die Spannung des Speichers anzupassen. Spread Spectrum Pulsiert der taktgenerator des Motherboards, erzeugen die extremwerte (Spit- zen) der Pulse eMi (elektromagnetische interferenzen). die Spread Spectrum Funktion reduziert die erzeugten eMi, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren kurven reduziert werden.
  • Page 89 MS-7786 MeMory-Z drücken Sie die eingabetaste <enter>, um das Untermenü aufzurufen. das Un- termenü zeigt die information des installierten Speichers an. X.M.P Support information drücken Sie die eingabetaste <enter>, um das Untermenü aufzurufen. das Untermenü zeigt den aktuellen Status der der X.M.P-information an. Nur An- zeige.
  • Page 90 Save & exit discard Changes and exit Verlässt das BioS-Setup, ohne die Änderungen zu speichern. Save Changes and reboot Speichert die Änderungen und zurücksetzt das BioS Setup. Save Changes Mit diesem Menüpunkt speichern die Änderungen. discard Changes Mit diesem Menüpunkt verwerfen die Änderungen. restore defaults Mit dieser option können die optimierten Standardwerte laden, die der BioS- Verkäufer setzen muss.

  • Page 91: Русский

    MS-7786 РУССКИЙ НАЧАЛО РАБОТЫ tБлагодарим вас за выбор системной платы серии A55M-P33/ A55M-P25 (MS-7786 v.x) Micro-AtX. для наиболее эффективной работы системы серии изготовлены на основе чипсетов AMd A55. Системная плата ® разработана для современного процессора AMd FM, обеспечивают ® высокую производительность и являются решением для профессиональных платформ...

  • Page 92: Характеристики

    ХАРАКТЕРИСТИКИ поддержка процессоров ■ поддержка процессоров AMd A8/A6/A4/e2-серий для разъема FM ® (для получения полного списка поддерживаемых CPU, посетите сайт http://www.msi.com/service/cpu-support) Чипсет ■ ® память ■ 2x слота ddr3 diMM поддерживают ddr3 600/ 333/ 066 SdrAM (Max. 6ГБ) ■ поддержка двухканального режима...
  • Page 93 x слот PCie 2.0 x6 ■ x слот PCie 2.0 x ■ x слот PCi Форм Фактор ■ Micro-AtX (22.6 см X 2.6 см) Крепление ■ 6x отверстий для крепления помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php...

  • Page 94: Отверстия Под Установочные Винты

    ОТВЕРСТИя пОд УСТАНОВОЧНЫЕ ВИНТЫ при установке материнской платы сначала установите необходимые для материнской платы ножки на шасси в системном блоке. Если к системному блоку прилагается задняя панель портов ввода/вывода, замените ее панелью, входящей в комплект материнской платы. Эта панель легко размещается в системном...

  • Page 95: Задняя Панель

    MS-7786 ЗАдНяя пАНЕЛЬ Задняя панель предоставляет следующие разъемы: Разъем PS/2 мышь Линейный вход порт USB 2.0 Линейный порт VGA выход Микрофон PS/2 клавиатура порт dVi-d порт USB 2.0 ВНИМАНИЕt для вывода 8-канального звукового эффекта, 7-й и 8-й каналы необходимо вывести через переднюю панель. порты...
  • Page 96 Следуйте данным указаниям для правильной установки. Неправильная установка приведет к повреждению процессора и системной платы. поднимите в вертикальное положение рычажок, находящийся сбоку разъема. Обратите внимание на золотую стрелку (gold arrow) на CPU. Она должна быть расположена так, как показано на рисунке. CPU можно вставить...
  • Page 97 MS-7786 Установка модулей памяти Модули памяти имеют только одну прорезь в середине. Модуль войдет в разъем только при правильной ориентации. Вставьте модуль в diMM слот в вертикальном направлении. Затем нажмите на него, чтобы золоченые контакты глубоко погрузились в diMM слот. Если модуль памяти правильно вошел в diMM слот, золотые контакты...
  • Page 98 24-контактный разъем питания AtX: JPWr Этот разъем позволяет подключить 24-контактный разъем питания AtX. перед подключением источника питания убедитесь, что его контакты и разъем на плате правильно сориентированы. Затем плотно вставьте его в разъем на системной плате. при правильном выполнении соединения, фиксатор на силовом...
  • Page 99 MS-7786 Разъемы питания вентиляторов: CPUFAN, SySFAN, SySFAN2 В разъемы питания для вентиляторов разрешается установка вентиляторов с питанием +2 В. Если на системной плате имеется чипсет Монитора системного оборудования, вы должны использовать специально разработанный вентилятор с датчиком скорости, чтобы использовать управление вентилятором процессора. Не...
  • Page 100 Разъем USB передней панели: JUSB/ JUSB2/ JUSB3 Этот разъем разработан для подключения таких высокоскоростных периферийных устройств как USB hdd, цифравых камер, MP3 плееров, принтеров, модемов и т.д. Аудио разъем передней панели: JAUd Разъем позволяет подключить аудио на передней панели на корпусе. Он соответствует...
  • Page 101 MS-7786 Разъем последовательного порта: JCoM (опционально) Этот разъем высокоскоростного коммуникационного порта 6550A, с использованием 6-байтных FiFo. предоставляет возможность подключить последовательное устройство. Разъем tPM Модуля: JtPM (опционально) Этот разъем предназначен для подключения tPM (trusted Platform Module) модуля. За дополнительной информацией и возможностями использования обратитесь...
  • Page 102 перемычка очистки CMoS: JBAt На плате установлена CMoS память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMoS, система автоматическизагружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMoS), воспользуйтесь этой перемычкой. Сохранение...
  • Page 103 MS-7786 Слот PCie (Peripheral Component interconnect express) Слот PCie поддерживает дополнительные карты расширения интерфейса PCie. PCie x6 слот PCie x слот Слот PCi (Peripheral Component interconnect) Разъем PCi позволяет установить карты LAN, SCSi, USB и другие дополнительные карты расширения, которые соответствуют спецификации PCi.

  • Page 104: Настройка Bios

    НАСТРОЙКА BioS Включите питание компьютера. при этом запустится процедура PoSt (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу <deL> для входа в режим настройки. Press deL to enter Setup Menu (Нажмите deL для входа в SetUP) Если...
  • Page 105 MS-7786 M-Flash Используется для чтения/ прошивки BioS с внешнего накопителя (только FAt/ FAt32). Security (Безопасность) Используется для установки паролей администратора и пользователя. Boot (Загрузка) Это меню использутся для установки приоритета устройств загрузки. Save & exit (Выход с сохранением настроек) Это меню позволяет загрузить значения по умолчанию BioS или стандартные устройства...
  • Page 106 Power Capability Support Этот пункт используется для установки CPU P-состояние. при установке в “Auto”, он автоматически устанавливает соответствующие значения, которые определены P-состоянием для стабильности. Adjust CPU-NB ratio Этот пункт используется для регулировки частоты CPU-NB. oC Genie Установка этого пункта в [enabled] позволяет системе определять максимальную...
  • Page 107 MS-7786 предзаряда row Address Strobe (rAS). Если выделяется недостаточное время для того, чтобы rAS набрал необходимый заряд, регенерация drAM может оказаться неполной и привести к потере данных. Этот пункт применим, только когда в системе установлена синхронизированная память drAM. trAS Эта установка определяет время, которое rAS затрачивает на чтение и запись...
  • Page 108 Bank interleaving Bank interleaving является важным параметром, влияющим на производительность памяти. Его включение позволяет обращаться к нескольким банкам памяти одновременно. drAM Voltage Этот пункт позволяет регулировать напряжение памяти. Spread Spectrum Так как тактовый генератор системной платы импульсный, то его работа вызывает...
  • Page 109 MS-7786 которые поддерживает установленый CPU. Только для чтения. MeMory-Z Нажмите <enter> для входа в подменю. Этот пункт показывает информацию об установленных модулях памяти. Только для чтения. X.M.P Support information Нажмите <enter> для входа в подменю. Этот пункт показывает текущее состояние о информации X.M.P. Только для чтения. CPU Features Нажмите...
  • Page 110 Save & exit discard Changes and exit Это меню используется для сброса всех изменений и выхода из настройки. Save Changes and reboot Это меню используется для сохранения изменений и перезагрузки системы. Save Changes Это меню используется для сохранения изменений. discard Changes Это...
  • Page 111 MS-7786 简体中文 简介 感谢您购买了 A55M-P33/ A55M-P25 series (MS-7786 v.x) Micro-AtX 主板。 这 些系列是基于 AMd A55 芯片组为优化系统性能而设计的。为支持 AMd FM 系 ® ® 列处理器所设计的。这些系列提供了高性能，专业化的桌面平台解决方案。 布局 Top : mouse JCI1 Bottom:keyboard USB2.0 ports USB2.0 ports DVI-D port VGA port Top: LAN Jack Bottom: USB ports...
  • Page 112 规格 处理器支持 ■ 支持 FM 封装 AMd A8/A6/A4/e2-系列处理器 ® (要了解CPU的最新信息，请访问 http://www.msi.com/service/cpu-support) Chipset ■ A55 芯片 ® 内存支持 ■ 2 条 ddr3 diMM 支持 ddr3 600/ 333/ 066 SdrAM (总计 6GB) ■ 支持双通道模式 (要了解更多模组兼容问题信息，请访问 http://www.msi.com/service/test-report) ■ 通过 realtek 8e (A55M-P33) 支持 LAN 0/ 00/ 000 ®...
  • Page 113  个 tPM 接口 (选配l) ‑  个 机箱入侵接口 插槽 ■  个 PCie 2.0 x6 插槽 ■  个 PCie 2.0 x 插槽 ■  个 PCi 插槽 出厂规格 ■ Micro-AtX (22.6 公分 X 2.6 公分) 固定孔 ■ 6 个固定孔 如果您需要购买配件，并需要零件号，您可以搜索该产品的网页来获得详细说 明。网址为：http://www.msi.com/index.php...

  • Page 114: 螺丝孔

    螺丝孔 当安装主板时，首先必须将主机板固定在机壳底座。如果机箱壳内带有一个i/o后 背板，请替换成主板包装里带有的i/o后档板。不需要任何螺丝，此后挡板将轻 松的卡在机箱上。调整主板上安装板的固定底座并且用机箱提供的螺丝固定好主 板。主板上的螺丝孔位置显示如下，更多信息请参阅机箱内附带的手册。 注意 安装的主板放在一个平坦的表面上以避免没必要的破碎。 为了防止损坏主板，禁止任何的主板电线与机箱之间相连，除了必要的固定螺丝 柱 外。 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成 主板短路。...

  • Page 115: 后置面板

    MS-7786 后置面板 后置面板提供了以下接口: PS/2 鼠标 Line-in USB 2.0 端口 Line-out VGA 端口 PS/2 键盘 dVi-d 端口 USB 2.0 端口 注意 为了达到 8-声道音效，第 7 和第 8声道必须从前置面板输出。 此 dVi-d 和 VGA 端口仅工作在集成显卡处理器下。 硬件安装 本章节提供了CPU和内存安装说明，以及主板上的跳线设置。当您进行安装时， 请小心处理零组件，并且根据下列安装程序安装。 FM 接口 CPU 和风扇安装 当您安装CPU时, 确认CPU带有散热片和风扇放置在CPU的顶部， 同时，请不要 忘记使用一些散热胶涂在CPU的表面，使它更好的散热。...
  • Page 116 请根据以下步骤正确安装CPU和风扇。错误的安装可 能会引起您CPU和主板的损坏。 将拉杆从插槽上拉起，确认与插槽成90度角 寻找CPU上的金色箭头，金色箭头方向如图所 示，只有方向正确CPU才能插入。 如果CPU是正确安装的，针脚应该完全嵌入进插 座里并且不能被看到请注意任何违反正确操作的行 为都可能导致主板的永久性破坏。 稳固的将CPU插入到插座里并且关上拉杆。当拉 上拉杆时CPU可能会移动一般关上拉杆时用手指 按住CPU的上端，以确保CPU正确的而且是完全 的嵌入进插座里了。 将散热装置放于底座上。首先，将钩子的一端钩 住。 然后，按下钩子的另一端，以将散热装置固定在底 座上。找到固定杆并将其拉起。 拉下固定杆。 将CPU风扇电源线插入主板上的CPU风扇电源接 口。 注意 当您从固定螺栓中断开安全钩时, 请务必关注您的的 手指，因为一旦安全钩从固定螺被断开，固定杠杆将 立即回弹。 在 BioS 中获取 CPU 状态。 更多关于 CPU 风扇安装说明请参阅CPU风扇包装里的文档。...
  • Page 117 MS-7786 安装内存模组 内存模组的中央仅有一个缺口，内存将被正确的安装到插槽中。 垂直插入内存模组到diMM插槽，然后将其推入，直到内存模块金手指部分完 全插入，如果您正确的插入了内存，您将看不到金手指部分。 diMM插槽二边塑料卡口将自动闭合。 缺口 触点 注意 在双通道模式下，一定要使用同类型同密度的内存模块，插入不同的内存插槽 中。 成功的启动系统，必须首先将内存模块插入diMM插槽中。...
  • Page 118 AtX 24-Pin 电源接口: JPWr 此接口可连接AtX 24-Pin电源适配器。在与AtX 24-Pin电源适配器相连时，请务 必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接 头插入，并使其与主板电源接口稳固连接。 AtX 4-Pin 电源接口: JPWr2 此 2V 电源接口用于为CPU供电。 注意 确认所有接口连接到合适的AtX电源以保证主板的稳定运行。 并行端头接口: JLPt (选配) 该连接器用于连接一个可选的并行端口插槽。并行端口是一种标准的打印机接 口，它可以支持ePP(增强型并行端口)和eCP(扩展容量并行端口)两种模式。...
  • Page 119 MS-7786 电源风扇接口: CPUFAN, SySFAN, SySFAN2 风扇电源支持+2V的系统散热风扇。当您将接线接到风扇接头时请注意红色线为 正极,必须接+2V，而黑色线是接地，必须接到GNd。如果您的主机板有系统硬 件监控芯片。您必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功 能。 CPUFAN/ SySFAN SySFAN2 串行 AtA 接口: SAtA~6 接口是一个高速串行AtA界面端口，每个接口可以连接一个串行AtA设备。SAtA 设备包括硬盘 (hdd), 固态硬盘 (SSd), 和光盘驱动 (Cd/ dVd/ Blu-ray)。 注意 请勿将串行AtA线缆对折90度，这样会造成传输过程中数据丢失。 许多串行AtA设备也需要带电源供应的电源线，例如：包括硬盘(hdd),固态硬盘 (SSd), 和光驱 (Cd / dVd / Blu-ray)。更多详情请参阅设备的手册。...
  • Page 120 前置 USB 接口: JUSB/ JUSB2/ JUSB3 此接口是和intel 的i/o前置面板连接规格兼容的。可以连接高速的USB周边界面。 ® 例如USB hdd，数码相机，MP3 播放器，打印机，调试解调器等。 前置面板音频: JAUd 您可以在前置面板接口上连接一个音频接口，它是和intel 的i/o前置面板连接规格 ® 兼容的。 前置面板接口: JFP, JFP2 主板提供了两组机箱面板和电源开关，指示灯的连接接口。JFP是和intel 前置 ® i/o 连接规格兼容的。 JFP JFP2...
  • Page 121 MS-7786 串行端头接口: JCoM (选配) 此接口是一个 6550A 高速通讯端口，收/发 6 bytes FiFos。您可以连接一个串 行设备。 tPM 模块接口: JtPM (选配) 此接口连接一个tPM (trusted Platform Module)模块。请参考tPM安全平台手册 以获得更多细节和用法。 机箱入侵接口: JCi 此接头与机箱开关相连，如果机箱被打开了，此接头会短接,系统会记录此状态， 并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BioS设定工具清除 此记录。...
  • Page 122 清除 CMoS 跳线: JBAt 主板上建有一个CMoS rAM，其中保存的系统配置数据需要通过一枚外置电池来 维持。CMoS rAM是在每次启动计算机的时候引导操作系统的。如果您想清除系 统配置信息，可使用跳线来清除数据。 保留数据 清除数据 注意 在系统关闭时，您可以通过短接针脚来清除CMoS数据。然后开启跳线。请避免 在系统开机时清除CMoS，这样可能会对主板造成损害。 USB 电源跳线: JUSB_PW/ JUSB_PW2 使用这些跳线指定可支持BioS选项“Wake Up event Setup”的USB及PS/2端口。 JUSB_PW2 (供后置面板 USB 端 口和 PS/2 端口) 不支持(默认) 支持 JUSB_PW (供板载 USB 接口) 不支持(默认) 支持 注意 如果跳线设置为“开启”，电源必须能够提供至少 2A 电流。...
  • Page 123 MS-7786 PCie (Peripheral Component interconnect express) 插槽 此 PCie 插槽支持符合 PCie 界面的扩展卡。 PCie x6 插槽 PCie x 插槽 PCi (Peripheral Component interconnect) 插槽 此PCi插槽支持网卡，SCSi卡，USB卡，和其他符合PCi规范的扩展卡。 注意 在您加入或删除扩展卡时，请确认电源已关闭。同时，查阅扩展卡说明文档关于 硬件或软件的配置，比如跳线，开关或BioS配置。...

  • Page 124: Bios

    BioS 设置 计算机加电后，系统将会开始PoSt(加电自检)过程。当屏幕上出现以下信息时， 按 <deL> 键即可进入设定程序。 Press deL to enter Setup Menu （按 deL 键进入设定菜单） 如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机 活按机箱上reSet键重新启动您的系统。您也可以同时按下<Ctrl>，<Alt>和<de- lete> 键来重新启动您的系统。 注意 在本章中所描述的每个BioS类别下的选项都在不断更新更好的系统性能。因此， 这些描述可能和最新的 BioS 略有不同，应仅作为参考。 主菜单 Main Menu 使用此菜单来提供系统基本配置，例如时间，日期等。 Advanced 使用此菜单来设置BioS特别增强特性的选项。 overclocking 使用此菜单来指定drAM时序和CPU特性。...
  • Page 125 MS-7786 M-Flash 使用此菜单可以从存储装置读取或刷新BioS（仅支持 FAt/FAt32 装置）。 Security 使用此菜单可以设置管理员和用户密码。 Boot 使用此菜单来指定设备的启动顺序。 Save & exit 此菜单允许你加载BioS默认值或工厂默认设置。并保存更改或不保存更改后退 出。 超频 Current CPU/ NB/ drAM Frequency 此项用来显示当前 CPU， NB 和内存速度频率。只读。 Adjust internal Core Clock 此项用来调整CPU内部核心时钟。 Adjust CPU ratio 此项用来控制决定处理器时钟频率的乘数，处理器时钟频率与外频或主板时钟频 率有关。此项仅在处理器支持此功能时可用。 Power Capability Support 此项用来设置 CPU P-state。当设置为 "Auto"时，它将自动设置由P-状态为稳定性 定义的正确数值。...
  • Page 126 Adjust CPU-NB ratio 此项用来调整 CPU-NB 比率。 oC Genie 设置此项为 [enabled] 允许系统检测最大 FSB 频率并且自动超频。如果超频运行 失败。您可以尝试降低 FSB 频率来达到成功超频。 AMd turbo Core technology 此技术自动增加激活的CPU内核频率来提高性能。 Adjust turbo Core ratio 此项用来调整睿频倍率。 iGd engine CLk 此项用来调整 drAM Frequency 此项用来调整内存频率。 drAM timing Mode 选择内存时序是否被内存模组的 SPd (Serial Presence detect) eeProM控制。设 置为...
  • Page 127 MS-7786 trAS 此设置决定了 rAS 由读取到写入内存所需时间。 行周期时间决定了完成一个完整的循环所需的最小周期数，也就是从行激活到 行充电的时间 trtP 此项指定读指令和预充电之间的时间间隔。 最后一次写操作和下一次开始预充电操作之间的最小时间间隔，允许感觉线路 恢复核心数据。 trrd Specifies the active-to-active delay of different banks. tWtr 最后一次有效写操作和下一次开始读操作之间的最小时间间隔。允许i/o在读命 令开始前超速感觉线路。 trFC0/  此项设置决定了 rFC0/ 从存储单元读取和写入所花费的时间。 tWCL 此项用来设置 tWCL (Write CAS Latency) 时序。 tFAW 此项用来设置 tFAW (four activate window delay) 时序。 treF 此项用来设置...
  • Page 128 Spread Spectrum 当主板上的时钟震荡发生器工作时，脉冲的极值（尖峰）会产生eMi（电磁干 扰）。频率范围设定功能可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的 尖峰会衰减为较为平滑的曲线。 注意 如果您没有任何eMi方面的问题，要使系统获得最佳的稳定性和性能，请设置为 [disabled]。但是，如果您被eMi所干扰的话，请选择Spread Spectrum(频展)的 值，以减少eMi。 Spread Spectrum (频展) 的值越高，eMi会减少，系统的稳定性也相应的降低。 要为Spread Spectrum (频展) 设定一个最合适的值，请参考当地的eMi规章。 当您超频时,请关闭 Spread Spectrum (频展) ，因为即使一个很微小峰值漂移也 会引入时钟速率的短暂推动，这样会导致您超频的处理器锁死。 Lab Burst Mode 当“开启”时，超频时内部核心时钟可以调整超过 32 Mhz。 overclocking Profiles 按 <enter> 进入子菜单。 overclocking Profile / 2/ 3/ 4/ 5/ 6 按...
  • Page 129 MS-7786 MeMory-Z 按<enter>进入子菜单，此子菜单显示已安装内存信息。 X.M.P Support information 按<enter>进入子菜单，此子菜单显示当前X.M.P信息的当前状态。只读。 CPU Features 按<enter>进入子菜单，此子菜单可以调整 CPU 属性。 AMd Cool’n’Quiet 此酷冷(Cool’n’Quiet)技术可以有效并动态地降低CPU频率和能量消耗。 iMPortANt 为确保酷冷(Cool’n’Quiet)功能已经被启用并能正常工作，请务必再次确认: 运行BioS设置程序，选择核心菜单(Cell Menu)。在 Cell Menu(核心菜单)下找到 AMd Cool’n’Quiet (AMd 酷冷技术) 项，并将此项设置为“enabled”。 进入Windows操作系统并选择[Start]->[Settings]->[Control Panel]->[Power op- tions]。进入Power options Properties标签并选择Power schemes下的Minimal Power Management项。 SVM Mode 此项用来启用/禁用安全虚拟机(SVM)技术。 Core C6 State 此项允许您开启/关闭CPU的C6模式。当您安装好CPU的C6模式后此区域才出...
  • Page 130 保存 & 退出 discard Changes and exit 使用此选项来放弃所有更改并退出设置。 Save Changes and reset 使用此选项来保存更改并重启系统。 Save Changes 使用此选项来保存更改。 discard Changes 使用此选项来放弃所有更改。 restore defaults 使用此选项来加载BioS厂商默认优化值。 == 引导重载 == 已安装的存储设备将出现在此菜单中，你可以选择其中一个作为启动设备。...

  • Page 131: 繁體中文

    MS-7786 繁體中文 簡介 感謝您購買 A55M-P33/ A55M-P25 系列 (MS-7786 v.x) Micro-AtX 主機板。 本系列主機板搭載 AMd A55 晶片組，以呈現極致的系統效能。本系列採用最新 ® FM 架構的處理器，提供您高效能及專業的桌上型電腦平台解決方案。 ® 主機板配置圖 Top : mouse JCI1 Bottom:keyboard USB2.0 ports USB2.0 ports DVI-D port VGA port Top: LAN Jack Bottom: USB ports T:Line-In M:Line- Out B:MIC-Int PCI _E1...
  • Page 132 規格 支援處理器 ■ 支援 FM 架構的 AMd A8/A6/A4/e2-系列 處理器 ® (欲知更多 CPU 相關訊息，請造訪微星科技網站 http://www.msi.com/service/cpu-support) 晶片組 ■ A55 晶片組 ® 支援記憶體 ■ 2 條 ddr3 600/ 333/ 066 (超頻) SdrAM (支援總合最高 6GB) ■ 支援雙通道模式 (欲知更多相容元件的相關訊息，請造訪微星科技網站 http://www.msi.com/service/test-report) ■ 由 reaktek 8e 支援 LAN 0/00/000 (A55M-P33) ®...
  • Page 133  個 tPM 接頭 (選配搭載) ‑  個機殼開啟警告開關接頭 插槽 ■  個 PCie 2.0 x6 插槽 ■  個 PCie 2.0 x 插槽 ■  個 PCie 插槽 尺寸 ■ Micro-AtX (22.6 cm X 2.6 cm) 裝機孔 ■ 6 個裝機孔 如須了解附件之型號以便進行選購，請至微星網頁依產品名稱搜尋： http://tw.msi.com...
  • Page 134 裝機孔 安裝主機板時，請先鎖上將主機板固定在機殼的支撐固定板。若機殼附有背板， 請以主機板包裝隨附的背板取代機殼那片。背板不需螺絲即可卡進機殼。將六角 螺絲柱對準主機板上的裝機孔，並以機殼所附的螺絲固定。主機板上的裝機孔如 下圖所示。欲知更多詳情，請參閱機殼的使用手冊。 注意事項 請將主機板放在平坦的桌面安裝。 主機板電路及機殼間嚴禁任何碰觸，禁止鎖上非必要的六角螺絲柱，以免主機 板受損。 為免主機板短路，請確認主機板上或機殼內均無鬆脫的金屬零件。...
  • Page 135 MS-7786 背板 主機板的背板提供下列各項連接器： 網路接頭 PS/2 滑鼠 音效 輸入 USB 2.0 連接埠 音效 VGA 連接埠 輸出 麥克 風 dVi-d 連接埠 USB 2.0 連接埠 PS/2 鍵盤 注意事項 要達到 8 聲道音效，第 7 及第 8 聲道須由前端輸出。 背板上的 dVi-d 及 VGA 連接埠僅提供內建圖形處理器使用 。 硬體設定 本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跳線。還有連 接滑鼠、鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步...
  • Page 136 請依下列步驟，正確地安裝中央處理器與散熱風扇。 錯誤的安裝會使中央處理器與主機板受損。 將側邊的拉桿從插座拉起，再將拉桿上拉至 90 度角。 找出 CPU 上的箭頭標記。CPU 的安裝，僅能以 一正確方向插入。 若 CPU 安裝無誤，插梢應能完全地進入插座內， 且看不到插梢。請注意，CPU 安裝錯誤，可能會 造成主機板永久毀損。 壓下拉桿完成安裝。在壓下拉桿時， CPU 可能會 移動，請緊按住 CPU 上方，確定插座的拉桿，完 全地插入插座內。 將風扇放置在風扇底座上。先將扣具的一端扣上。 再將扣具的另一端扣上，讓使風扇底座，緊密地固 定在主機板上。找到固定桿，並將其拉起。 將固定桿壓下。 將 CPU 風扇排線接到主機板上的 CPU 風扇接 頭。 注意事項 若要鬆開安全鈎，請務必小心手指；因為當安全鈎未扣好固定栓時，固定桿所產 生的反彈力道，可能會彈到手指 請進 BioS 了解 CPU 狀態。 欲知...
  • Page 137 MS-7786 安裝記憶體模組 記憶體模組上只有一個防呆凹槽。模組只能以一種方向安裝。 將記憶體模組垂直插入插槽，直到記憶體模組上的金手指，牢固地插入插槽 內。當記憶體模組正確的被固定後，上槽兩側的塑膠卡榫會自動卡上。若已正 確地將記憶體模組插入該插槽的話，應看不見金手指。 手動檢查是否記憶體模組已經固定在適當的位置。 防呆凹槽 防呆凸起 注意事項 要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝同密度容量及同 廠牌的記憶體。 務必先將記憶體插入 diMM 插槽以確保系統正常開機。...
  • Page 138 AtX 24-Pin 電源接頭：JPWr 本接頭用來接 AtX 24-pin 電源供應器。連接 AtX 24-pin 電源時，請確認電源接 頭插入的方向正確且對準腳位，再將電源接頭緊密地壓入接頭內。壓入方向正確 的話，電源排線應會扣住主機板的電源接頭。 AtX 4-Pin 電源接頭：JPWr2 本 2V 電源接頭是供 CPU 使用。 注意事項 確認所有接頭均接到所屬的 AtX 電源供應器，以確保主機板穩定運作。 平行埠接頭：JLPt (選配搭載) 本接頭是用來接另行選配平行埠擋板。平行埠是標準印表機埠，支援增強型平行 埠 (ePP) 及延伸功能埠 (eCP) 模式。...
  • Page 139 MS-7786 風扇電源接頭：CPUFAN, SySFAN, SySFAN2 風扇電源接頭支援 +2V 散熱風扇。若主機板內建有系統硬體監控器晶片組，則 要使用速度感應器設計之風扇，才能使用 CPU 風扇控制功能。務必將所有風扇電 源接頭都接上。部份無法接到主機板的系統風扇，請直接接到電源供應器。系統 風扇可接至任一系統風扇接頭。 CPUFAN/ SySFAN SySFAN2 SAtA 接頭：SAtA~6 本接頭為高速 SAtA 介面，可各接一台 SAtA 裝置。SAtA 裝置包括硬碟 (hdd)、固態硬碟 (SSd) 以及光碟機 (Cd/ dVd/ Blu-ray)。 注意事項 請勿摺疊 SAtA 排線超過 90 度，以免傳輸資料時產生錯誤。 SAtA 裝置多數需要獨立電源。例如硬碟 (hdd)、固態硬碟 (SSd) 以及光碟機 (Cd/ dVd/ Blu-ray)。請參閱各裝置的使用手冊。...
  • Page 140 USB 接頭：JUSB/ JUSB2/ JUSB3 這些接頭連接高速 USB 介面，如 USB 硬碟、數位相機、MP3 播放器、印表機、 數據機等相關週邊裝置。 面板音效接頭：JAUd 本接頭接到面板音效，且規格符合 intel 面板輸入/ 輸出連接設計規範。 ® 面板接頭：JFP, JFP2 這些接頭連接到面板開關及 Led 指示燈。JFP 的規格符合 intel 面板輸入/ 輸出 ® 連接設計規範。 JFP JFP2...
  • Page 141 MS-7786 序列接頭：JCoM (選配搭載) 本接頭是傳送或接收 6 位元組 FiFo 的 6550A 高速通信埠。您可直接接上序 列裝置。 tPM 接頭：JtPM (選配搭載) 本接頭接到可信任安全模組。更多詳情請參閱 tPM 安全平台使用手冊。 機殼開啟警告開關接頭：JCi 本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會 記錄該狀態，並於螢幕上顯示警告訊息。請進入 BioS 設定程式中清除此紀錄訊 息。...
  • Page 142 清除 CMoS 跳線：JBAt 主機板上有一個 CMoS rAM，是利用外接電池來保存系統的設定。CMoS rAM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳 線。 保留資料 清除資料 注意事項 系統關閉時，將本跳線短路後即可清除 CMoS rAM。之後再打開跳線。切記勿在 系統開機的狀態下清除 CMoS rAM，以免主機板受損。 USB 電源跳線：JUSB_PW/ JUSB_PW2 這些跳線用於指定可支援 BioS 選單 Wake Up event Setup 項目的 USB 及 PS/2連接埠。 JUSB_PW2 (背板 USB 及 PS/2 連接埠) 未支援 (預設) 支援...
  • Page 143 MS-7786 PCie (Peripheral Component interconnect express) 插槽 PCie 插槽支援 PCie 介面的擴充卡。 PCie x6 插槽 PCie x 插槽 PCi (Peripheral Component interconnect) 插槽 PCi 插槽支援網卡、SCSi 卡、USB 卡及其它符合 PCi 規格的外接卡。 注意事項 新增或移除擴充卡時，請確認已將電源線拔掉。另外，請詳讀擴充卡的使用說 明，確認在使用擴充卡時所需變更如跳線、開關或 BioS 設定等軟硬體設定。...
  • Page 144 BioS 設定 開機後，系統就會開始 PoSt (開機自我測試)程序。當下列訊息出現在螢幕上 時，請按 <deL> 鍵，進入設定程式。 Press deL to enter Setup Menu (按 deL 鍵進入設定選單) 若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新 啟動，或是按 reSet 鍵。亦可同時按下 <Ctrl>、<Alt> 及 <delete> 鍵重新開 機。 注意事項 本章節各個 BioS 目錄下的欄位仍在持續更新中，說明內文可能會與最新 BioS 內 容有所出入；本節所述選項內容僅供參考。 選單頁籤 Main Menu 本選單設定時間、日期等基本系統。 Advanced 使用本選單設定特殊進階功能選項。 overclocking 本選單設定指定記憶體時序及...
  • Page 145 MS-7786 M-Flash 使用本選單由儲存裝置 (FAt 或 FAt32 格式) 讀取或 flash BioS。 Security 本選單設定管理者及使用者密碼。 Boot 本選單指定開機裝置順序。 Save & exit 本選單將 BioS 預設值或出廠預設設定載入 BioS 後再跳出 BioS 設定工具。 overclocking Current CPU/ NB/ drAM Frequency 這些選項顯示目前的 CPU、NB 及記憶體速度。唯讀。 Adjust internal Core Clock 本項調整 CPU 內建核心時脈。 Adjust CPU ratio 本項控制處理器倍頻比率。本項需安裝支援本功能的...
  • Page 146 Adjust CPU-NB ratio 本項即可調整 CPU-NB 倍頻比率。 oC Genie 將本項設為開啓 [enabled] 以偵測最大 FSB 時脈以自動超頻。若超頻失敗，請將 FSB 時脈設為較低數值試試。 AMd turbo Core technology 本技術自動增加 active CPU 核心頻率以增進效能。 Adjust turbo Core ratio 本項調整內建 turbo core 倍頻比率。 iGd engine CLk 本項調整內建繪圖處理器時脈。 drAM Frequency 本項調整記憶體頻率。 drAM timing Mode 本項選擇是否由在...
  • Page 147 MS-7786 trAS 本項指定 rAS 由讀取到寫入記憶體所需時間。 本項是記憶體由列活化到預充電整個所需的最小週期。 trtP 本項設定讀取到預充電間的間隔時間。 本項是寫入資料結束到預充電指令開始間的最短間距。本項透過感覺放大器 (sense amplifier)回復資料。 trrd 本項設定不同記憶體分組之間 (active-to-active) 的延遲時脈。 tWtr 本項是寫入資料脈衝結束到列讀取指令開始間的最短時間。輸出入閘道會先驅 動感覺放大器，再開始讀取指令。 trFC0/  本項決定 rFC0/ 由記憶體讀取及寫入記憶體所需時間。 tWCL 本項設定 tWCL (Write CAS Latency) 時序。 tFAW 本項設定 tFAW (four activate window delay) 時序。 treF 本項設定 treF (refresh rate) 時序。 Advanced Channel / 2 timing Configuration 按下...
  • Page 148 Spread Spectrum 主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾 (eMi)。展頻功能，可藉由調節脈衝以減少 eMi 的問題。 注意事項 若無電磁波干擾 (eMi) 的問題，請設為關閉 [disabled]，以達較佳的系統穩定性 及效能。但若要符合 eMi 規範，請選擇要減少電磁波的範圍。 展頻的數值越大，可減少較多電磁波，但相對系統就越不穩定。欲知展頻適宜數 值，請查詢當地規範。 如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈 速度的增快，進而使超頻中的處理器被鎖定。 Lab Burst Mode 開啟本項後，內建核心時脈會調整為 32 Mhz 以上數值給超頻使用。 overclocking Profiles 按下 <enter> 鍵以進入子選單。 overclocking Profile / 2/ 3/ 4/ 5/ 6 按下 <enter> 鍵以進入子選單。 Set Name for overclocking Profile / 2/ 3/ 4/ 5/ 6 輸入本項命名。...
  • Page 149 MS-7786 MeMory-Z 按下 <enter> 鍵以進入子選單。子選單顯示已安裝記憶體的主要功能。唯讀。 X.M.P Support information 按下 <enter> 鍵以進入子選單。選項顯示 X.M.P 支援訊息現狀。唯讀。 CPU Features 按下 <enter> 鍵，即可進入子選單。您可於該子選單調整 CPU 功能。 AMd Cool’n’Quiet 本技術有效及大幅減低 CPU 轉速及電源損耗的情形。 注意事項 為確保 Cool’n’Quiet 功能已啟用且正常運作，請再次確認以下二點： 執行 BioS 設定，選擇 overclocking 頁籤。並在該選項下，找到 CPU Features > AMd Cool’n’Quiet，將該選項設為開啟 [enabled]。 進入...
  • Page 150 Save & exit discard Changes and exit 本項放棄所有變更及離開設定畫面。 Save Changes and reboot 本項儲存變更後重開機。 Save Changes 本項儲存變更。 discard Changes 本項放棄所有變更。 restore defaults 本項下載由 BioS 廠商所提供最佳的預設值。 == Boot override == 已安裝的儲存裝置會出現在本選單中，您可於其中選定開機裝置。...
  • Page 151 MS-7786 日本語 はじめに この度はA55M-P33/ A55M-P25シリーズ (MS-7786 v.x) Micro-AtXマザーボード をお買い上げいただき、誠にありがとうございます。これらのシリーズはAMd ® A55チップセットを搭載し、AMd FMプロセッサに対応したハイパフォーマン ® スデスクトップソリューションを構築することができます。 レイアウト Top : mouse JCI1 Bottom:keyboard USB2.0 ports USB2.0 ports DVI-D port VGA port Top: LAN Jack Bottom: USB ports T:Line-In M:Line- Out B:MIC-Int PCI _E1 PCI _E2 JBAT1 PCI1...
  • Page 152 マザーボードの仕様 対応プロセッサ ■ FM AMd A8/A6/A4/e2シリーズプロセッサ ® (最新のCPU対応表は下記Webサイトをご参照ください。 http://www.msi.com/service/cpu-support) チップセット ■ A55チップセット ® 対応メモリ ■ ddr3-diMMスロット2本搭載、ddr3 600/ 333/ 066 SdrAMをサポート (最大6GB搭載可能) ■ デュアルチャンネルメモリアクセス対応 (最新のメモリモジュール対応状況については下記Webサイトをご参照くださ い。http://www.msi.com/service/test-report) ■ realtek 8e LAN 0/ 00/ 000をサポート (A55M-P33) ® ■ realtek 805e LAN 0/ 00をサポート (A55M-P25) ®...
  • Page 153 パラレルポートコネクター × (オプション) ‑ シリアルポートコネクター × (オプション) ‑ tPMコネクター × (オプション) ‑ ケース開放センサーコネクター × スロット ■ PCie 2.0 x6スロット × ■ PCie 2.0 xスロット × ■ PCiスロット × 寸法 ■ Micro-AtX (22.6 cm X 2.6 cm) 取付穴 ■ 穴 ×6 製品について詳しい情報を求めの場合は、弊社のWebサイトを参照してくださ い。http://www.msi.com/index.php...
  • Page 154 取付穴 マザーボードをインストールする時、最初にマザーボードに対して必要な取り 付けスタンドをケース内の取付プレートにインストールしてください。ケース 同梱のi/oバックプレートをマザーボードの同梱物と共に提供されたi/oバックプ レートに取り替えます。i/oバックプレートがねじを使用しないで、簡単にケー スに嵌め込めるべきです。取付プレートのスタンドをマザーボードのねじ穴と 整列させて、ケースと共に提供されたねじでマザーボードを固定します。ねじ 穴の位置が以下のように表示されます。詳細についてはケース同梱のマニュア ルを参照してください。 注意 マザーボードを平面にインストールして、不要な破片の発生を防止します。 マザーボードの損害を防止するために、マザーボードの回路とケースの間の接 触あるいはケースに取り付けた不必要なスタンドオフが禁止されます。 ショートを引き起こす恐れがあるために、マザーボード/ケースの内に金属の コンポーネントを取り付けないことを確認してください。...
  • Page 155 MS-7786 i/oパネル リアパネルの構成は以下の通りです。 PS/2マウス Line-in USB 2.0ポート Line-out VGAポート PS/2キーボード dVi-dポート USB 2.0ポート 注意 8チャンネル音響のために、7番目と8番目のチャンネルは必ずフロントパネル から出力してください。 dVi-dおよび VGAポートは統合したグラフィックスプロセッサのみと動作して います。 ハードウェアセットアップ この章ではハードウェアのインストール手順について説明します。インストー ルに際して、各種コンポーネントの取り扱い及びインストール手順には最新の 注意を払ってください。 FM CPUおよびクーラーの装着 CPUを取り付ける場合には、オーバーヒートを防ぐためにヒートシンクが CPUに密着するように確実に取り付けてください。同時に効果的な放熱を行う ために、シリコングリスを塗布してください。 FM CPUのヒートスプレッダ側 効果的な放熱を行うために、シリコ ングリスを塗布してください。 金色の三角印...
  • Page 156 下記の手順に従って正しくCPUとCPUクーラーを 装着してください。装着方法を誤ると最悪の場合 CPUやマザーボードなどの破損を招きます。 固定レバーを横にずらし、90度まで引き上げま す。レバーの引き上げが甘いとCPUの取り付け が不十分になり動作不良やショートの原因になる のでご注意ください。 CPU上の金色の三角印（取り付け目印）と、ソ ケット上の三角印を合わせてCPUを装着しま す。 CPUが正しく装着された状態では、ピンがソケ ットにぴったりと差し込まれています。横から見 て、ピンが浮いているような状態であれば、向き を確認して取付をやり直してください。間違っ たCPUの装着はCPUやマザーボードに重大な損 傷を与えてしまいますので、くれぐれもご注意 ください。 CPUを指でソケットにぐっと押し付けながら、 固定レバーを倒してCPUを固定します。レバー で固定する際はCPUが押し戻される傾向がある ので、レバーが固定されるまでCPUを抑える指 を離さないでください。 ヒートシンクをリテンションの上に設置し、片側 の金具を押し下げて、ソケットのフックに取り 付けます。 そして、反対側にあるクリップも下に押し下げ て、ヒートシンクを固定します。固定レバーの位 置を確認し、時計回りの方向で回します。 安全フックを固定ボルトに引っかかるまで回します。 CPUファンの電源ケーブルをコネクターに接続します。 注意 CPUファンを固定するバネ状の金具は、弾力性の強い素材が使用されていま す。ロックを解除する際に弾けるように戻り、指などを挟む危険性がありま す。マイナスドライバーなどでバネの先端を押さえながら作業を行いと良いで しょう。 使用するCPUにBioSが対応していることを確認してください。 CPUファンの装着についてはCPUファンの同梱の説明書をご参照ください。...
  • Page 157 MS-7786 メモリモジュールの装着 メモリモジュール中央付近には左右非対称の場所に切り欠きが１ヶ所設けら れており、このため間違った向きでは差し込めないように作られています。 diMMメモリモジュールをdiMMスロットへ垂直に差し込むとdiMMスロット の両側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定しま す。メモリモジュールがしっかりと装着されると、モジュールの端子部分が 見えなくなります。 電源投入前にモジュールが両側のモジュール固定ラッチによって正しく固定 されているかどうかを必ず確認してください。 切り欠き 出っ張り 注意 デュアルチャンネルアクセスで有効にするには同一のメモリを装着してくだ さい。 メモリスロットはdiMMを優先的に使用してください。...
  • Page 158 AtX 24ピン電源コネクター: JPWr AtX電源24ピンコネクターを接続します。接続の際にはコネクターの向きに注 意して奥までしっかり差し込んでください。通常はコネクターのフックの向き を合わせれば正しく接続されます。 AtX 4ピン電源コネクター: JPWr2 この2Vの電源コネクターは、CPUに電源を供給します。 注意 本製品を動作させるには上記のコネクターを正しく接続している必要がありま す。 パラレルポートヘッダー: JLPt (オプション) このコネクターはオプションのパラレルポートブラケットを接続します。パラ レルポートは標準的なプリンターポートであり、ePP(enhanced Parallel Port)と eCP(extended Capabilities Parallel Port)モードをサポートします。...
  • Page 159 MS-7786 ファン電源コネクター: CPUFAN, SySFAN, SySFAN2 ファン電源コネクターは+2Vの冷却ファンをサポートします。本製品にはシス テムハードウェアモニタチップセットを搭載すると、CPUファンコントロール を利用するために、スピードセンサー付けの、特に設計されたファンを使用し なければなりません。必ずすべてのファンを接続してください。部分のシステ ムファンがマザーボードに接続されなくて、その代わりに直ちに電源に接続さ れます。システムファンを何れかの利用可能なシステムファンコネクターに接 続することができます。 CPUFAN/ SySFAN SySFAN2 シリアルAtAコネクター: SAtA~6 このコネクターは高速SAtAインターフェイスポートです。一つのコネクター につき、一つのSAtAデバイスを接続することができます。SAtAデバイスはデ ィスクドライブ (hdd)、フラッシュメモリドライブ (SSd)と光学ドライブ (Cd/ dVd/ Blu-ray)を含みます。 注意 シリアルAtAケーブルは絶対90度以上に折らないようにして下さい。データ転 送に障害が起きる可能性があります。 多くのコンピューターケースは大きいSAtAデバイスを必要とします。例え ば、hdd、SSdと光学ドライブ、ケース内に固定されます。装着の詳細につ いてはケースまたはSAtAデバイスの同梱のマニュアルをご参照ください。...
  • Page 160 フロントUSBコネクター: JUSB/ JUSB2/ JUSB3 このコネクターはintel i/o Connectivity design Guideに準拠して、USB hdd、 ® ディジタルカメラ、MP3プレーヤ、プリンタ、モデム、そのほかの高速USBイ ンターフェース周辺機器へ接続することができます。 フロントパネルオーディオコネクター: JAUd フロントパネルオーディオピンヘッダを使用すると、フロントパネルからのオ ーディオ出力が可能になります。ピン配列はインテル のフロントパネル接続デ ® ザインガイドに準拠しています。 フロントパネルコネクター: JFP, JFP2 本製品には、フロントパネルスイッチやLedを対象とした電子的接続用に、二 つのフロントパネルコネクターが用意されています。JFPはインテル のフロン ® トパネル接続デザインガイドに準拠しています。 JFP JFP2...
  • Page 161 MS-7786 シリアルポートコネクター: JCoM (オプション) 6550Aチップを採用した6バイトFiFoにてデータ転送を行います。このコネク ターにシリアルマウスまたは他のシリアルデバイスを接続できます。 tPMモジュールコネクター: JtPM (オプション) このコネクターはtPM (trusted Platform Module)モジュールを接続します。詳細 についてはtPMセキュリティプラットホームマニュアルを参照してください。 ケース開放センサーコネクター: JCi このコネクターはケーススイッチに接続されます。ケースが開けられると、ケ ース開放センサーはショートになります。システムはこの状態を記録し、警 告メッセージを画面に表示します。この警告メッセージをクリアするには、 BioS画面を開いてメッセージを消去します。...
  • Page 162 クリアCMoSジャンパ: JBAt 本製品にはBioSの設定情報を保持するなどの目的でCMoS rAMを搭載してお り、搭載するボタン電池から電力を供給することで情報を保持しています。こ のCMoS rAMに蓄えられたデバイス情報によって、oSを迅速に起動させるこ とが可能になります。システム設定をクリアしたい場合はこのジャンパを押し てください。 データを保存 データをクリア 注意 CMoS rAMをクリアするには、システムがオフの間にこのジャンパをショート します。システム起動時のCMoS rAMのクリアは絶対止めてください。マザー ボードの破損や火災などに及ぶ危険があります。 USB電源ジャンパ: JUSB_PW/ JUSB_PW2 これらのジャンパをセットすると、USB またはPS/2デバイスによるBioSセット アップ内の「Wake Up event Setup（ウェイクアップイベントセットアップ）」 設定が有効になります。 JUSB_PW2 (i/oパネルUSBポー ト& PS/2ポート用) サポートしない サポート (デフォルト) JUSB_PW (オンボードUSBコ ネクター用) サポートしない サポート (デフォルト) 注意...
  • Page 163 MS-7786 PCieスロット PCieスロットはPCieインターフェース拡張カードをサポートします。 PCie x6スロット PCie xスロット PCiスロット PCiスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが 発売されています。拡張カードのセッティング方法については、拡張カードに 同梱される説明書を参照してください。 注意 拡張カードを挿入したり取り外したりする時は、必ず最初に電源プラグを抜い てください。拡張カードについて記述挿入したりされたマニュアルを読んで、 ジャンパ、スイッチ、BioSなど必要なハードウェア設定、ソフトウェア設定を 全て実行してください。...
  • Page 164 BioSの設定 コンピューターを起動するとシステムはPoSt (Power on Self test)過程に入り ます。下記のメッセージが画面に表示されている間に<deL>キーを押すと設定 画面に入ることができます。 Press deL to enter Setup Menu (<deL>キーを押して設定画面を呼び出す) <deL>を押す前にこのメッセージが消えてしまった場合、電源を再投入するか <reSet>を押してシステムを再起動してください。<Ctrl>と<Alt>と<delete>を 同時に押しても再起動できます。 注意 より優れたシステムの性能のために、本章の各BioSカテゴリーは継続的に開発/ 改良が行われております。それで、この解説は参照用だけで、最新のBioSと異 なる場合があります。 メニューバー Main Menu 日付/時刻などのシステムの基本的な設定を行います。 Advanced 拡張BioS機能の設定を行います。 overclocking drAMタイミングやCPU機能の各種設定を行います。...
  • Page 165 MS-7786 M-Flash USBメモリドライブを使ったBioS更新を行う際に使用します。(FAt/FAt32フ ォーマットのみ)。 Security 管理者やユーザーパスワード設定などを行います。 Boot システム起動デバイスの優先順位を設定します。 Save & exit BioSデフォルト値または工場出荷時の設定をロードし、変更した設定値を保存 して終了します。 オーバークロック Current CPU/ NB/ drAM Frequency CPU、NBとメモリスのクロックを表示します。読取専用です。 Adjust internal Core Clock CPUの内部コアクロックを調整します。 Adjust CPU ratio この項目は倍率をコントロールし、外部あるいはマザーボードのクロックスピ ードに関するプロセッサの内部クロックのスピードを決定します。プロセッサ が本機能をサポートする場合には有効です。 Power Capability Support CPU P-stateを設定します。[Auto]に設定すると、安定性のために、P-stateに定 義された適当な値を自動的に設定します。...
  • Page 166 Adjust CPU-NB ratio CPU-NB倍率を調整します。 oC Genie [enabled]に設定すると、システムが最大のFSBクロックを検知でき、自動的に オーバークロックします。オーバークロックがうまくいかない場合には、下級 FSBクロックを試みってください。 AMd turbo Core technology このテクノロジはアクティブCPUコアの周波数を自動的に上げて、性能を改善 します。 Adjust turbo Core ratio turbo core倍率を調整します。 iGd engine CLk 統合したグラフィックスクロックを調整します。 drAM Frequency メモリ周波数を調整します。 drAM timing Mode この項目でdrAMタイミングがdrAMモジュールのSPd (Serial Presence de- tect) eeProM情報によりコントロールするかどうかを決定します。[Auto]に設 定すると、drAMタイミングを有効にして、以下の[Advanced drAM Configura- tion]メニューがSPdの情報を基に、自動的に最適な設定を行います。[Manual]に...
  • Page 167 MS-7786 trAS rAS(行アドレス信号)が発信してからデータが読み出されるまでの時間を決定 します。 rAS(行アドレス信号)の読み込みからプリチャージが完了するまでの１サイク ルの時間です。通常はtrASとtrPの合計時間を入力します。 trtP この設定はデータ読み込みとプリチャージ命令の時間間隔をコントロールし ます。 プリチャージが掛かる前のデータの書込みに要する時間を手動で設定するの がtWrです。この設定ではプリチャージが掛かる前に、書込みバッファのデ ータがメモリセルに完全に書き込まれるように設定する必要があります。 trrd 異なるメモリバンク間でデータアクセスを行うための遅延時間を手動で設定 します。 tWtr 同じメモリバンク内で処理される書き込み命令から読み取り命令までの間隔 時間を手動で設定します。読み取り命令の始める前にi/o gatingがセンス増幅 器を増速駆動できます。 trFC0/  rFC0/が発信してからデータが読み出されるまでの時間を決定します。 tWCL tWCLタイミングを設定します。 tFAW tFAWタイミングを設定します。 treF treFタイミングを設定します。 Advanced Channel / 2 timing Configuration <enter>キーを押すと、サブメニューが表示されます。各チャンネルのための 高級なメモリタイミングを設定できます。 trWtt0/ tWrrd/ tWrWr/ trdrd メモリチャンネル/2のためのメモリタイミングを設定します。...
  • Page 168 Spread Spectrum コンピューターはクロック信号と呼ばれるパルス信号を元に動作しています。 クロックジェネレーターがパルス信号を発生する際に、構造上やむを得ずスパ イクノイズと呼ばれる電磁妨害(eMi)が生じます。基本的にはボード上の配線の 取り回しによってノイズを相殺するように工夫しています。しかし特定環境下 において外部にノイズが漏れてしまう場合があり、そのようなケースではスペ クトラム拡散方式で信号の波形を変更することで、ノイズの漏れを回避する場 合があります。 注意 特に電波障害などの問題が無い場合は、システムの安定性と性能を確保するた めに[disabled]に設定して下さい。また、電波障害などが発生した場合は、必 ず[enabled]に設定して障害の軽減に努めて下さい。 Spread Spectrumの値は大きければ大きいほどノイズ除去効果が高まります が、システムの安定度は低下します。 オーバークロック動作実験をする場合は、必ず[disabled]に設定して下さい。 Lab Burst Mode 有効に設定すると、オーバークロックのために、内部コアクロックが32 Mhz以 上に調整されることができます。 overclocking Profiles <enter>キーを押すと、サブメニューが表示されます。 overclocking Profile / 2/ 3/ 4/ 5/ 6 <enter>キーを押すと、サブメニューが表示されます。 Set Name for overclocking Profile / 2/ 3/ 4/ 5/ 6 この項目に入力して名前を付けます。...
  • Page 169 MS-7786 MeMory-Z <enter>キーを押すと、サブメニューが表示されます。装着されたメモリの情報 を表示します。読取専用です。 X.M.P Support information <enter>キーを押すと、サブメニューが表示されます。X.M.Pの情報の現在の 状態を表示します。読取専用です。 CPU Features <enter>キーを押すと、サブメニューが表示されます。CPU機能を調整できま す。 AMd Cool’n’Quiet Cool’nQuiet機能を利用することにより、プロセッサの異常過熱を防ぐととも に、省エネ低騒音動作にも効果があります。 注意 Cool’n’Quietの機能を使用するには、以下の設定を行う必要があります。 BioSセットアップ画面を起動し、[overclocking Menu]を選択します。[over- clocking Menu]でCPU Features > AMd Cool’n’Quietを[enabled]に設定してく ださい。 Windowsには[Start]->[Settings]->[Control Pannel]->[Power options]を選択して ください。そして[Power options Properties]には[Power schemes]の中で[Mini- mal Power Management]を選択します。 SVM Mode AMd SVM (安全仮想機器) モードを有効/無効にします。...
  • Page 170 保存および終了 discard Changes and exit 変更した設定値を保存せず終了します。 Save Changes and reboot 変更した設定値を保存して、システムをリセットします。 Save Changes 変更した設定値を保存します。 discard Changes 変更した設定値を保存しません。 restore defaults 工場出荷時の設定を呼び出します。 == Boot override == インストールされたストレージデバイスはメニューに表示されます。ユーザー がその中の一つを選択して、ブートデバイスとします。...
  • Page 171 產品中有毒有害物質或元素名稱及含量 根據中國<電子信息產品污染控制管理辦法> 有毒有害物質或元素 部件名稱 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (hg) (Cd) (Cr6+) (PBB) (PBde) 电池 (Battery) ☓ 〇 〇 〇 〇 〇 电缆/ 连接器 ☓ 〇 〇 〇 〇 〇 (Cable/ Connector) 机箱/ 其他 (Chassis/ other) ☓ 〇 〇...
