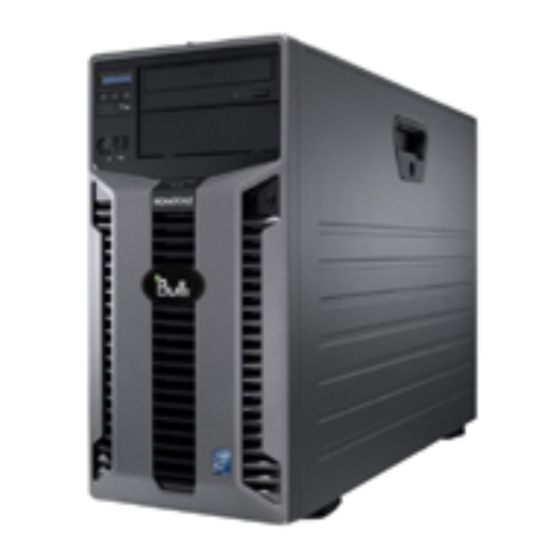

- Page 1 NovaScale T860 F2 Getting Started With Your System Guide de mise en route REFERENCE 86 X1 67FD 00...
- Page 3 NOVASCALE NovaScale T860 F2 Getting Started With Your System Guide de mise en route Hardware/Matériel November/Novembre 2009 BULL CEDOC 357 AVENUE PATTON B.P.20845 49008 ANGERS CEDEX 01 FRANCE REFERENCE 86 X1 67FD 00...
- Page 4 Quoting of brand and product names is for information purposes only and does not represent trademark misuse. The information in this document is subject to change without notice. Bull will not be liable for errors contained herein, or for incidental or consequential damages in connection with the use of this material.
-
Page 5: Getting Started
Getting Started With Your System... -
Page 6: Notes, Cautions, And Warnings
Notes, Cautions, and Warnings NOTE: A NOTE indicates important information that helps you make better use of your computer. WARNING: A WARNING indicates a potential for property damage, personal injury, or death. ____________________... -
Page 7: Installation And Configuration
Installation and Configuration WARNING: Before performing the following procedure, review the safety instructions that came with the system. NOTE: If you are using the optional rack configuration, assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system. -
Page 8: Optional - Connecting The Keyboard, Mouse, And Monitor
Optional – Connecting the Keyboard, Mouse, and Monitor Connect the keyboard, mouse, and monitor (optional). The connectors on the back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor's cable connector. -
Page 9: Securing The Power Cable(S)
Securing the Power Cable(s) Bend the system power cable(s) into a loop as shown in the illustration and secure the cable with the provided strap. Plug the other end of the power cable(s) into a grounded electrical outlet or a separate power source such as an uninterrupted power supply (UPS) or a power distribution unit (PDU). -
Page 10: Operating System Installation
Operating System Installation The NovaScale T860 F2 offers an embedded Configuration utility: the Unified Server Configurator - Lifecycle Controller Enabled (USC-LCE), which includes an OS Deployment Wizard that assists you with the installation of the Operating System. Refer to the technical characteristics of the server on http://www.bull.com/novascale... - Page 11 3 Press <F10> in the POST to start the System Services. NOTE: The Initializing UEFI. Please wait... and the Entering System Services...Starting Unified Server Configurator messages are displayed. 4 Click OS Deployment in the left pane. 5 Click Deploy OS in the right pane. NOTE: If your system has a RAID controller, you have the option of launching the RAID Configuration wizard and configuring a virtual disk as the boot device.
- Page 12 10 Click Finish to reboot the system and continue with the operating system installation. Upon reboot, the system boots to the operating system installation media. NOTE: When the system reboots after you click Finish, you may be prompted to press a key before booting to the operating system installation media.
- Page 13 NOTE: If the command rpm –Uvh *.rpm fails to install a driver because a newly version of the DKMS package is needed, see the http://support.bull.com website to download the latest version of the DKMS package, then: • install this DKMS package by launching the command: rpm –Uvh dkms <version-release>.noarch.rpm...
-
Page 14: Other Information You May Need
The Hardware Owner’s Manual provides information about system features and describes how to troubleshoot the system and install or replace system components. This document is available online at http://support.bull.com/documentation. • Any media that ships with your system that provides documentation and... -
Page 15: Technical Specifications
Technical Specifications Processor Processor type Intel® Xeon® Processor 5500 series Expansion Bus Bus type PCI Express Generation 2 Expansion slots Slot 0: PCIe x8 Storage Slot 1: PCIe x4 Slot 2: PCIe x16 Slot 3: PCIe x8 Slot 4: PCIe x8 Slot 5: PCIe x8 Slot 6: PCIe x8 NOTE:... - Page 16 Drives Hard drives Up to sixteen 2.5-inch, hot-swap SAS/SATA/SSD internal drives or up to eight 3.5-inch, hot-swap SAS/SATA/SSD internal drives NOTE: 3.5-inch SSD is supported using 2.5-inch SSD in a 3.5-inch carrier with an insert. Diskette drive External optional USB 1.44-MB Optical drive Up to two optional external USB DVD-ROM or internal DVD-ROM (SATA) or DVD+RW...
- Page 17 Power AC power supply (per power supply) Wattage 1100 W Voltage 100–240 VAC, 50/60 Hz, 8.0–4.0 A Heat dissipation 1026 BTU/hr maximum Maximum inrush current Under typical line conditions and over the entire system ambient operating range, the inrush current may reach 25 A per power supply for 10 ms or less.
- Page 18 Environmental Temperature Operating 10° to 35°C (50° to 95°F) with a maximum temperature gradation of 10°C per hour NOTE: For altitudes above 2950 feet, the maximum operating temperature is derated 1ºF/550 Storage –40° to 65°C (–40° to 149°F) with a maximum temperature gradation of 20°C per hour Relative humidity Operating...
- Page 19 Getting Started With Your System...
- Page 20 Getting Started With Your System...
-
Page 21: Guide De Mise En Route
Guide de mise en route... - Page 22 Notes, précautions et avertissements NOTE: Une NOTE indique des informations importantes qui peuvent vous aider à mieux utiliser votre ordinateur.. AVERTISSEMENT : Un AVERTISSEMENT vous avertit d’un risque d'endommagement du matériel, de blessure corporelle ou de mort.. ____________________...
-
Page 23: Installation Et Configuration
Installation et configuration AVERTISSEMENT : Avant de commencer, consultez les consignes de sécurité fournies avec le système. NOTE : Si vous utilisez la configuration en option, assemblez les rails et installez le système dans le rack en suivant les consignes de sécurité et les instructions d'installation en rack fournies avec le système. -
Page 24: Facultatif - Connexion Du Clavier, De La Souris Et Du Moniteur
Facultatif - Connexion du clavier, de la souris et du moniteur Connectez le clavier, la souris et le moniteur (si nécessaire). Les icônes des connecteurs situés à l'arrière du système indiquent où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé. -
Page 25: Fixation Du Ou Des Câbles D'alimentation
Fixation du ou des câbles d'alimentation Repliez le ou les câbles d'alimentation système comme indiqué dans l'illustration ci-dessus et fixez-le(s) avec la bande fournie. Branchez ensuite l'autre extrémité du ou des câbles sur une prise de courant mise à la terre ou sur une source d'alimentation autonome (onduleur ou unité de distribution de l'alimentation [PDU]). - Page 26 Installation du système d'exploitation Le NovaScale T860 F2 dispose d'un utilitaire intégré: the Unified Server Configurator - Lifecycle Controller Enabled (USC-LCE), qui contient un assistant pour l'installation des systèmes d'exploitation. Résidant sur une carte mémoire flash intégrée, l'USC-LCE est similaire à un utilitaire BIOS car il peut être démarré...
-
Page 27: Procédure D'installation
Avant d'installer le système d'exploitation, l'Assistant Déploiement du SE détecte si un périphérique d'amorçage est disponible. Un périphérique d'amorçage est un disque physique, un disque virtuel ou tout autre périphérique de stockage sur lequel le système d'exploitation peut être installé. Procédure d’installation 1 Connectez au système le clavier, l'écran, la souris ainsi que tout autre périphérique supplémentaire. - Page 28 7 L'USC-LCE extrait les pilotes requis par le système d'exploitation que vous avez sélectionné. Les pilotes sont extraits sur un lecteur USB interne nommé OEMDRV. NOTE: Pour Red Hat® Enterprise Linux® 4.x Server et Red Hat Enterprise Linux 5.x Server, les pilotes sont extraits dans OEMDRV sous /oemdrv/*.rpm. Pour SUSE®...
- Page 29 10 Cliquez sur Terminer pour réamorcer le système et continuer l'installation du système d'exploitation. Au réamorçage, le système s'amorce sur le média d'installation du système d'exploitation. NOTE: Lorsque le système se réamorce lorsque vous avez cliqué sur Terminer, un message peut vous demander d'appuyer sur une touche avant l'amorçage sur le média d'installation du système d'exploitation.
- Page 30 Si la commande rpm -Uvh *.rpm génère une erreur lors de l'installation d'un pilote parce qu'une version plus récente de l'utilitaire DKMS est requise, consultez le site http://support.bull.com pour télécharger la version la plus récente de l'utilitaire DKMS, puis : •...
-
Page 31: Autres Informations Utiles
Le document Hardware Owner's Manual (Manuel du propriétaire) présente les caractéristiques du système et contient des informations de dépannage et des instructions d'installation ou de remplacement des composants. Il est disponible sur le site http://support.bull.com/documentation. • Tous les supports fournis avec le système contenant de la documentation et des outils permettant de configurer et de gérer le système, du logiciel de... -
Page 32: Spécifications Techniques
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme prévu, reportez-vous au site http://support.bull.com/documentation pour toute documentation complémentaire, ou contactez votre représentant du support ; la liste des numéros téléphones se trouve à http://support.bull.com. Spécifications Techniques Processeur ® ®... - Page 33 Mémoire (suite) RAM maximale 144 Go Lecteurs Disques durs Jusqu'à seize disques internes SAS/SATA/SSD 2,5 pouces échangeables à chaud ou jusqu'à huit disques internes SAS/SATA/SSD 3,5 pouces échangeables à chaud. NOTE : possibilité d’installer un disque 3,5 pouces dans un logement SSD 2,5 pouces dans un support 3,5 pouces acec un cache Lecteur de disquette Un lecteur de disquette de 1,44 Mo USB externe, en...
- Page 34 Vidéo (suite) Mémoire vidéo 8 Mo Alimentation Bloc d’alimentation CA (selon la tension en vigueur) Puissance 1100 W Tension 100–240 VAC, 40-60 Hz, 8,0-4,0 A Dissipation thermique Maximum de 1026 BTU/h Appel de courant Dans des conditions de ligne typiques et dans toute la maximum gamme ambiante de fonctionnement du système, l'appel de courant peut atteindre 25 A par bloc d'alimentation...
- Page 36 BULL CEDOC 357 AVENUE PATTON B.P.20845 49008 ANGERS CEDEX 01 FRANCE REFERENCE 86 X1 67FD 00...
