Scheppach HL520 Translation From Original Manual page 6

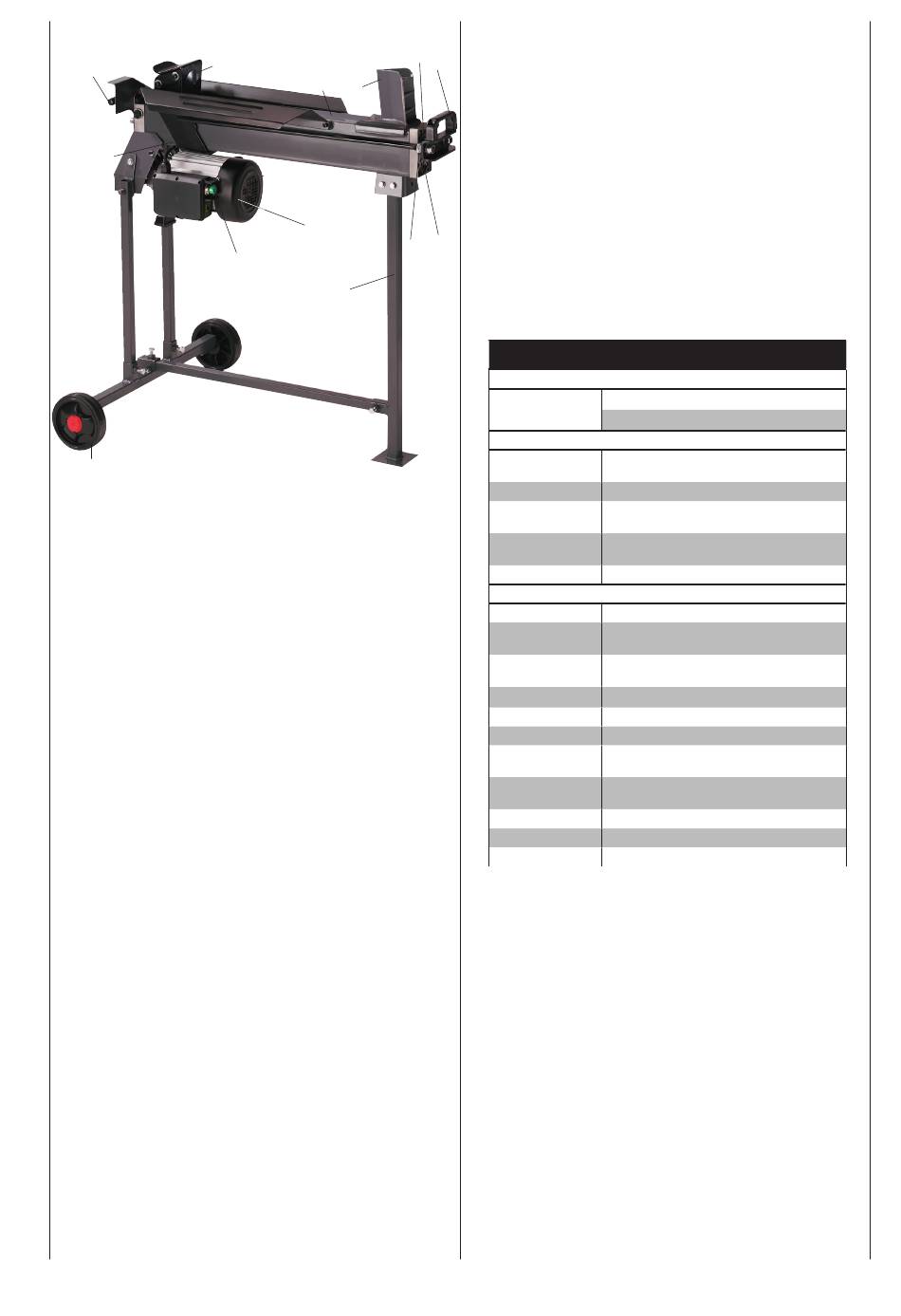

Fig. 1
2
10
1
9
6
3
4
8
13
7
6
Legende von Fig. 1
12
1 = Öltank
5
2 = Druckplatte
3 = Auflagefläche
4 = Spaltkeil
5 = Transportgriff
6 = Standbein
7 = Auslöseknopf
8 = Motor
9 = Transportrad
11
10 = Hydraulik­Hebel
11 = Öl­Abflussschraube
12 = Entlüfterschraube
13 = Hubbegrenzungsring
Lieferumfang
Technische Daten
Baumaße L x B x
H mm
Holz ø min–max cm
Holz Länge
max cm
Nullspannungs-
auslösung
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung
P1 W
Abgabeleistung
P2 W
Betriebsart
Spaltkraft t
Zylinderhub mm
Zylinder Vorlauf
cm/sec
Zylinder Rücklauf
cm/sec
Ölmenge l
Betriebsdruck bar
Drehzahl 1/min
Technische Änderungen vorbehalten!
Geräuschkennwerte
Schall-Leistungspegel in dB
Bearbeitung LWA = 88 dB(A)
Für die genannten Emissionswerte gilt ein Messunsicher­
heitszuschlag K = 4 dB.
HL520
Hydraulischer Holzspalter
Bed.­Anweisung
950 x 270 x 500
5–25
52
ja
44
230/50
2200
1710
S6/40%
max. 5
375
3,13
4,69
3,5
160
2850
