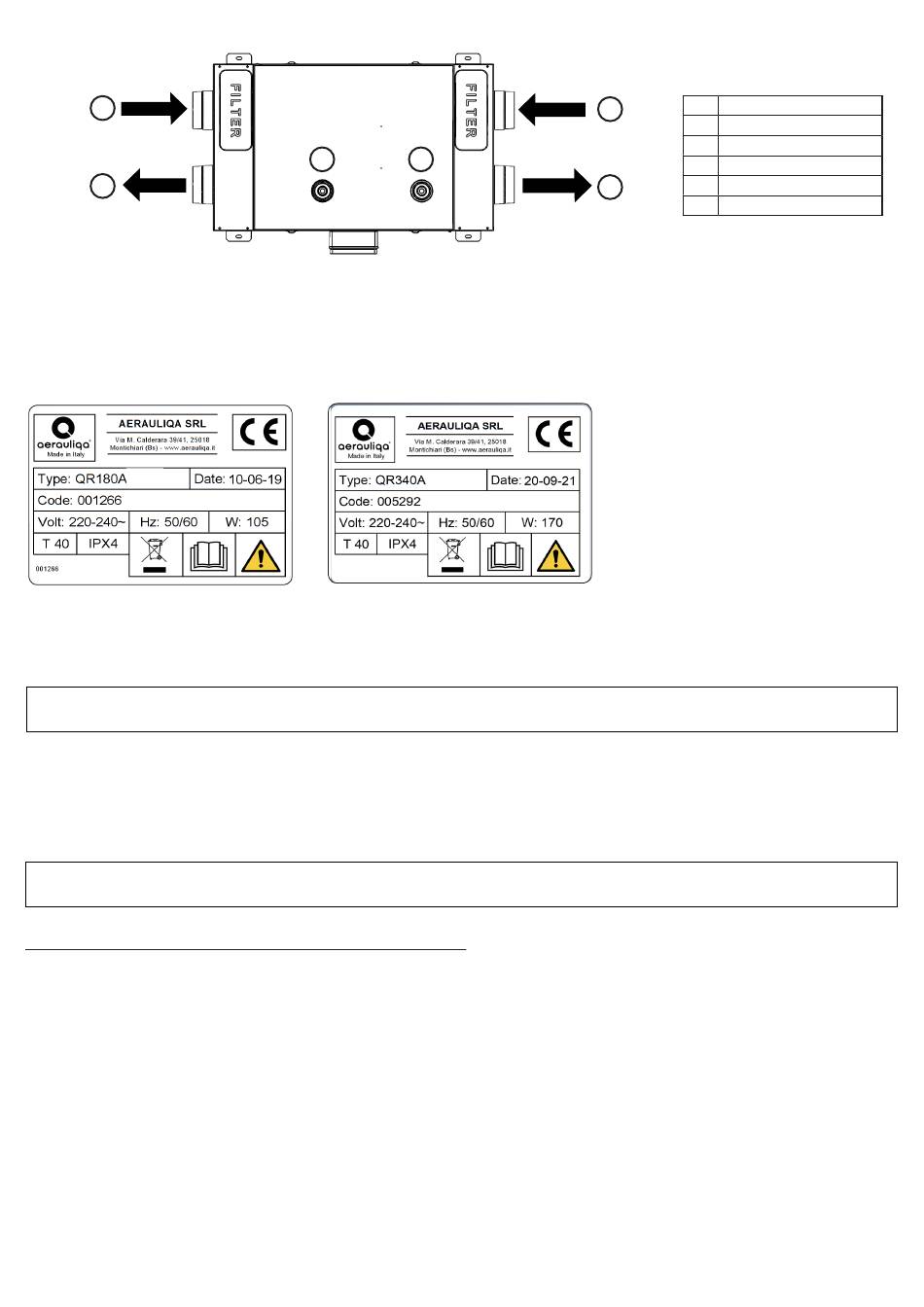

3.3 Connessioni delle tubazioni

A
INTAKE
B
EXHAUST

3.4 Spazio richiesto

Assicurarsi che attorno all'unità vi sia spazio sufficiente per lo svolgimento delle attività di manutenzione (accessibilità ai filtri e
alla scatola collegamenti elettrici e rimozione dei pannelli di ispezione laterali e frontali).

3.5 Etichetta dati

Fig.3.c Etichetta dati

4 TRASPORTO E STOCCAGGIO

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
Il prodotto è fornito in una scatola di cartone.
Il prodotto deve essere stoccato e trasportato in modo che sia sempre protetto da danni fisici che possono guastare le bocche,
la carcassa, il display, ecc...
Deve essere coperto in modo che la polvere, la pioggia e la neve non possano entrare e danneggiare l'unità e i suoi componenti.

5 INSTALLAZIONE

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
Questa sezione descrive come installare l'unità correttamente.
L'unità deve essere installata seguendo queste istruzioni.

5.1 Rimozione dell'imballo

Verificare che l'unità (e gli eventuali accessori) siano conformi a quanto ordinato prima di procedure all'installazione. Eventuali
discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.

5.2 Dove/come installarlo

• T utte le unità QR sono intese per installazione all'interno, in zone riscaldate.
• L 'unità deve essere installata orizzontalmente.
• M ontare l'unità su superfici piane (soffitto).
• E ' importante che l'unità sia completamente posta a livello prima di essere attivata.
• E ' preferibile posizionare l'unità in una stanza separata (ad es. magazzino, lavanderia o similare).
• S cegliendo la zona prestare attenzione che l'unità richiede di una manutenzione periodica e che il pannello di ispezione deve
rimane facilmente accessibile.
• L asciare spazio libero per l'apertura del pannello e per l'estrazione dei principali componenti (§3.4).
• L a bocca di immissione dell'aria esterna deve essere, se possibile, posizionata nel lato nord o est dell'edificio e comunque
lontana da altre bocche di espulsione, ad esempio quelle previste di estrattori installati in cucina o in lavanderia.
• L a struttura è provvista di 2 fori predisposti per scaricare la condensa in caso di installazione a soffitto. Assicurarsi di chiudere
e sigillare il foro che non viene eventualmente utilizzato tramite i tappi forniti per garantire la tenuta all'acqua e all'aria.
E
F
vista lato filtri
ATTENZIONE
ATTENZIONE
A
D
EXTRACT
B
C
D
C
E
SUPPLY
F
Ingresso aria dall'esterno
Espulsione aria verso l'esterno
Aria fornita all'interno
Aria estratta dall'interno
Scarico condensa invernale
Scarico condensa estivo
5
