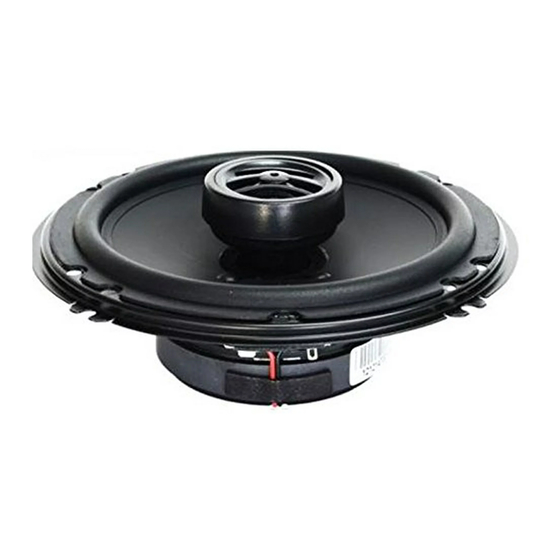

- Page 1 Coaxial Speaker M O DEL CO40 CO46 CO52 CO57 CO60 CO65 CO653 CO68 CO69 CO693 OWNER'S MANUAL...
-
Page 3: Table Of Contents
Warranty ..........back cover INTRODUCTION Thank you for your purchase of ORION's Cobalt Coaxial Speakers. These speakers offer renowned Orion excellence in every high performance speaker system. -
Page 4: Installation
Authorized ORION Dealer for technical assistance. ORION dealers are trained professionals dedicated to obtaining the maximum performance out of your ORION system. If you decide to install this speaker system yourself, please read the entire installation section before starting your installation. -
Page 5: Finding Speaker Mounting Locations
FINDING SPEAKER MOUNTING LOCATIONS Choosing the correct speaker locations will have the greatest effect on the sound quality of the system. Different considerations are needed when choosing the locations that best suit your needs. The locations must be large enough for the speakers to fit. -
Page 6: Step By Step Installation
Rear/Trunk Rear Seat of Car Figure 2 Figura 2 Abbildung 2 STEP BY STEP INSTALLATION Step 1: Determine where the speaker will be mounted. Make sure there is a flat area large enough for the speaker to fit properly. An uneven mounting surface can damage the driver. - Page 7 Wiring Harness Figure 3 Figura 3 Panel Abbildung 3 Other Channel Source Unit stereo Figure 4 Cobalt Coaxial wired to a single channel Figura 4 Abbildung 4 Amplifier Figure 5 Figura 5 Abbildung 5 Cobalt Coaxial wired to a single channel The Cobalt speakers can be powered by a head unit or an amplifier.
-
Page 8: Specifications
SPECIFICATIONS MODEL/PART NUMBER CO40 CO46 CO52 CO57 CO60 Nominal Impedance (ohms) RMS/NOMINAL/MAX 35/70/200 35/70/200 50/100/250 50/100/250 50/100/250 music power (Watts) Frequency Response (Hz) 120 to 20k 110 to 20k 90 to 20k 75 to 20k 75 to 20k Sensitivity (dB) 86.2 86.5 87.1... - Page 9 Figure 6 Figura 6 Abbildung 6 CO40 CO46 CO52 CO57 CO60 Dimensions inches/mm, Dimensions pouces/mm, Dimensiones plg./mm, Abmessungen Zoll/ mm, Dimensioni pollici/millimetri, Dimensões polegadas/mm 1.81/46 2.09/53 1.85/47 2.17/55 1.73/44 0.71/18 0.71/18 0.71/18 0.79/20 0.79/20 2.76/70 2.76/70 2.76/70 3.15/80 3.15/80 3.7/94 4.53/115 5.04/128 4/102...
- Page 10 CO65 CO653 CO68 CO69 CO693 Dimensions inches/mm, Dimensions pouces/mm, Dimensiones plg./mm, Abmessungen Zoll/ mm, Dimensioni pollici/millimetri, Dimensões polegadas/mm 2.36/60 2.36/60 2.52/64 2.95/75 2.95/75 0.91/23 0.91/23 0.91/23 0.95/24 0.95/24 3.15/80 3.15/80 3.15/80 3.94/100 3.94/100 5.51/140 5.51/140 6.50/165 6.50/165 5.08/129 5.95/151 5.95/151 5.75/146 6.61/168 6.61/168...
-
Page 11: Français
FRANÇAIS parleurs. Faites attention que l'emplacement choisi n'affecte en aucune façon le MONTAGE SUR UNE PORTIÈRE aussi la barre stabilisatrice entre la portière et son montant. Elle empêche la portière quand vous fermez la porte (Figure 1). MONTAGE DANS LE COFFRE et la fermeture du coffre. - Page 12 INSTALLATION PAS À PAS surface plane suffisante pour bien les fixer. Une surface de montage Étape 3: Au moyen d'un gabarit et d'un crayon, marquez l'emplacement du Étape 6: Utilisez le gabarit et un crayon pour marquer les trous de montage. NOTE: VÉRIFIEZ L'ESPACE DISPONIBLE AVANT DE PERCER! @2012 MD Audio Engineering-all rights reserved...
- Page 13 SPÉCIFICATIONS MODÈLE/Numéro de pièce CO40 CO46 CO52 CO57 CO60 Impédance nominale (ohms) 35/70/200 35/70/200 50/100/250 50/100/250 50/100/250 RMS / NOM / MAX Puissance musicale (W) Réponse de fréquence (Hz) 120 to 20k 110 to 20k 90 to 20k 75 to 20k 75 to 20k Sensitivité...
- Page 14 ESPAÑOL UBICACIONES DE MONTAJE DE LOS ALTAVOCES Escoger la ubicación correcta de los altavoces tendrá el mayor efecto en la calidad del sonido del sistema. Es necesario que usted tenga en cuenta varias consideraciones cuando escoja el lugar que mejor se adapte a sus necesidades. Los lugares escogidos deben ser lo suficientemente grandes como para que quepan los altavoces.
-
Page 15: Español
INSTALACIÓN PASO A PASO Paso 1: Determine el lugar en que va a montar el altavoz. Debe haber una superficie plana suficientemente grande como para que el altavoz encaje correctamente. Las superficies de montaje irregulares pueden dañar el excitador. Paso 2: Verifique que, en el espacio que ha escogido, el altavoz no interfiera con el funcionamiento del vehículo. - Page 16 ESPECIFICACIONES MODELO/ Número de pieza CO40 CO46 CO52 CO57 CO60 Impedancia nominal (ohms) 35/70/200 35/70/200 50/100/250 50/100/250 50/100/250 RMS/NOMINAL/MAX música de potencia (W) Respuesta de frecuencias (Hz) 120 to 20k 110 to 20k 90 to 20k 75 to 20k 75 to 20k Sensibilidad (dB) 86.2 86.5...
- Page 17 DEUTSCH SO PLATZIEREN SIE DIE LAUTSPRECHER Die Wahl der korrekten Lautsprecherposition hat große Auswirkungen auf die Soundqualität des Systems. Bei der Wahl der Lautsprecherposition, die Ihren Ansprüchen am besten entspricht, sind mehrere Faktoren zu beachten. Es muss an der Stelle genügend Platz für den Lautsprecher vorhanden sein. Sie müssen sicherstellen, dass die gewählte Stelle die mechanischen oder elektrischen Funktionen des Fahrzeugs nicht beeinträchtigt.
- Page 18 SCHRITTWEISE EINBAUANLEITUNG 1. Schritt: Legen Sie die Einbaustelle für die Lautsprecher fest. Vergewissern Sie sich, dass es sich um eine ebene Stelle handelt, die groß genug für den fachgerechten Einbau ist. Eine unebene Oberfläche kann den Treiber beschädigen. 2. Schritt: Stellen Sie sicher, dass die gewählte Stelle den Betrieb des Fahrzeugs auf keine Weise behindert.
-
Page 19: Deutsch
DATEN MODELL/Teilenummer CO40 CO46 CO52 CO57 CO60 Nennimpedanz (Ohm) 35/70/200 35/70/200 50/100/250 50/100/250 50/100/250 RMS / NOMINAL / MAX Musikleistung (W) Frequenzgang (Hz) 120 to 20k 110 to 20k 90 to 20k 75 to 20k 75 to 20k keit (dB) 86.2 86.5 87.1... - Page 20 ITALIANO INDIVIDUAZIONE DELLA POSIZIONE DI MONTAGGIO DEGLI ALTOPARLANTI La scelta della posizione degli altoparlanti ha la massima influenza sulla qualità del suono dell'impianto. Nella scelta delle posizioni di montaggio che soddisfano meglio le proprie esigenze, occorre considerare diversi fattori. Le posizioni devono offrire uno spazio sufficiente per l'altoparlante.
- Page 21 INSTALLAZIONE PROCEDIMENTO DETTAGLIATO Fase 1: stabilire dove montare l'altoparlante. Accertarsi che ci sia una superficie piana abbastanza grande per montare correttamente l'altoparlante. Una superficie di montaggio irregolare può danneggiare il driver. Fase 2: accertarsi che lo spazio scelto per l'altoparlante non interferisca con il funzionamento del veicolo.
- Page 22 DATI TECNICI MODELLO/Codice CO40 CO46 CO52 CO57 CO60 Impedenza nominale (ohm) RMS / NOMINALE / MAX musicale (W) 35/70/200 35/70/200 50/100/250 50/100/250 50/100/250 Risposta in frequenza (Hz) 120 to 20k 110 to 20k 90 to 20k 75 to 20k 75 to 20k Sensibilità...
-
Page 23: Italiano
PORTUGUÊS DETERMINAÇÃO DOS LOCAIS PARA INSTA- LAÇÃO DOS ALTOS-FALANTES A seleção dos locais corretos para instalação dos alto-falantes é o fator que mais influenciará a qualidade do som produzido pelo sistema. É necessário considerar vários aspectos ao escolher os locais mais adequados às suas necessidades. Os locais de instalação devem ser grandes o suficiente para acomodar os alto-falantes e é... - Page 24 INSTALAÇÃO PASSO A PASSO Etapa 1: Determine onde o alto-falante será instalado. Certifique-se de que seja uma área plana e grande o suficiente para encaixar bem o alto- falante. Uma superfície de instalação desigual pode danificar o alto- falante. Etapa 2: Certifique-se de que o espaço selecionado para a instalação do alto- falante não interferirá...
- Page 25 ESPECIFICAÇÕES MODELO/ Número do produto CO40 CO46 CO52 CO57 CO60 Impedância nominal (ohms) 35/70/200 35/70/200 50/100/250 50/100/250 50/100/250 RMS/NOMINAL/MAX poder da música(W) Resposta de freqüência (Hz) 120 to 20k 110 to 20k 90 to 20k 75 to 20k 75 to 20k Sensibilidade (dB) 86.2 86.5...
- Page 26 @2012 MD Audio Engineering-all rights reserved...
-
Page 27: Português
@2012 MD Audio Engineering-all rights reserved...
