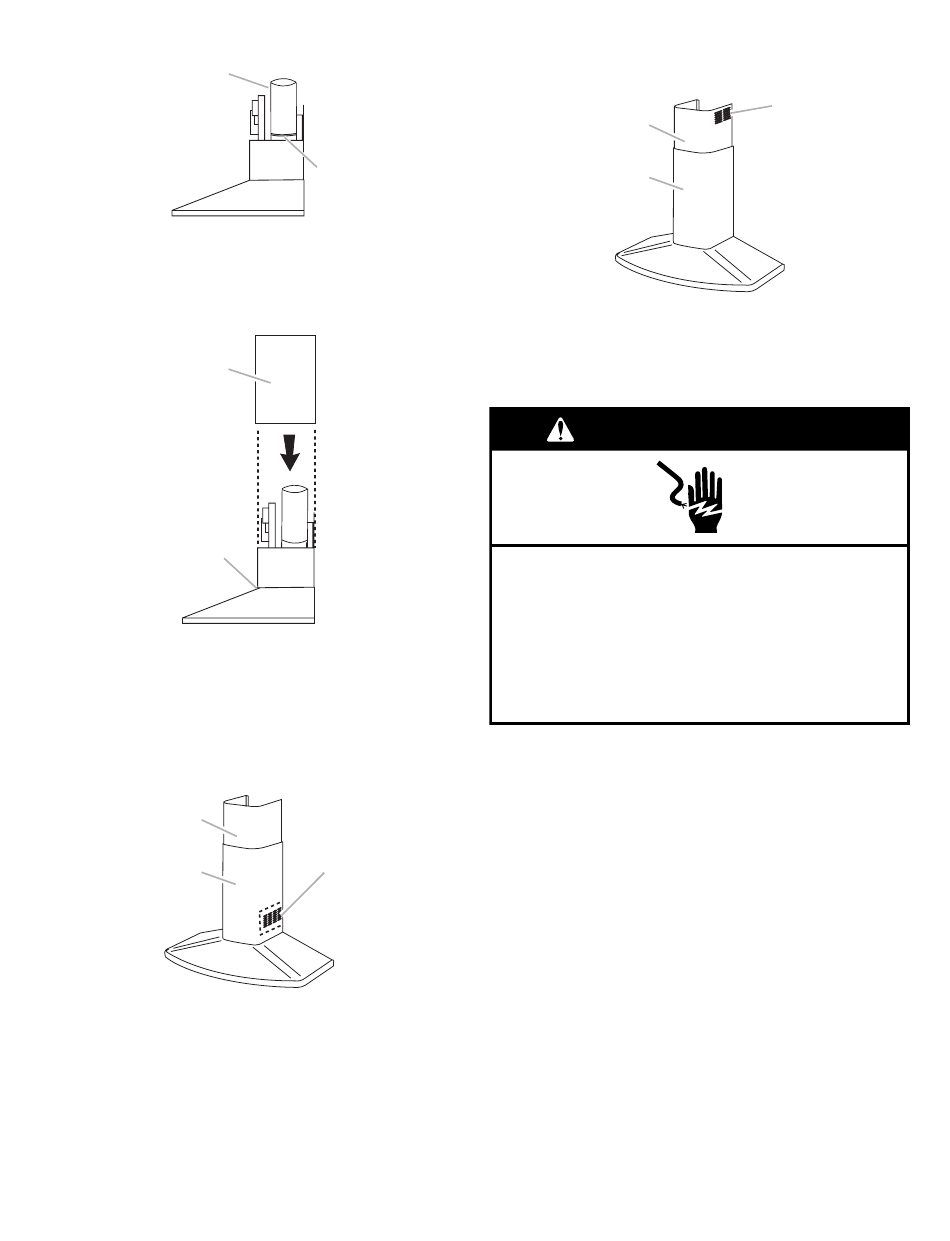

2. Assurer l'étanchéité de la jointure avec une bride de conduit.
A
A. Conduit métallique rond de diamètre 6" (15,2 cm)
B. Bride de conduit
3. Faire glisser la section inférieure du cache-conduit décoratif
dans la zone d'insertion sur le sommet de la hotte
d'extraction.
A
B
A. Cache-conduit décoratif - section inférieure
B. Zone d'insertion
4. Faire glisser la section supérieure du cache-conduit décoratif
à l'intérieur de la section inférieure.
Si la hauteur libre sous plafond est de 8 pi (2,4 m), on peut
dissimuler les évents d'air de la section supérieure du cache-
conduit décoratif : il suffit d'orienter la section supérieure
pour que les évents d'air soient en bas.
A
B
A. Cache-conduit décoratif - section supérieure
B. Cache-conduit décoratif - section inférieure
C. Cache-conduit décoratif - section supérieure
avec évents d'air dissimulés
B
5. Brancher sur une prise à 3 alvéoles reliée à la terre.
6. Soulever la section supérieure du cache-conduit décoratif
C
Dans le cas d'une hauteur libre sous plafond de 9 pi (2,7 m) à
10 pi (3 m), les évents d'air de la section supérieure du
cache-conduit décoratif seront exposés après l'installation.
A
B
A. Cache-conduit décoratif - section supérieure
B. Cache-conduit décoratif - section inférieure
C. Cache-conduit décoratif - section supérieure
avec évents d'air visibles
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
pour aligner les trous avec les trous de la bride de montage
du cache-conduit.
C
