Performance Tool W54205 Owner's Manual

SPECIFICATIONS - W54198
Capacity:................................................................................................. Bulk - 3 oz. (88.7ml)
........................................................................................................ Cartridge - 3 oz. (88.7ml)
Load Type ..................................................................................................................... 2 Way
Develops up to:.......................................................................................................10,000 psi
Delivers:........................................................................................ 1 oz. / 28 Strokes (29.5ml)
Hose / Length: ..................................................................5 in. Rigid / 12 in. Flex 1/8 in. NPT
SPECIFICATIONS - W54200
Capacity:................................................................................................. Bulk - 3 oz. (88.7ml)
........................................................................................................ Cartridge - 3 oz. (88.7ml)
Load Type ..................................................................................................................... 2 Way
Develops up to:.......................................................................................................10,000 psi
Delivers:........................................................................................ 1 oz. / 28 Strokes (29.5ml)
Hose / Length: ................................................................................... 5 in. Rigid / 1/8 in. NPT
SPECIFICATIONS - W54205
Capacity:................................................................................................. Bulk - 3 oz. (88.7ml)
........................................................................................................ Cartridge - 3 oz. (88.7ml)
Load Type ..................................................................................................................... 2 Way
Develops up to:.......................................................................................................10,000 psi
Delivers:........................................................................................ 1 oz. / 28 Strokes (29.5ml)
Hose / Length: ..........................................................................5 in. Rigid / 12 in. 1/8 in. NPT

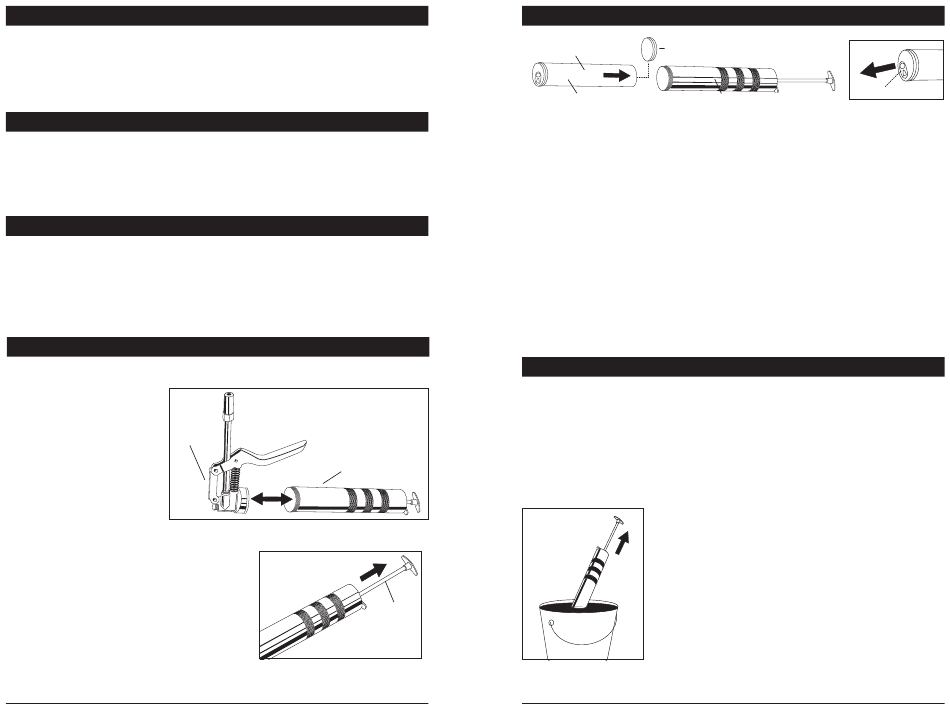

GREASE CARTRIDGE LOADING
NOTE: This is a basic instruction manual which covers various models of grease guns. The illustrations
below may not depict your specific gun exactly.
1. Rotating counter clockwise, unscrew
Head Cap from gun Barrel. (Fig. 1)
NOTE: Because they lack lubrication
Head Cap/
on the rubber plunger, new grease
Tapa de
guns may be difficult to load with
Cabeza
grease cartridges the first time. Apply
a liberal coating of grease to plunger
when using gun for the first time.
This grease gun requires a 3 oz.
grease cartridge.
2. Draw handle back fully so that the
plunger rod catches and locks into
place. (Fig. 2)
CAUTION: Depressing the lock release when empty causes the handle to snap back quickly.
3. After removing the plastic cap from the grease cartridge,
apply a small amount of grease to the inside edge of the
cartridge. This will make insertion of the plunger easier. (Fig. 3)
4. Push grease cartridge into gun barrel completely, until
metal edge tightly seals on top of the grease gun barrel.
Detach flip-top seal from cartridge. (Fig. 4)
5. Screw on head cap approximately two turns, being sure
not to tighten. Release plunger rod from its locked position
and push in. Push on plunger rod handle to force plunger
into cartridge. At the same time, pump the lever or handle
to release trapped air. When grease comes through vents
and the head of the gun, fully tighten the head cap to the barrel.
6. As soon as the gun is pumping grease, carefully depress the lock release and push plunger rod back
into gun.
Fig. 1
Barrel/Barril
Fig. 2
Plunger
Handle /
Piston
de
Mango
CARGA DE CARTUCHO DE GRASA
Plastic Cap/Tapa de plástico
Grease Cartridge
Cartucho de grasa
NOTA: Este es un manual de instruciones basico que cubre varios modelos de pistolas de grasa. Lasi-
lustraciones de abajo puenden no ser exactamente iguales que su pistola especifica.
1. Desatornille la tapa del barril de la pistola girando en dirección opuesta a las manecillas del reloj. (Fig. 1)
NOTA: Debido a la escasa lubricacion del piston de goma, puede ser dificil llenar la primera vez de
grasa los cartuchos. Aplique una capa suficiente de grasa a el piston cuandose usa la pistola por prim-
era vez. Esta pistola de grasa requiere un cartucho de grasa de 85 g.
2. Jale completamente el mango hacia atras para que la cabeza del piston se asegure en su lugar. (Fig. 2)
PRECAUCÍON: Si se jala el sujetador del seguro al estar vacio, causa que el mango haga repentina-
mente para atras.
3. Despues de remover la tapa de plastico del cartucho de grasa, aplique una pequeña cantidad de
grasa al borde interior del cartucho. (Fig. 3)
4. Empuje el cartucho de grasa hacia el barril completamente, hasta que el metal selle con la parte
superior de la pistola de grasa. Retire le sello de arriba del cartucho. (Fig. 4)
5. Atornille la cabeza de la tapa aproximadamente dos vueltas, asegurandose que no apriete. Saque el
piston de su posición asegurada. Empuje el mango para forzar la cabeza del piston contra el cartucho.
Al mismo tiempo, bombee el mango para liberar el aire. Cuando la grasa salga de los extremos de la
pistola, Apriete la cabeza de la tapa contra al barril.
6. Al momento que la pistola bombee grasa, cuidadosamente jale el sujetador del seguro y empuje la
cabeza del piston de vuelta en la pistola.
SUCTION FILLING / LLENADO DE SUCCIÓN
NOTE: Used cartridges must be removed prior to suction filling.
1. Remove the gun head cap from the barrel.
2. Submerge open end of the barrel into grease bucket. Be sure the plunger handle is depressed
completely. Grasp the barrel firmly and pull back slowly on the plunger handle. Be sure the mouth
of the barrel is always under the surface so that air is not transferred into the barrel. (Figure 5)
3. Loading is complete when plunger rod is fully extended.
4. Reattach the gun head cap to the barrel. Depress lock release and push the plunger rod back
into the gun.
NOTE: Grease guns may lose their prime on occasion, because of air pockets in the grease. If this
occurs, remove the trapped air by bleeding the head cap and resume pumping.
NOTA: Los cartuchos usados se deben remover antes de llenar a succión.
Fig. 5
1. Remueva la tapa de la cabeza de la pistola del barril.
2. Sumerja la parte abierta del barril en el cubo de grasa. Aserurese que el
mango del piston esta completamente suelto. Sujete el barril firmemente
y jale despacio el mango del piston. Asegurese que la boca del barril
este siempre sumergida en el cubo para que no pase aire a el barril. (Fig. 5)
3. El relleno se termina cuando la barra del piston esta completamente
extendida.
4. Ponga de nuevo la tapa de la cabeza de la pistola a el barril. Quite el
sujetador del seguro y ponga la barra del piston de nuevo en la pistola.
NOTA: En ocasiones las pistolas de grasa pueden perder su fuerza
debido a bolsas de aire en la grasa, si esto ocurre, remueva el aire
atrapado purgando la tapa de la cabeza y sigua bombeando.
Fig. 4
Fig. 3
Flip-top Tab/Tapa Quita-pon
Barrel/Barril
