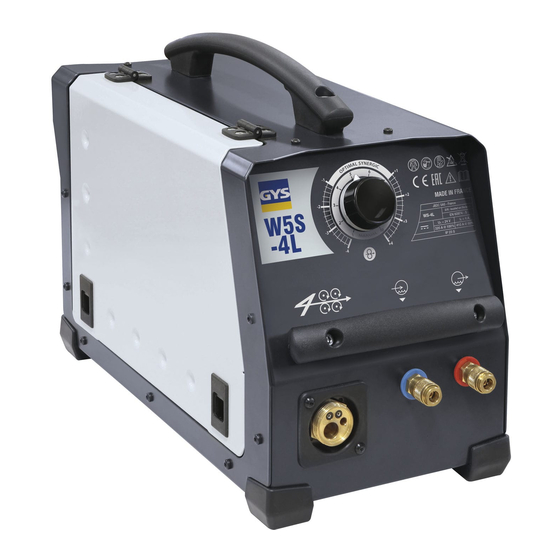

Summary of Contents for GYS WS5-4L
- Page 1 2 / 3-7 / 22-25 W5S-4L 2 / 8-12 / 22-25 2 / 13-17 / 22-25 2 / 18-21 / 22-25 2 / 22-26 / 27-30 www.gys.fr 73502-V2-24/06/2021...
- Page 2 W5S-4L 500 WS 400 / 500 GR 500 WS...
- Page 3 W5S-4L AVERTISSEMENTS - RÈGLES DE SÉCURITÉ CONSIGNE GÉNÉRALE Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d’incertitude, veuillez consulter une personne qualifiée pour manier correctement l’installation.
-
Page 4: Sécurité Électrique
W5S-4L Attention, le soudage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le soudage de certains matériaux contenants du plomb, cadmium, zinc ou mercure voir béryllium peuvent être particulièrement nocifs, dégraisser également les pièces avant de les souder. -
Page 5: Installation Du Matériel
W5S-4L Les champs électromagnétiques EMF peuvent perturber certains implants médicaux, par exemple les stimulateurs cardiaques. Des mesures de protection doivent être prises pour les personnes portant des implants médicaux. Par exemple, restrictions d’accès pour les passants ou une évaluation de risque individuelle pour les soudeurs. Tous les soudeurs devraient utiliser les procédures suivantes afin de minimiser l’exposition aux champs électromagnétiques provenant du circuit de soudage: •... - Page 6 W5S-4L INSTALLATION – FONCTIONNEMENT PRODUIT Seul le personnel expérimenté et habilité par le fabricant peut effectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté du réseau. Risque de blessure lié aux composants mobiles! Les dévidoirs sont pourvus de composants mobiles qui peuvent happer les mains, les cheveux, les vêtements ou les outils et entraîner par conséquent des blessures ! •...
- Page 7 W5S-4L Le fil patine dans les galets Resserrer la vis du frein de la bobine de fil Desserrer en agissant sur la vis de frein de la Frein de bobine trop serré bobine de fil La torche est pliée ce qui freine la sortie de fil Vérifier la torche Le débit du fil n'est pas constant Pression des galets insuffisante...
- Page 8 W5S-4L WARNING - SAFETY RULES GENERAL INSTRUCTIONS Read and understand the following safety recommendations before using or servicing the unit. Any change or servicing that is not specified in the instruction manual must not be undertaken. The manufacturer is not liable for any injury or damage caused due to non-compliance with the instructions featured in this manual . In the event of problems or uncertainties, please consult a qualified person to handle the installation properly.
-
Page 9: Electric Safety
W5S-4L FIRE AND EXPLOSIONS RISKS Protect the entire welding area. Compressed gas containers and other inflammable material must be moved to a minimum safe distance of 11 meters. A fire extinguisher must be readily available. Be careful of spatter and sparks, even through cracks. It can be the source of a fire or an explosion. Keep people, flammable objects and containers under pressure at a safe distance. -
Page 10: Installation
W5S-4L People wearing pacemakers are advised to consult their doctor before using this device. Exposure to electromagnetic fields while welding may have other health effects which are not yet known. TRANSPORT AND TRANSIT OF THE WIRE FEEDER The wire feeder is equipped with handles for easy transportation. Be careful not to underestimate the machine’s weight. The handle cannot be used to hang the machine from other equipment. -
Page 11: Troubleshooting
W5S-4L INSTALLATION – PRODUCT OPERATION Only qualified personnel authorized by the manufacturer should perform the installation of the welding equipment. During set up, the operator must ensure that the machine is unplugged. Risk of injury due to moving parts! The wire feeders contain moving parts that may catch hand, hair, clothes or tools which can lead to injuries! Take extra care. •... -
Page 12: Warranty
W5S-4L The wire skids in the rollers Check the roller pressure or replace it. Desserrer en agissant sur la vis de frein de la Frein de bobine trop serré bobine de fil Covering wire guide in the torch Vérifier la torche incompatible. - Page 13 W5S-4L SICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht expli- zit in der Anleitung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualifiziertes und geschultes Fachpersonal.
-
Page 14: Elektrische Sicherheit
W5S-4L Beim Schweißen von Blei, auch in Form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und andere Metalle entstehen giftige Dämpfe. Schweißarbeiten in unmittelbarer Nähe von Fett und Farben ist grundsätzlich verboten! BRAND- UND EXPLOSIONSGEFAHR Sorgen Sie für ausreichenden Schutz des Schweißbereiches. - Page 15 W5S-4L • Stellen Sie Ihren Oberkörper und Ihren Kopf möglichst weit des Schweißstromkreises; • Achten Sie darauf, dass sich die Kabel, der Brenner oder das Massekabel nicht um Ihren Körper wickeln; • Stellen Sie sich nichts zwischen Masse- und Brennerkabel. Beide Kabel sollten steht auf einer Seite liegen. •...
-
Page 16: Bedienung
W5S-4L MONTAGE UND FUNKTION Das Gerät darf auschließlich von qualifiziertem und geschultem Fachpersonal im ausgeschalteten und sicher vom Netz getrennten Zustand montiert werden. Verletzungrisiko durch bewegliche Teile! Die Drahtvorschübe besitzen bewegliche Teile, die Hände, Haare, Kleidung oder Werkzeug erfassen und so Verletzungen verur- sachen können! •... -
Page 17: Garantie
W5S-4L Draht rutscht im Antrieb durch Rollenanpressdruck prüfen. Drahtrollen-Bremse zu fest Drahtführungsschlauch des Brenners Verbogene Brennerspitze: Verstopft; erneuern. Eingeschränkter/ kein Drahtaustritt Bremse lockern. Inkorrekter Rollendruck Brenner überprüfen; ggf. austauschen. Drahtgeschwindigkeit nicht konstant Beschädigte Seele Rollendruck überprüfen und korrigieren. Antriebsnut stimmt nicht mit der verwendeten Schlauchpaket austauschen Drahtstärke überein. - Page 18 W5S-4L ADVERTENCIAS - NORMAS DE SEGURIDAD CONSIGNA GENERAL Estas instrucciones se deben leer y comprender antes de toda operación. Toda modificación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualificada para manejar correctamente el aparato.
-
Page 19: Seguridad Eléctrica
W5S-4L Las botellas se deben colocar en locales abiertos o bien aireados. Se deben colocar en posición vertical y sujetadas con un soporte o sobre un carro. La soldadura no se debe efectuar cerca de grasa o de pintura. RIESGOS DE FUEGO Y DE EXPLOSIÓN Proteja completamente la zona de soldadura, los materiales inflamables deben alejarse al menos 11 metros. - Page 20 W5S-4L • Coloque los cables de soldadura juntos - fíjelos con una brida si es posible; • Coloque su torso y su cabeza lo más lejos posible del circuito de soldadura; • No enrolle nunca los cables de soldadura alrededor de su cuerpo; •...
- Page 21 W5S-4L PRESENTACIÓN (I) 1- Soporte de rollos 200 mm 7- Conector cable de mando 2- Moto-devanadera 8- Conector de cable de potencia 3- Mango de transporte 9- Racor para agua 4- Potenciómetro de velocidad de hilo 5- Conector antorcha Euro 6- Racor cable de unión INSTALACION Y CONEXIONES (I Y II) Conexión de gas...
-
Page 22: Istruzioni Generali
W5S-4L AVVERTENZE - NORME DI SICUREZZA ISTRUZIONI GENERALI Queste istruzioni devono essere lette e ben comprese prima dell’uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno fisico o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti in questo manuale non potrà essere considerato a carico del produttore. -
Page 23: Sicurezza Elettrica
W5S-4L FUMI DI SALDATURA E GAS Fumi, gas e polveri emessi dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione sufficiente e a volte è necessario un apporto d’aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente. Verificare che l’aspirazione sia efficace controllandola in relazione alle norme di sicurezza. -
Page 24: Emissioni Elettromagnetiche
W5S-4L EMISSIONI ELETTROMAGNETICHE La corrente elettrica che attraversa un qualsiasi conduttore produce dei campi elettrici e magnetici (EMF) localizzati. La corrente di saldatura produce un campo elettromagnetico attorno al circuito di saldatura e al dispositivo di saldatura. I campi elettromagnetici EMF possono disturbare alcuni impianti medici, per esempio i pacemaker. Devono essere attuate delle misure di protezione per le persone che portano impianti medici. - Page 25 W5S-4L tra il rivestimento del trainafilo e il mezzo di manutenzione. • Il trainafilo deve essere messo in servizio solamente con tutte i boccaporti chiusi. INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO Solo le persone esperte e abilitate dal fabbricante possono effettuare l’installazione. Durante l’installazione, assicurarsi che il generatore sia scollegato dalla rete.
-
Page 26: Garanzia
W5S-4L Stringere di nuovo la vite del freno della bobina Il filo scivola nei rulli filo Allentare agendo sulla vite del freno della Freno della bobina troppo stretto bobina filo La torcia è piegata e ciò frena l'uscita del filo Verificare la torcia Il flusso del filo non è... - Page 27 W5S-4L SCHÉMAS ÉLECTRIQUES / CIRCUIT DIAGRAM / SCHALTPLAN / DIAGRAMA ELECTRICO / ЭЛЕКТРИЧЕСКАЯ СХЕМА / SCHEMI ELETTRICI...
- Page 28 W5S-4L PIÈCES DETACHÉES / SPARE PARTS / ERSATZTEILE/ PIEZAS DE RECAMBIO/ ЗАПЧАСТИ / PEZZI DI RICAMBIO Support bobine / Wire reel support / Drahtspulenaufnahme / Soporte Bobina / 71602 Supporto bobina Motodévidoir / Wire feeder / Drahtvorschubantrieb / Motodevanadera / Trainafilo 51136 Potentiomètre / Potentiometer / Potentiometer / Potenciómetro / Potenziometro 73018...
- Page 29 W5S-4L SPÉCIFICATIONS TECHNIQUES / TECHNICAL SPECIFICATIONS / TECHNISCHE DATEN / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ / SPECIFICHE TECNICHE W5S-4L Tensions d’alimentation (DC) – issues du générateur / Power supply voltage (DC) – generator output / Versorgungsspannung (DC) – aus dem Generator / Напряжения питания (DC) – из источника / = 24V-3A Tensione di alimentazione (DC) - creata dal generatore / Voedingsspanning (DC) - afkomstig uit het lasapparaat...
- Page 30 W5S-4L ICÔNES / ICONS / ZEICHEN / СИМВОЛЫ / ICONA - Attention ! Lire le manuel d’instruction avant utilisation. - Внимание ! Читайте инструкцию по использованию. - Caution ! Read the user manual. - Let op! Lees voorzichtig de gebruiksaanwijzing. - Achtung! Lesen Sie die Betriebsanleitung.
